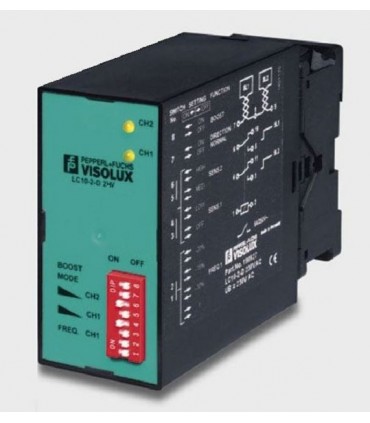

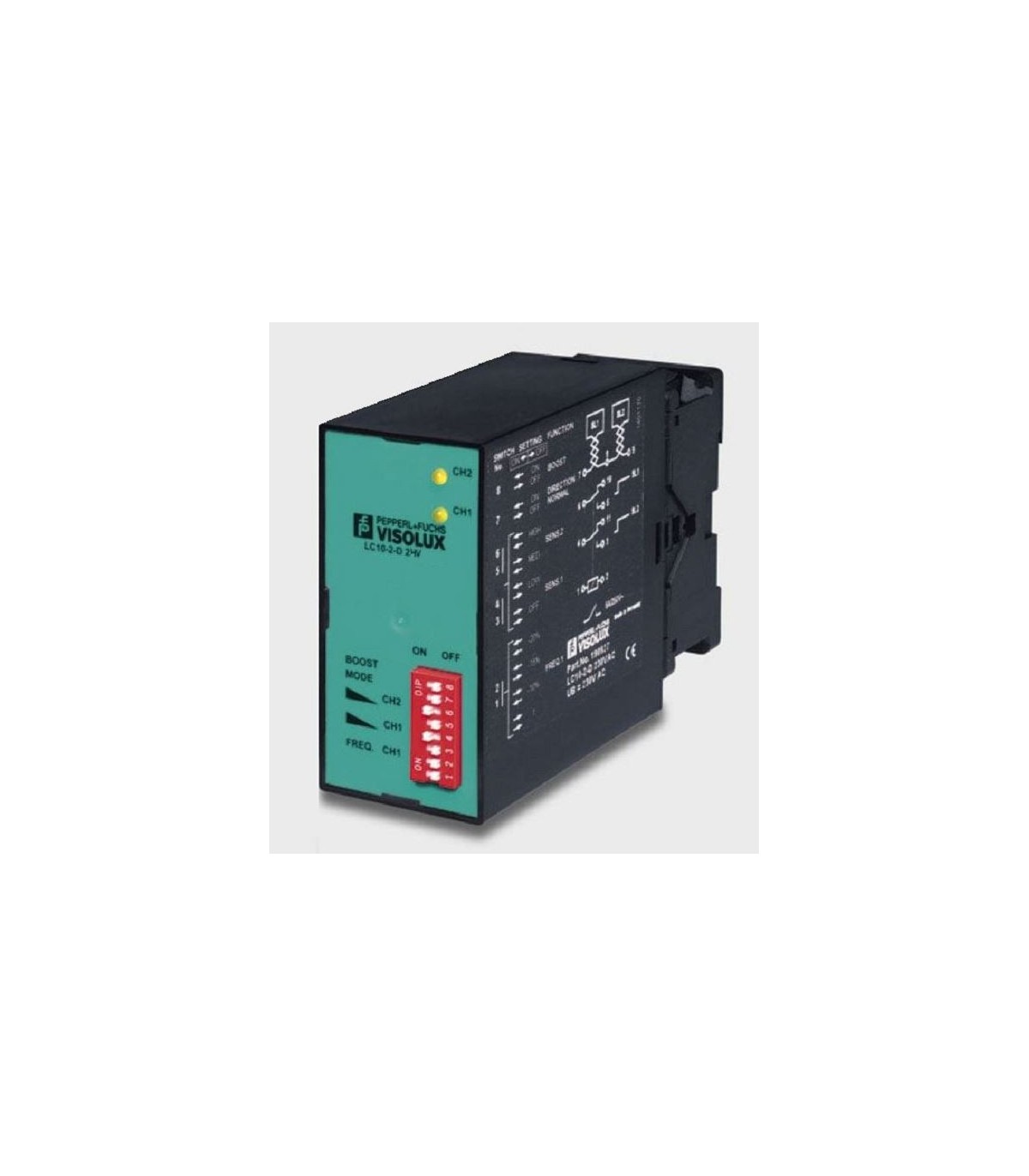

Detector magnético de vehículos 2 Canales 24VDC
Detector de vehículos por lazo magnético de 2 canales 24VDC
Detector por espiras magnéticas de vehículos de 2 canales 24VDC
Los detectores de bucle son unidades de control totalmente operativas que no necesitan equipo adicional una vez se conectan la fuente de alimentación y un bucle inductivo. El bucle inductivo colocado bajo la superficie actúa de inductor de un circuito de oscilación de alta frecuencia.
Cuando las partes metálicas de un vehículo atraviesan o se sitúan en este bucle de cable, provocan la variación del circuito de oscilación. El detector de bucle analiza este cambio de frecuencia y las salidas, que son contactos de relé de potencial cero, puede conmutarse. Las salidas de conmutación son contactos de relé de gran potencia de conmutación que pueden controlar directamente contactores, válvulas y motores de corriente alterna.
Las dimensiones del área de detección pueden ajustarse cambiando el tamaño y la forma de los bucles inductivos.

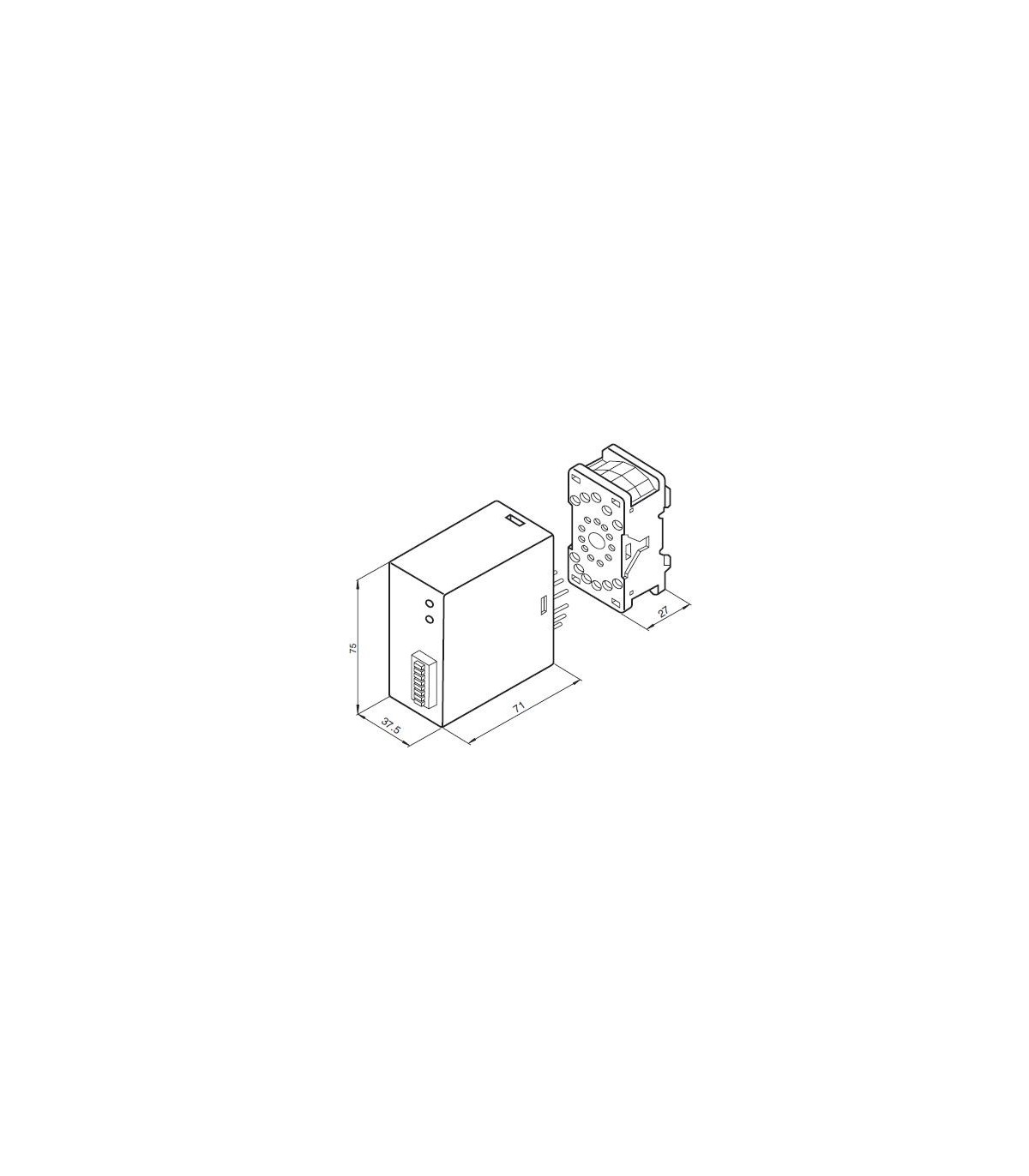

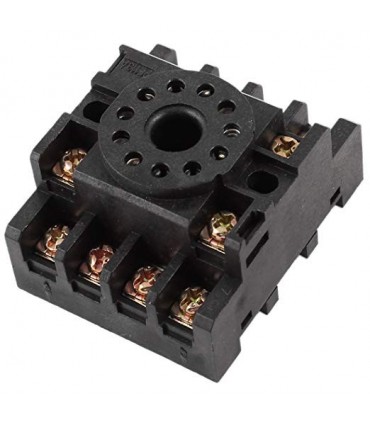

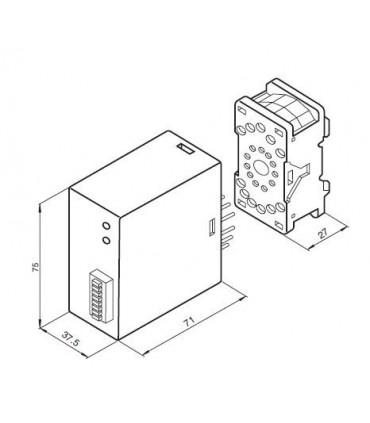

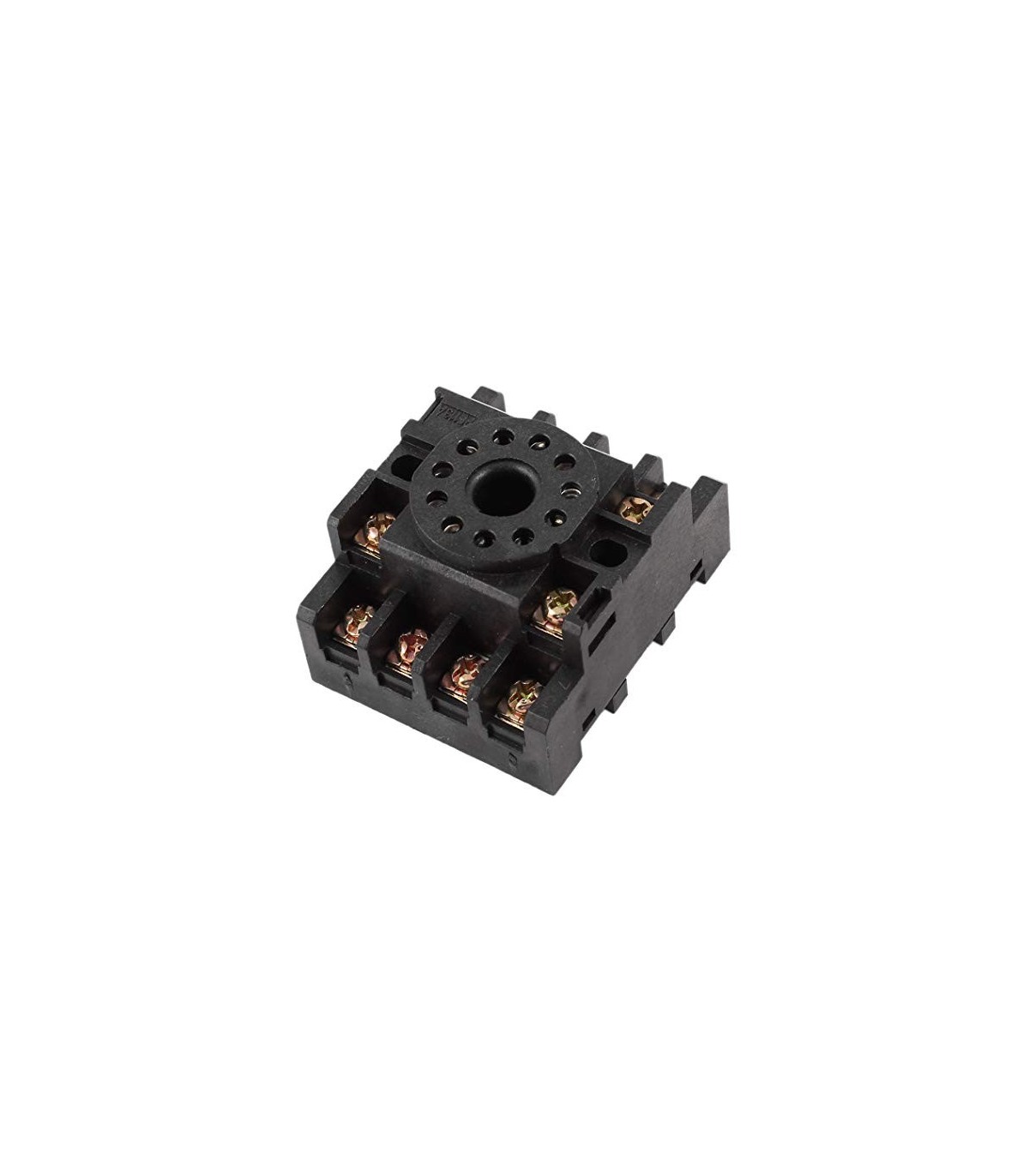

Base de 11 pins para fijación en carril DIN.
Características:
Identificación CE
Modo operativo Señal de impulso y permanente
Datos característicos de seguridad
funcional
MTTFd 306 a
Duración de servicio (TM) 20 a
Elementos de indicación y manejo
Elementos de mando Conmutador DIP
Estado de conmutación LED
Datos eléctricos
Tensión de trabajo UB 24VCC ( con aislamiento galvánico del bucle )
Rizado -15 %/+10 %
Consumo de potencia P0 1,6 VA
Tiempo de ajuste 2 seg.
Inductancia del bucle 100 ... 1000 μH
Frecuencia del bucle 20 ... 120 kHz
Entrada
Número de canales 2
Salida
Tipo de salida Relé
Tensión de conmutación UB 250V AC
Corriente de conmutación 6 A
Duración del impulso Duración o 800 ms Impulso
Tiempo de respuesta 100 ms
Condiciones ambientales
Temperatura ambiente -20 ... 70 °C (-4 ... 158 °F)
Temperatura de almacenaje -40 ... 70 °C (-40 ... 158 °F)
Datos mecánicos
Grado de protección IP30
Conexión Base conectora ; 11 polos Conexión a terminales ≤ 1,5 mm2
Manual de instalación Relés lazo magnético LC10-2-D 24VDC
También disponible 24VDC y 230V con 1 relé para 1 vía
Aplicaciones:
- Control De Barreras de Cocheras y Puertas Automáticas
- Entradas Comunitarias
- Señalización de Ocupación plaza de aparcamiento
- Sistemas de Control de Tráfico, contador Vehículos, Iluminación
Al pasar un vehículo sobre la espira de cable enterrada en el suelo se génera una señal de tipo magnético que permite detectar con total precisión el tránsito de vehículo.
La señal de este evento génera al detector el contacto de apertura de la barrera, puerta garaje, contador de vehiculos etc
