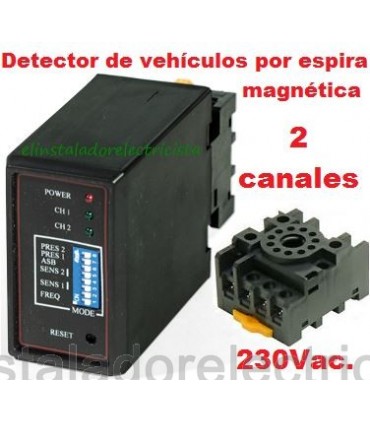

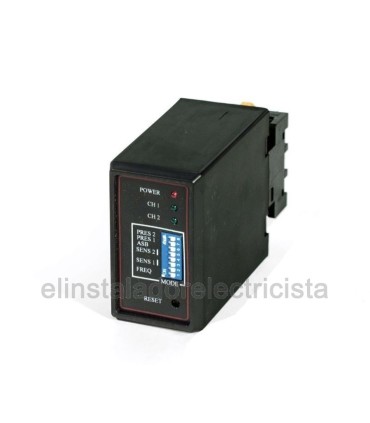

Detector por espiras magnéticas de vehículos
Los detectores de vehículos, se utilizan pára detectar la presencia de vehículos por medio de una espira magnetica enterrada bajo el pavimento.
El uso más común es para apertura y cierre de puertas, barreras, contador de vehículos, etc. o para crear zonas de seguridad contra cierres mientras el vehículo se encuentra en la zona de actuación de la puerta. Incorpora un relé para dar el pulso bien al entrar o bien al salir del lazo, según se configure y un segundo relé que se activa mientras el vehículo está sobre el lazo. Permite diferentes ajustes de frecuencias de detección y de sensibilidad.

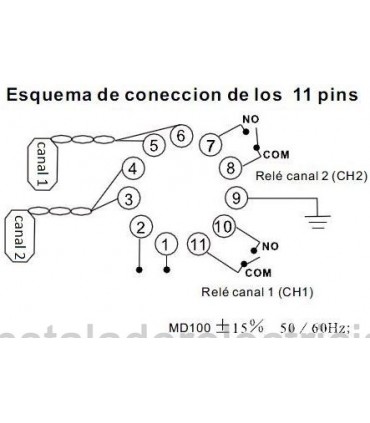

Base de 11 pins para fijación en carril DIN.
Características:
Tensión: 230VAC 15 50/60Hz
Alcance de detección: 20 1500uH
Sensibilidad: 4 grados seleccionables
Salida: 2 Relés de salida 5A/AC230V
Re l é 1: Relé de presencia CH1
Re l é 2: Relé de presencia CH2
Modo de operación: Modo 1: presencia & salida del relé de pulso
Modo de operación: Modo 2: presencia & salida del relé de falta
Modo de presencia: Presencia limitada/ Presencia permanente
Indicador: Indicador de energía: rojo, indicador de estado: verde
Protección interna: Transformador de aislamiento, tubo regulador de tensión, resistencia
dependiente de voltaje
Temperatura de trabajo: -40ºC ~ 80ºC
Manual de instalación Relés lazo magnético MD100
Aplicaciones:
- Control De Barreras de Cocheras y Puertas Automáticas
- Entradas Comunitarias
- Señalización de Ocupación plaza de aparcamiento
- Sistemas de Control de Tráfico, contador Vehículos, Iluminación
Al pasar un vehículo sobre la espira de cable enterrada en el suelo se génera una señal de tipo magnético que permite detectar con total precisión el tránsito de vehículo.
La señal de este evento génera al detector el contacto de apertura de la barrera, puerta garaje, contador de vehiculos etc
