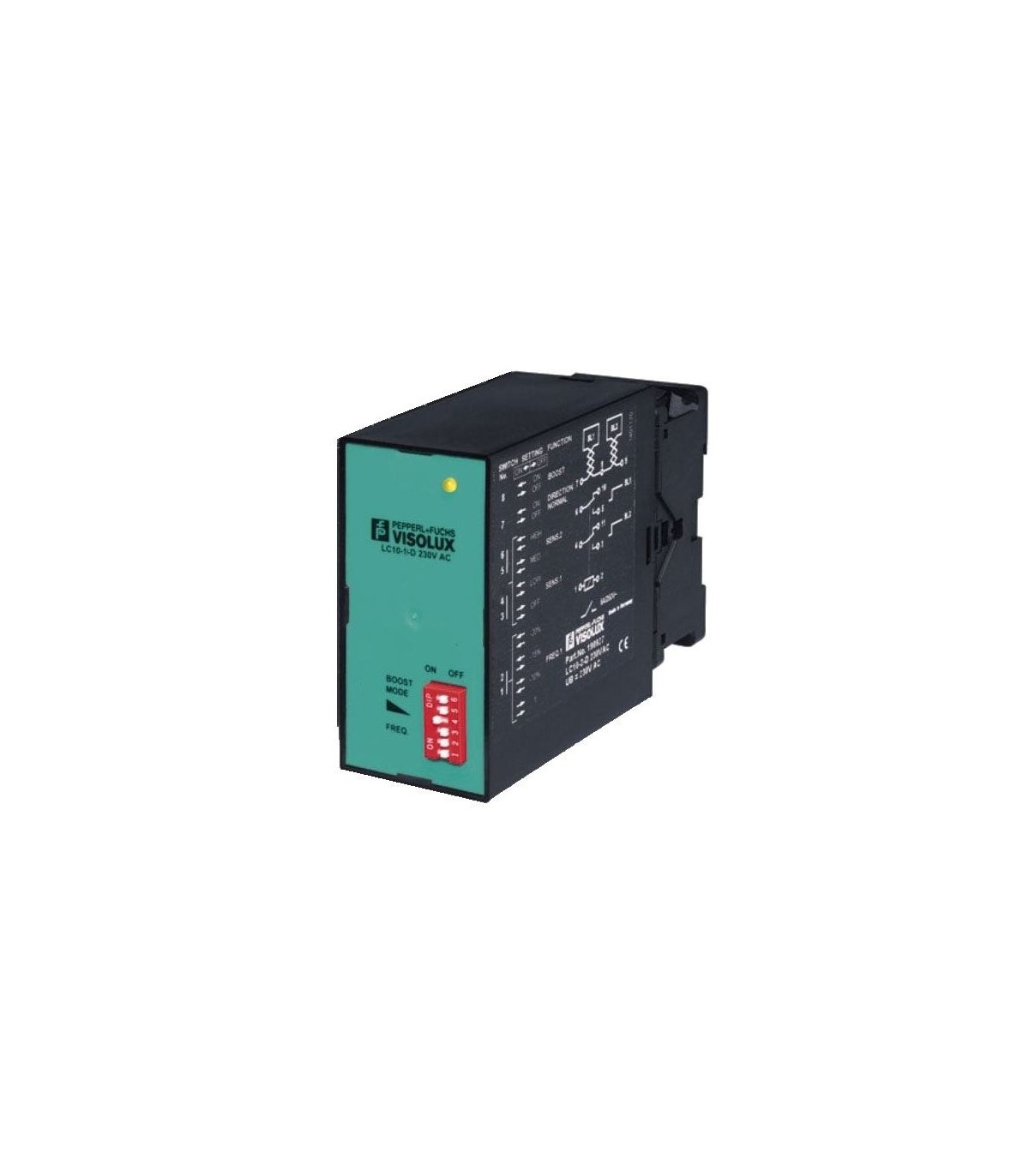

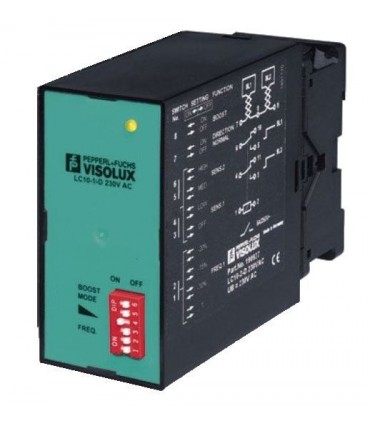

Detector magnético de vehículos 1 Canal 230V

Detector de vehículos por lazo magnético de 1 canal 230V

82,00 € (+IVA)
Disponible
Referencia:
LC10-1-D 230
Comparar0
Marca:
Productos relacionados
Descripción

Detector por espiras magnéticas de vehículos de 1 canal 230V

Los detectores de bucle son unidades de control totalmente operativas que no necesitan equipo adicional una vez se conectan la fuente de alimentación y un bucle inductivo. El bucle inductivo colocado bajo la superficie actúa de inductor de un circuito de oscilación de alta frecuencia.

Cuando las partes metálicas de un vehículo atraviesan o se sitúan en este bucle de cable, provocan la variación del circuito de oscilación. El detector de bucle analiza este cambio de frecuencia y las salidas, que son contactos de relé de potencial cero, puede conmutarse. Las salidas de conmutación son contactos de relé de gran potencia de conmutación que pueden controlar directamente contactores, válvulas y motores de corriente alterna.

Las dimensiones del área de detección pueden ajustarse cambiando el tamaño y la forma de los bucles inductivos.

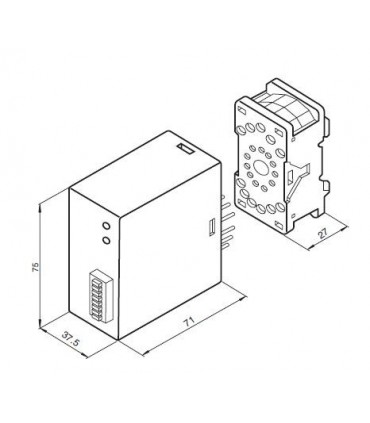

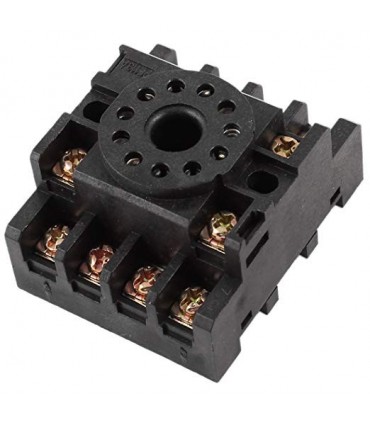

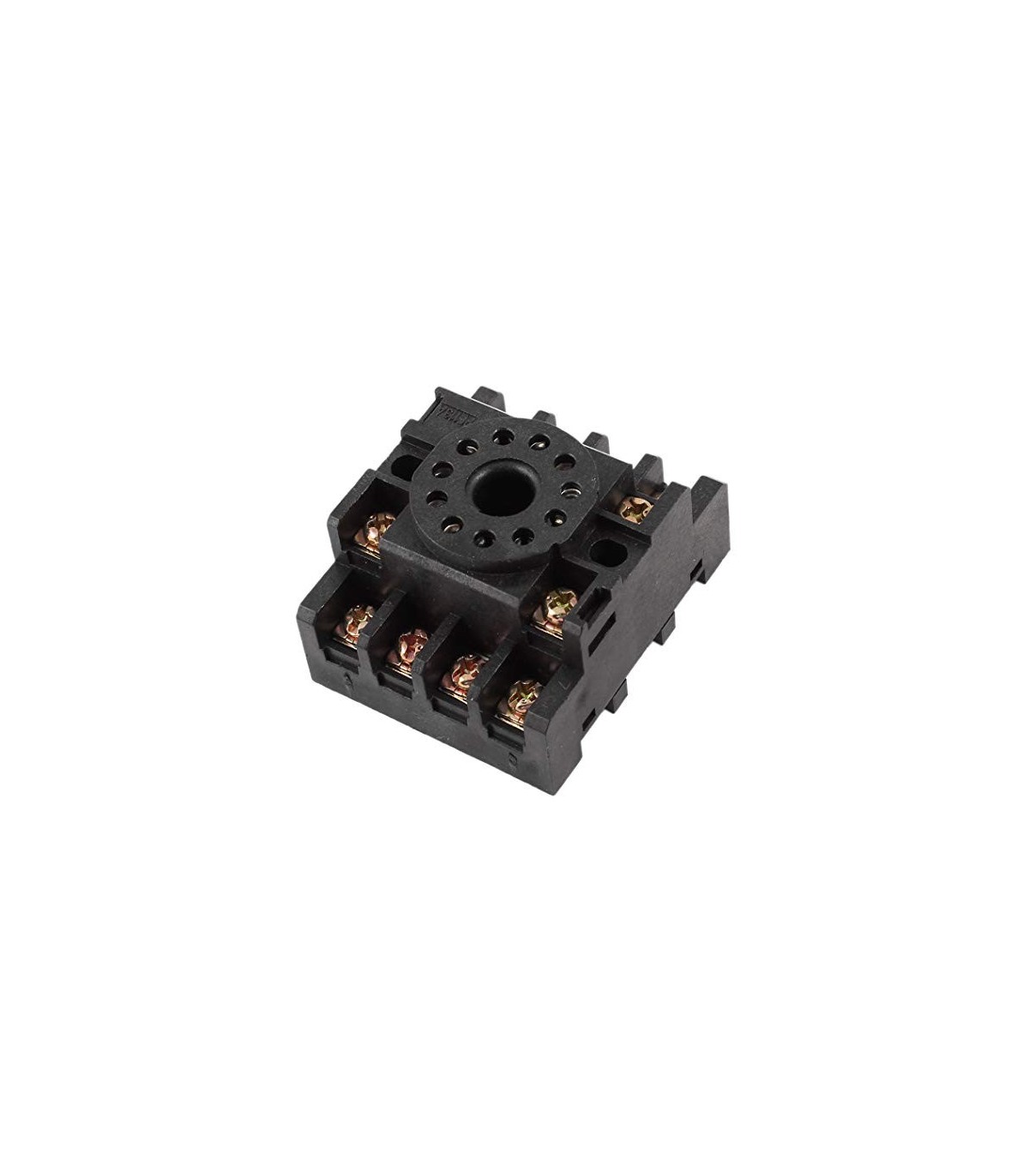

Base de 11 pins para fijación en carril DIN.

Características:

Identificación                                                    CE

Modo operativo                                               Señal de impulso y permanente

Datos característicos de seguridad

funcional

MTTFd                                                               306 a

Duración de servicio (TM)                             20 a

Elementos de indicación y manejo

Elementos de mando                                    Conmutador DIP

Estado de conmutación                                LED

Datos eléctricos

Tensión de trabajo                                        UB 230 V CA ( con aislamiento galvánico del bucle )

Rizado                                                              -15 %/+10 %

Consumo de potencia                                   P0 1,6 VA

Tiempo de ajuste                                           2 seg.

Inductancia del bucle                                   100 ... 1000 μH

Frecuencia del bucle                                    20 ... 120 kHz

Entrada

Número de canales                                      1

Salida

Tipo de salida                                                Relé

Tensión de conmutación                            250 V CA

Corriente de conmutación                         6 A

Duración del impulso                                 Duración o 800 ms Impulso

Tiempo de respuesta                                 100 ms

Condiciones ambientales

Temperatura ambiente                             -20 ... 70 °C (-4 ... 158 °F)

Temperatura de almacenaje                    -40 ... 70 °C (-40 ... 158 °F)

Datos mecánicos

Grado de protección                                  IP30

Conexión                                                      Base conectora ; 11 polos Conexión a terminales 1,5 mm2

Manual de instalación Relés lazo magnético LC10-1-D 230

 También disponible 230V  y 24V con 2 para 2 vías

Aplicaciones:

- Control De Barreras de Cocheras y Puertas Automáticas
- Entradas Comunitarias
- Señalización de Ocupación plaza de aparcamiento
- Sistemas de Control de Tráfico, contador Vehículos, Iluminación

Al pasar un vehículo sobre la espira de cable enterrada en el suelo se génera una señal de tipo magnético que permite detectar con total precisión el tránsito de vehículo.

 La señal de este evento génera al detector el contacto de apertura de la barrera, puerta garaje, contador de vehiculos etc


Detalles del producto
LC10-1-D 230
