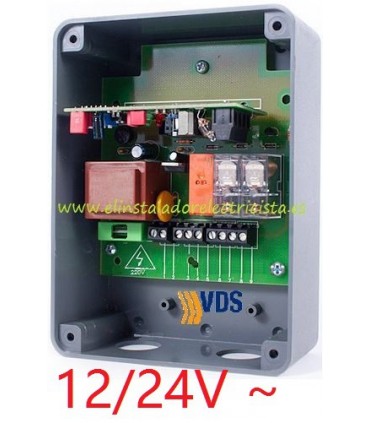

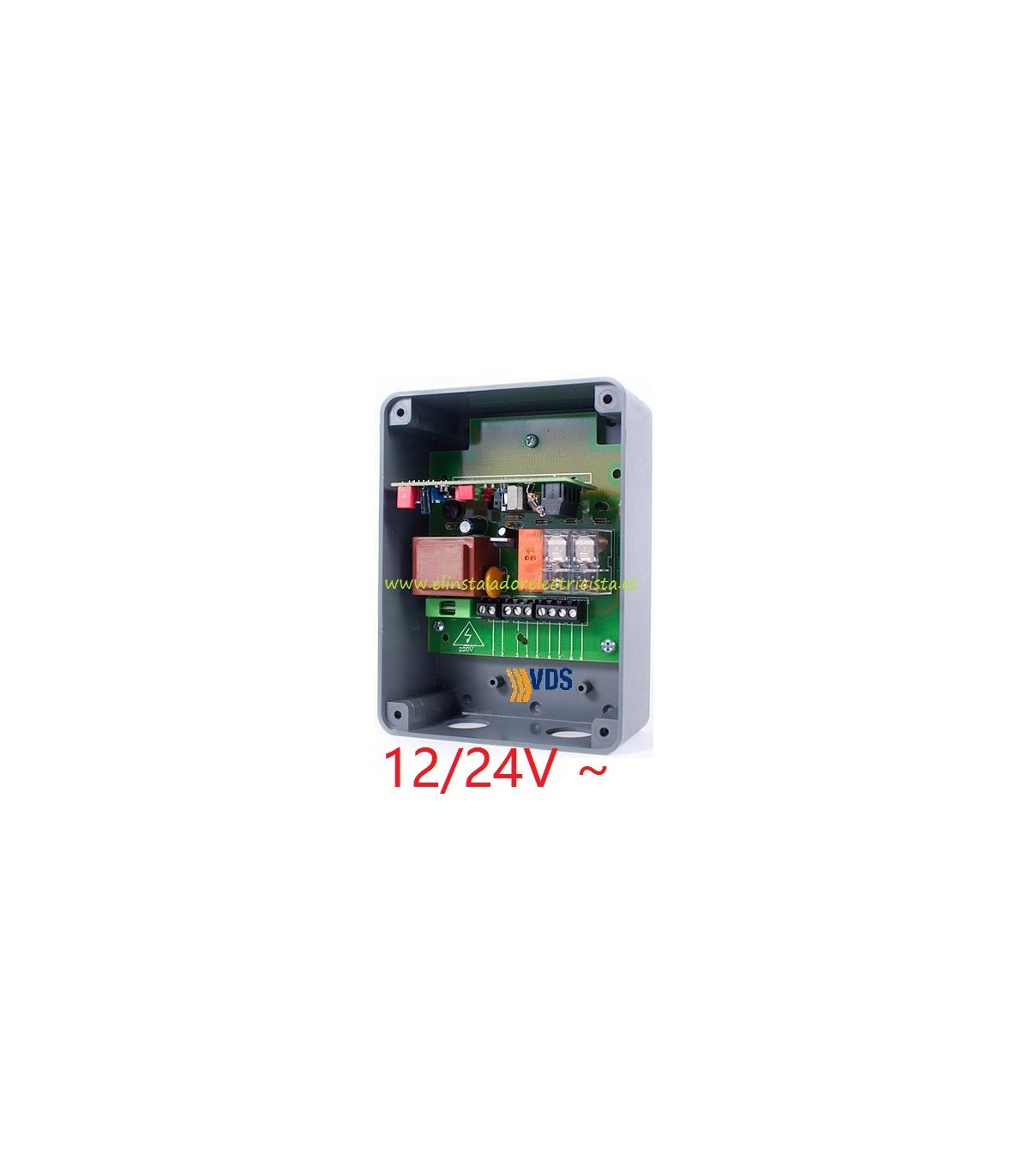

Detector por lazo magnético de vehículos SMR-24

Detector por lazo magnético de vehículos SMR-24 VDS 12/24V

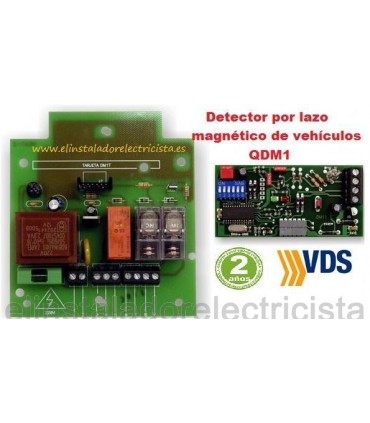

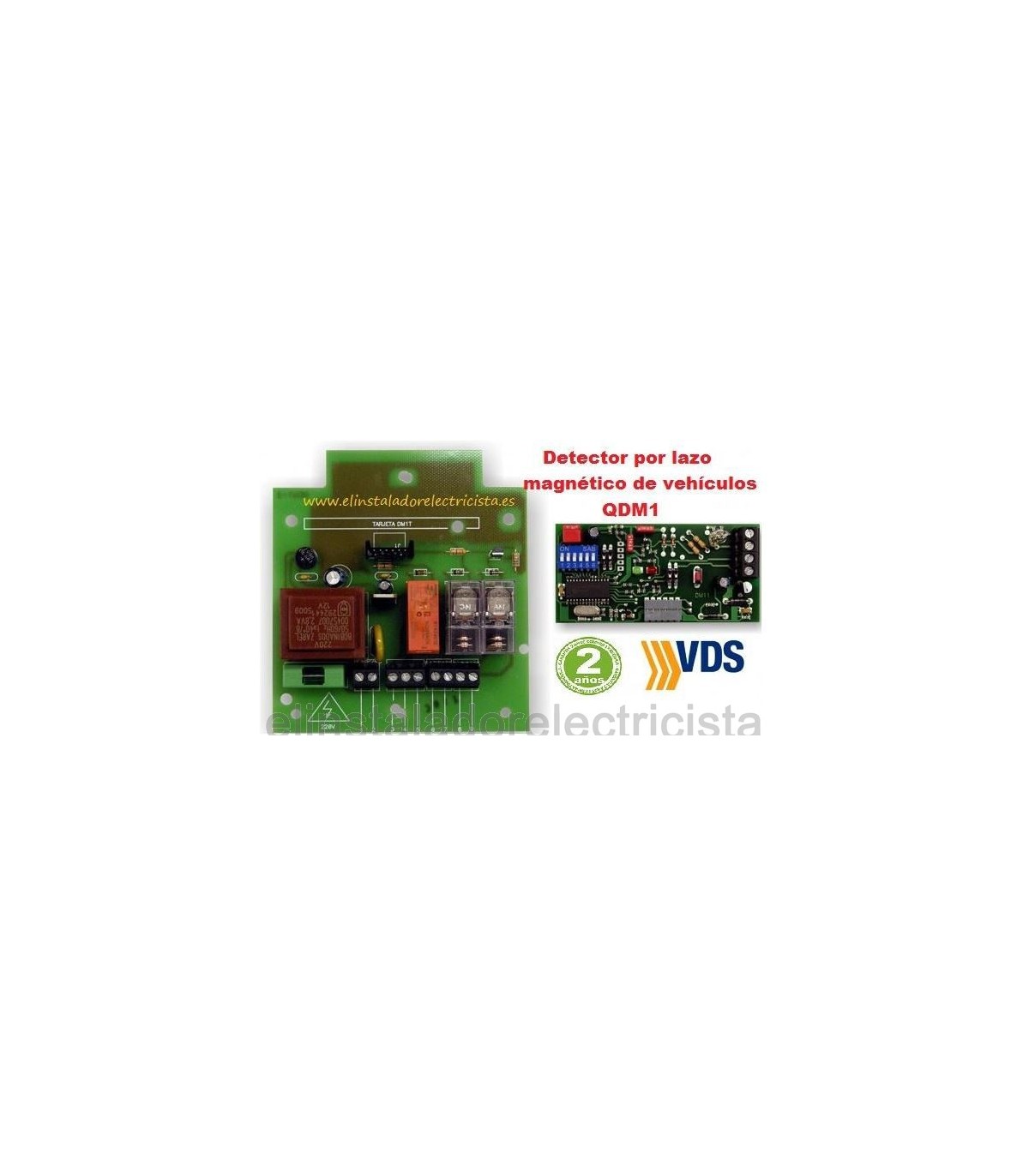

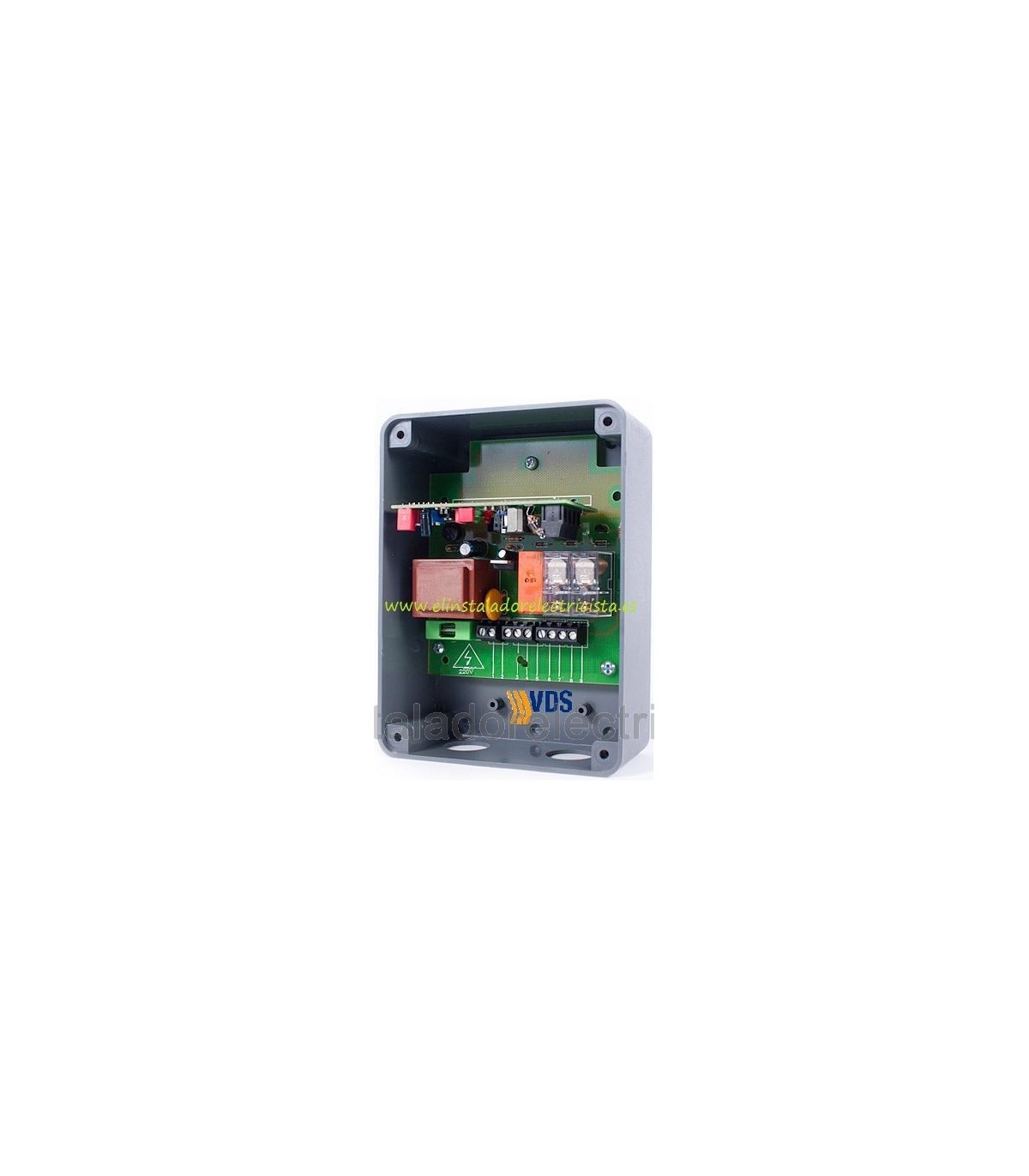

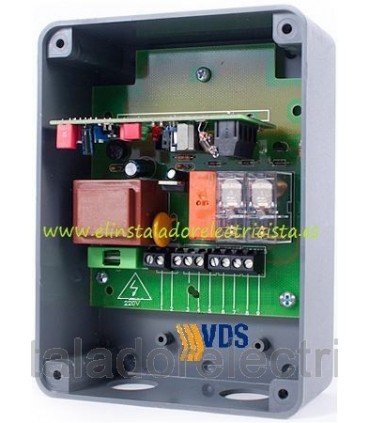

Equipo ideado para detectar el paso de vehículos. El equipo está formado por una placa base que contiene los relés de salida y una tarjeta que es el detector magnético propiamente. Entrada del lazo al detector protegida contra sobretensiones. Reajuste automático.

El detector debe ser instalado tan cerca del lazo como sea posible y la conexión debe hacerse con cable trenzado. Al conectar la alimentación el detector entrará en fase de reajuste automáticamente.

Una correcta configuración del lazo y del detector, le asegurará un adecuado sistema de detección.

Para realizar un lazo utilizar cable aislante con una sección de 1 a 1,5 mm2 y dar el numero de vueltas según la medida rectangular escogida de la tabla adjunta. Enterrar el lazo de forma que su geometría no se vea alterada por el paso de vehículos. La profundidad de la ranura donde situaremos el lazo debe estar entre 3 y 5 cm. El lazo debe ser instalado con los lados más largos a los ángulos derechos en dirección del movimiento del tráfico. Desde el lazo hasta el detector el cable debe ir trenzado (entrelazado) para evitar que éste tramo influya en la detección (mínimo 20 vueltas por metro). Conectar el cable trenzado al borne de conexión a tal efecto, la longitud de éste tramo no debe ser superior a 10m, ya que la sensibilidad del detector disminuye con ésta distancia.

Características:

Alimentación:                                 12/24V conector cuadro maniobra

Consumo salida activa/reposo:      17mA /15mA

Salida:                                             Colector abierto hasta 100mA

Selección de opciones:                  Detección permanente

                                                        Retardo desactivación

                                                        Sensibilidad

                                                        Frecuencia oscilación:

                                                        Función a activar

Frecuencia de oscilación:            40KHz a 140KHz

Sensibilidad:                                 Seleccionable 8 niveles

Lazo:                                              60 a 120uHm

Temperatura trabajo:                   -20 a +85ºC

Dimensiones:                               85 x 41mm

Aplicaciones:

- Control De Barreras de Cocheras y Puertas Automáticas
- Entradas Comunitarias
- Señalización de Ocupación plaza de aparcamiento
- Sistemas de Control de Tráfico, contador Vehículos, Iluminación
