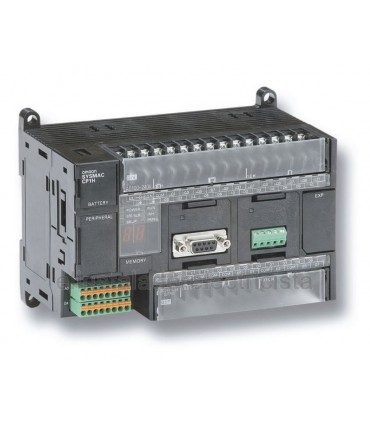

Autómata compacto Omron CP1H-X40DR-A, alimentación de 100-240 VCA, 24 entradas de 24 VCC, 16 salidas de relé de 2 A, 1 entrada analógica, programa de 20 K pasos + memoria de datos de 32 K palabras
El modelo CP1H es el PLC compacto todo en uno avanzado y de alta calidad. Combina todos los puntos fuertes de los PLC CPM2A y de la serie CJ1. Las funciones incorporadas, como E/S digitales, contadores de alta velocidad, salidas de pulsos y entradas/salidas analógicas, ofrecen una gran flexibilidad.
- Hasta 100 kHz para entradas/salidas
- Velocidad de ejecución y conjunto de instrucciones compatible con CJ1M
- 4 entradas analógicas y 2 salidas analógicas para el modelo XA
- Puerto USB para facilitar las comunicaciones, la programación y la configuración
- Admite Profibus, DeviceNet, CAN y Ethernet
El PLC completo. Diseñado para máquinas compactas, combina el diseño compacto de un micro PLC y la potencia de un PLC modular. Cuatro contadores de alta velocidad incorporados y cuatro salidas de pulsos resultan ideales para el control de posición multieje. El CP1H-XA incorpora 4 entradas analógicas y 2 salidas analógicas. De este modo resulta adecuado para el control de lazo simple, utilizando la función avanzada de control PID con auto-tuning del PLC. El CP1H se puede ampliar con E/S de CPM1 y admite hasta 2 unidades de E/S especiales CJ1. Esto significa que está abierto a buses de campo conocidos y admite todas las unidades de comunicaciones de la serie CJ1.
Características:
|
Voltaje de alimentación
|
C.A.
|
|
Número entradas digitales
|
24
|
|
Tipo de entrada
|
PNP / NPN
|
|
Número de salidas digitales
|
16
|
|
Tipo de salida
|
Relé
|
|
Capacidad del programa
|
20 K pasos
|
|
Capacidad de memoria de datos
|
32 mil palabras
|
|
Tiempo de ejecución lógica
|
0,10 µs
|
|
Puerto (s) de comunicación
|
USB
|
|
Cantidad de puertos Ethernet
|
0
|
|
Numero de puertos USB
|
1
|
|
Número de puertos RS-232
|
0
|
|
Número de puertos RS-485
|
0
|
|
Opción (es) de comunicación
|
CAN, CompoBus / S maestro, CompoBus / S esclavo, CompoNet maestro, DeviceNet maestro, DeviceNet esclavo, EtherCAT esclavo, EtherNet / IP, Ethernet TCP / IP, MODBUS maestro, MODBUS esclavo, PROFIBUS DP maestro, PROFIBUS DP esclavo, PROFINET maestro, Serie RS-232C, Serie RS-422, Serie RS-485
|
|
Número de canales de entrada del codificador
|
4
|
|
Max. frecuencia de entrada del codificador
|
100 kHz
|
|
Max. número de ejes PTP
|
0
|
|
Max. frecuencia de salida de pulsos
|
0 kHz
|
|
Programación de bloques de funciones
|
|
|
Respaldo de memoria sin batería
|
|
|
Reloj en tiempo real
|
|
|
Tarjetas de opciones analógicas
|
|
|
Max. número de canales de E / S analógicos
|
56
|
|
Max. número de puntos de E / S locales
|
320
|
|
Max. número de unidades de expansión
|
7
|
|
Salida auxiliar incorporada de 24 VCC
|
300 mA
|
|
Rango de temperatura de funcionamiento
|
0-55 ° C
|
|
Altura
|
90 mm
|
|
Ancho
|
150 mm
|
|
Profundidad
|
85 mm
|
