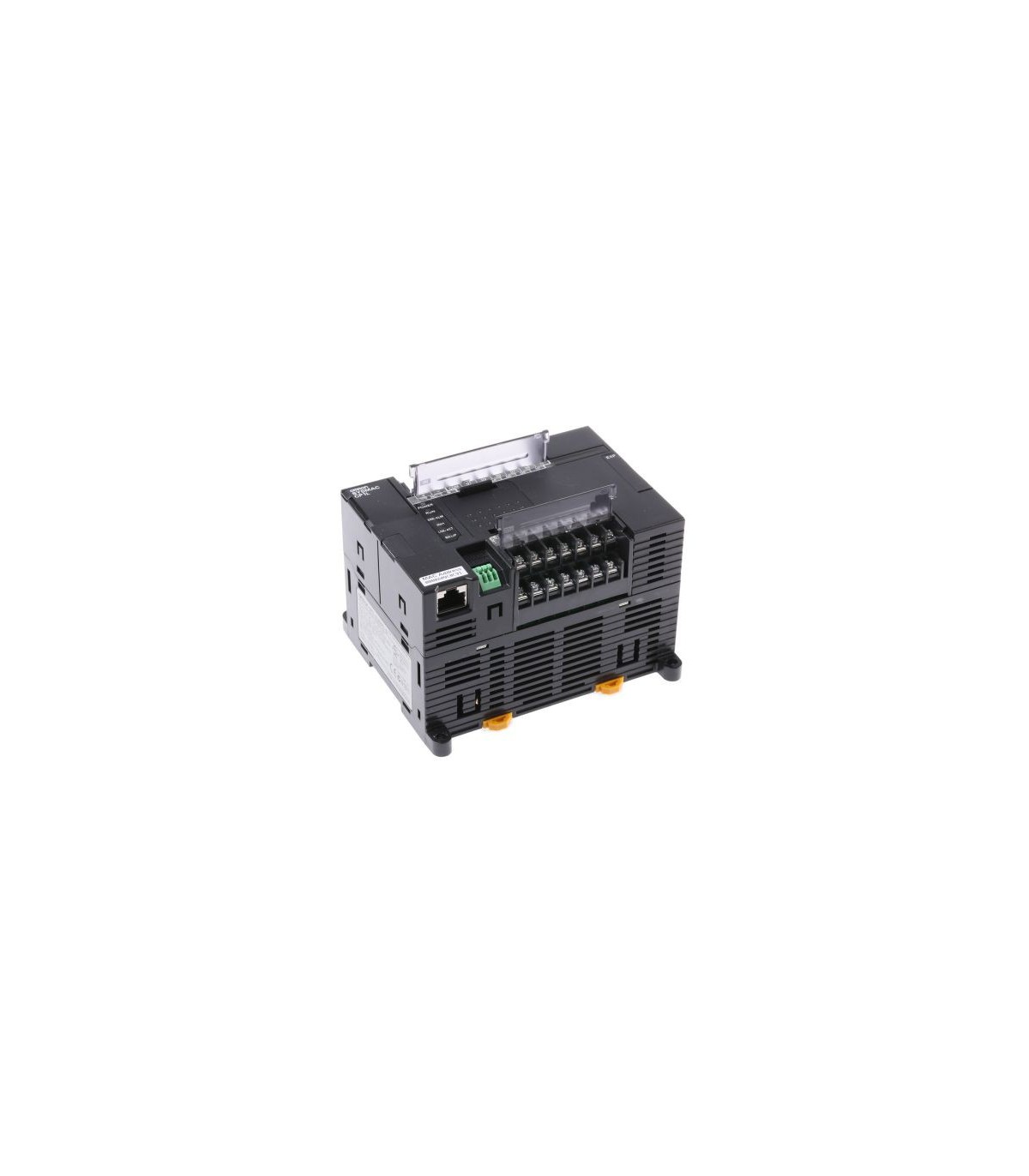

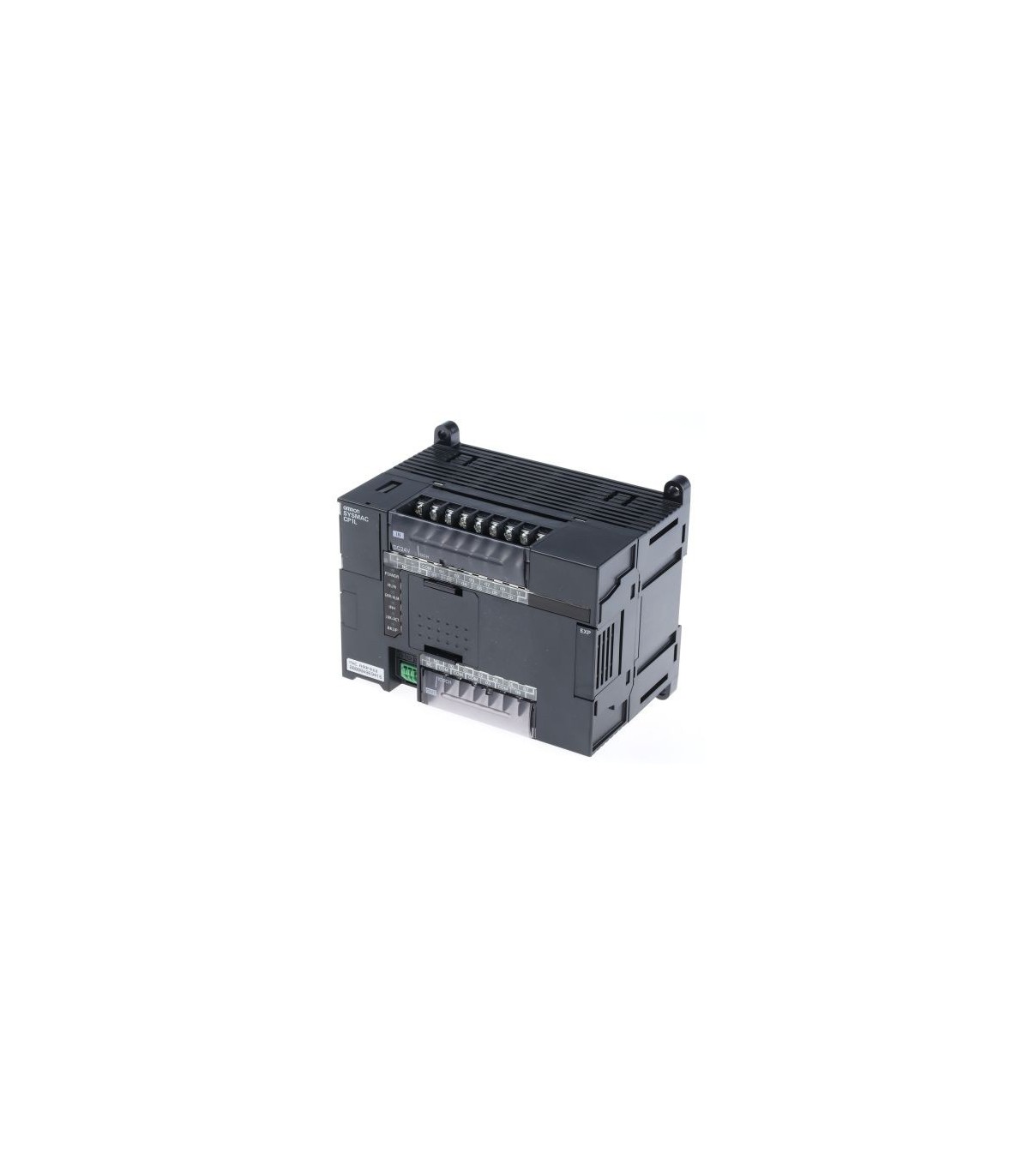

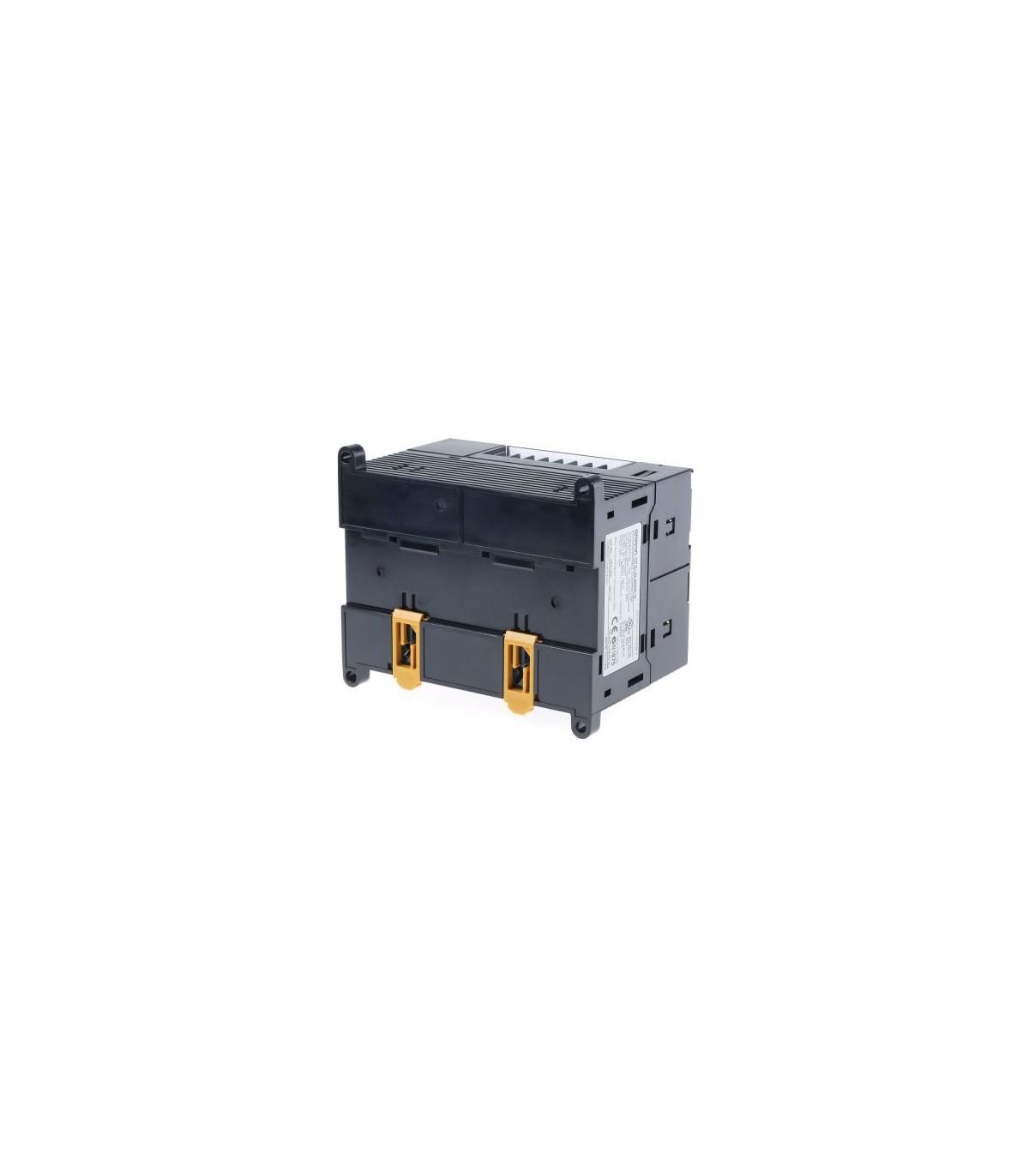

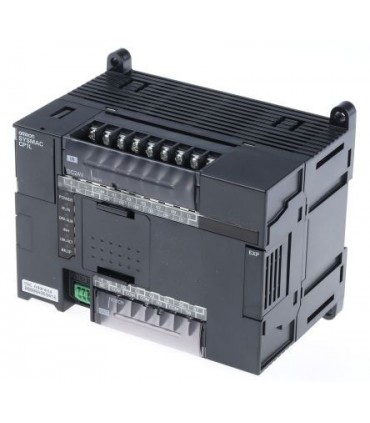

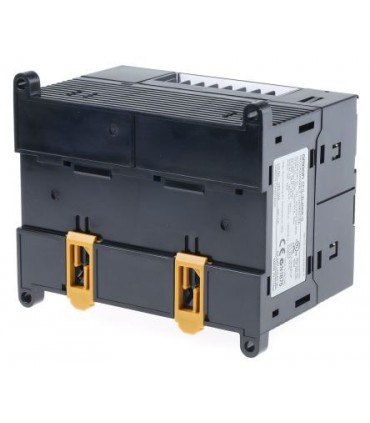

Autómata compacto CP1L-EL20DT-D, alimentación de 24 VCC, 12 entradas de 24 VCC, 8 salidas NPN de 0,3 A, 2 entradas analógicas, programa de 5K pasos + memoria de datos de 10K palabras, 1 puerto Ethernet
La serie CP1L de Omron ofrece la compactabilidad de un micro PLC con la capacidad de un PLC modular. Proporciona toda la funcionalidad necesaria para controlar la máquina, incluida la extraordinaria capacidad para el desarrollo de aplicaciones “Motion”. Sólo tiene que elegir el CP1 que se adapte a sus necesidades.
El CP1L dispone de 10, 14, 20, 30, 40 o 60 E/S incorporadas y se puede ampliar con una extensa gama de unidades expansoras CP1W o CPM1A hasta un máximo de 180 puntos de E/S. Utiliza un puerto USB estándar para la programación y motorización.
Además, ofrece dos puertos de comunicaciones serie opcionales, de los que también puede utilizarse uno para una pantalla o Internet. Como la serie CP1L comparte la misma arquitectura que las series CP1E, CP1H, CJ1 y CS1, los programas son compatibles para las asignaciones de memoria e instrucciones.
Características:
|
Tipo de voltaje de alimentación
|
corriente continua
|
|
Número de entradas digitales
|
12
|
|
Tipo de entrada
|
PNP / NPN
|
|
Número de salidas digitales
|
8
|
|
Tipo de salida
|
NPN
|
|
Capacidad del programa
|
15 K pasos
|
|
Capacidad de memoria de datos
|
10 mil palabras
|
|
Tiempo de ejecución lógica
|
0,55 µs
|
|
Puerto (s) de comunicación
|
Ethernet TCP / IP
|
|
Cantidad de puertos Ethernet
|
1
|
|
Numero de puertos USB
|
0
|
|
Número de puertos RS-232
|
0
|
|
Número de puertos RS-485
|
0
|
|
Opción (es) de comunicación
|
CompoBus / S esclavo, serie RS-232C, serie RS-422, serie RS-485
|
|
Número de canales de entrada del codificador
|
4
|
|
Max. frecuencia de entrada del codificador
|
100 kHz
|
|
Max. número de ejes PTP
|
2
|
|
Max. frecuencia de salida de pulsos
|
100 kHz
|
|
Programación de bloques de funciones
|
|
|
Respaldo de memoria sin batería
|
|
|
Reloj en tiempo real
|
|
|
Tarjetas de opciones analógicas
|
|
|
Max. número de canales de E / S analógicos
|
14
|
|
Max. número de puntos de E / S locales
|
60
|
|
Max. número de unidades de expansión
|
1
|
|
Salida auxiliar incorporada de 24 VCC
|
0 mA
|
|
Rango de temperatura de funcionamiento
|
0-55 ° C
|
|
Altura
|
90 mm
|
|
Ancho
|
130 mm
|
|
Profundidad
|
85 mm
|
