Pack Especial VE2 Tipo B según ITC BT 52

Pack Especial: Interruptor General Automático (I.G.A.), con protección sobretensiones permanentes/subtensión, con rearme automático e impedancia 0 para instalaciones de puntos de recarga según ITC BT 52, Esquema 2

Oferta y unidades limitadas hasta el día 21 de junio

 (Por la compra de 10 Unidades + 1 gratis)

195,00 € (+IVA) 517,05 €
Rebajado-62,29%
Disponible
Referencia:
PLC-PackVE2B
Comparar0
Marca:
Productos relacionados
Descripción

Pack Especial para instalaciones de puntos de recarga según ITC BT 52, Esquema 2 con dispositivo combinado con un Interruptor General Automático (I.G.A.), protección sobretensiones permanentes/subtensión, rearme automático e impedancia 0 para instalaciones de puntos de recarga monofásicas.

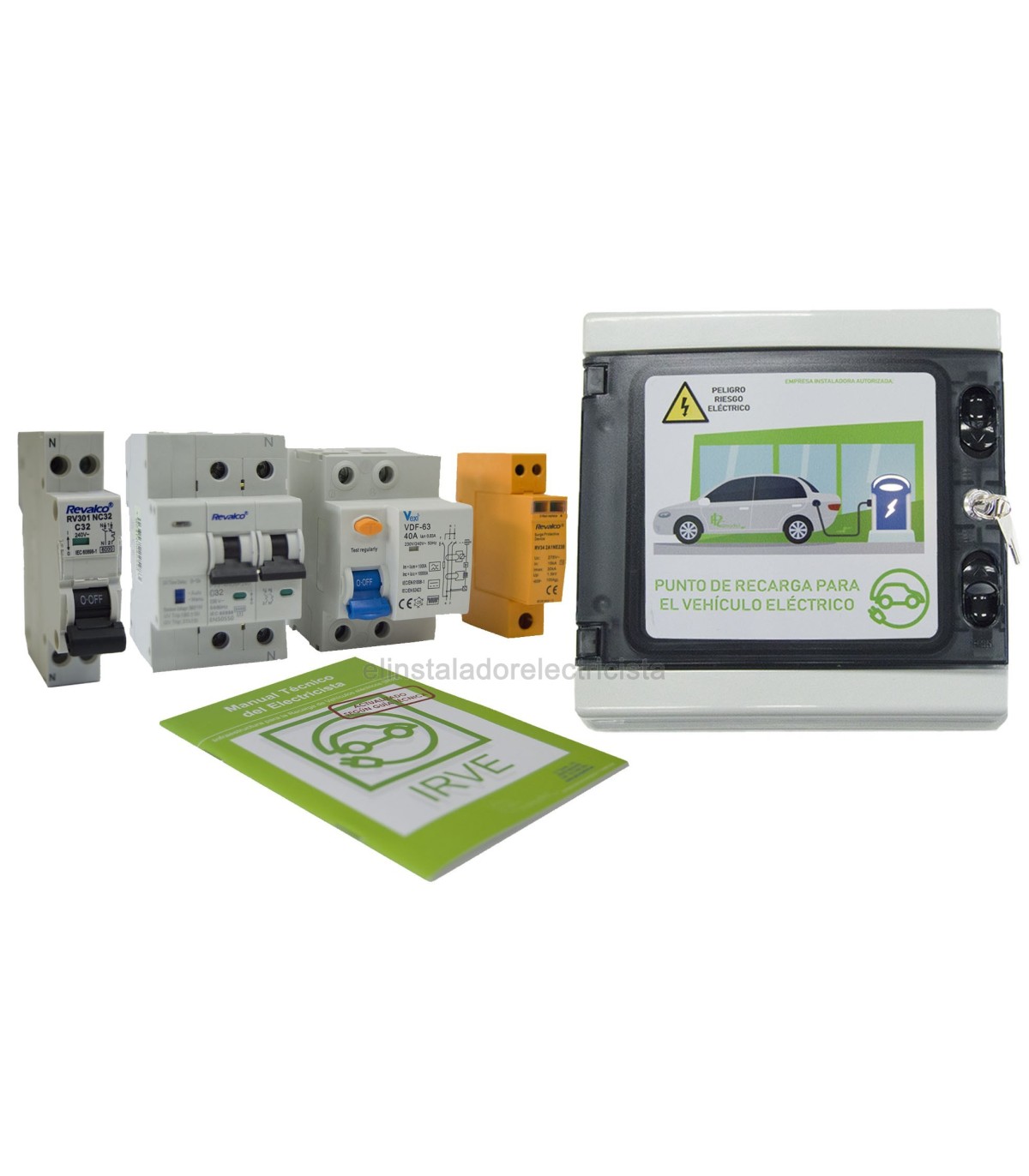

Contenido del Pack Especial B

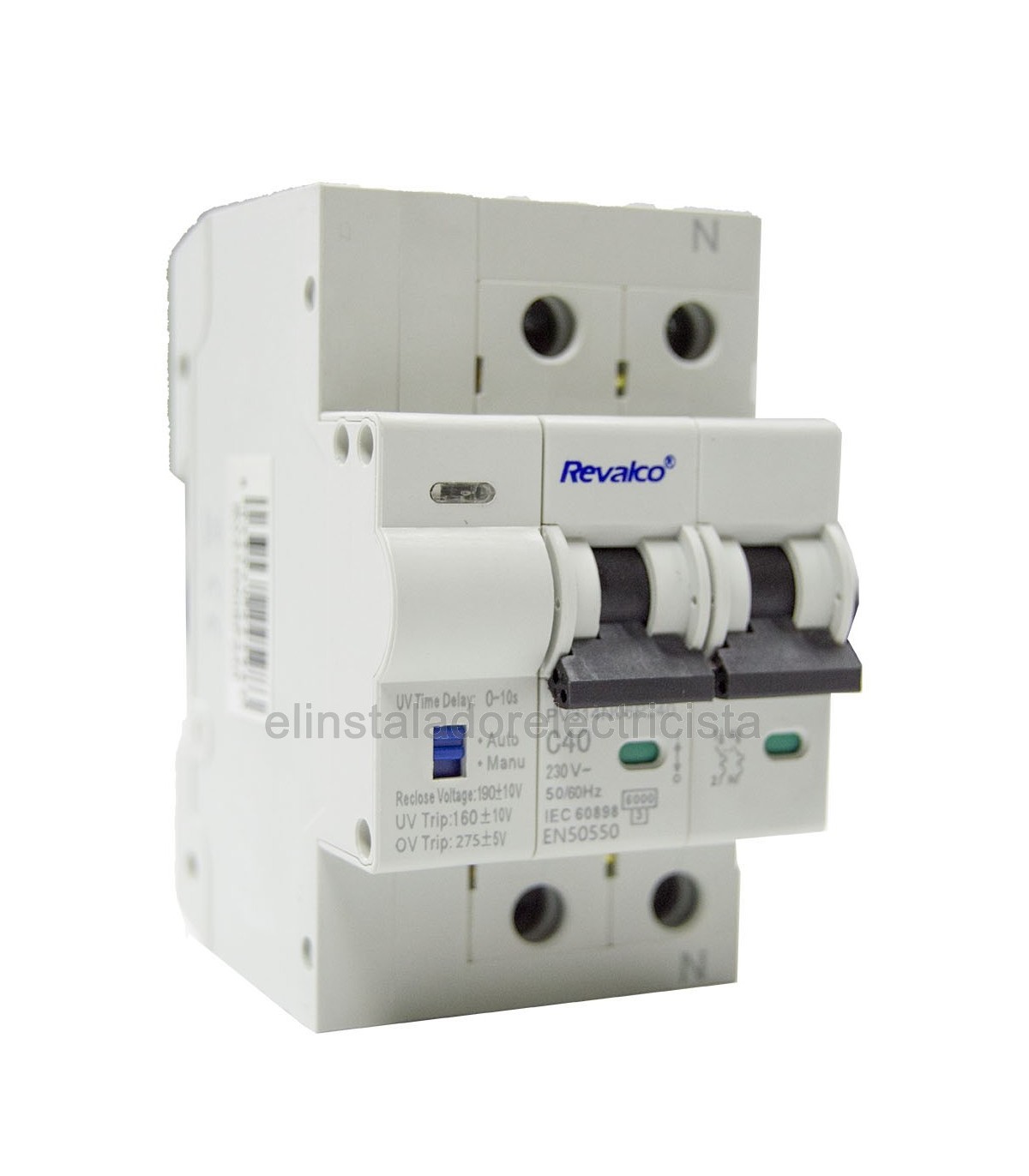

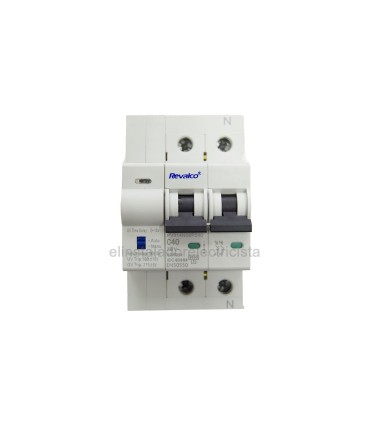

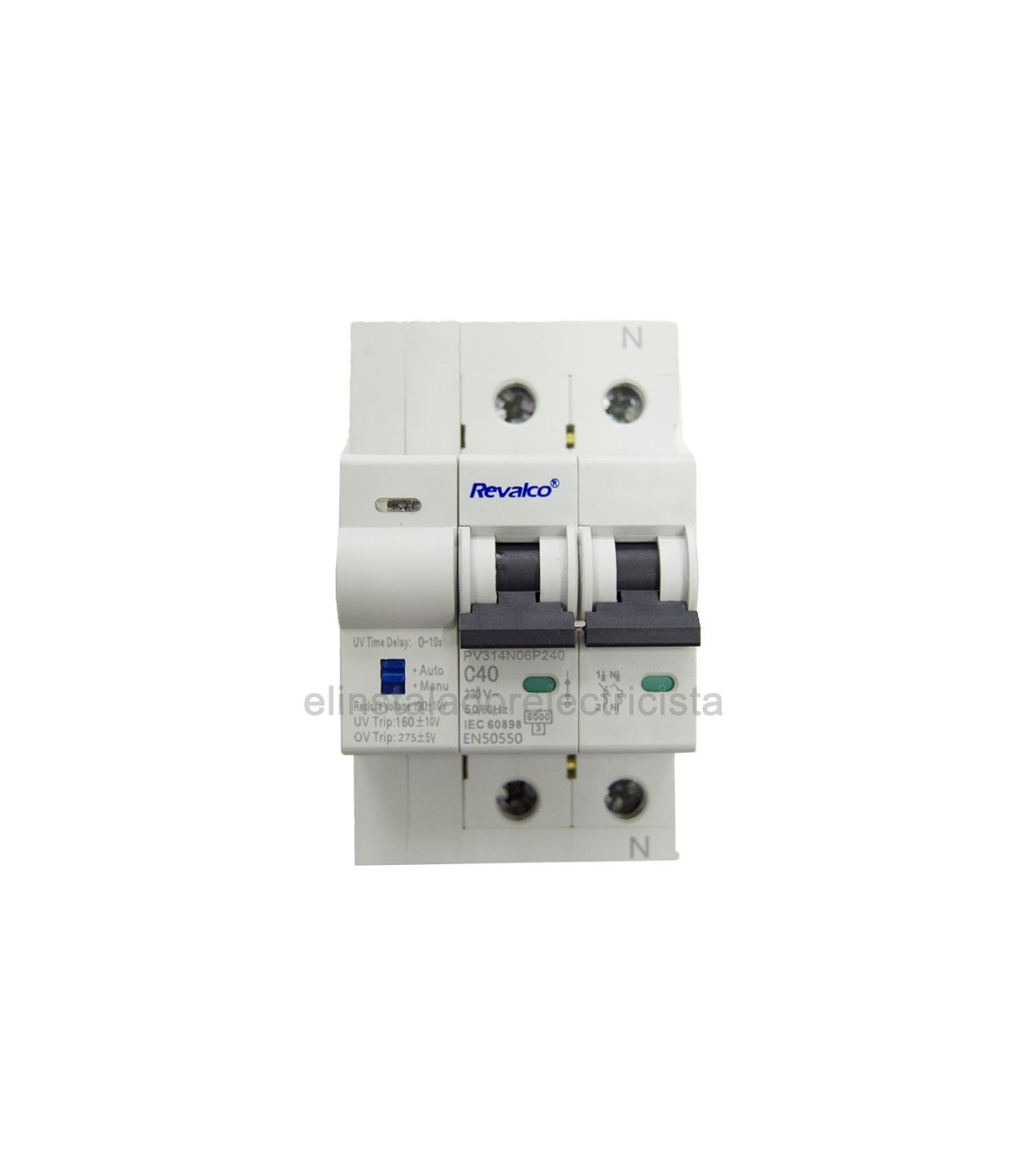

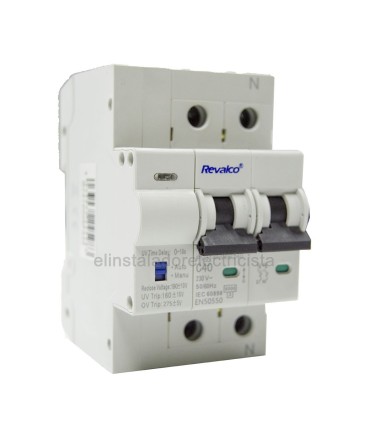

Funcionamiento IGA 2P 40A C  6KA Sobret Permanente + Reconexión ATM:

Detecta la tensión en la línea de distribución se desconecta con retardo automático de la línea cuando hay ausencia de tensión, o existe sobretensión o subtensión y en el modelo trifásico por falta de fase

Se conecta de forma automática cuando vuelve la tensión y esta se encuentra dentro de los valores correctos Cumple con el efecto de rearme automático paro los contadores inteligentes, apropiado como Interruptor General Automático (IGA) o en precuadros para cargador de vehículo eléctricos.

El I.G.A., tiene una tensión nominal de aislamiento de 500V, adecuada para las líneas de distribución de 50 ó 60 Hz, tensión nominal de trabajo de 230 V / 400 V y corriente nominal inferior del amperaje marcado en cada producto .

Instalación: Debe instalarse verticalmente sobre el carril din estándar

Parámetros Técnicos

Numero de Polos 2P 4P
Corriente nominal (A) 40A,50A,63A,80A 40A,50A,63A,80A
Voltaje nominal de aislamiento UI (V) 500V 500V
Tensión nominal de trabajo UN (V) 230V 230/400V
Resistencia nominal al impulso voltaje Uimp (KV) 6KV
Límite de capacidad de ruptura Icu (KA) 10KA
Capacidad de ruptura en funcionamiento Ics (KA) 7,50KA
Frecuencia nominal FN (HZ) 50/60Hz
Tipo de corriente de disparo instantáneo Curva C
Vida de Servicio Vida mecánica 10.000
Vida eléctrica 6.000

Descripción de la Función de control

El modo de control del IGA, se divide en modo automático y modo manual. El modo se configura  través del microrruptor en la parte frontal.

Modo Automático: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. Cierre automático cuando la tensión es normal.

Modo Manual: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. No se cierra automáticamente cuando la tensión es normal.

Reconexión voltaje: 190 ± 10V

Subtensión: UV Trip: 160 ± 10V

Sobretensión: OV Trip: 275 ± 10V

Estado del Indicador

COLOR ESTADO
Rojo permanente Normal o desconectado manualmente
Apagado Subvoltaje, Sobrevoltaje, Falta de fases, anomalías
Rojo parpadeo cada 0,5s Demora en conectar a la electricidad
Rojo parpadeo cada 1s Pérdida de voltaje

Armario estanco de superficie IP65 de 8 módulos y pictograma de vinilo

Características:

  • IP65
  • Tapa en Policarbonato
  • Cuerpo en ABS
  • Color: Ral:7035
  • N.º de Módulos 8
  • Disponible con o sin cerradura metálica y llave
  • Fabricadas según norma EN60947-1
  • Conexión Carril DIN conforme a EN50022
  • Puerta transparente abatible lateramente

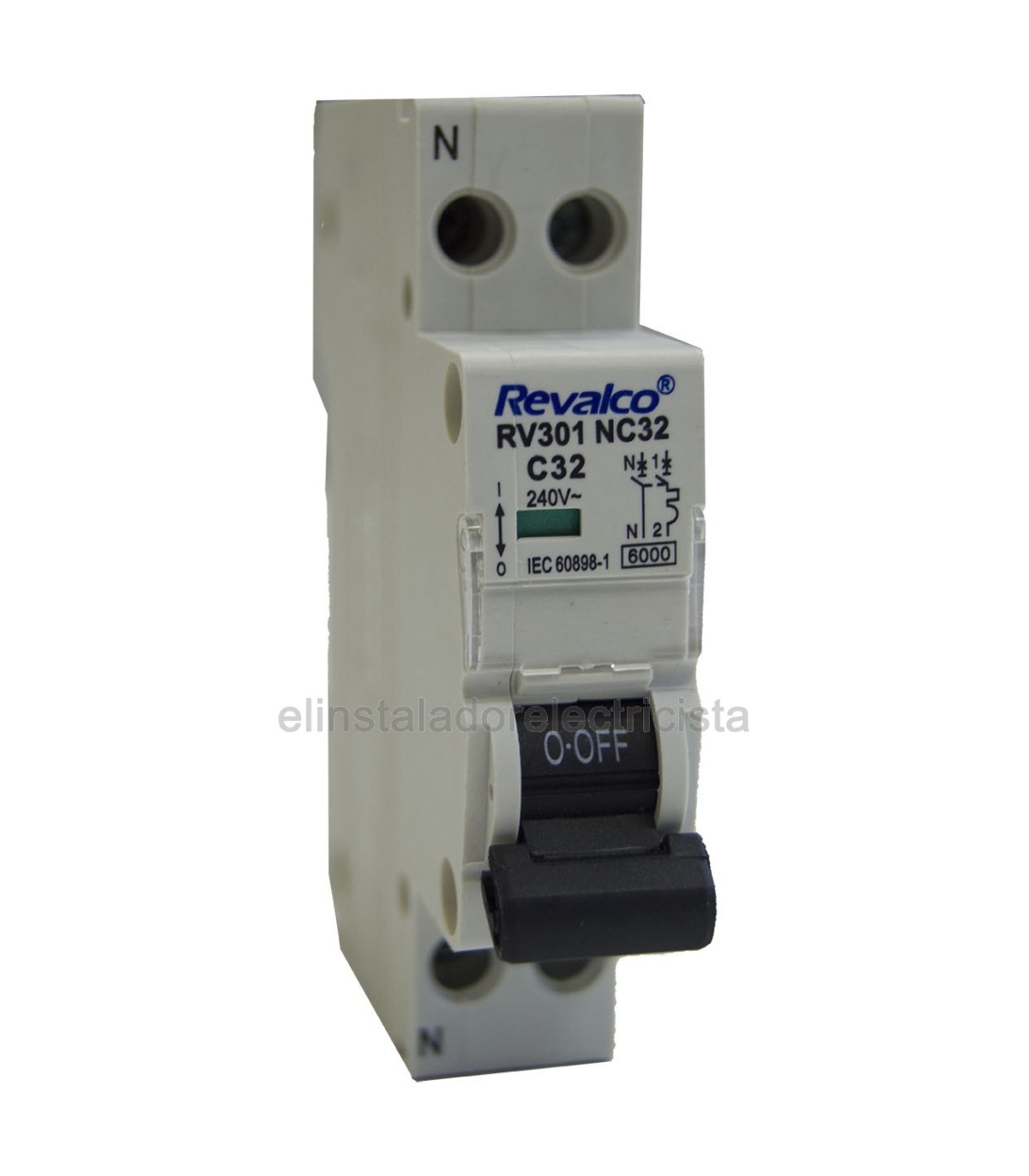

Características de Automático 32A  curva C 6kA 1 Polo + Neutro en 1 Módulo DIN

  • Poder de corte: 6kA
  • Uso: Industrial, Terciario, Doméstico
  • Tensión de empleo: 240V AC, 50/60Hz
  • Curva característica: C
  • Señalización local de defecto
  • Normativa internacional EN 60898-B y IEC60898-1
  • Capacidad de conexión cable 16 mm²
  • Dimensiones: 1 módulo (18 mm)
  • Permite empleo de peines de conexión tipo pin DPN

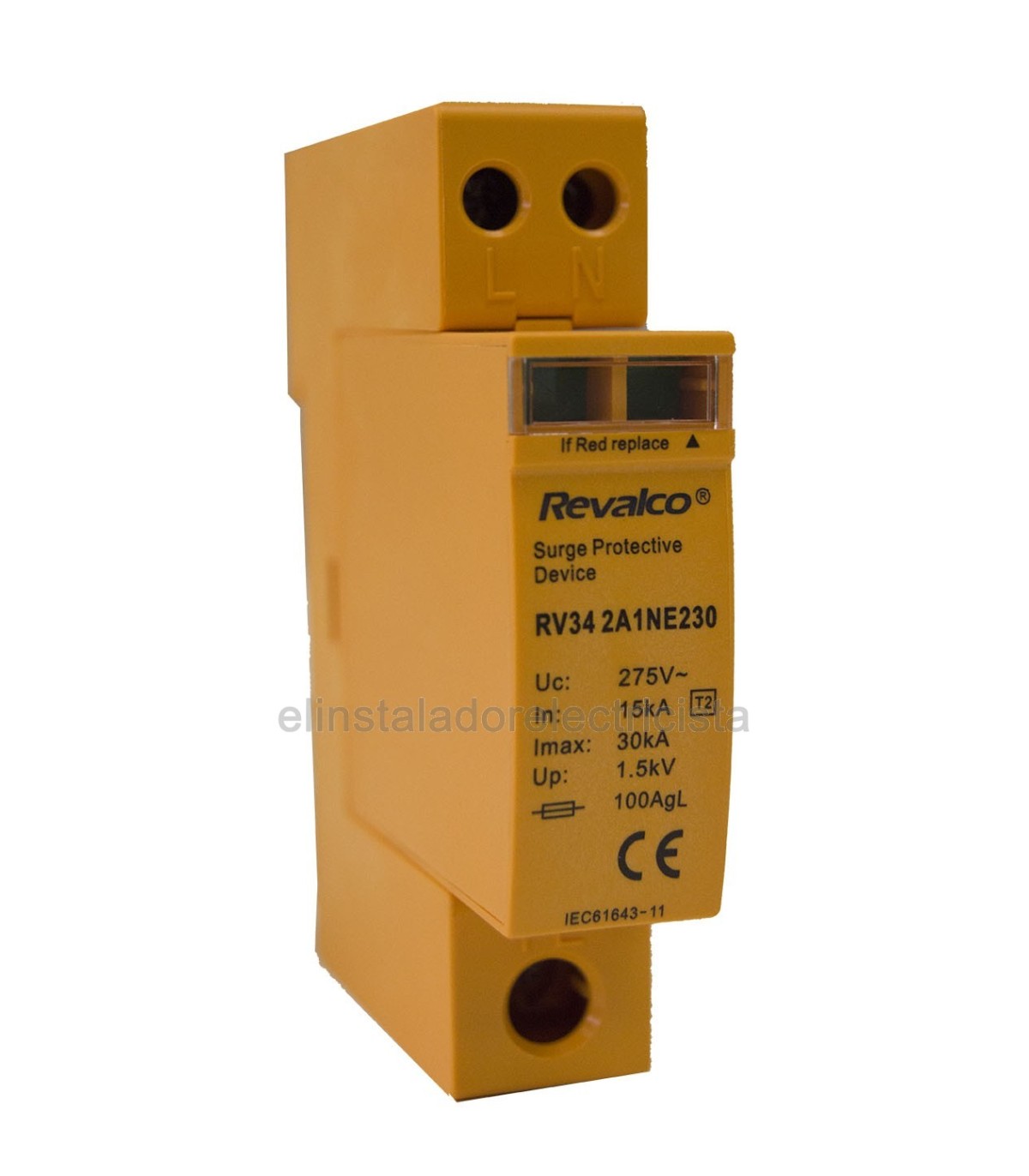

Características del protector sobretensión transitoria 1P+N:

  • Numero de polos: 2 (P+N) en perfil estrecho.
  • Tensión de empleo: 230Vac 50Hz.
  • Tipo de dispositivo: Tipo II (Clase C).
  • Corriente nominal de descarga (In): 15 kA.
  • Corriente máxima de descarga (Imax): 30 kA.
  • Máxima tensión continua de trabajo (Uc): 320 Vac.
  • Tensión de protección Up: menor de 1,5 kV.
  • Indicación visual de estado: SI.
  • Cartuchos recambiables: SI.
  • Normativa: CE, IED 61643-1.
  • Ancho: 1 modulo (18mm).

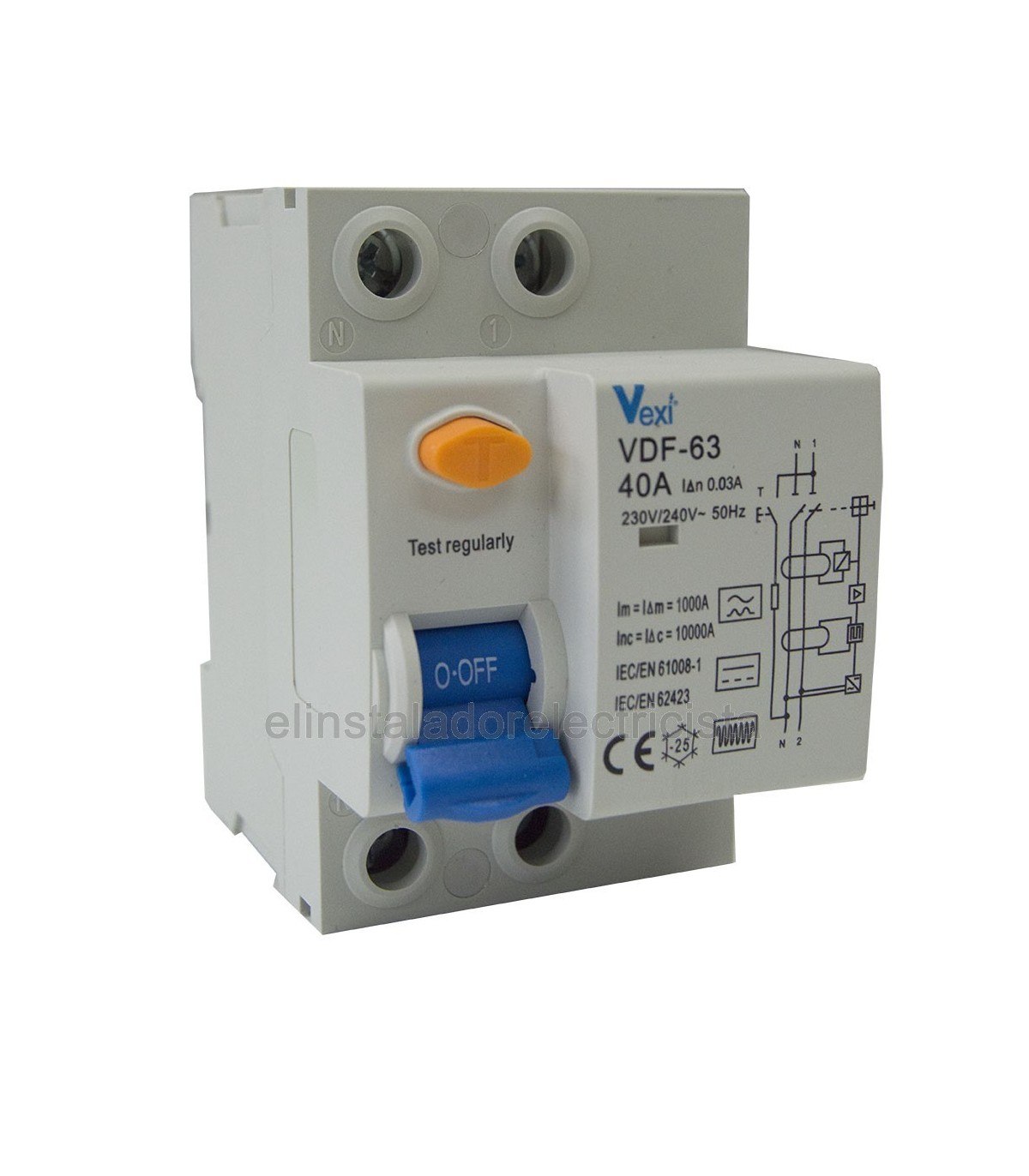

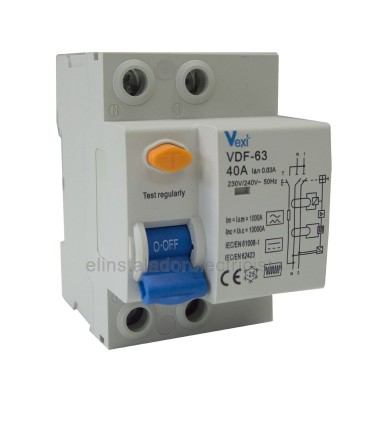

Diferencial Superinmunizado Clase B 40A 30mA

Aplicaciones Generales:

  • Aplicaciones con corrientes pulsantes y residuales en C.C.
  • Control de ascensores
  • Maquinaria herramienta de velocidad variable
  • SAI´S y fuentes de alimentación
  • Todo tipo de grúas

Características:

  • Intensidad nominal 40A
  • Tensión nominal 4 Polos, 230/400V
  • Sensibilidad 30 mA
  • Capacidad borne para cable flexible o rígido 25mm²
  • Características de cortocircuito Según Norma IEC6242 3
  • Homologación RoHS, EMC, LVD, CE
