Descargadores de Sobretensiónes Transitorias 1P + N 15/30kA

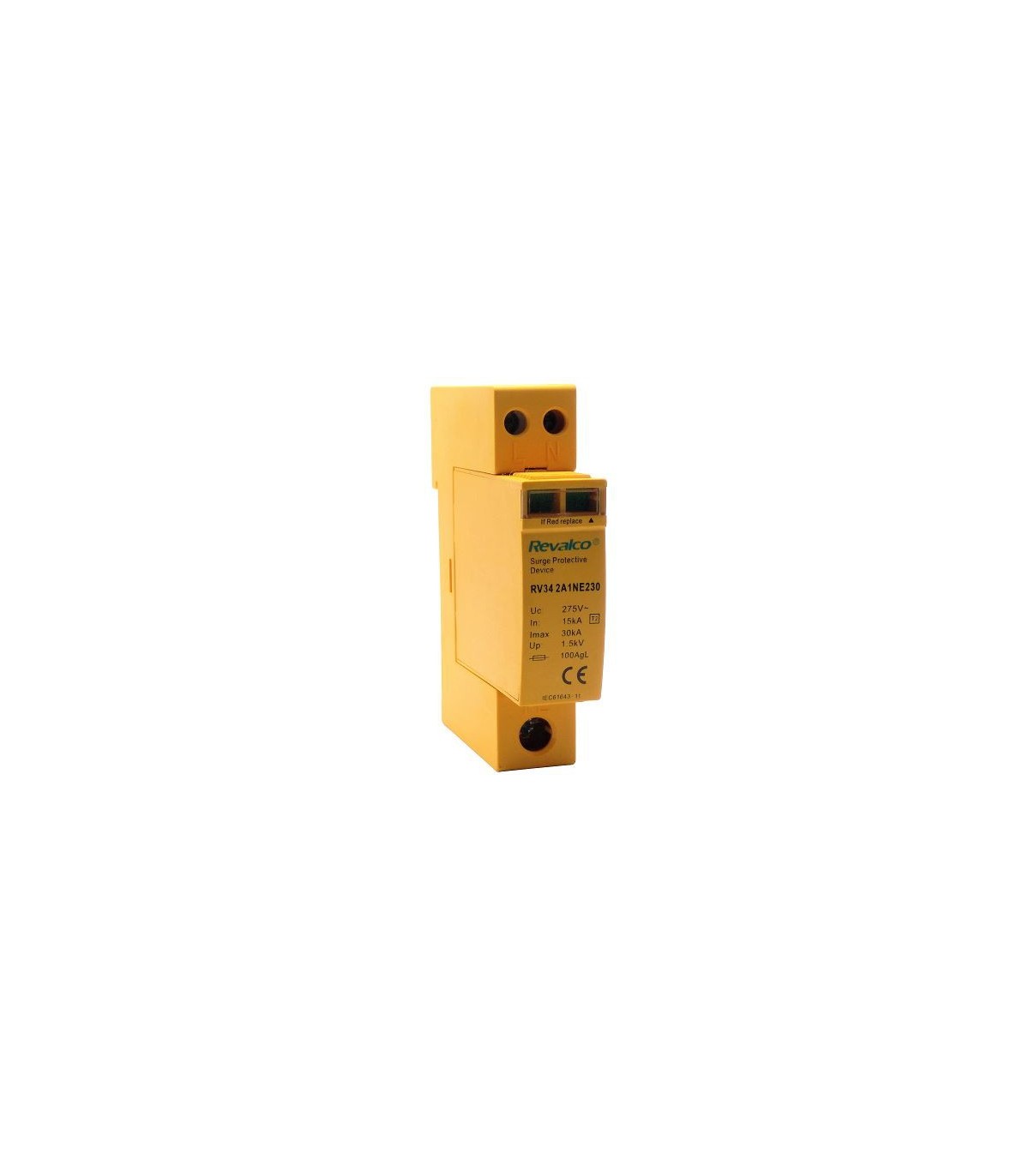

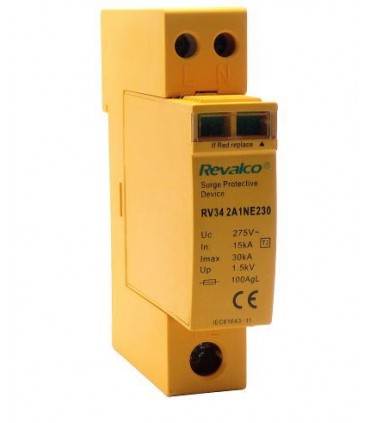

Protector de sobretensiones transitorias de perfil estrecho tipo II para líneas monofásicas, P+N 230 Vac. 15/40 kA. Cartuchos sustituibles con indicación del estado operativo del elemento protector. Este elemento ofrece protección contra subidas de tensión de muy corta duración y de gran energía, por ejemplo las producidas por rayos.
Esta serie de dispositivos de protección contra sobretensiones transitorias, cuenta con un varistor de óxido de zinc, de acción rápida y alta capacidad de absorción de energía, con un elevado flujo de corriente y una baja tensión residual. Esta serie de dispositivos están fabricados según la norma IEC61643-11/II.

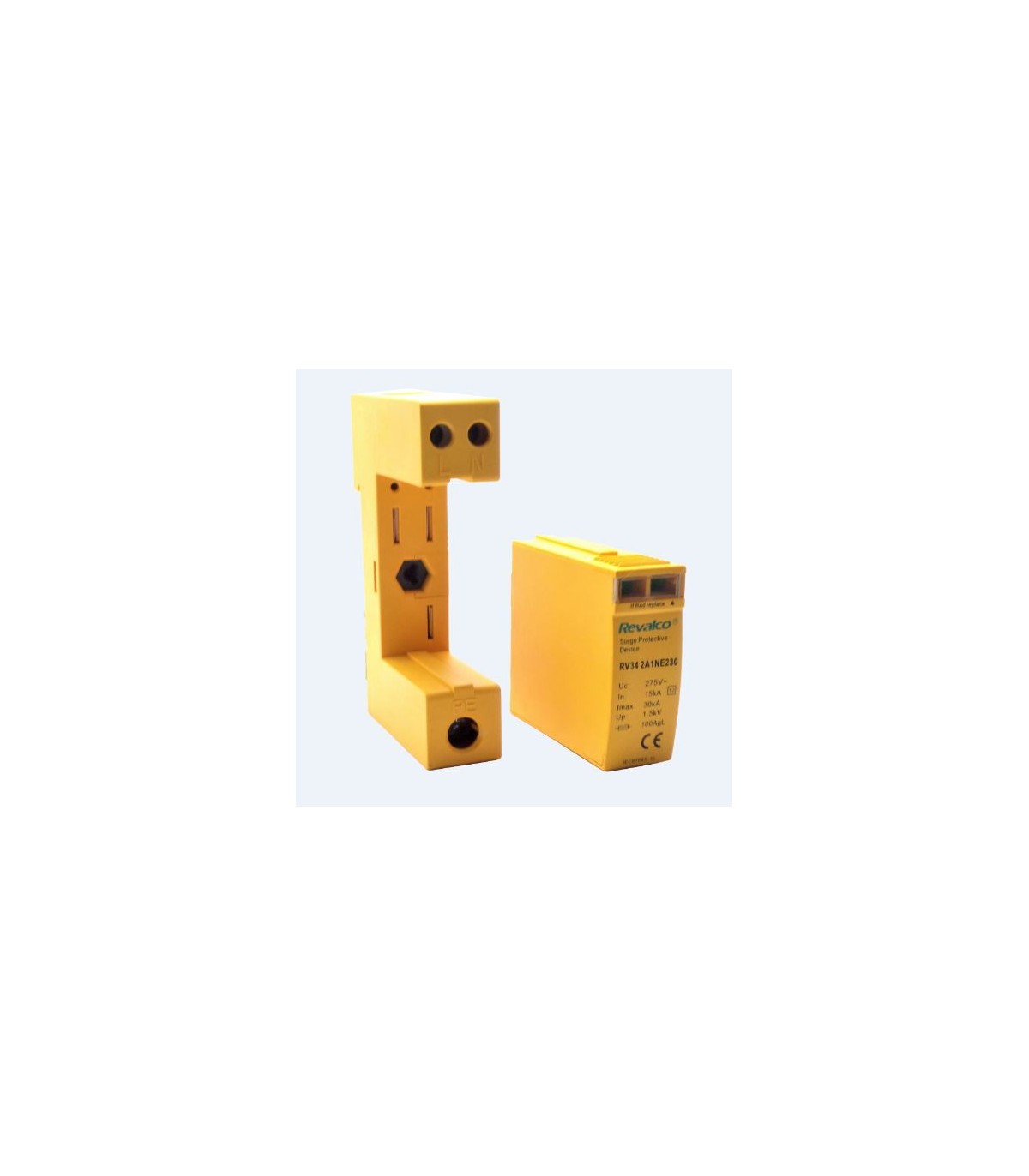

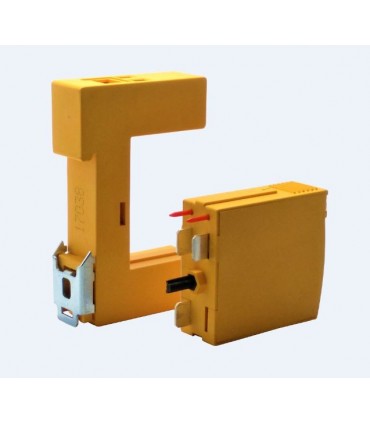

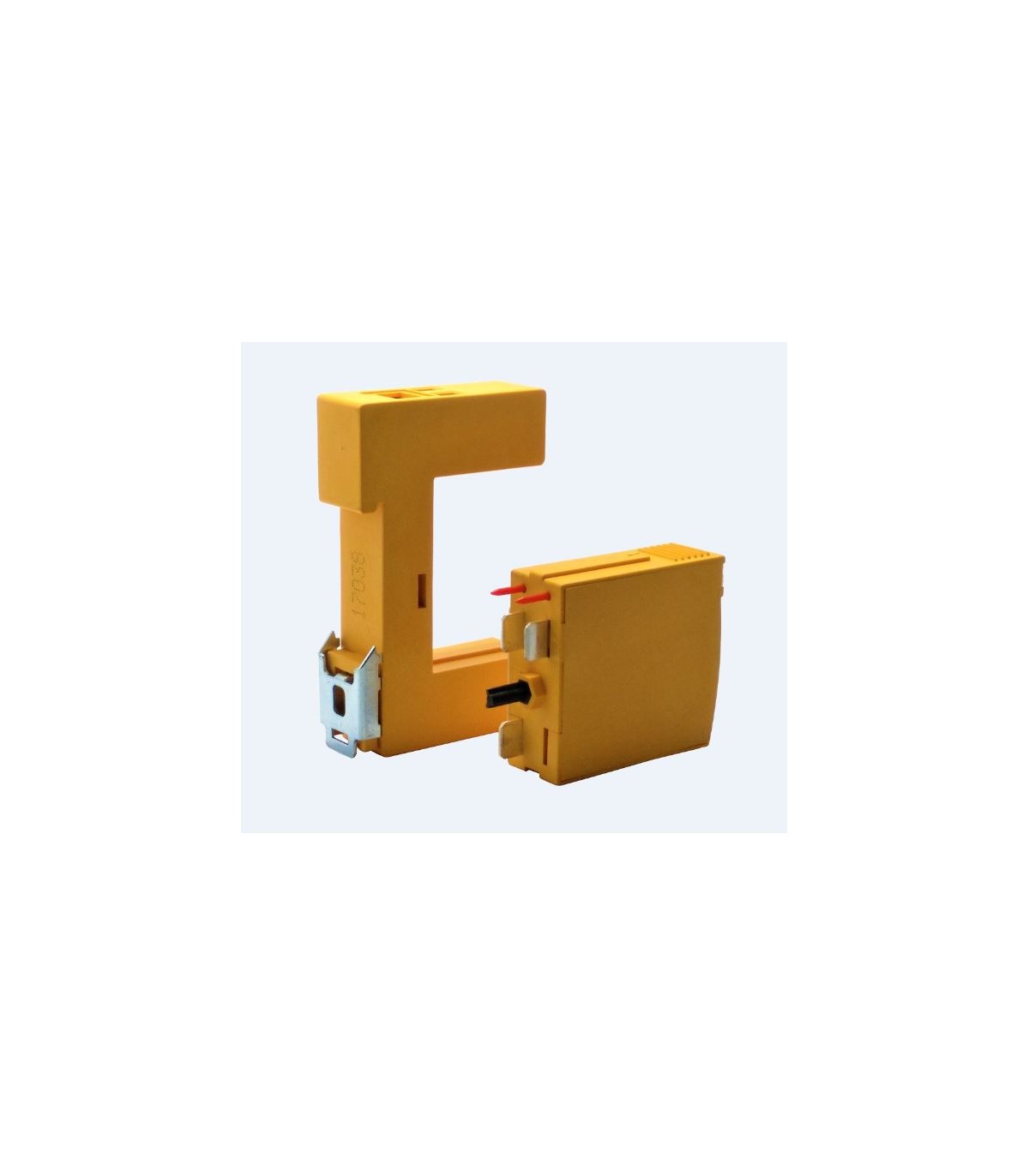

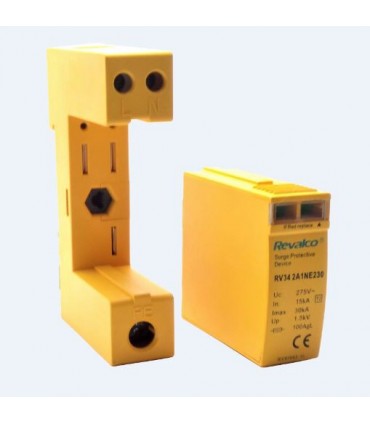

El protector de sobretensiones transitorias cuenta con un dispositivo de protección térmica que desconecta el dispositivo cuando este queda dañado debido a una sobrecarga, en este momento, el dispositivo de conexión interna desconecta al protector de la línea de alimentación al mismo tiempo que cambia el indicador de estado a color rojo, indicando que el dispositivo de protección debe de ser cambiado. La alarma de cambio queda indicada de forma muy clara sobre la ventana frontal del dispositivo. Para la sustitución del cartucho de protección no es necesario ninguna herramienta especial.
El protector de sobretensiones transitorias se instala de una forma muy sencilla y fácil sobre carril DIN normalizado, y están diseñados para ser usados en redes monofásicas de 230Vac.
El protector de sobretensiones transitorias protege contra las subidas de tensión de muy corta duración y de gran energía, por por ejemplo, las producidas por rayos o grandes conmutaciones en líneas de alta tensión, no ofrece protección contra subidas de tensión permanentes o de elevada duración en el tiempo (>8μseg).
Características:
- Numero de polos: 2 (P+N) en perfil estrecho.
- Tensión de empleo: 230Vac 50Hz.
- Tipo de dispositivo: Tipo II (Clase C).
- Corriente nominal de descarga (In): 15 kA.
- Corriente máxima de descarga (Imax): 30 kA.
- Máxima tensión continua de trabajo (Uc): 320 Vac.
- Tensión de protección Up: menor de 1,5 kV.
- Indicación visual de estado: SI.
- Cartuchos recambiables: SI.
- Normativa: CE, IED 61643-1.
- Ancho: 1 modulo (18mm).
Capacidades Disponibles:
|
Nº de
polos
|
Clase
|
imax (KA)
|
in (KA)
|
Up (KV)
|
Uc (VAC)
|
Uc (VDC)
|
Referencia
|
|
1
|
B
|
100
|
50
|
2,5
|
275
|
360
|
RV342A12100
|
|
1
|
B
|
100
|
50
|
2,5
|
440
|
580
|
RV342A14100
|
|
1
|
B
|
80
|
40
|
2,2
|
275
|
360
|
RV342A1280
|
|
1
|
B
|
80
|
40
|
2,2
|
440
|
580
|
RV342A1480
|
|
1
|
C
|
60
|
20
|
2
|
275
|
360
|
RV342A1260
|
|
1
|
C
|
60
|
20
|
2
|
440
|
580
|
RV342A1460
|
|
1
|
C
|
40
|
15
|
1,8
|
275
|
360
|
RV342A1240
|
|
1
|
C
|
40
|
15
|
1,8
|
440
|
580
|
RV342A1440
|
|
2
|
B
|
100
|
50
|
2,5
|
275
|
360
|
RV342A22100
|
|
2
|
B
|
100
|
50
|
2,5
|
440
|
580
|
RV342A24100
|
|
2
|
B
|
80
|
40
|
2,2
|
275
|
360
|
RV342A2280
|
|
2
|
B
|
80
|
40
|
2,2
|
440
|
580
|
RV342A2480
|
|
2
|
C
|
60
|
20
|
2
|
275
|
360
|
RV342A2260
|
|
2
|
C
|
60
|
20
|
2
|
440
|
580
|
RV342A2460
|
|
2
|
C
|
40
|
15
|
1,8
|
275
|
360
|
RV342A2240
|
|
2
|
C
|
40
|
15
|
1,8
|
440
|
580
|
RV342A2440
|
