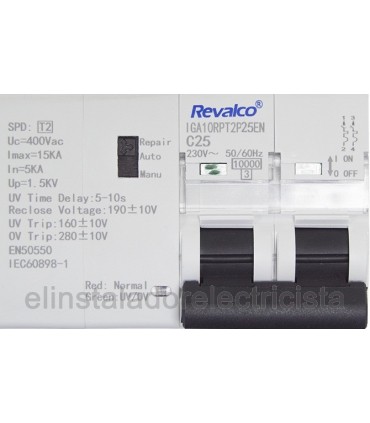

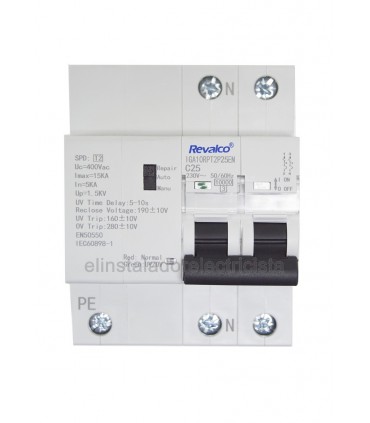

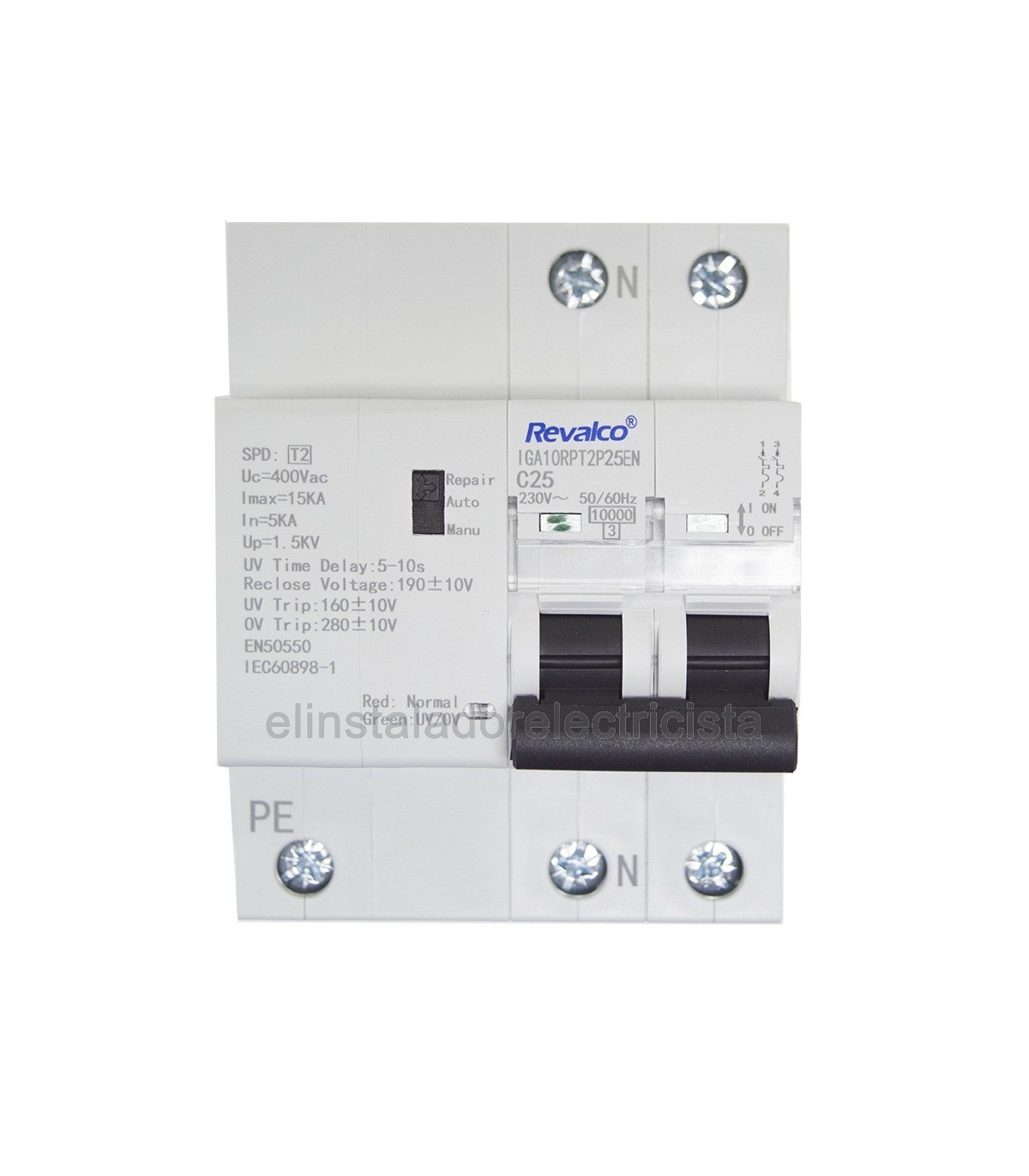

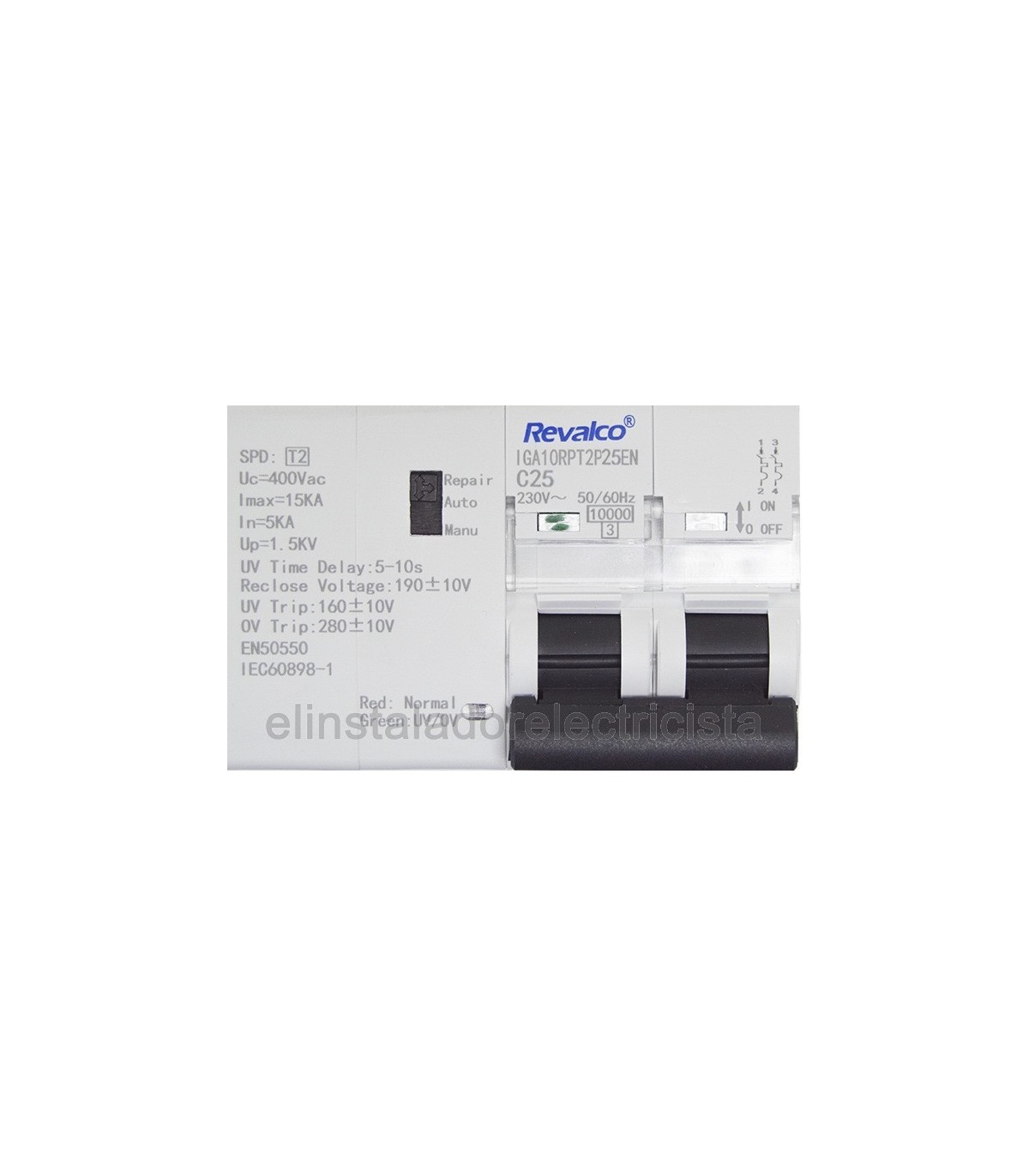

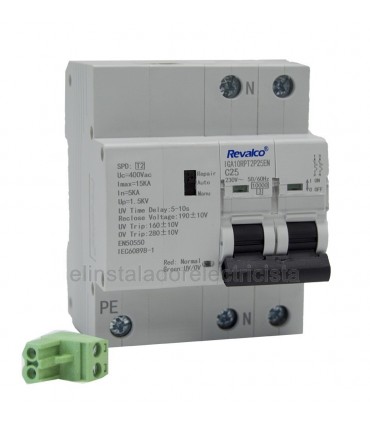

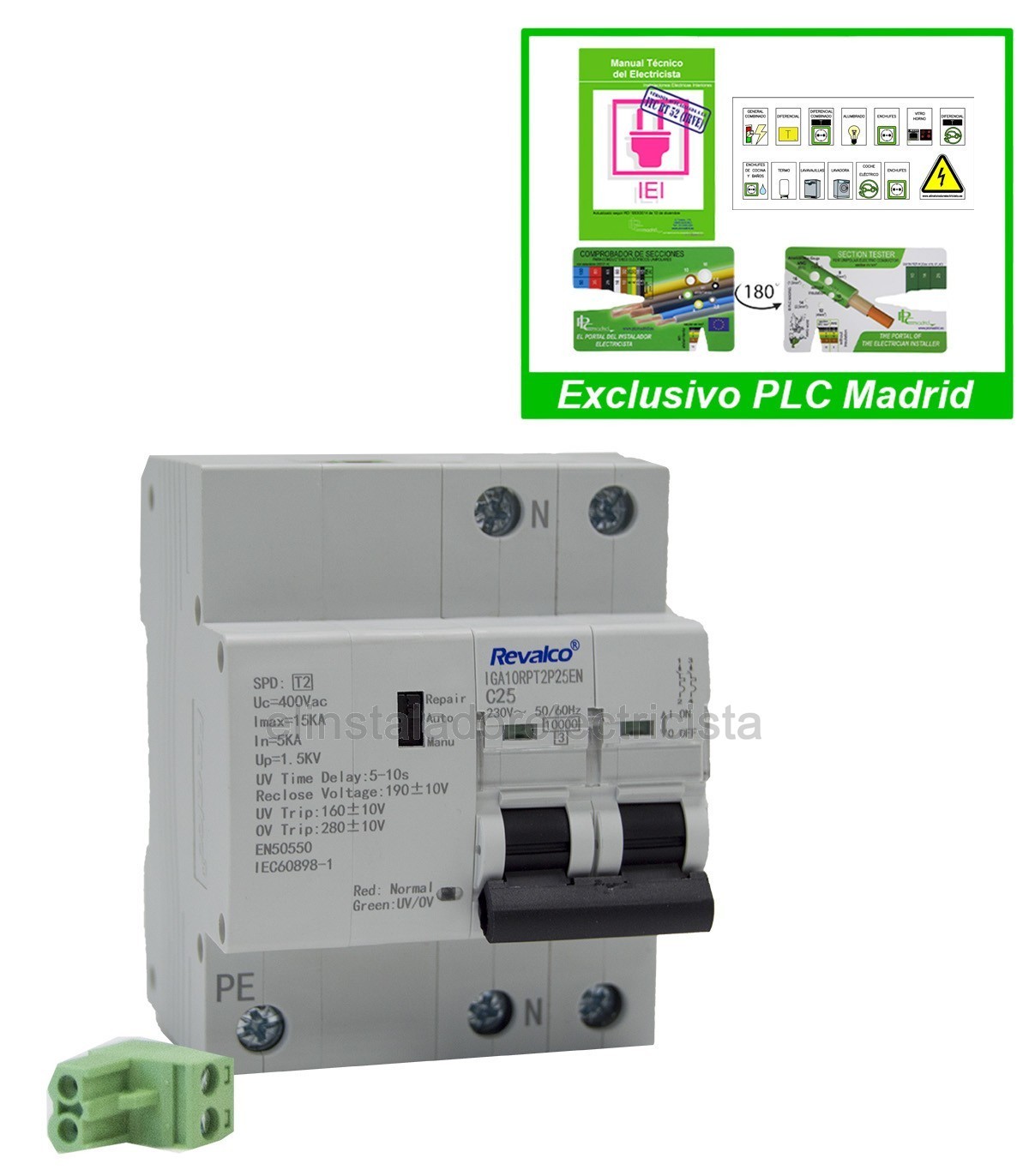

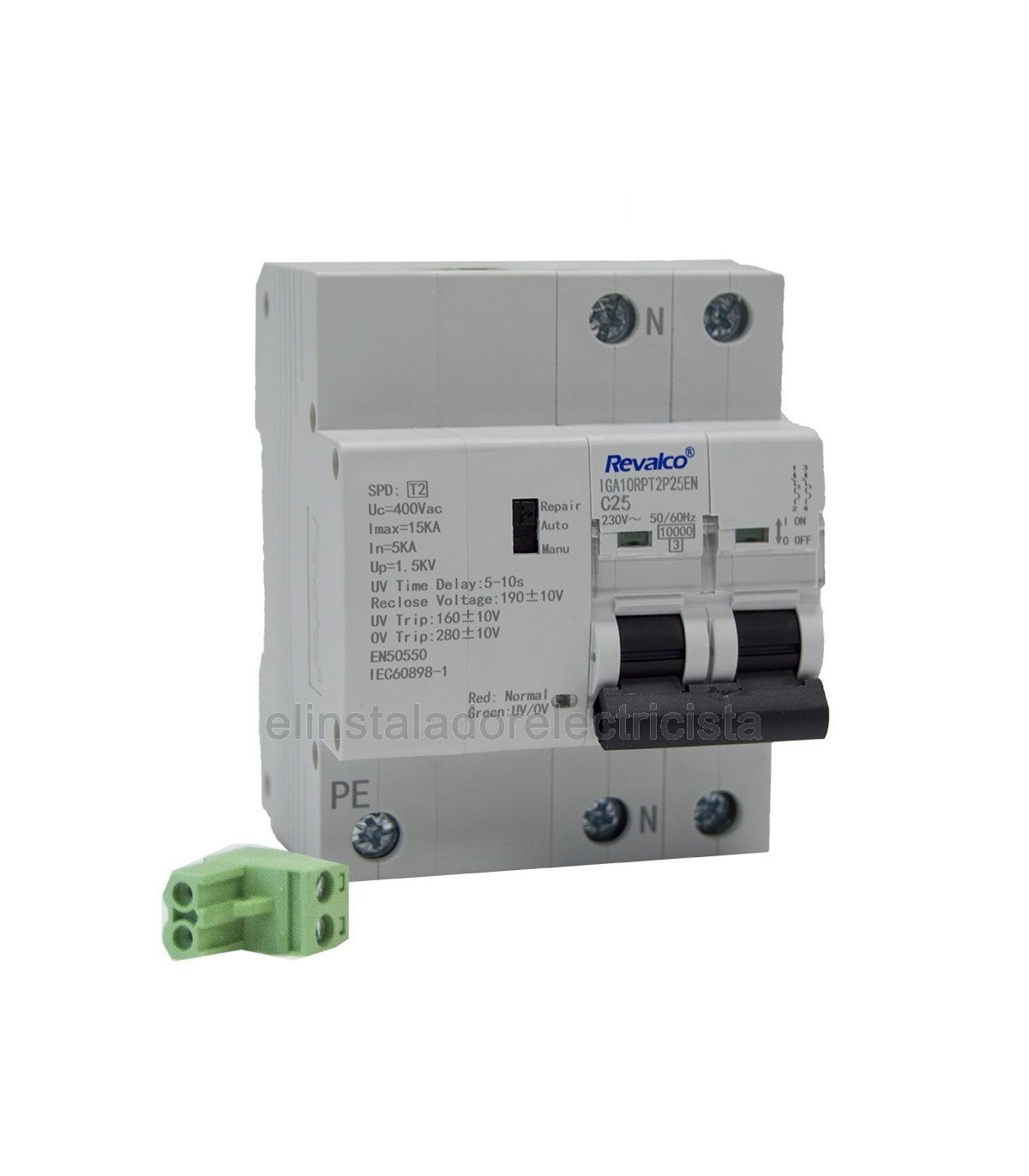

Protector Integral con Rearme automático (PIR)
El dispositivo es un Interruptor General Automático (IGA) Y Protector Integral con Rearme automático (PIR) de corte omnipolar que integra en un solo cuerpo de 72mm (4 módulos) cinco funciones críticas de protección y gestión. Tambien se esta transformando un producto técnico en una solución de tranquilidad y continuidad de servicio para el usuario final. El PIR no es solo un protector es un "gestor inteligente de la red" de la vivienda, oficina o local comercial.
En caso de realizar la desconexión manual del dispositivo, la función especial de Control de seguridad impedirá que este pueda rearmarse involuntariamente de forma automática, evitando cualquier tipo de riesgo eléctrico en la instalación.
- Instalaciones domésticas.
- Instalaciones de alumbrado público.
- Instalaciones de telecomunicaciones.
- Instalaciones comerciales e industriales.
Características Principales:
- Protección Magnetotérmica: Contra sobrecargas y cortocircuitos con una capacidad de ruptura de 10 kA.
- Protección contra Sobretensiones Permanentes (POP): Protege los equipos ante subidas de tensión mantenidas (ej. rotura de neutro) según la norma EN50550.
- Protección contra Sobretensiones Transitorias (SPD): Limitador Clase T2 (Imax 15 kA) para picos de tensión por rayos o maniobras de red.
- Gestión de Subtension y Pérdida de Tensión (U=0): Desconecta la instalación si el voltaje cae peligrosamente o si el contador de la compañía corta el suministro por exceso de potencia.
- Reconectador Automático Inteligente: Una vez que la tensión vuelve a valores normales (tras un disparo del contador, por ejemplo), el equipo rearma el servicio automáticamente sin intervención humana.
- Conectividad: Preparado para control remoto
- N.º de módulos: 2 Polos
Datos Técnicos PIR
| Tensión Nominal Un |
230V AC (2P),50/60Hz |
| Corriente Nominal In |
25A,32A,40A |
| Polo: |
2P |
| Protección contra cortocircuitos |
B (3In<In≤ 5In) C (5In<In≤ 10In) |
| Capacidad nominal de rotura de cortocircuitos |
ICU= 10kA |
| Valor de protección de Sobretensión |
Tiempo máximo de descanso |
Tiempo mínimo sin actuación |
| 225 V |
No dispara |
No dispara |
| 275 V |
15 seg |
3 seg |
| 300 V |
5 seg |
1 seg |
| 350 V |
0,75 seg |
0,25 seg |
| 400 V |
0,20 seg |
0,07 seg |
| Valor de protección de baja tensión/Subtensión |
160±10V Viaje, tensión de recuperación
190±10V, Tiempo de recuperación 5-10S |
| Normas |
EN50550 Y IEC60898-2 |
| Temperatura de funcionamiento |
-25ºC +65ºC |
| Temperatura máxima de funcionamiento |
-40ºC +70ºC |
| Vida mecánica y eléctrica |
20000 veces |
| Nivel IP |
P20 |
| Par de apriete |
3.5Nm |
| Temperatura relativa del aire |
≤95%(55ºC) |
| Categoría de instalación |
3 |
| SPD:T2 |
Uc=400Vac
Imax=15KA
In=5KA
Up=1.5KV
|
Ficha técnica de Protector Integral con Rearme automático (PIR)
