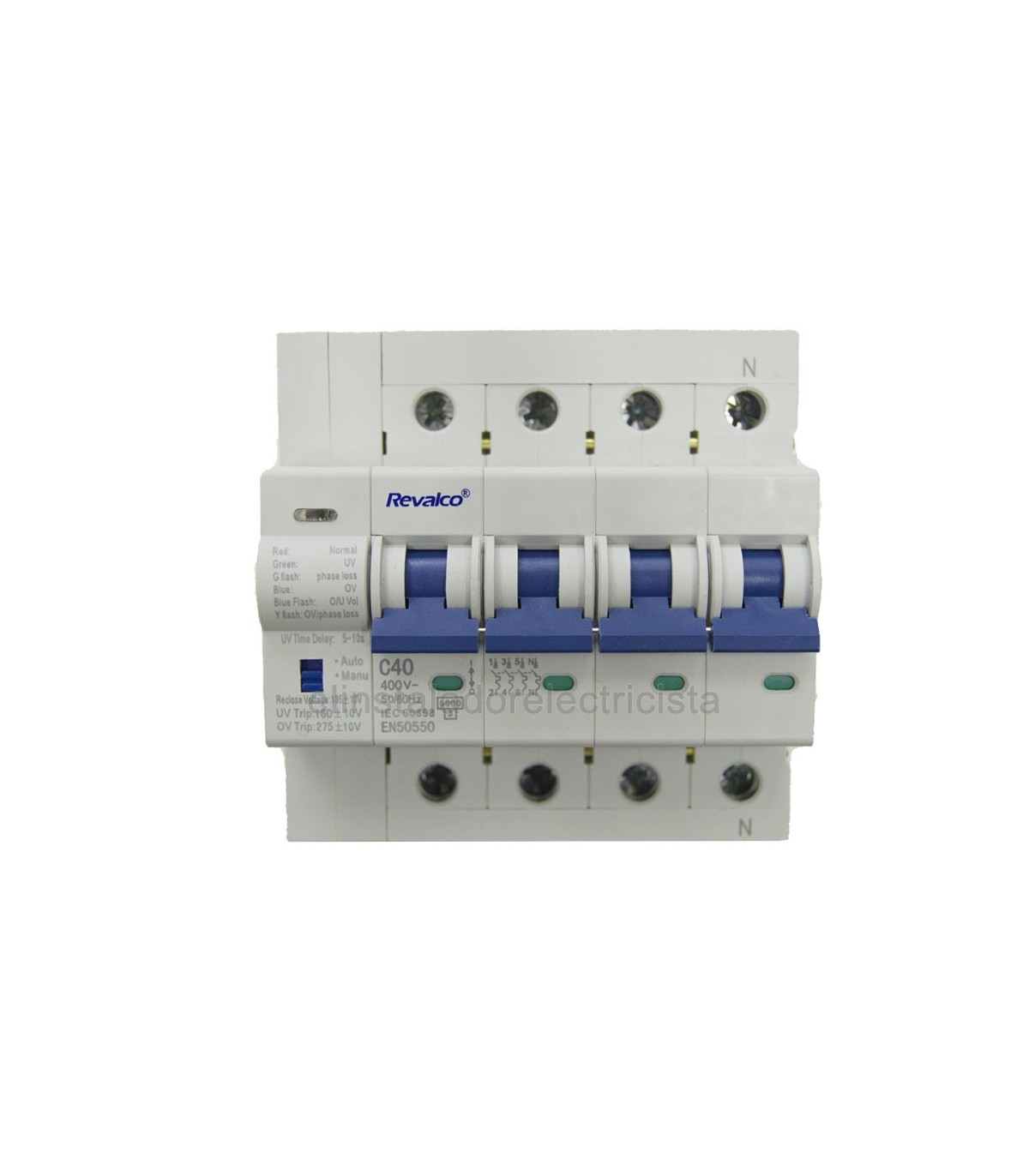

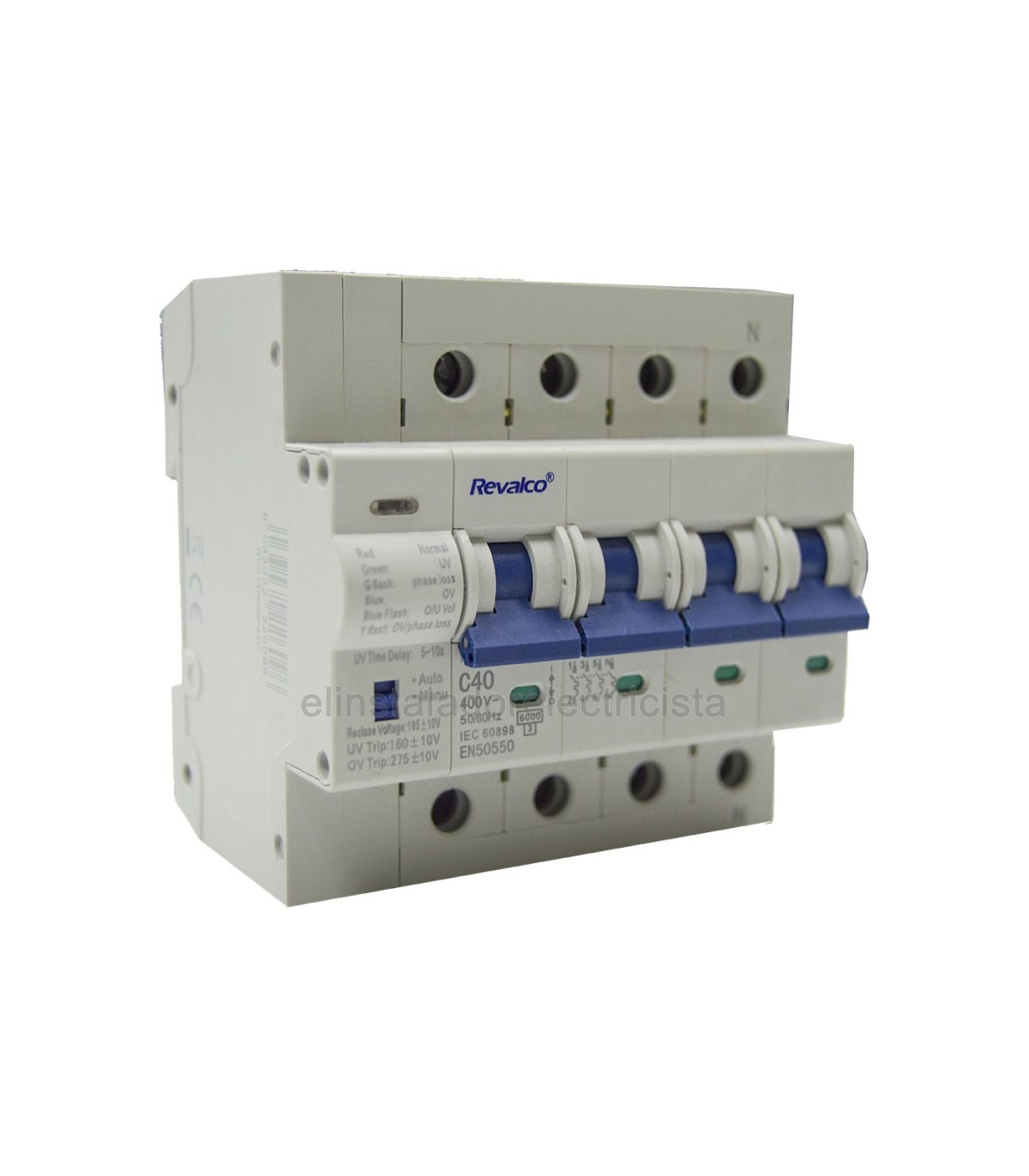

Dispositivo de protección contra sobretensiones permanentes, subtensiones, con Interruptor General Automático (I.G.A.) incorporado y reconexión automática con impedancia 0 para instalaciones trifásicas. Según ITC BT 52, obligatorios para esquemas Tipo 2
Funcionamiento:
Detecta la tensión en la línea de distribución, se desconecta con retardo automático de la línea cuando hay ausencia de tensión, o existe sobretensión o subtensión y en el modelo trifásico por falta de fase.
Se conecta de forma automática cuando vuelve la tensión y esta se encuentra dentro de los valores correctos Cumple con el efecto de rearme automático paro los contadores inteligentes, apropiado como Interruptor General Automático (IGA) o en subcuadros para Puntos de Recarga o Cargador de Vehículo Eléctricos.
El I.G.A., tiene una tensión nominal de aislamiento de 500 V, adecuada para las líneas de distribución de 50 ó 60 Hz, tensión nominal de trabajo de 230V / 400V y corriente nominal inferior del amperaje marcado en cada producto, en este caso 40A.
Instalación: Debe instalarse verticalmente sobre el carril din estándar
Parámetros Técnicos
| Numero de Polos |
2P |
4P |
| Corriente de cuadro (A) |
80 |
80 |
| Corriente nominal (A) |
40A,50A,63A,80A |
40A,50A,63A,80A |
| Voltaje nominal de aislamiento UI (V) |
500V |
500V |
| Tensión nominal de trabajo UN (V) |
230V |
230V/400V |
| Resistencia nominal al impulso voltaje Uimp (KV) |
6 |
| Límite de capacidad de ruptura Icu (KA) |
10kA |
| Capacidad de ruptura en funcionamiento Ics (KA) |
7,50kA |
| Frecuencia nominal FN (HZ) |
50/60Hz |
| Tipo de corriente de disparo instantáneo |
Curva C |
| Vida de Servicio |
Vida mecánica |
10.000 |
| Vida eléctrica |
6.000 |
Descripción de la Función de control
El modo de control del I.G.A., se divide en modo automático y modo manual. El modo se configura a través del microrruptor en la parte frontal.
MODO AUTOMÁTICO: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. Cierre automático cuando la tensión es normal.
MODO MANUAL: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. No se cierra automáticamente cuando la tensión es normal.
Reconexión voltaje: 190V ± 10V
Subtensión: UV Trip: 160V ± 10V
Sobretensión: OV Trip: 275V ± 10V
Estado del Indicador
| COLOR |
ESTADO |
| Rojo permanente |
Normal o desconectado manualmente |
| Apagado |
Subvoltaje, Sobrevoltaje, Falta de fases, anomalías |
| Rojo parpadeo cada 0,5s |
Demora en conectar a la electricidad |
| Rojo parpadeo cada 1s |
Pérdida de voltaje |
