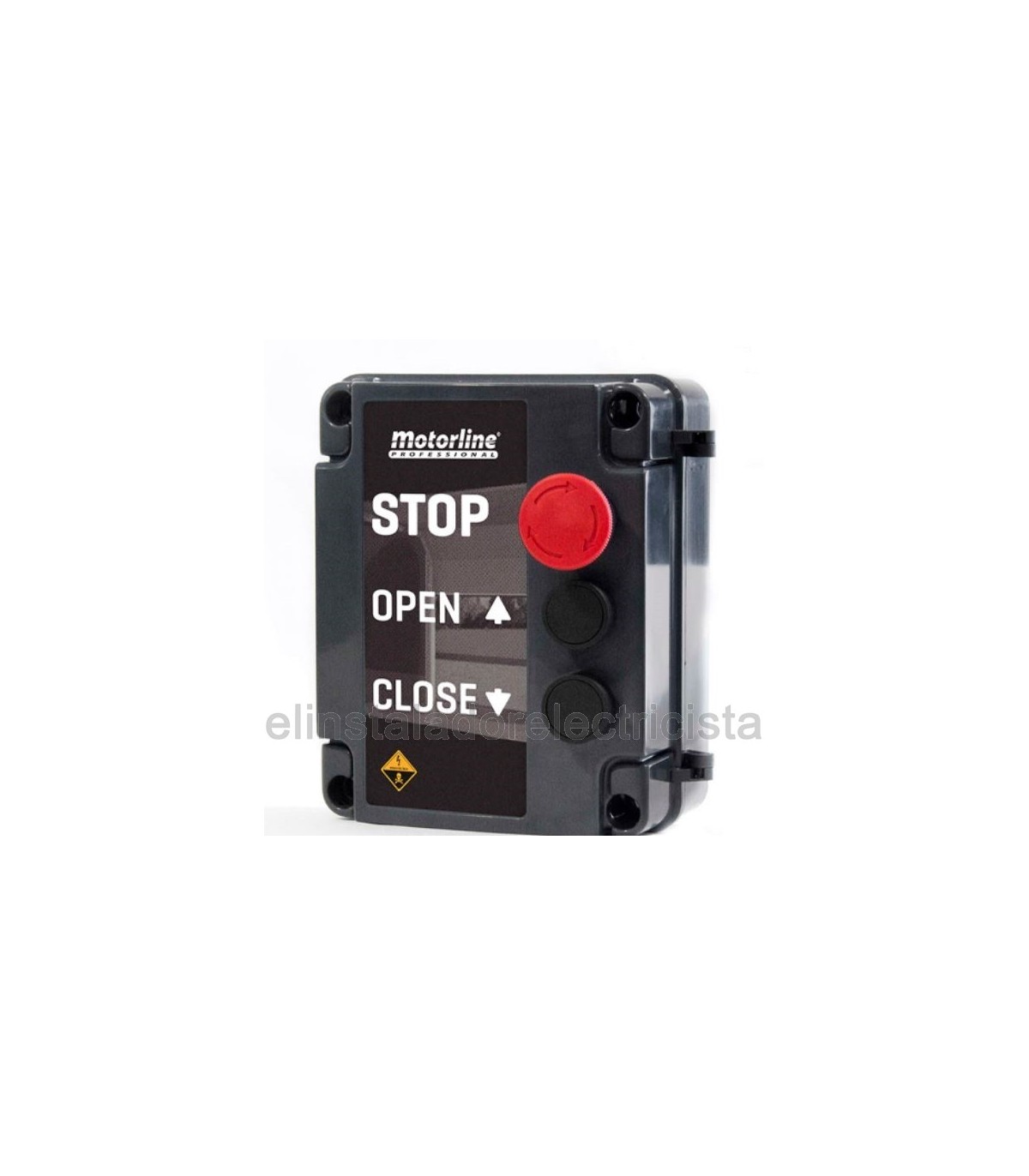

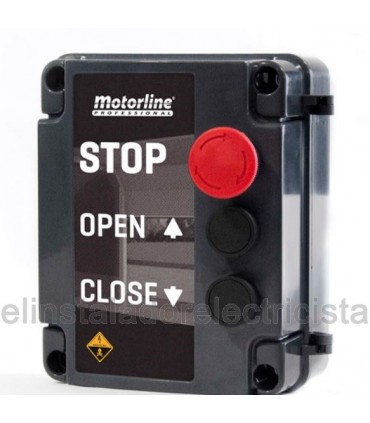

Cuadro de Control Puerta Seccional 400V. con botoneras

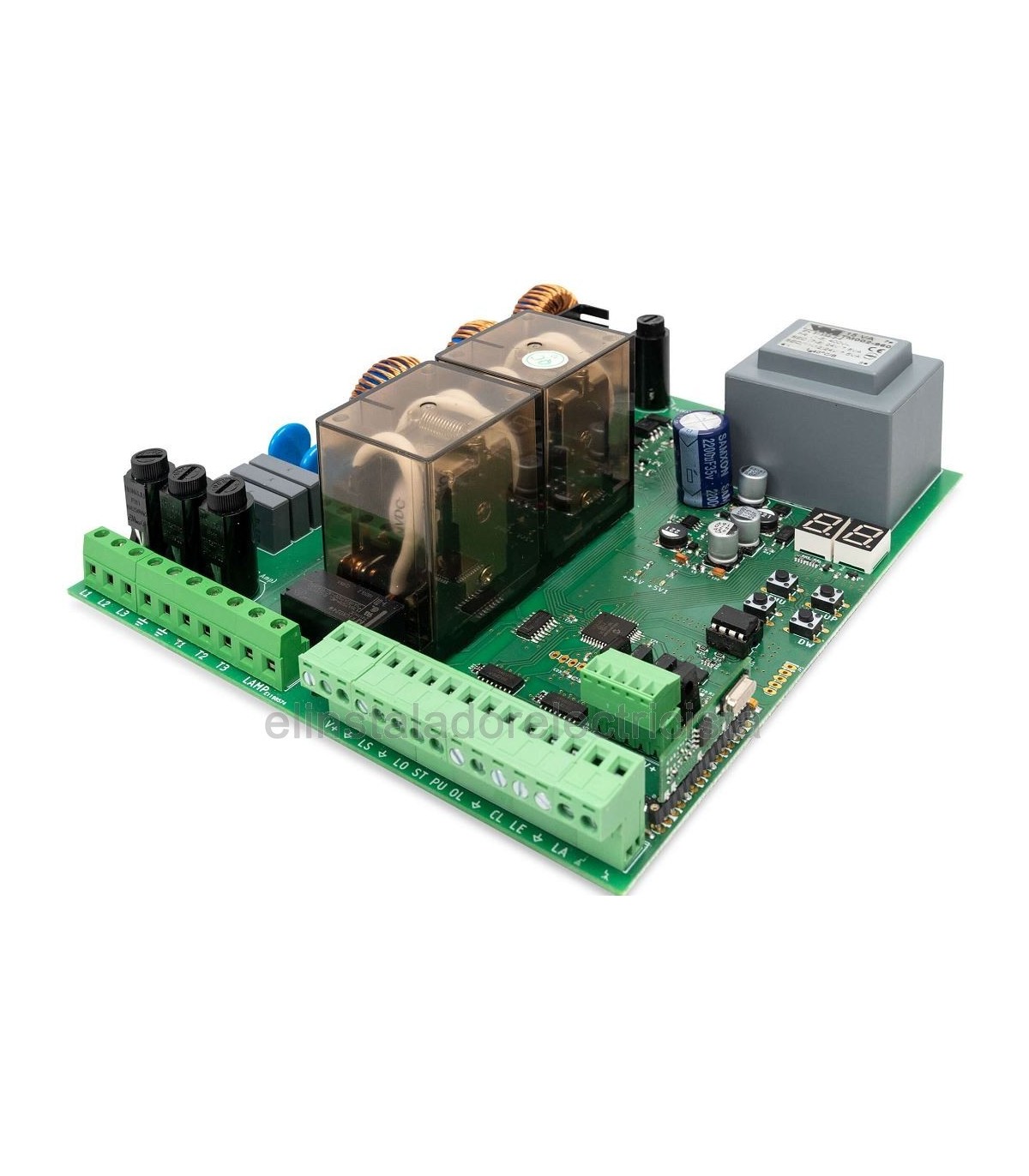

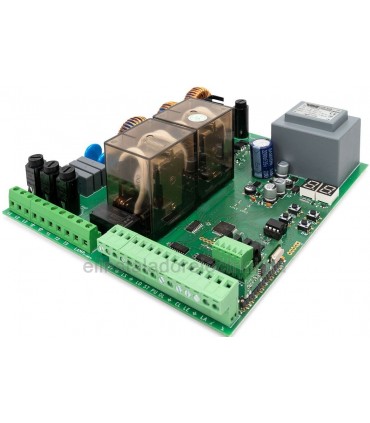

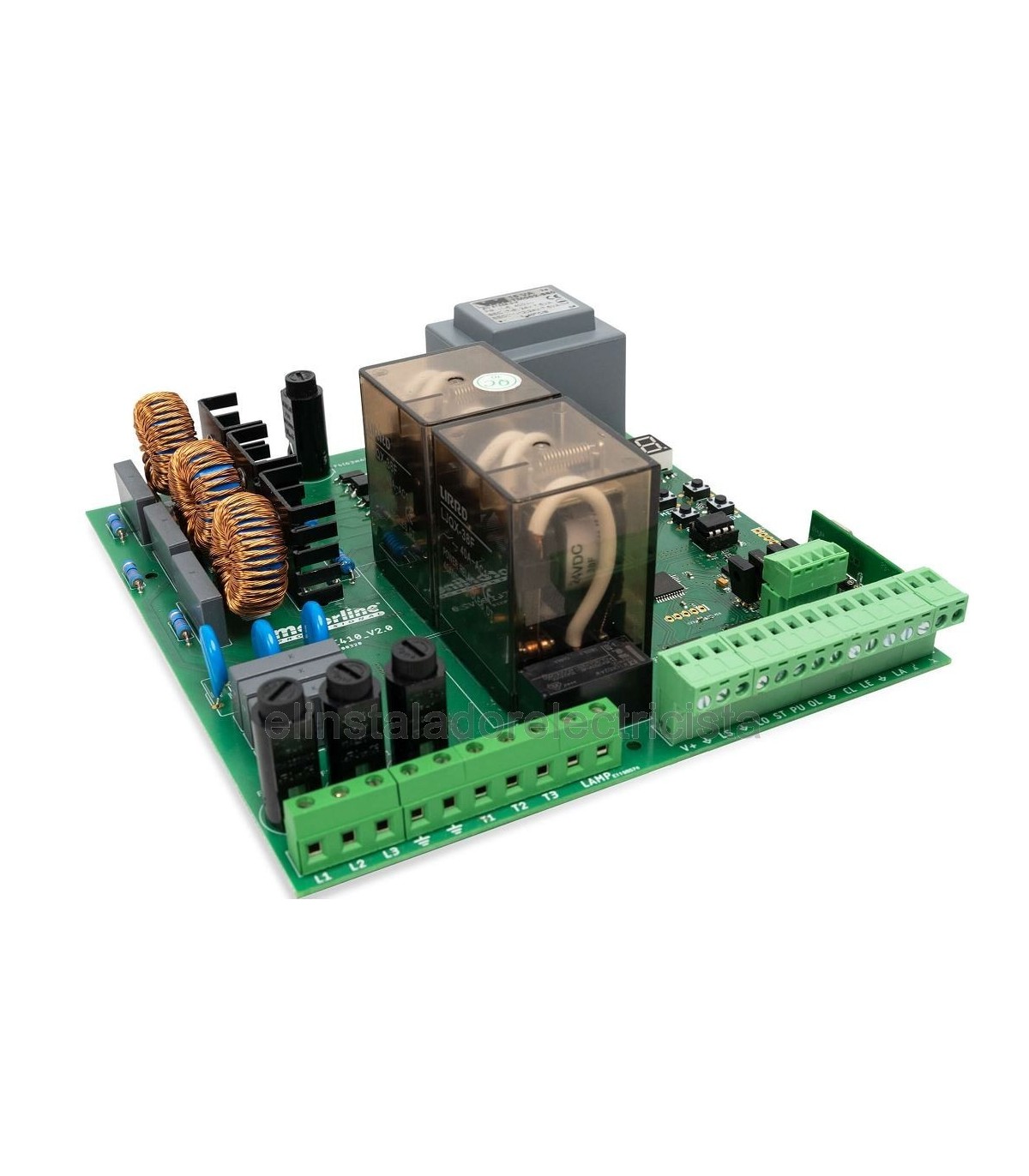

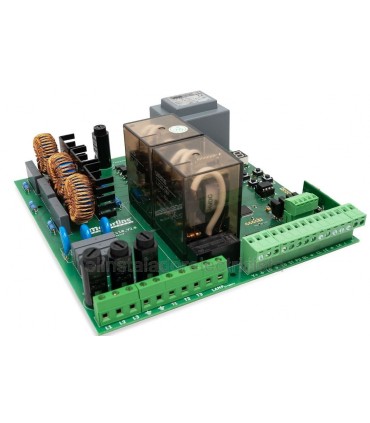

MC410 central electrónica para controlar motor de puerta seccional industrial con alimentación de 400V con sistema de control vía radio incorporado.

MC410 es una central electrónica trifásica (400V 3 fases) con sistema de arranque y paro suave, desarrollada principalmente para equipar los motores STARK (puertas correderas) y KVM115 (puertas seccionales) de la marca Motorline.

Las funciones de arranque y paro suaves permiten un funcionamiento más preciso, lo que ahorra todos los componentes mecánicos de la puerta y la automatización, así como la protección contra el aumento exponencial de corriente al arrancar de los motores AC.

El paro suave también reduce la probabilidad de que las puertas se bloqueen al cerrar, además de reducir el ruido al cerrar la puerta.

Características:

• Alimentación de la central 400V 3~ ±10% (50Hz-60hz)
• Salida para lámpara destellante (contacto NO) Relé NO Contact (16A máx.)
• Salida para lámpara destellante RGB 24Vdc (100mA máx)
• Salida para motor 400Vac (1500Wmáx)
• Salida para accesorios auxiliares 24Vdc (325mAmáx)
• Temperatura de funcionamiento -25°C a +55°C
• Receptor de radio incorporado 433,92Mhz
• Transmisores OP 12bits o Rolling Code
• Capacidad máxima de memoria 100 (apertura total) 100 (apertura peatonal)
• Dimensiones de la central 172 x 184 mm
• Fusibles F1-F2-F3 T 8A 250V
• Fusible F4 T 63ma 250V retraso

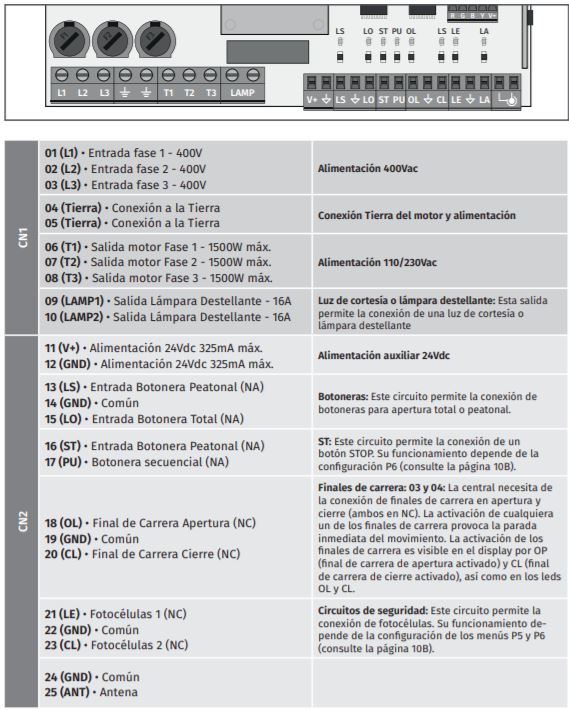

Conexiones MC410:

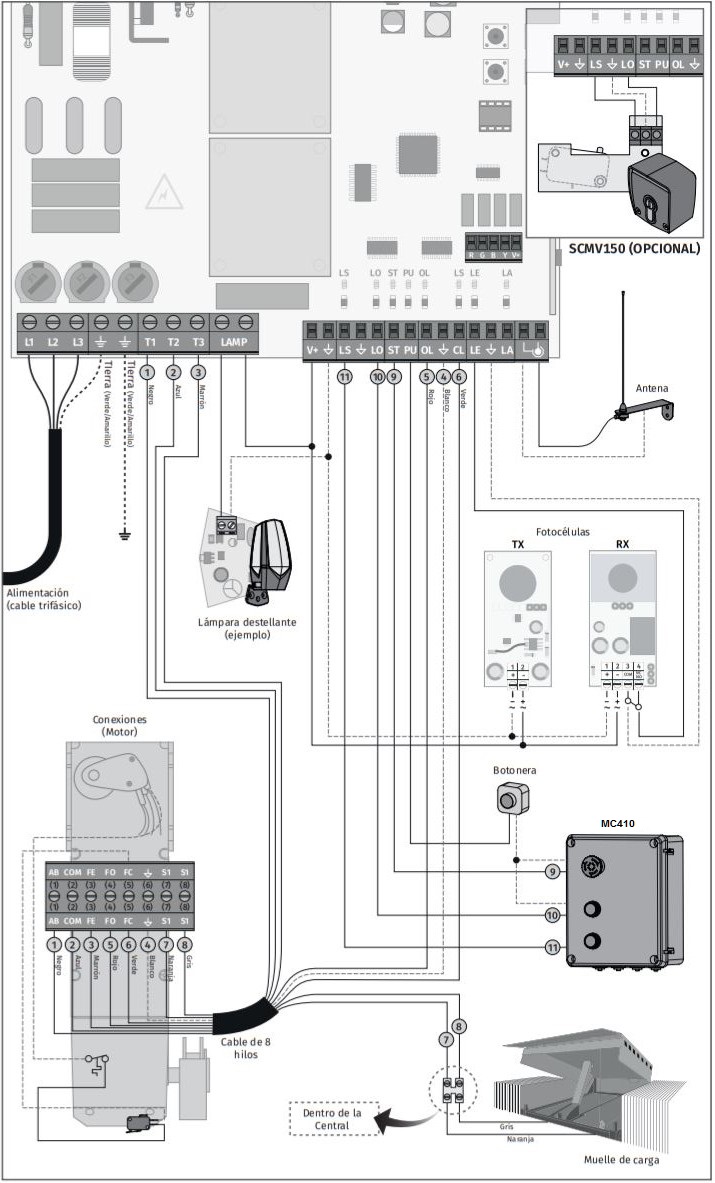

Esquema de conexiones motores modelos: KVM105, KVM110 y KVM115
