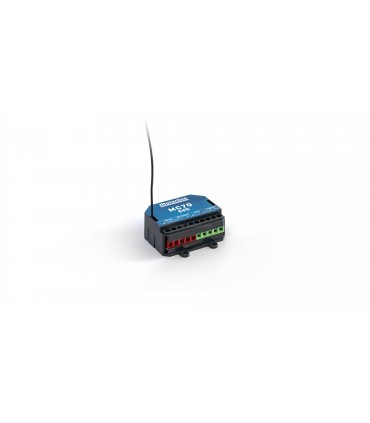

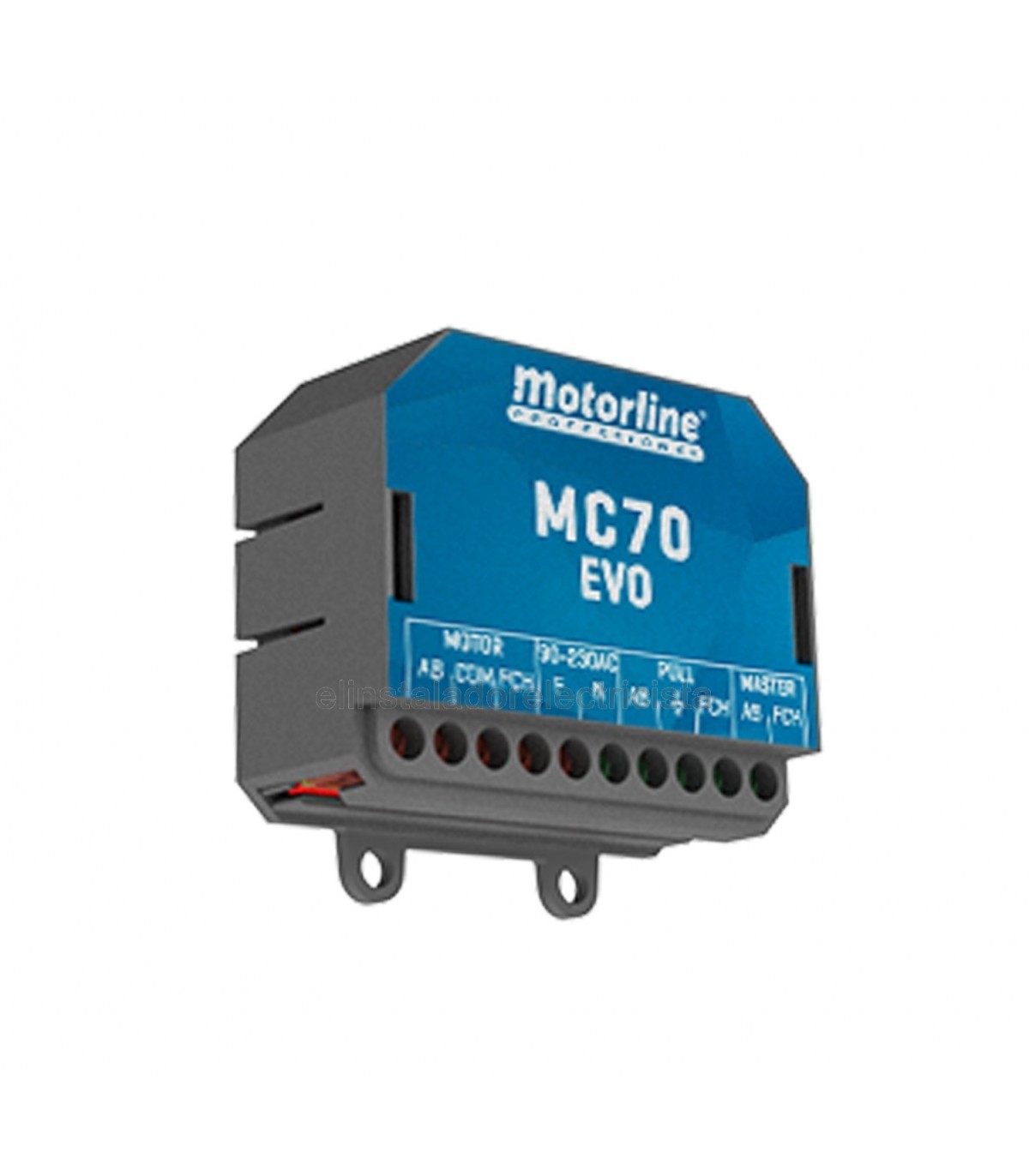

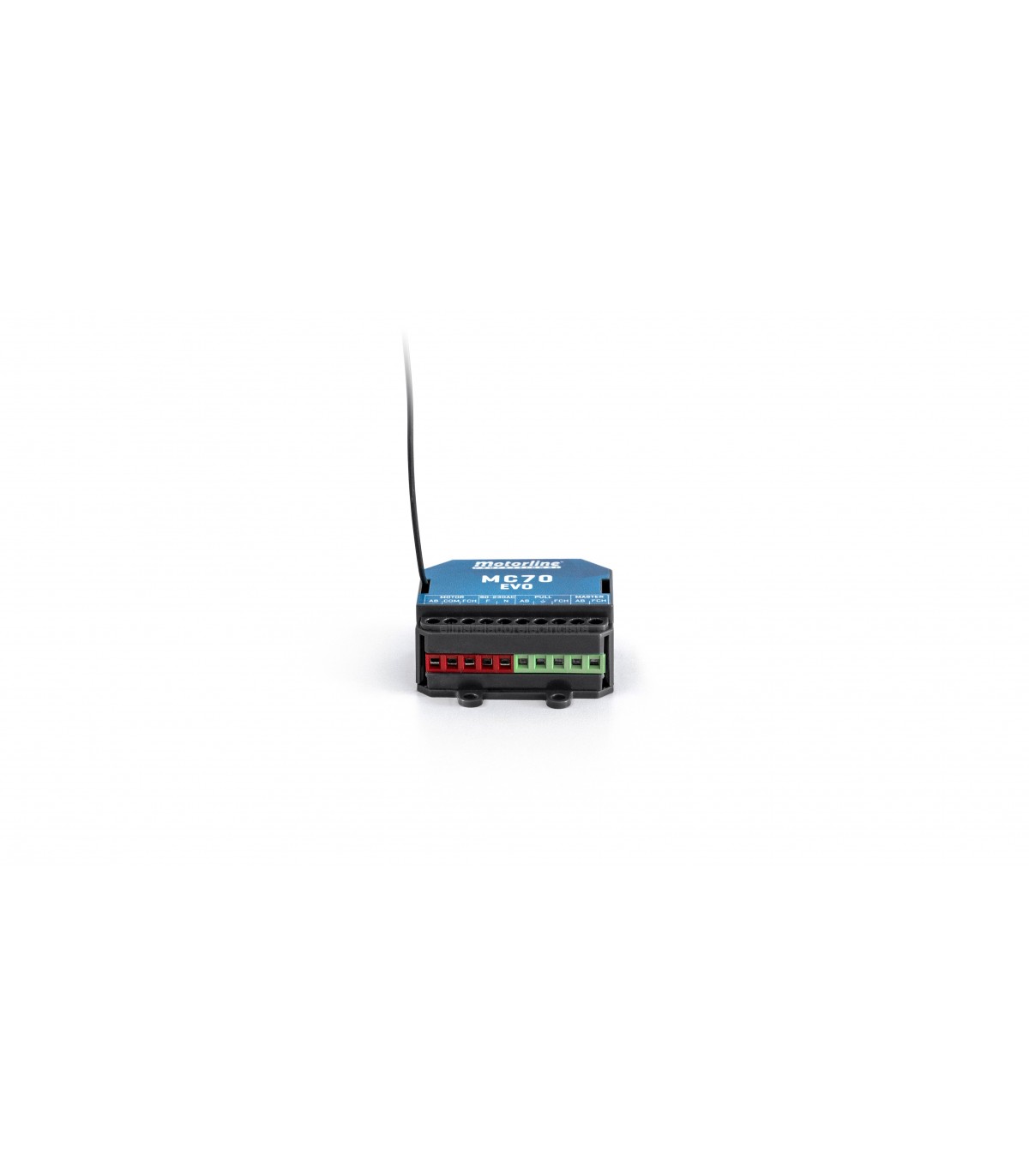

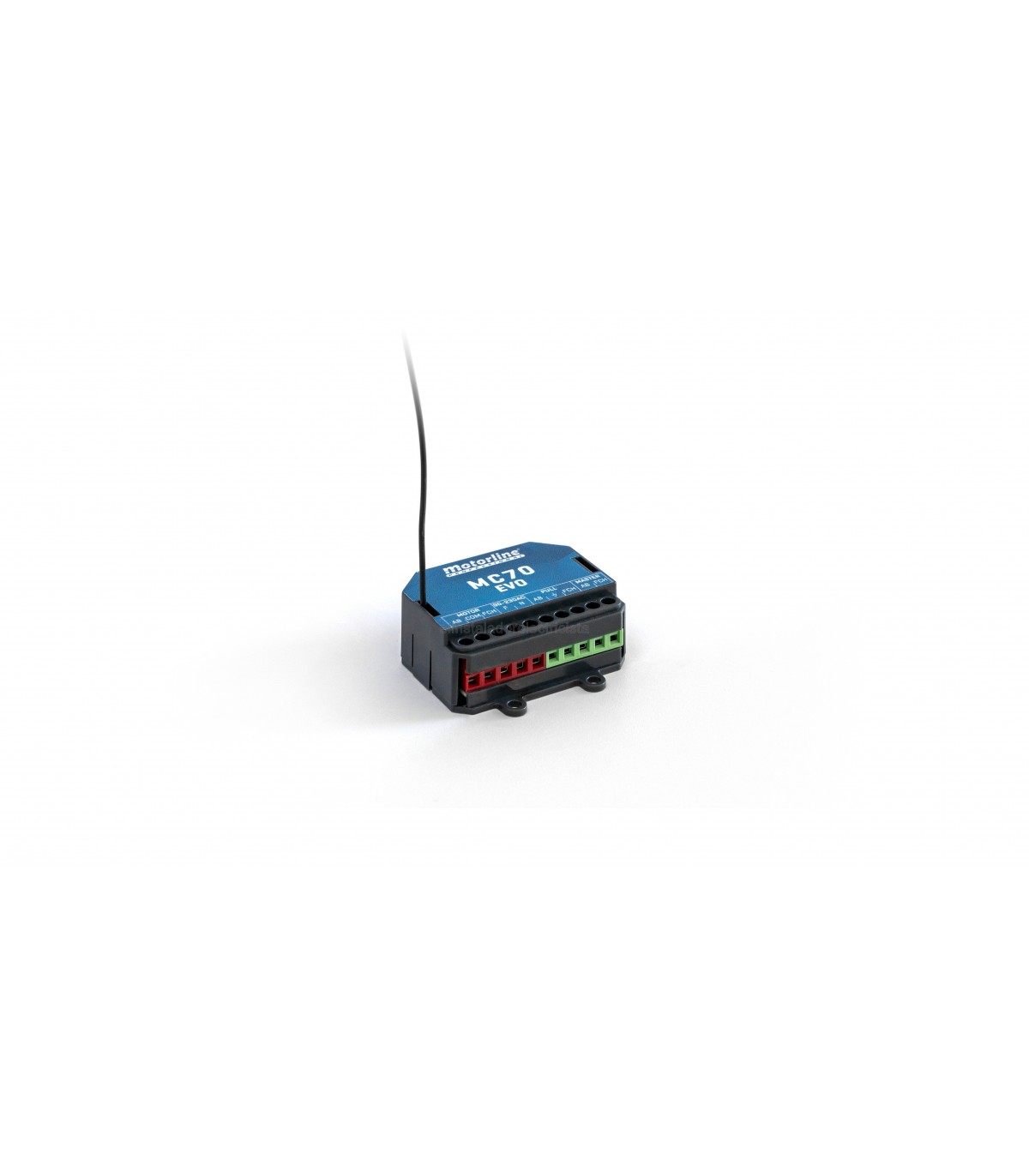

Receptor para persiana y toldo MC70EVO

Centralita receptor de pequeñas dimensiones para empotrar en cajetines eléctricos.

Esta central ha sido desarrollada para motores de enrollar. Su reducido tamaño permite instalarla en el interior de las cajas de conexiones, detrás de los interruptores eléctricos (botoneras). Dispone de 2 entradas para 1 o 2 botones, una para el control local y otra para el control centralizado, interconectando varias centrales MC70 EVO en la misma botonera (interruptor MASTER). Permite el funcionamiento con comandos a través de 1 o 3 botones, y toda la programación de los mismos es hecha a distancia, siendo necesario solamente el acceso a la fuente de alimentación o a una botonera para programar el 1º comando.

Central desarrollada para motores de enrollar TUB y ROLLING (cortinas, rejas de enrollar y persianas) hasta 750W, con tecnología para ser alimentada desde 100Vac hasta 230Vac.

Su pequeño tamaño permite instalarlo en el interior de las cajas de conexiones, que existen detrás de los interruptores eléctricos (botoneras).

Esta central permite la programación de comandos Rolling Code Motorline hasta un máximo de 120 comandos. Pero eso no es todo. También es posible programar comandos en serie, sin salir de la programación.

Otras características:

• Posibilidad de controlar a través de la botonera
• Programación a distancia
• Centralización de todos los motores con un interruptor común a todas las centrales de subida y bajada total
• Protección contra picos de tensión y de corriente
• Protección contra cortocircuito
• Más de 50 metros de alcance, en campo abierto
• Algoritmo para reducir el riesgo de eliminar comandos involuntariamente

Características principales:

• Alimentación -> 230Vac/110Vac 50-60Hz
• Salida del motor -> 750W Máx
• Receptor radio incorporado -> 433,92 MHz
• Temperatura de funcionamiento -> -20°C a 70ºC
• Nº de canales -> 30 comandos
• Tipo de código -> Rolling Code
• Grado de protección -> IP44
• Tiempo máximo de trabajo fijo por maniobra -> 4 min
• Medidas de la central con caja -> 56x44x23mm
• Material de la caja -> ABS

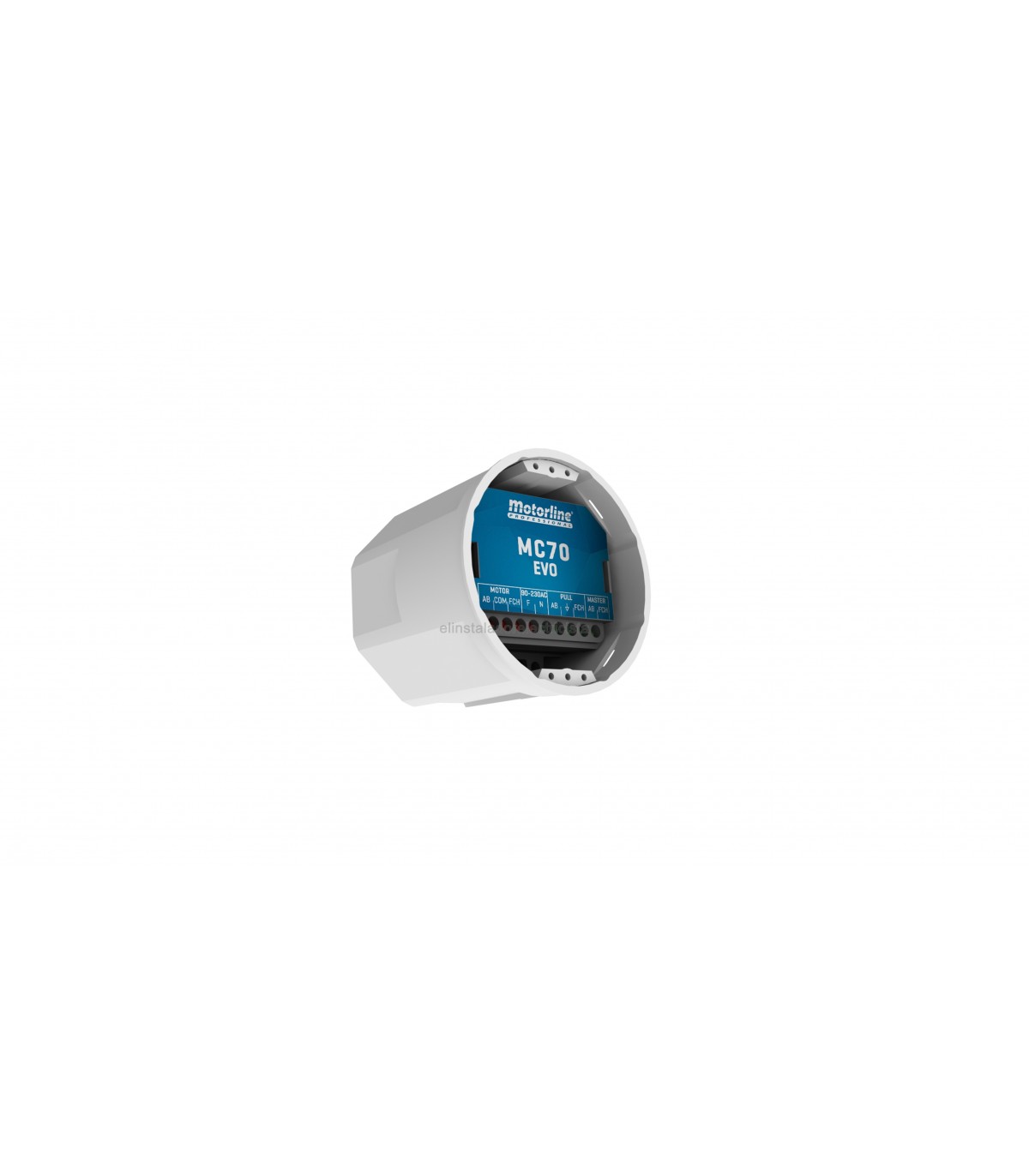

Su pequeño tamaño permite ser instalado dentro de los cajetines de conexiones detrás delos pulsadores existentes.

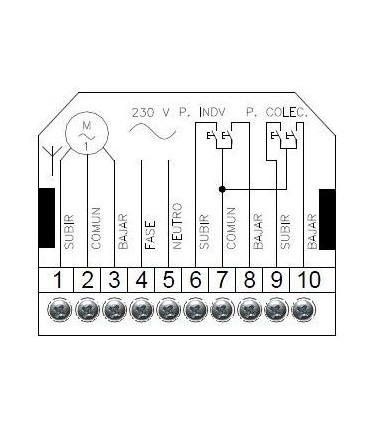

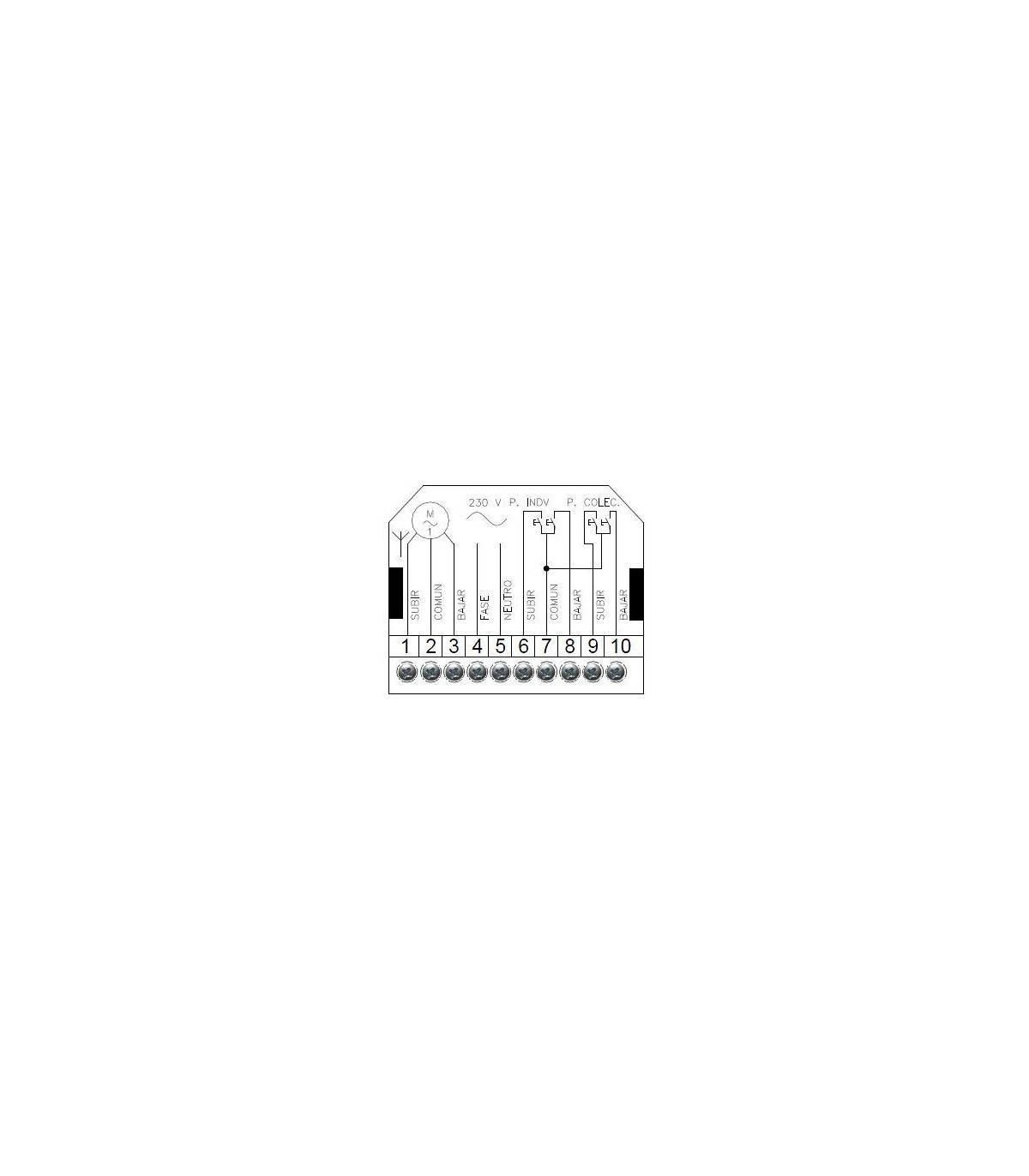

Conectores:

1. Salida motor  –   apertura
2. Salida motor ­­ –  común
3. Salida motor – cierre
4. Entrada de línea de 230V (fase)
5. Entrada de línea de 230V (neutro)
6. Conexión pulsador de pared – apertura (NA)
7. Conexión pulsador de pared – común
8. Conexión pulsador de pared – cierre (NA)
9. Conexión pulsador de pared – MASTER  apertura (NA)
10. Conexión pulsador de pared – MASTER cierre (NA)
