Las redes HFC cada vez usan más y más la fibra óptica. El CABLE RANGER 3.1 incluye una entrada para medidas ópticas que permite a los técnicos de campo no solo llevar a cabo medidas de potencia óptica, sino que gracias al conversor óptico a RF que incorpora también les permite tomar todas las medidas de RF relacionadas con RFoG (Radiofrequency Over Glass - Radiofrecuencia sobre Fibra). En este modo la medida de potencia óptica se muestra junto al resto de medidas.
RFoG se está popularizando entre los operadores de CATV porque les permite beneficiarse de las ventajas de la fibra óptica para competir con los proveedores de servicios FTTH.

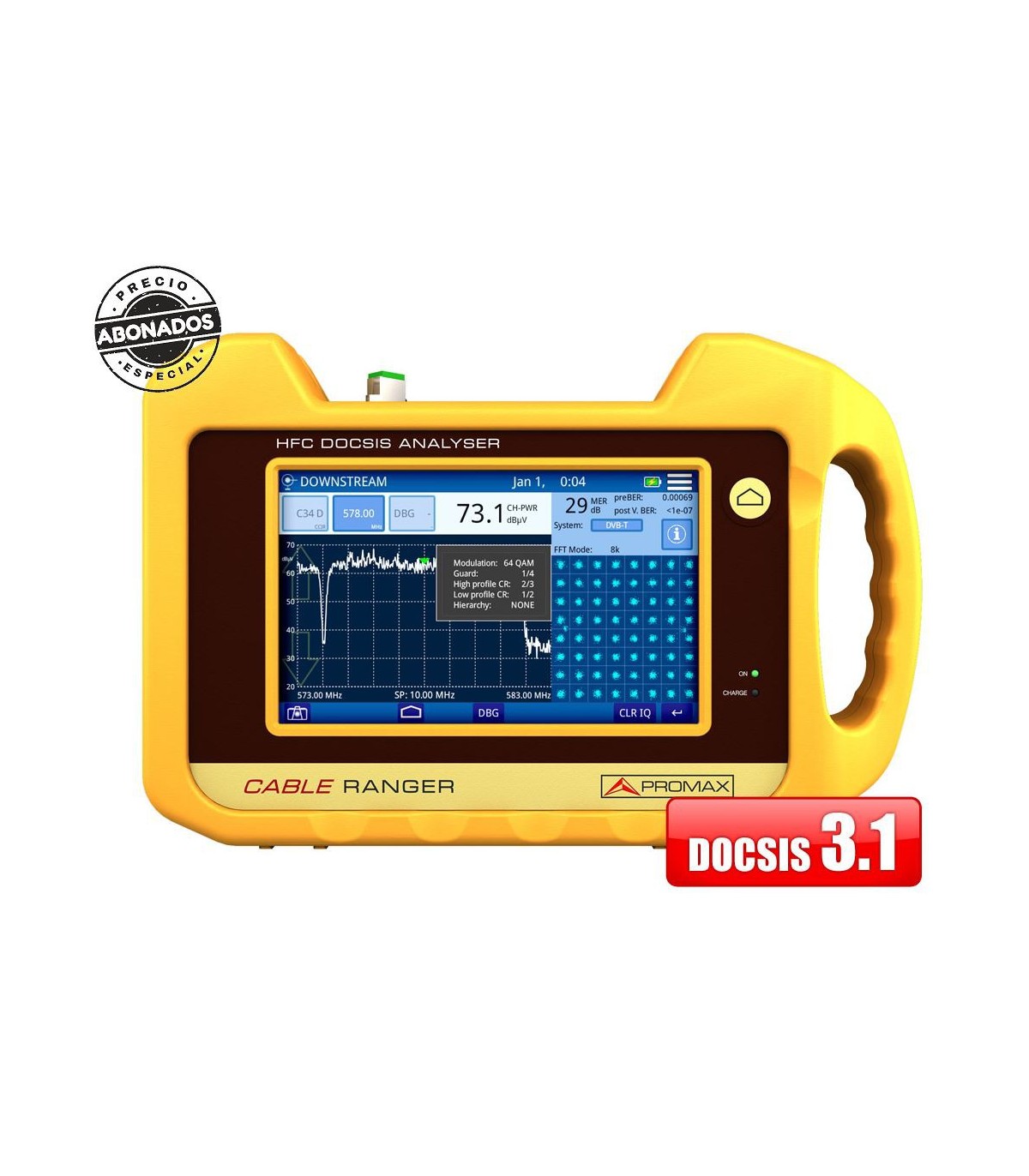

El CABLE RANGER 3.1 está diseñado para ser muy facil de utilizar a la vez que para brindar todas las medidas requeridas para trabajar con las complejas redes híbridas de cable coaxial DOCSIS 3.0/3.1 y fibra óptica que existen en la actualidad. El funcionamiento del CABLE RANGER 3.1 es sencillo y está basado en un menú gráfico que se controla desde la pantalla táctil. Un botón de acceso directo “Home” le ayuda a regresar a la página principal del menú sin importar en qué función se esté usando.
Especificaciones:
|
ANALIZADOR DE ESPECTROS
|
Cubre los requerimientos de RF DOCSIS 3.0 y DOCSIS 3.1
|
|
Frecuencia
|
De 5 a 2700 MHz (resolución 10 kHz)
|
|
Ancho de banda de resolución
|
220 kHz / 2 MHz
|
|
|
CABLE MODEM INTEGRADO
|
DOCSIS 3.1
|
|
|
DOCSIS BONDING GROUP
|
|
|
Emulación de cable módem
|
32/8 canales
|
|
Sintonía Downstream
|
32 canales
|
|
|
MEDIDA DE NIVEL
|
|
|
Margen dinámico
|
De -50 a -60 dBµV
|
|
Margen de medida
|
50 dB
|
|
|
ANÁLISIS DE CANALES DIGITALES
|
|
|
Banda de frecuencias
|
De 10 a 2700 MHz
|
|
BER, MER, Potencia, Constelación
|
DVB-C/C2, DVB-T, QAM Annex A/B/C, ISDB-T, J.382
|
|
|
ANÁLISIS DE CANALES SATÉLITE
|
|
|
Banda de frecuencias
|
De 950 a 2150 MHz
|
|
BER, MER, Potencia, Constelación
|
DVB-S, DVB-S2
|
|
Alimentación a LNB
|
13 V / 18 V
|
|
|
ENTRADA DE FIBRA ÓPTICA
|
Incluida
|
|
Medidor de potencia óptica
|
De 1100 a 1700 nm
|
|
Longitudes de onda calibradas
|
1310, 1490 y 1550 nm
|
|
|
ANÁLISIS DE CANALES ANALÓGICOS
|
|
|
Banda de frecuencias
|
De 10 a 2700 MHz
|
|
Medidas
|
Nivel, C/N, CTB-CSO, HUM, Demodulación de sonido FM
|
|
|
ENTRADAS Y SALIDAS
|
-
- Conector de entrada de RF Tipo F, reemplazable
- SC-APC (Fibra óptica)
- Ethernet
- USB, mini-USB
|
|
|
FUNCIONES
|
-
- Cablemodem DOCSIS 3.1 integrado
- Adquisición de Datos
- Test & Go
- Scan
- Hum
- Navegador Web
- Tilt
- Test IPTV, VOIP
- Capturas de pantalla
- Medida de la tensión de entrada
- Medida de la Potencia RF
- Generador de Test Upstream
- Analizador de Espectros de Upstream
- Grupo DOCSIS Bonding
- Ranging Process
- Registering Process
- Plan de canales: Estándar hasta 10, personalizado hasta 30
- Medidor de Potencia Óptica
- Conversor Óptico a RF
|
|
