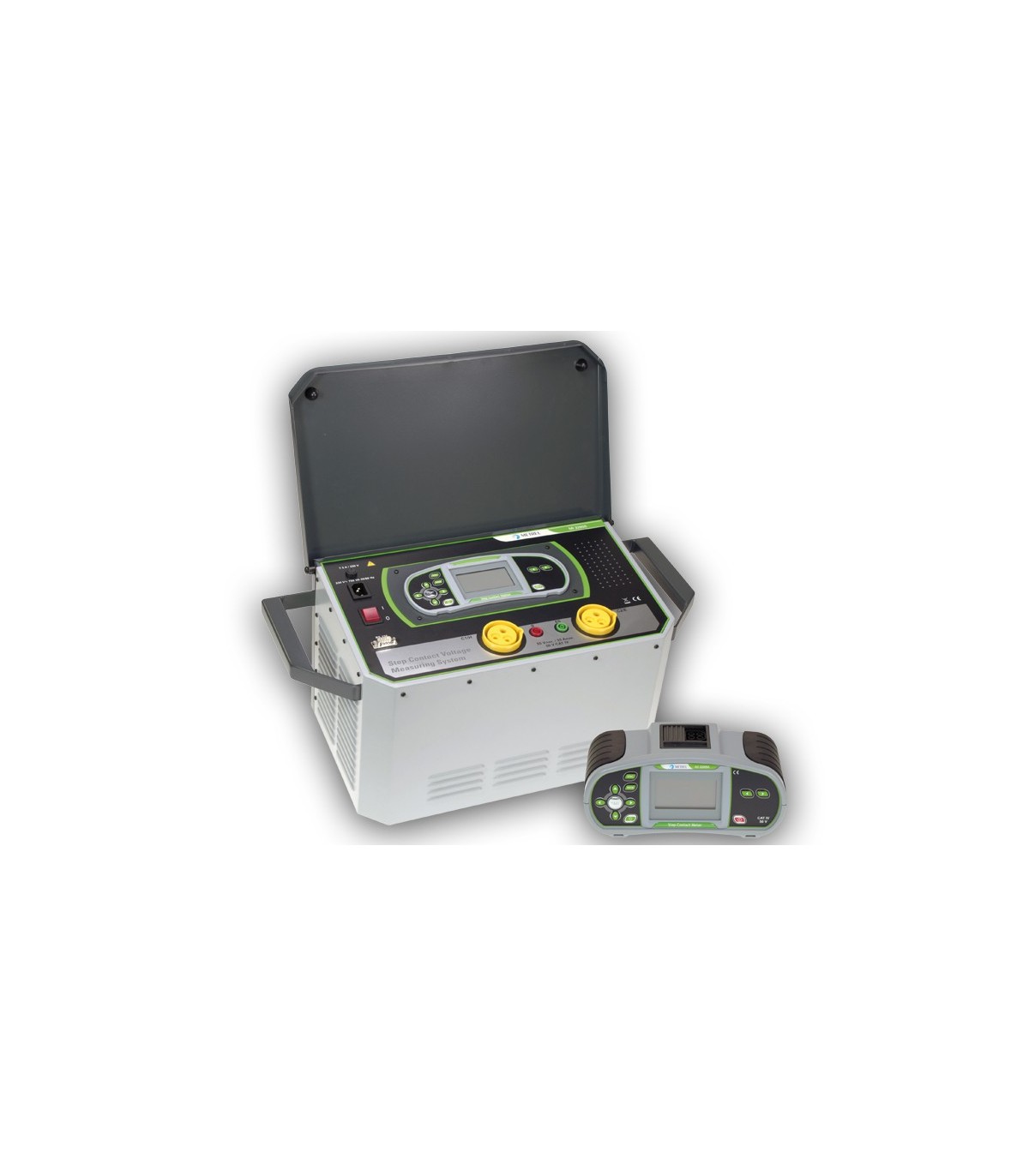

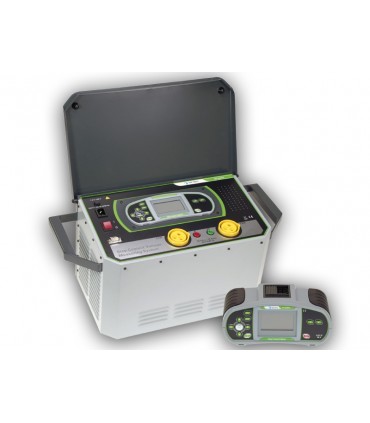

El sistema está formado por la Estación, que genera la corriente y el Medidor de tensión autónomo. Gracias a su alta corriente de prueba (hasta 55 A) y la eficaz cancelación del ruido, el MI 3295ST garantiza una alta precisión y estabilidad de las mediciones de las tensiones de paso y de contacto con una resolución de hasta 10 μV. Es posible utilizar simultáneamente varios voltímetros para agilizar el análisis de la distribución de la tensión alrededor del objeto comprobado. Se puede guardar todos los resultados y parámetros en la memoria del equipo para su posterior descarga, análisis e impresión de informes con la ayuda del Software para PC Metrel ES Manager o HVLink PRO.

Software

El software para PC Metrel ES Manager o HVLink PRO incluido en el kit estándar permite descargar y analizar los resultados e imprimir informes.

Funciones de medición:

• Tensión de paso
• Tensión de contacto
• Resistencia de tierra específica
• Resistencia de tierra
• Potencial
• Corriente de fuga

Características clave

Precisión: alta precisión de las mediciones gracias a una elevada corriente de hasta 50 A y a la supresión eficaz del ruido.

Inmunidad al ruido: excelente inmunidad, incluso frente a corrientes de tierra cambiantes.

Medidor autónomo de tensión de paso y contacto: no son necesarios largos cables de potencial; se pueden utilizar varios medidores simultáneamente.

Seguro: gran seguridad gracias a la baja tensión de salida (55 V).

Peso reducido: el peso de la Estación es de sólo 29,5 kg.

Memoria: es posible guardar hasta 1.000 resultados de pruebas en la memoria interna de tres niveles del sistema.

Datos técnicos

Equipo inyector:

Tamaño: 563 X 275 X 257 mm

Peso (sin accesorios): 29,5 kg

Equipo medidor:

Tamaño: 320 X 103 X 115 mm

Peso (sin accesorios): 1.3 kg

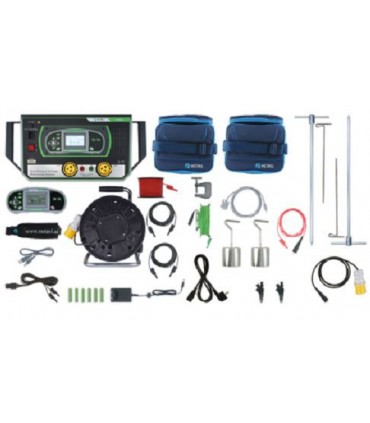

Contenido del Kit Estándar:

• Equipo MI 3295M
• Equipo MI 3295ST
• Cable de red
• Sonda de tensión de paso (25 kg), 2 uds
• Pica de tierra de corriente
• Pica de tierra de potencial
• Cable de prueba de corriente, 50 m, negro, 10 mm2, con cocodrilo, en rollo
• Cable de prueba de corriente, 10 m, negro, 10 mm2, con cocodrilo
• Cable de prueba, negro, 2 x 3 m
• Cable de prueba, verde, 10 m
• Cable de prueba, negro, 1,5 m
• Cable de prueba, rojo, 50 m
• Cable de conexión con cocodrilo, rojo, 1 m
• Cocodrilos, 2 uds
• Cable RS232
• Cable USB
• Bolsa de transporte, 2 uds.
• Correa para el cuello
• Pilas NiMH tipo AA, 6 uds
• Adaptador de alimentación
• CD con manual de instrucciones y software para PC HVLink PRO
• Manual de instrucciones
• Certificado de calibración

Accesorio disponible:

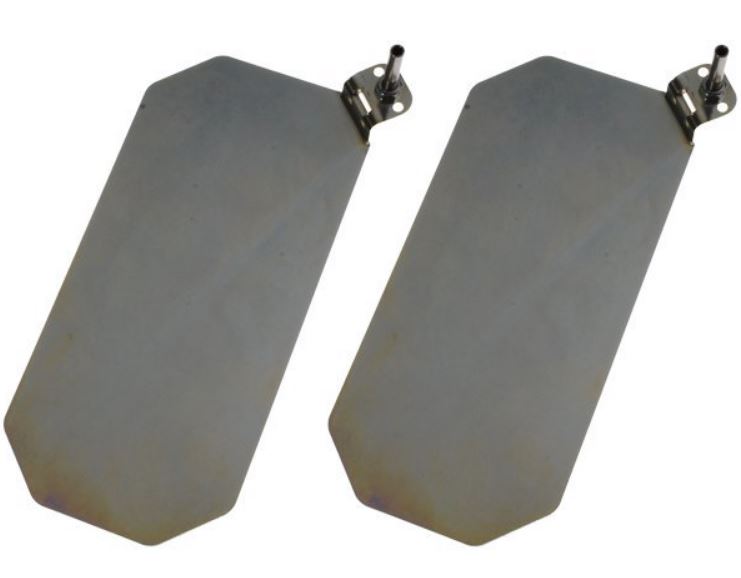

Placas de medición Metrel S 2053
