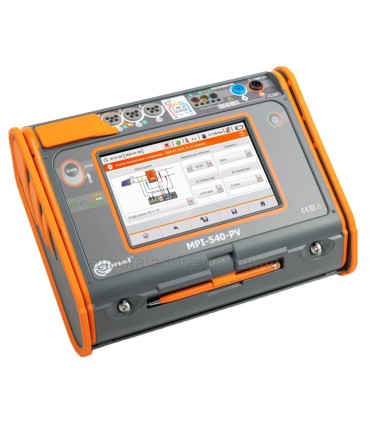

Este equipo pertenece a una nueva categoría de instrumentos de medida denominada Auditor, ya que dispone de tres funciones: Analizador de redes, equipo multifunción y calculadora de pérdidas.
Además, es válido para REBT, auditorías energéticas y acciones de eficiencia.
Especificaciones técnicas:
Mucho más que un medidor multifuncional
- La pantalla táctil de 7” más grande del mercado – extraordinaria ergonomía y sencillez de manejo
- Tarjeta microSD extraíble – aumento sencillo de la capacidad de la memoria
- Batería de Li-Ion – funcionamiento más prolongado del medidor
- MPI-540-PV: medición de instalaciones fotovoltaicas según norma EN 62446
- MPI-540-PV: Informe de prueba de instalación fotovoltaica con software Sonel Reports PLUS
- Registrador trifásico de los parámetros de redes de energía eléctrica – diagnóstico básico de la calidad de la alimentación
- Lectura de los datos actuales de los parámetros de la red – evaluación inmediata del dispositivo estudiado
- Parámetros medidos en la clase S de la norma EN 61000-4-30 – gran precisión de las mediciones
- Calculadora de pérdidas de energía – diagnóstico rápido de potenciales ahorros
- Medición de todos los parámetros de la protección contra descargas eléctricas – un instrumento en lugar de varios
- Rápida medición del bucle de defecto con interruptor RCD sin desconexión (hasta varios segundos) – ahorro de tiempo
- Autotest – posibilidad de realizar mediciones automáticas en una secuencia – simplificación de las mediciones
- Ruta rápida de las mediciones al informe – ahorro de tiempo
Especificaciones técnicas:
El medidor tiene una funcionalidad superior a la media. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena.
El instrumento MPI-540-PV puede medir instalaciones fotovoltaicas de acuerdo con la norma EN 62446:
- continuidad de las uniones protectoras y equipotenciales,
- resistencia de tierra,
- resistencia de aislamiento en el lado de DC,
- tensión de circuito abierto UOC,
- corriente de cortocircuito ISC,
- corrientes de trabajo y potencias tanto en DC como en AC,
- eficiencia del inversor.
- MPI-540 / MPI-540-PV puede registrar los parámetros de redes de energía eléctrica 50/60 Hz en la clase S de la norma EN 61000-4-30:
- tensiones L1, L2, L3 – valores medios en un rango hasta 500 V,
- corrientes L1, L2, L3 – valores medios, medición de la intensidad en un rango hasta 3 kA (en función de las pinzas de corriente utilizadas),
- frecuencia en el rango 40 Hz – 70 Hz,
- potencia activa (P), reactiva (Q), aparente (S),
- factor de potencia (PF), cosφ,
- armónicos (hasta el 40 en tensión e intensidad),
- distorsión armónica total THD para corriente y tensión.
- MPI-540 / MPI-540-PV se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:
- impedancia del bucle de defecto (también en circuitos con interruptores RCD),
- parámetros de los interruptores RCD,
- resistencia de aislamiento,
- resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo),
- continuidad de las conexiones de protección y equipotenciales,
- medición de la iluminación,
- test de secuencia de fases,
- test de sentido de giro de un motor
