Medidor Multifunción Instalaciones Eléctricas REBT Sonel MPI-520

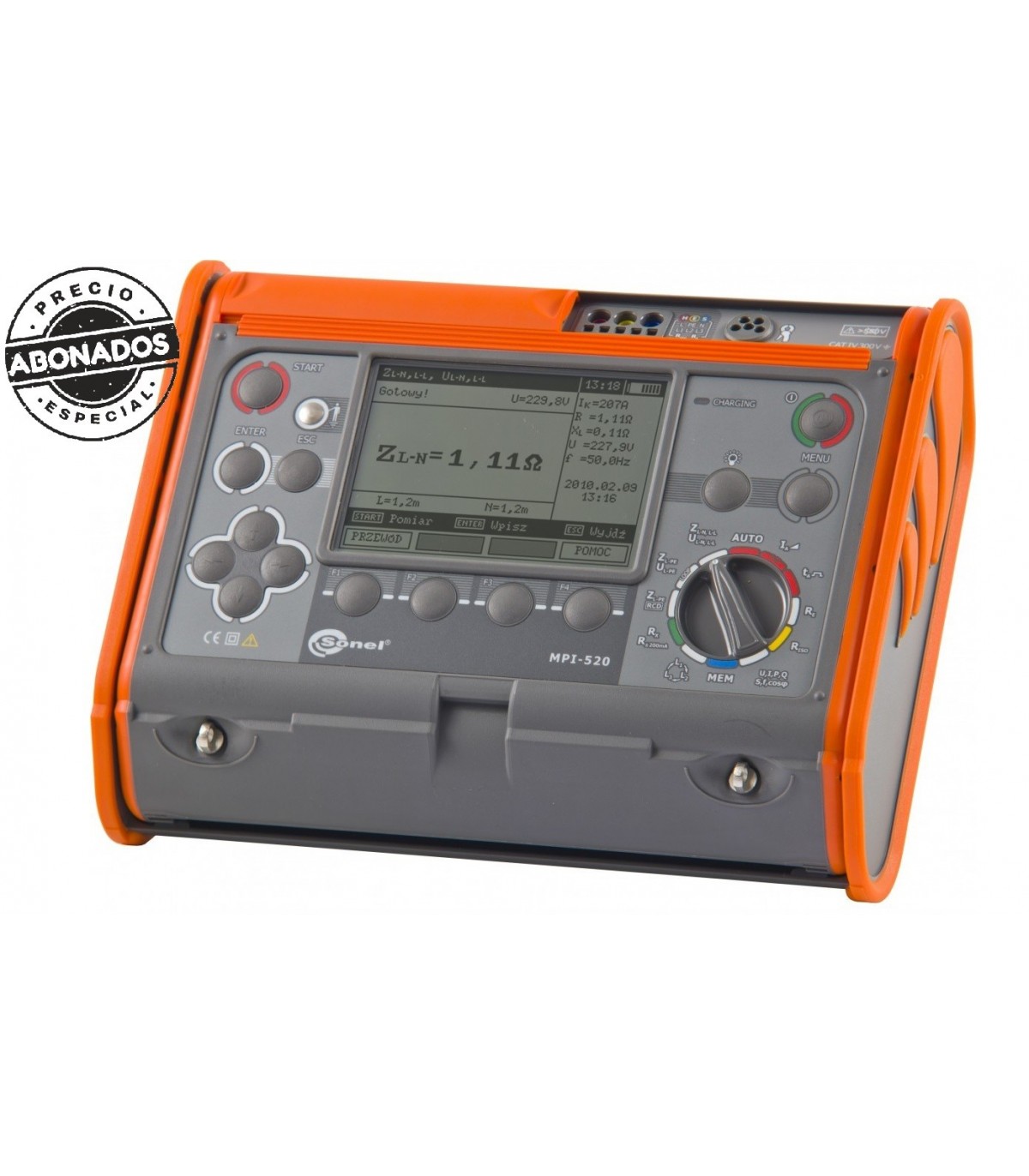

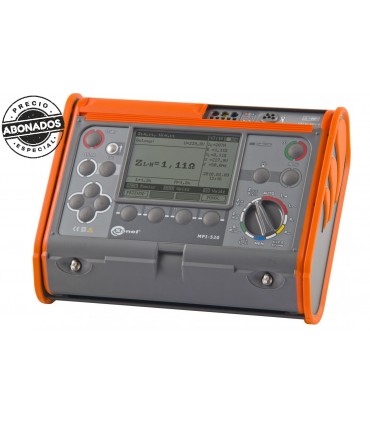

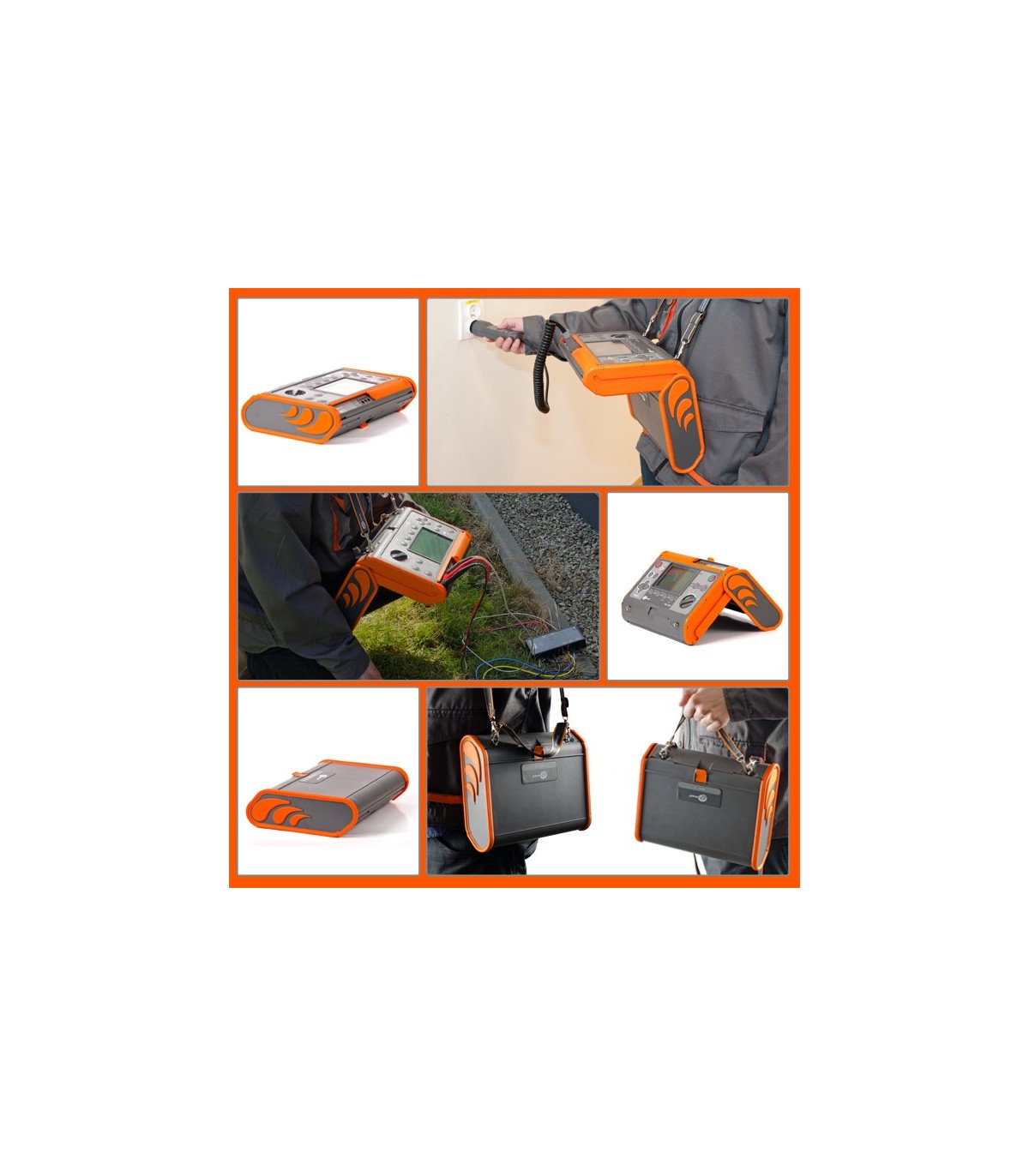

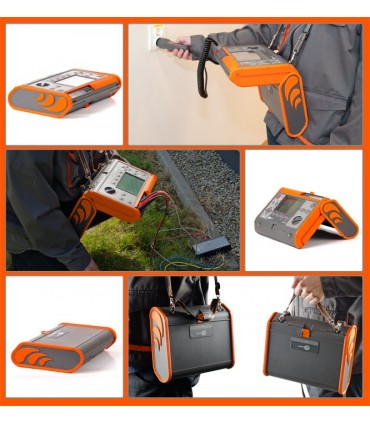

El medidor multifunción MPI-520 está indicado para realizar diagnósticos de acuerdo con el estándar IEC 61557.

El medidor digital MPI-520 está diseñado para medir impedancia en bucles de cortocircuito sin disparo de la protección diferencial, mide también los parámetros RCD, resistencia de puesta a tierra, continuidad y comprobación de secuencia de fases. Además mide tensión alterna, corriente, frecuencia y potencia.

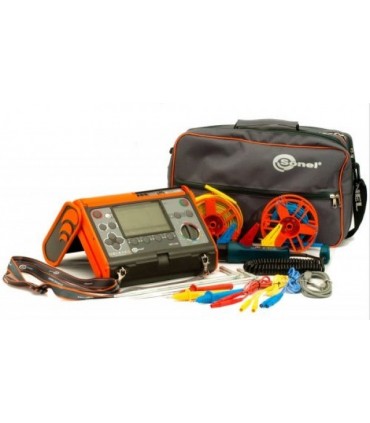

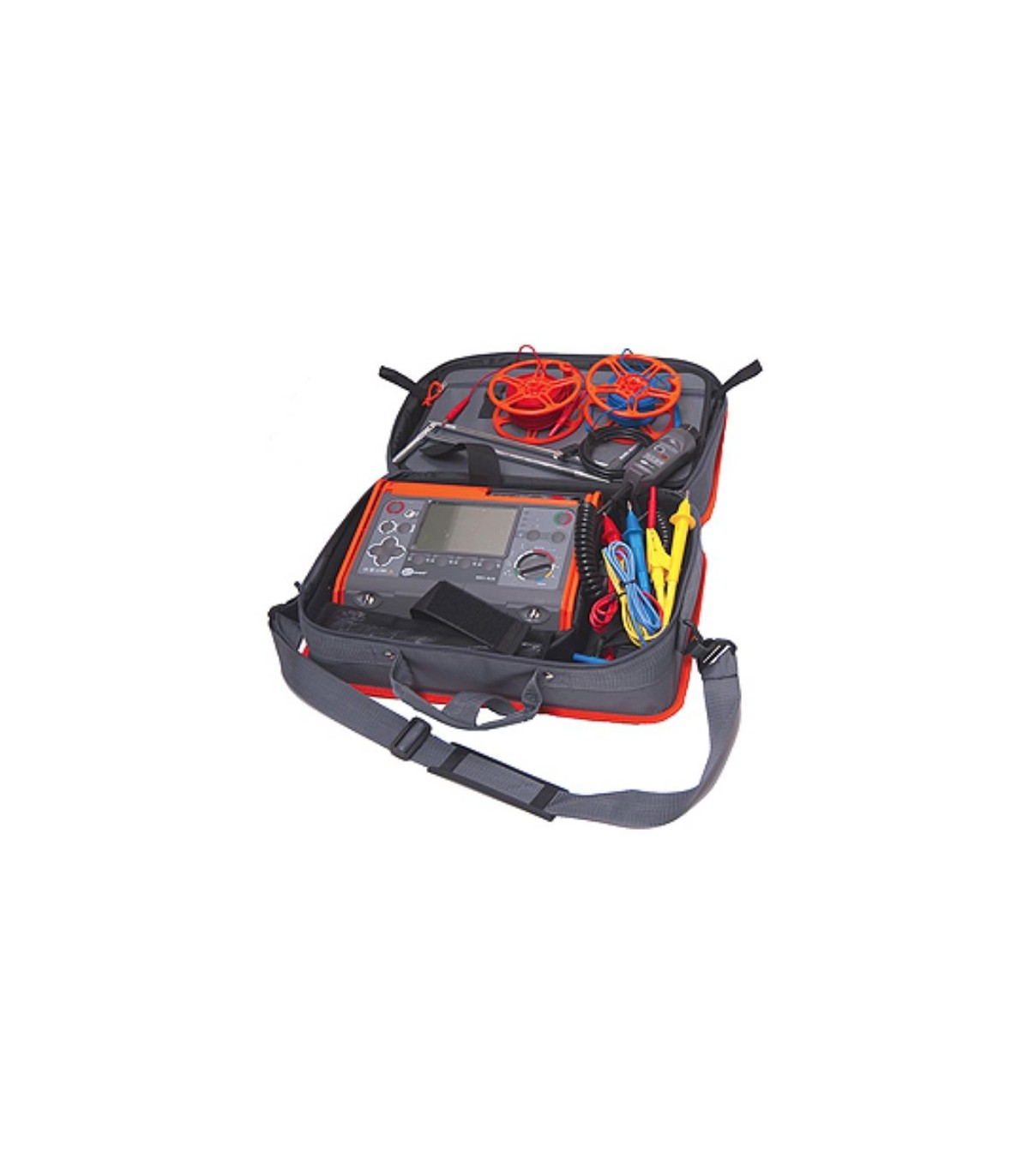

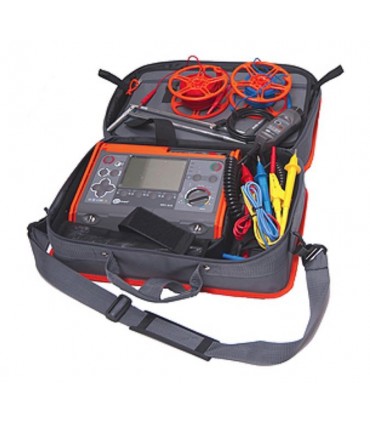

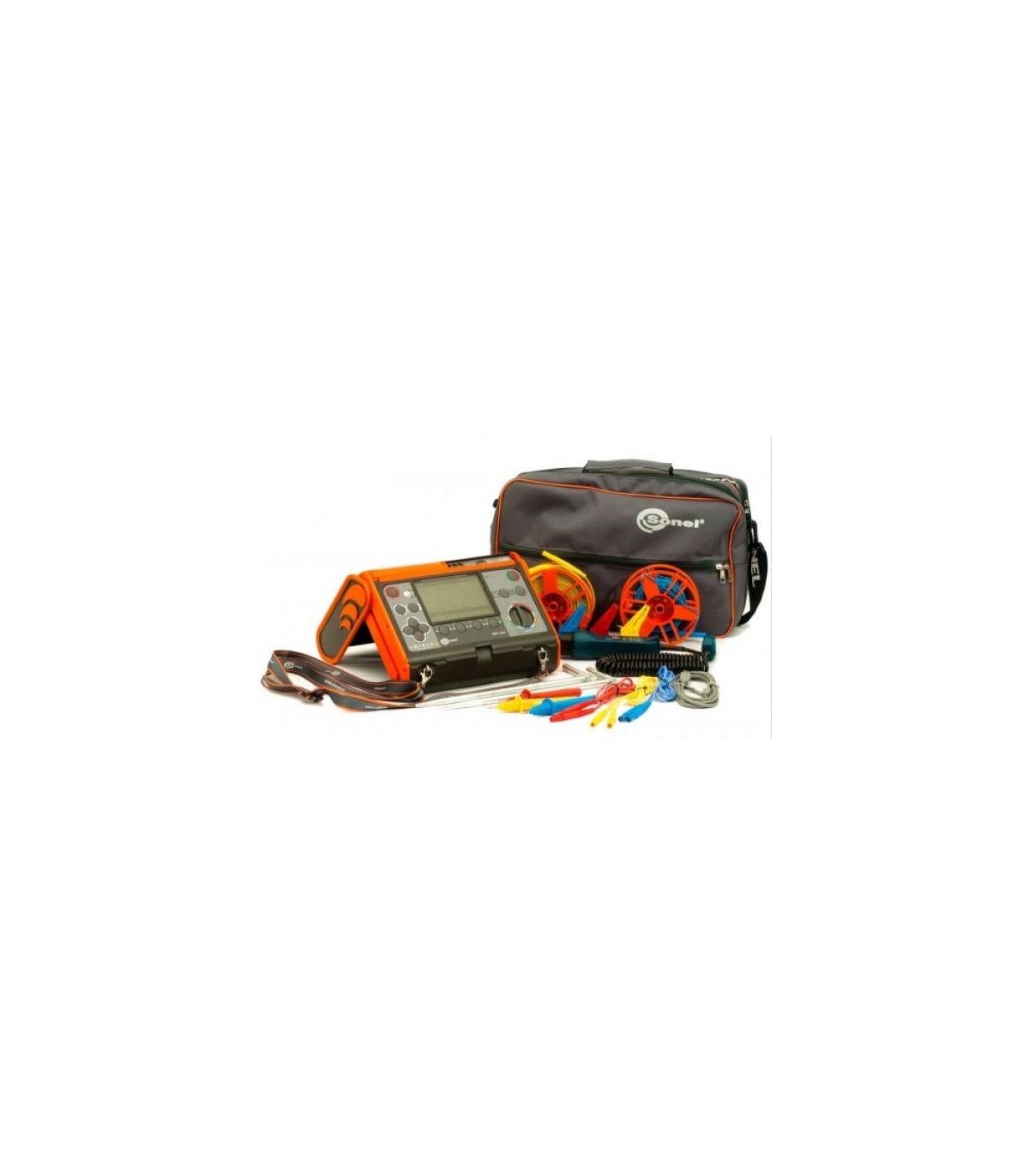

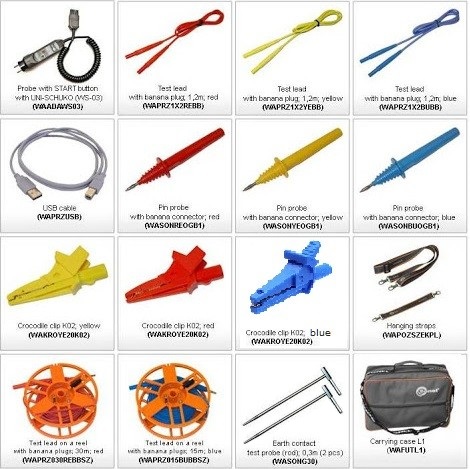

Contenido:

• Multifunción MPI-520
• Bolsa de transporte
• Cable USB para descarga al PC
• 3 Pinzas (rojo, amarillo y azul) tipo cocodrilo para sujeción para los cables de tensión
• 3 cables para conexión a las pinzas o bien a los polos
• 3 terminales para la medición de tensión
• Adaptador WS-03 con clavija de contacto schuco con botones para desactivar la medición y el registro del resultado en la memoria.

• Botón Start para activar y desactivar la medida que hemos seleccionado en el equipo
• Botón MEM para memorizar la medida que hemos seleccionado en el equipo

• 2 carretes de cables diferentes longitudes para medidas de la resistencia de toma de tierra
• 2 picas de tierra

Características:

• Medida de bucle en cortocircuito:
  • medida de impedancia con 23 A (44 A fase a fase), resistencia de cortocircuito Rzw=10Ω,
  • rango de medida: 95...440V, frecuencia 45...65 Hz,
• Medida de bucle en cortocircuito con resolución 0,01Ω, sin actuación de las protecciones diferenciales (IΔn≥30mA),
  • cálculo automático del cortocircuito, detección de la tensión fase-neutro y fase-fase,
  • conexión tipo enchufe UNI-Schuko para medida automática, adaptador AGT para medidas en redes trifásicas.
• Ensayo de protecciones diferenciales, generales y selectivas para corriente diferencial de 10, 30, 100, 300, 500 y 1000 mA.
• Medida de la resistencia de aislamiento:
  • con aplicación de las tensiones de ensayo: 250 V, 500 V, 1000 V,
  • rango de media hasta 3GΩ,
  • conexión enchufe UNI-Schuko para medida de aislamiento,
  • descarga automática después de la medida,
  • medida automática de todas las resistencias en cables de 3, 4 ó 5
  • hilos empleando el adaptador opcional AUTO-ISO,
  • señales acústicas a intervalos de 5 s para la obtención de la curva característica de aislamiento,
  • protección de seguridad frente a sobretensiones.
• Medida de la resistencia de tierra.
• Comprobación bidireccional de continuidad en cables PE empleando 200 mA.
  • Autocalibrado de cables de ensayo.
• Comprobación de secuencia de fases.
• Indicación de carga de la batería.
• Función de autoapagado.
• Interfaz USB.

Medida de impedancia de cortocircuito de bucle ZL-PE, ZL-N, ZL-L

Medición empleando el rango de corriente 23/40 A de acuerdo con la IEC 61557:0,13...1999,9 Ω

(para cables de 1,2 m ):

• intervalo de tensión: 95...270 V (para ZL-PE i ZL-N) y 95...440 V (para ZL-L)
• frecuencia: 45...65 Hz

Medición de impedancia de bucle en cortocircuito ZL-PERCD

Medida usando 15 mA de rango de corriente de acuerdo con

IEC 61557: 0,50...1999,9 Ω

• intervalo de tensión: 95...270 V
• frecuencia:45...65 Hz

Medida de resistencia de puesta a tierra RE

Intervalo de tensión de acuerdo con IEC 61557-5: 0,5...1999 Ω

Medida de resistencia de aislamiento

Medida de acuerdo con IEC 61557-2:

• para UN = 50 V: 50 kΩ...250 MΩ
• para UN = 100 V: 100 kΩ...500 MΩ
• para UN = 250 V: 250 kΩ...1 GΩ
• para UN = 500 V: 500 kΩ...2 GΩ
• para UN = 1000 V: 1 MΩ...3 GΩ

*) limitado al rango de medida.

**) con conexión UNI-Schuko error adicional ±2%.

Secuencia de fases

• indicación de secuencia de fases: adelanto, retraso
• rango de tensión de alimentación UL-L: 100...440 V (45…65 Hz) UL-L: 100...440 V (45...65 Hz)
• muestra en pantalla de las tensiones fase-fase

Medida de potencia activa (P), reactiva (Q), aparente (S) y cosφ

• rango de tensiones ULN: 0...440 V
• frecuencia nominal de la red: 45...65 Hz: 45...65 Hz
• medida de frecuencia para tensiones del rango 50...440 V en el rango 45,0...65,0 Hz (precisión máxima ± 0,1% valor medido +1 dígito)
• medida cosφ: 0,00...1,00 (resolución 0,01)

Ensayo de baja tensión y continuidad del aislamiento

Comprobación del cable PE empleando una corriente de ±200 mA

• Corriente de ensayo con R<2 Ω: mínimo 200 mA a con tensión de batería nominal
• Autocalibración de los cables de ensayo
• Medida bidireccional

Disparo de la protección diferencial y ensayo de tiempo de respuesta tA (para modo tA)

Rangos de medida según IEC 61557: 0ms ... hasta límite superior del valor mostrado

Precisión de la corriente diferencial: para 0,5*IΔn:-8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Medida del umbral de corriente de la protección diferencial (IA) para corriente de ensayo con onda senoidal.

Es posible comenzar la medida desde la mitad positiva o negativa de la corriente de fuga.

Medición del umbral de corriente de la protección diferencial para un semiperíodo unidireccional de forma de onda senoidal con un Offset de corriente continua de 6 mA.

•  Es posible la medida para corriente de fuga positiva o negativa

Medida del umbral de corriente de la protección diferencial (IA) para corriente de ensayo continua
