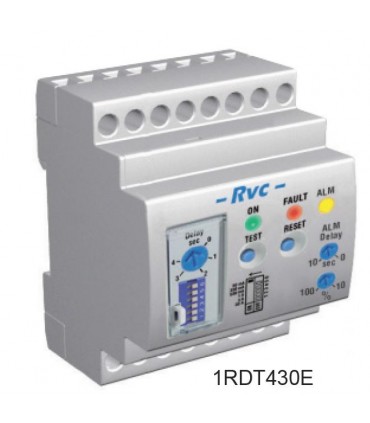

Diferencial Sensibilidad Ajustable (IΔN) 30-300-500mA/ 1-3-30A con prealarma

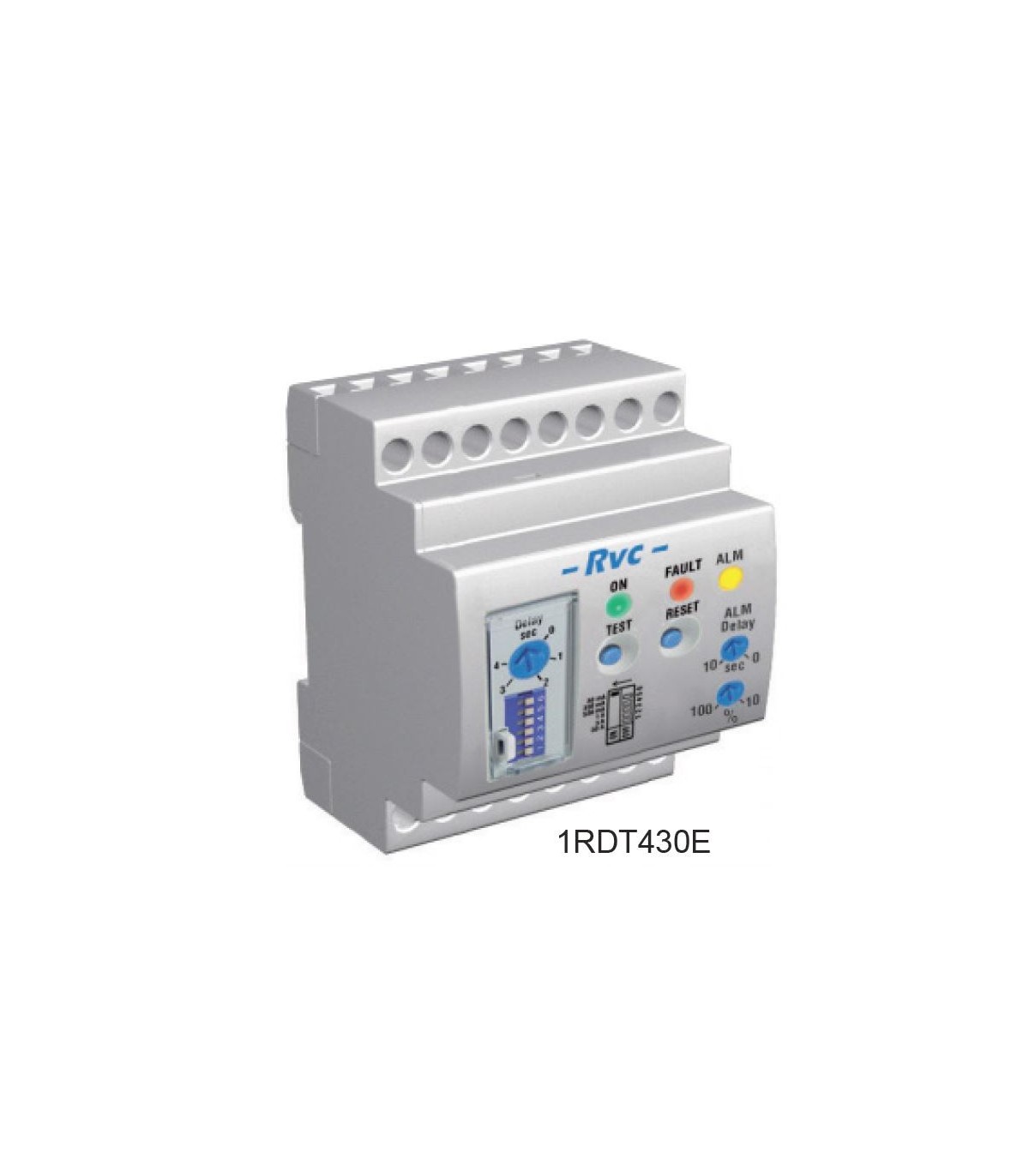

Relé con umbral de pre alarma Mod: 1RDT430E

• Fuente de alimentación auxiliar: 230V CA ± 10% - 40/60 Hz

PD1 = 22 .... 36VAC y 19 .... 70VDC; PD2 = 44 .... 130VAC y 70 .... 240VDC

• Carga máxima: 1,5 W

• Ajuste de la corriente de viaje (IΔN): 30 - 300 - 500 mA / 1 - 3 - 30 A

• Ajuste de tiempo de retardo: 0 - 1 - 2 - 3 - 4 seg.

• Salida: dos contactos de conmutación NC - C - NO 10A, 250V

Una para la sección de fuga a tierra y otra para la sección de pre alarma.

• Temperaturas:

operando 0 ° C ÷ +55 °C

almacenamiento: -20 °C ÷ 80 °C

• Prueba de aislamiento: 2 kV a 50 Hz durante 1 min (alimentación auxiliar de relé)

• Clase de protección / aislamiento: IP 20 en terminales - IP40 en frente / II

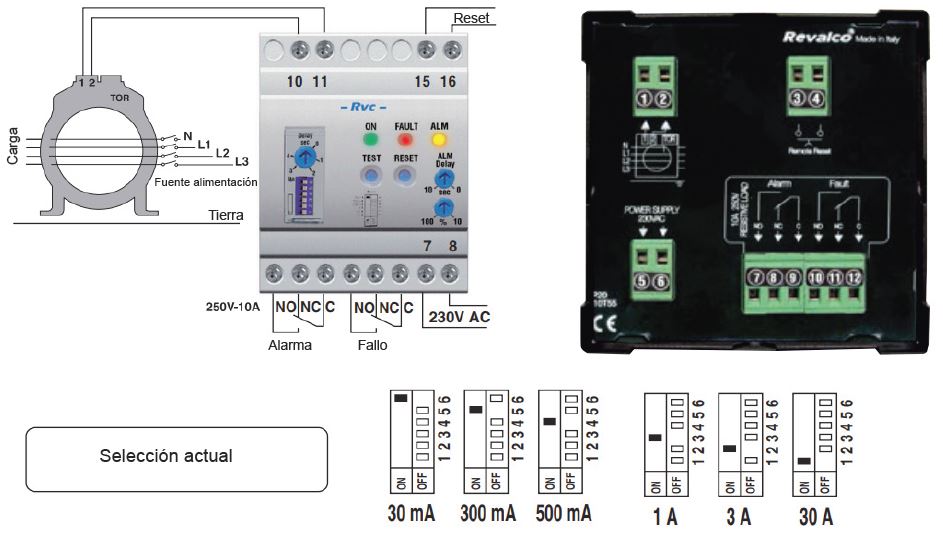

• Restablecimiento desde las conexiones remotas: 15 Y 16

• Señalización LED:

Sección de fuga a tierra:

RESET (presionar): reinicio de anomalía

TEST (presionar): test para el control de las funciones correctas.

FALLO (led ROJO): relé de trabajo, límites excesivos después del retardo de tiempo

ENCENDIDO (led VERDE): dispositivo correctamente suministrado

Sección de pre alarma:

ALM (LED AMARILLO): estado de alarma (este led permanece encendido también si el relé de fuga a tierra no funciona).

DELAY ALM (trimmer): tiempo de retardo de alarma de 0 a 4 segundos

UMBRAL DE INTERVENCIÓN (trimmer): umbral de pre alarma desde 10% a 100% del valor actual seleccionado por el Dip

• Circuito: Cables: longitud máx. 20 m, sección mín. 1 mm2

• Dimensiones: 4 módulos DIN / 96x96mm.

• Ejemplos al ordenar:

1RDT430E / 2RDT96430E fuente de alimentación 230 VCA

1RDT430EPD1 / 2RDT96430EPD1 suministra 22 .... 36VAC y 19 .... 70VDC

1RDT430EPD2 / 2RDT96430EPD2 suministra 44 .... 130VAC y 70 .... 240VDC
