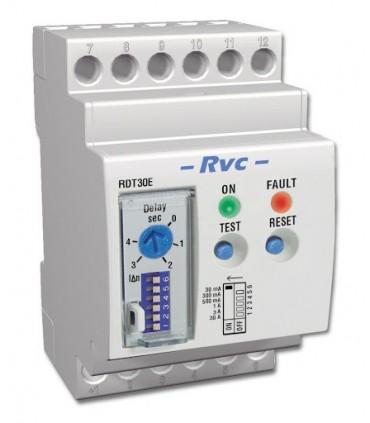

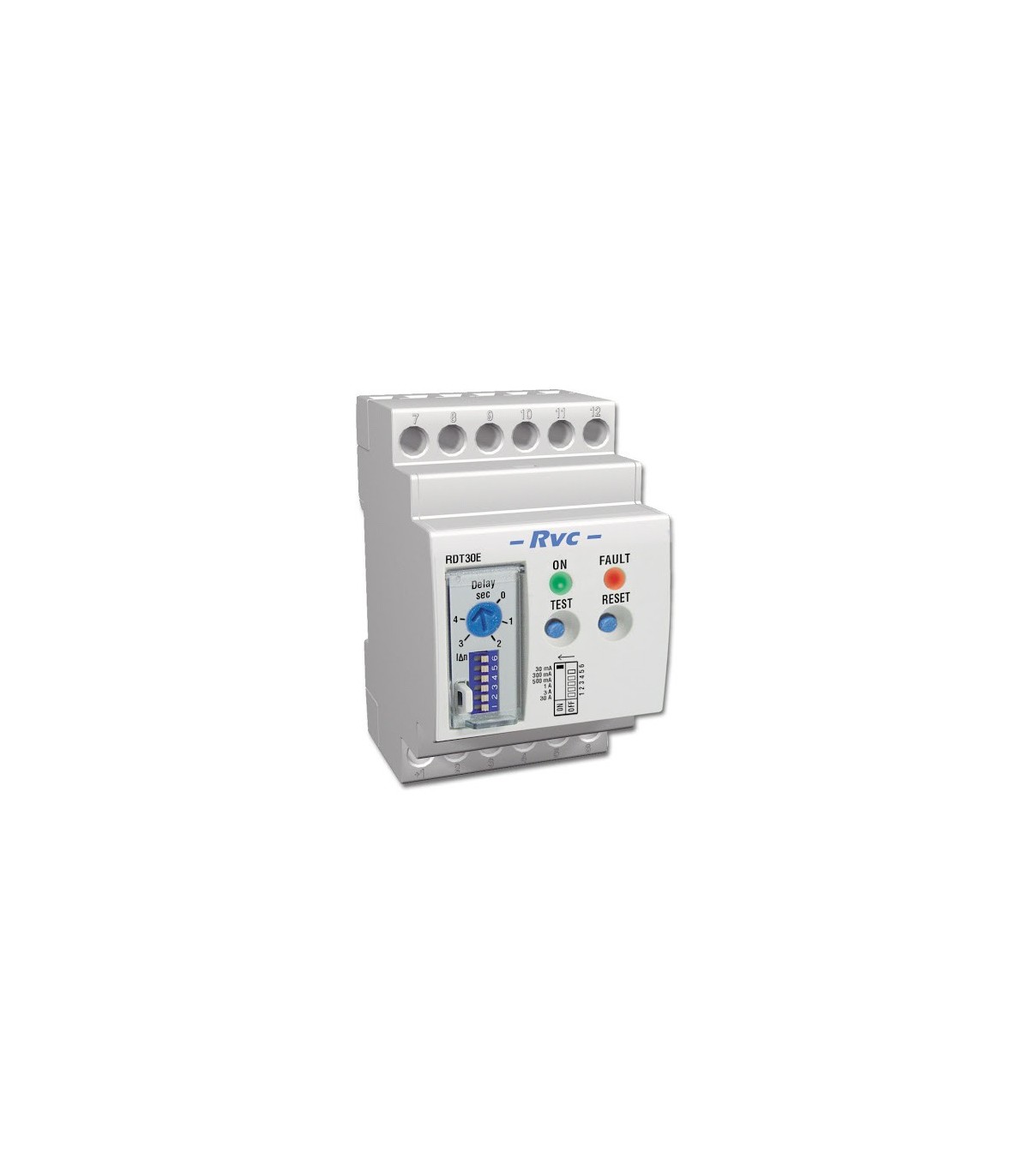

Diferencial Sensibilidad Ajustable (IΔN) 30 - 300 - 500mA/ 1 - 3 - 30A

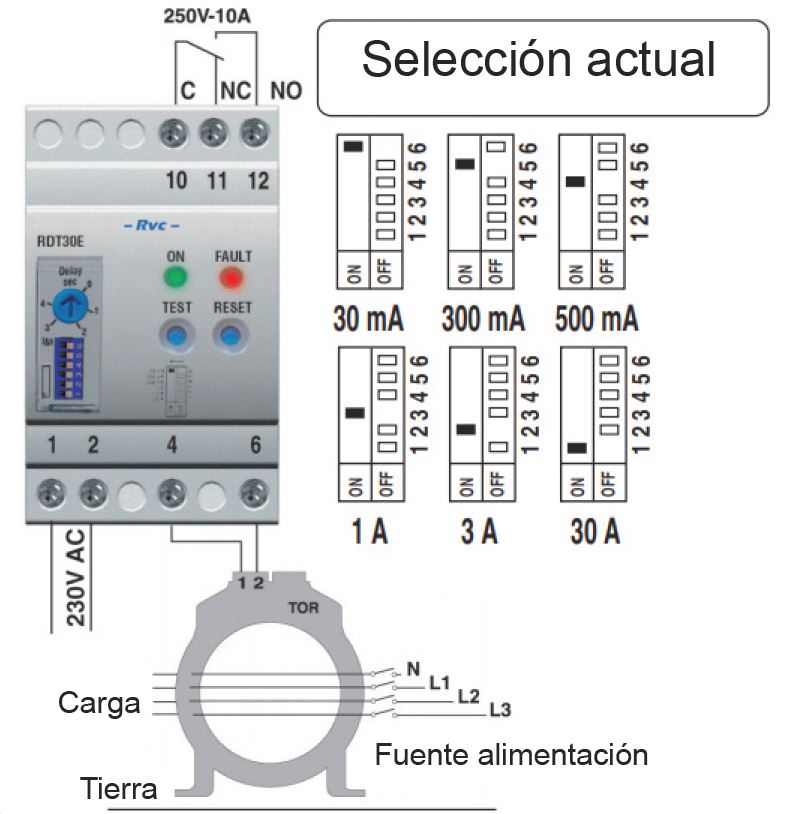

• Ajuste de la corriente de viaje (IΔN): 30 - 300 - 500 mA / 1 - 3 - 30 A

• Ajuste de retardo de tiempo: 0 - 1 - 2 - 3 - 4 seg.

• Fuente de alimentación auxiliar: 230V CA ± 10% - 40/60 Hz

PD1 = 22 .... 36VAC y 19 .... 70VDC

PD2 = 44 .... 130VAC y 70 .... 240VDC

• Carga máxima: 1,5 W

• Salida: un contacto de conmutación NC - C - NO 10A, 250V

• Temperaturas: operando 0 ° C ÷ +55 ° C; almacenamiento: -20 ° C ÷ 80 ° C

• Prueba de aislamiento: 2 kV a 50 Hz durante 1 min (alimentación auxiliar de relé)

• Clase de protección: IP 20 en terminales - IP40 en frente

• Clase de aislamiento: II

• Señalización LED:

RESET (pulsar): reinicio de anomalía

TEST (pulsar): test para el control de las funciones correctas.

FALLO (led ROJO): relé de trabajo, límites excesivos después del retardo de tiempo

ENCENDIDO (led VERDE): dispositivo correctamente suministrado

• Circuito: Cables: longitud máx. 20 m, sección mín. 1 mm2

• Dimensiones: 3 módulos DIN

• Ejemplos al ordenar:

Fuente de alimentación 1RDT30E 230VAC

Fuente de alimentación 1RDT30EPD1 22 .... 36VAC y 19 .... 70VDC

Fuente de alimentación 1RDT30EPD2 44 .... 130VAC y 70 .... 240VDC
