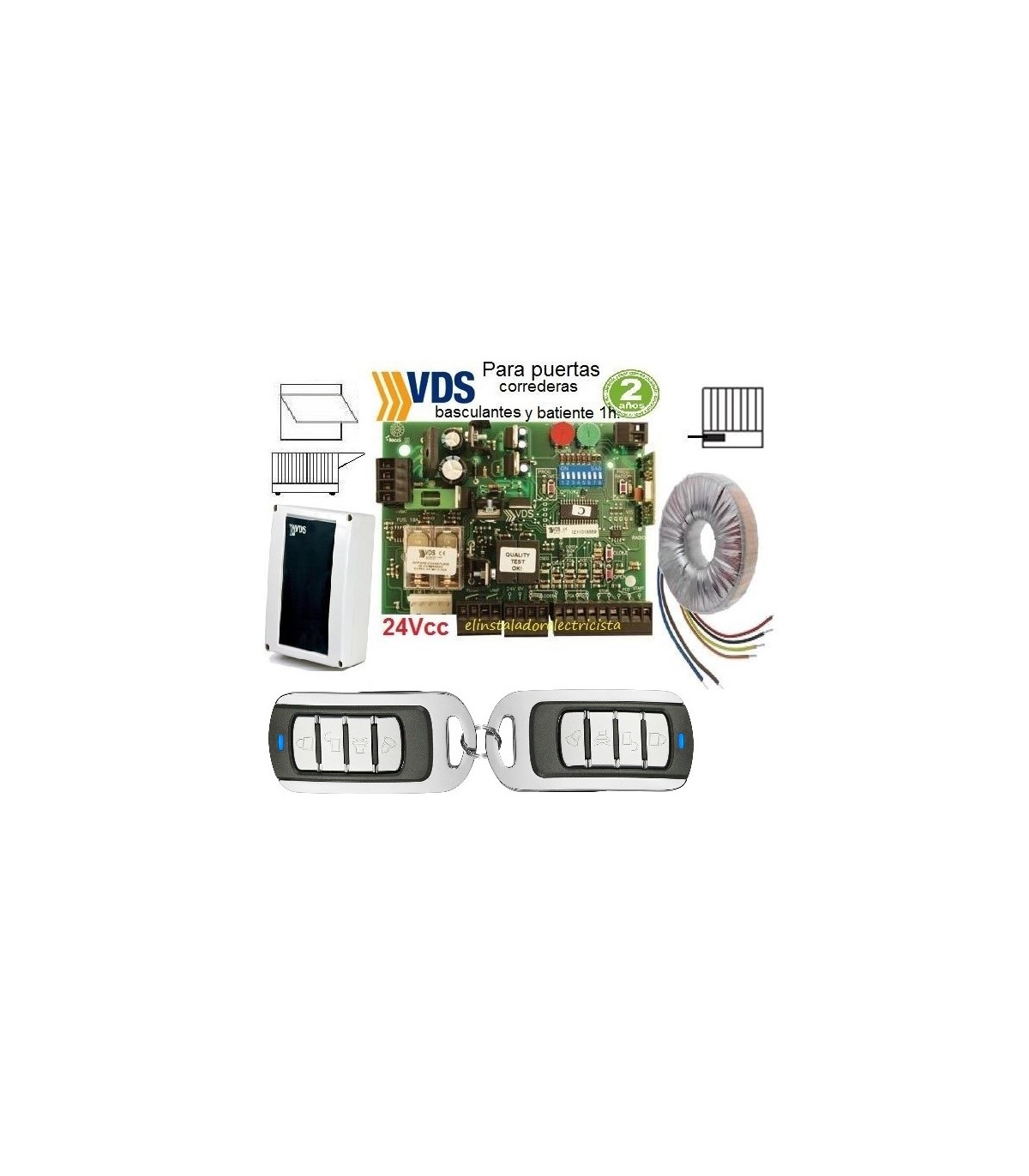

Cuadro de control puerta de 24V con Transformador + 2 mandos
Cuadro de de control para puerta con motor 24V con caja y transformador y 2 mandos, para correderas, basculante y batiente de 1 hoja. Receptor incorporado 433MHz universal.

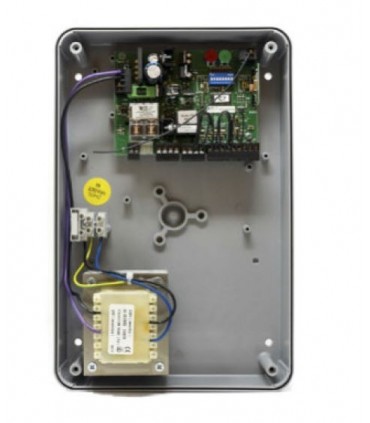

Placa de control con transformador y caja estanca para Motor de puerta de 24V EURO24M1 con 2 mandos
Características:
- Cuadro de corriente continua 24 Voltios.
- Regulación de fuerza y velocidad amortiguación del motor con potenciómetros.
- Indicación del estado de pulsadores y fotocélula con Leds.
- Salida destello y contacto luz de garaje.
- Tarjeta de radio interna.
- Entrada para encoder.
Dispone de dos entradas de 'seguridad' independientes, una para una fotocélula que actúa durante el cierre de la puerta y otra que puede conectarse o bien una fotocélula o una 'Banda seguridad neumática' con contacto resistivo 8K2.
Disponemos también de entradas para pulsadores: alternativo y abrir.
Entrada alimentación por batería.
Dispone de un pulsador de abrir y cerrar integrado en placa para realizar los test de montaje y programación de tiempos.
La regulación de fuerza del motor seleccionada en R.FUERZA, se aplica al cabo de 2 seg. de haber iniciado la maniobra.
El tiempo de amortiguación (seleccionado en la programación de los tiempos de funcionamiento) es el tiempo antes de finalizar la maniobra que el motor funcionará de forma amortiguada. En VEL. FINAL seleccionamos la velocidad del motor en periodo de amortiguación cuando I7 está a ON.
Características Técnicas:
- Alimentación 24V AC
- Tensión Motor 24V DC
- Corriente Máxima Motor 2,5A
- Salida Alimentación Accesorios 24V DC 150mA
- Luz Auxiliar Contacto N.O.
- Destello Contacto N.O.
- Tiempo Funcionamiento Normal 2 minutos
- Tiempo Espera Cierre Automático 3 seg. a 2 minutos
- Tarjeta Radio Interna
- Temperatura Trabajo -20 a 70ºC
