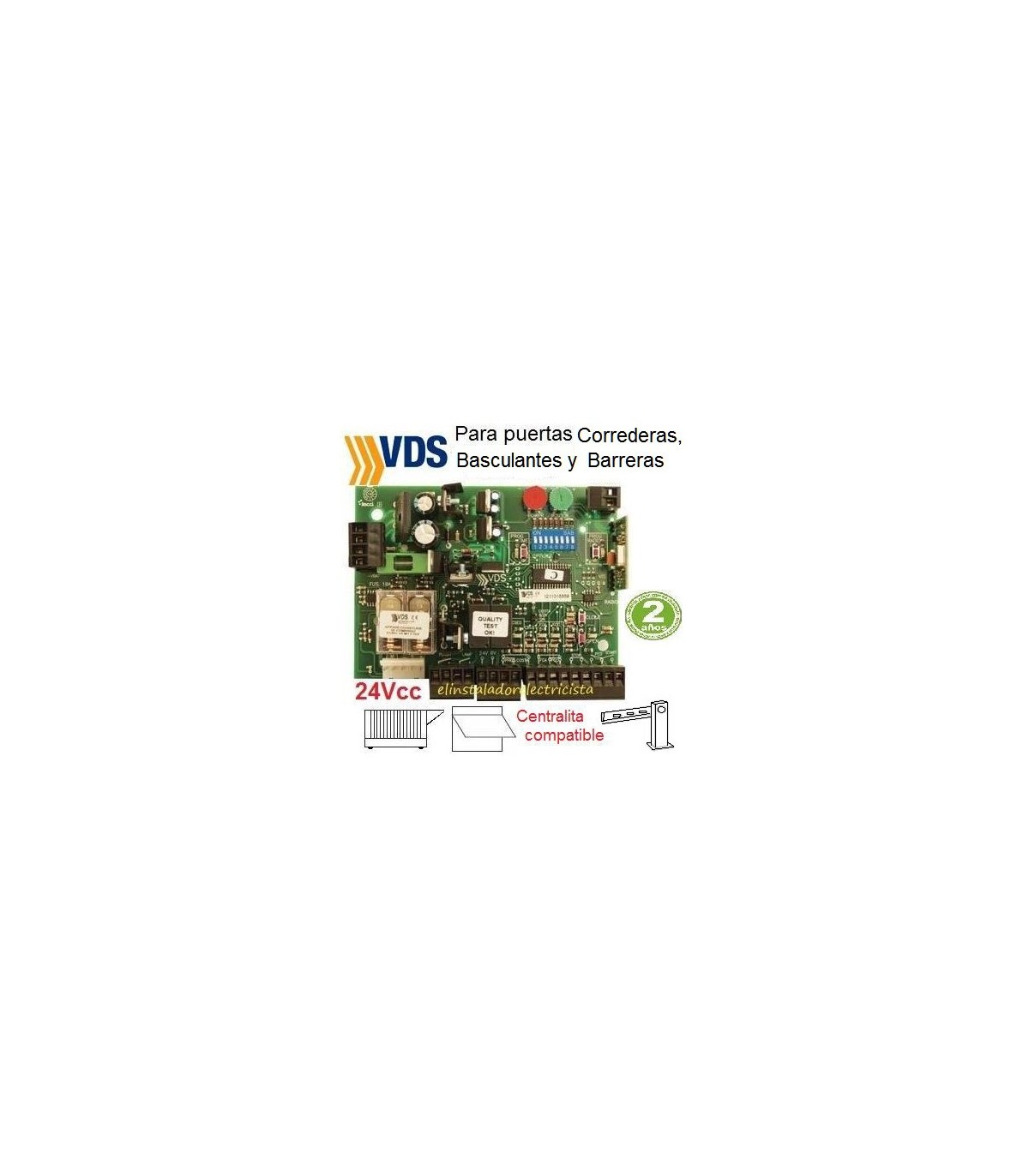

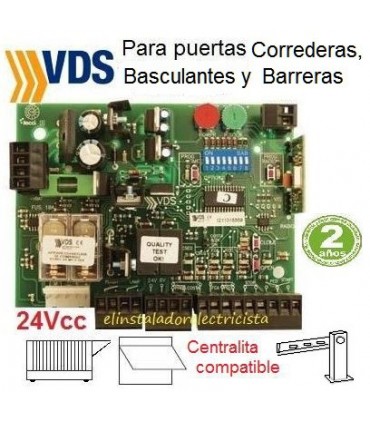

Placa de control para Motores puertas de 24V Euro24M1

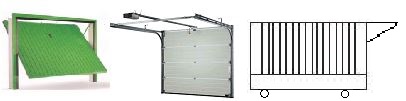

Placa Universal de control para puertas con motores 24V para corredera, batiente y barreras 24V. Receptor incorporado 433MHz universal.

72,00 € (+IVA)
Disponible
Referencia:
E103
Comparar0
Marca:
Productos relacionados
Descripción

Placa de control para Motores de puertas de 24V EURO24M1

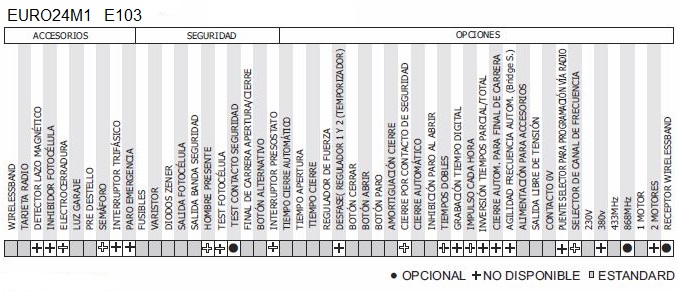

Características:

Cuadro de corriente continua  24 Voltios.

Regulación de fuerza y velocidad amortiguación del motor con potenciómetros.

Indicación del estado de pulsadores y fotocélula con Leds.

Salida destello y contacto luz de garaje.

Tarjeta de radio interna.

Entrada para encoder.

Dispone de dos entradas de 'seguridad' independientes, una para una fotocélula que actúa durante el cierre de la puerta y otra que puede conectarse o bien una fotocélula o una 'Banda seguridad neumática' con contacto resistivo 8K2.

Disponemos también de entradas para pulsadores: alternativo y abrir.

Entrada alimentación por batería.

Dispone de un pulsador de abrir y cerrar integrado en placa para realizar los test de montaje y programación de tiempos.

La regulación de fuerza del motor seleccionada en R.FUERZA, se aplica al cabo de 2 seg. de haber iniciado la maniobra.

El tiempo de amortiguación (seleccionado en la programación de los tiempos de funcionamiento) es el tiempo antes de finalizar la maniobra que el motor funcionará de forma amortiguada. En VEL. FINAL seleccionamos la velocidad del motor en periodo de amortiguación cuando I7 está a ON.

Características Técnicas:

  • Alimentación                                            24V AC
  • Tensión Motor                                          24V DC
  • Corriente Máxima Motor                            2,5A
  • Salida Alimentación Accesorios                 24V DC 150mA
  • Luz Auxiliar                                              Contacto N.O.
  • Destello                                                   Contacto N.O.
  • Tiempo Funcionamiento Normal                 2 minutos
  • Tiempo Espera Cierre Automático              3 seg. a 2 minutos
  • Tarjeta Radio                                            Interna
  • Temperatura Trabajo                                 -20 a 70ºC



Manual cuadro de control EURO 24 M1 E103
