Delta PLC Serie SS2 A 24 VDC, 8 Entradas 4 Salidas Transistor NPN

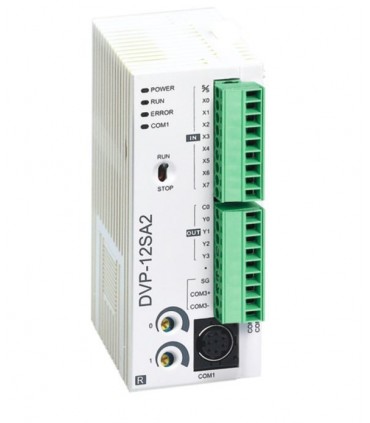

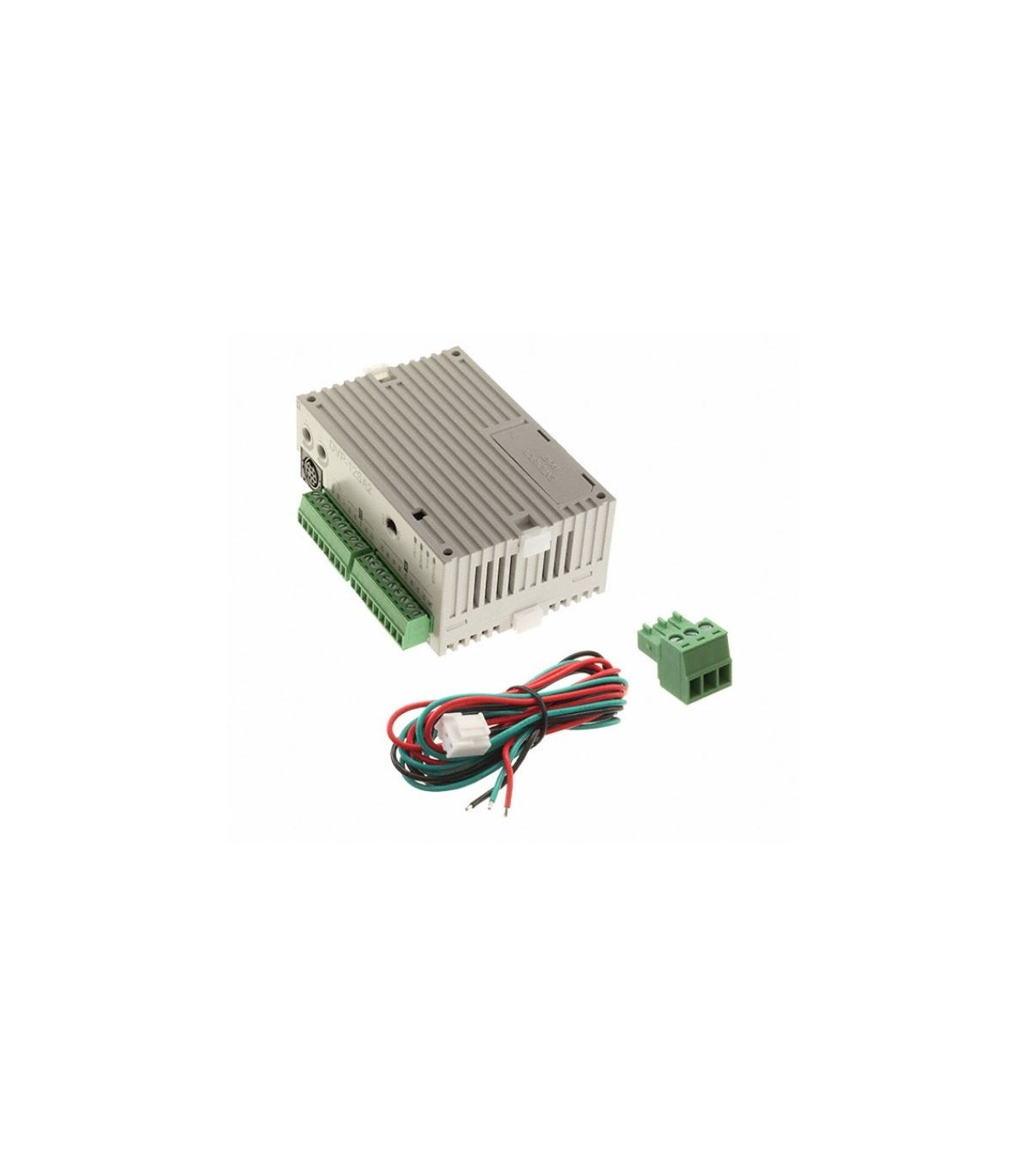

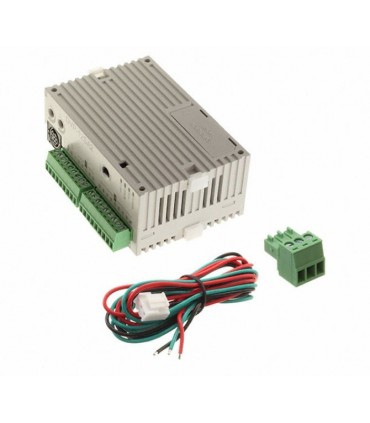

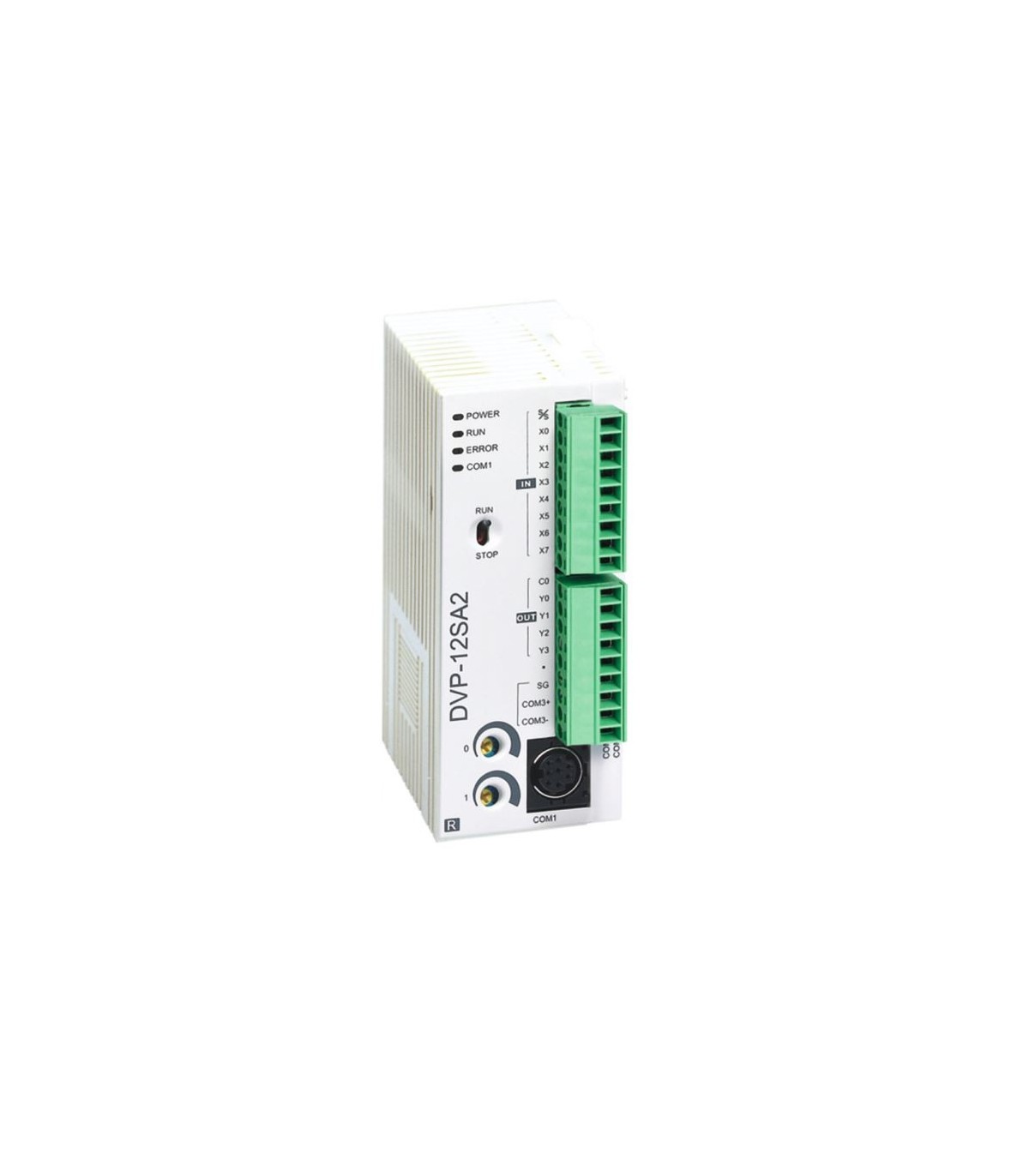

Delta DVP-SA2. DVP-SA2 es una MPU PLC de 12 puntos (8DI + 4DO), ofrece varias instrucciones y memoria de programa de 16k pasos, capaz de conectarse a todos los módulos de extensión de la serie DVP-S y módulos de extensión de alta velocidad, incluidas E / S digitales (máx. 480 puntos de E / S) y módulos analógicos (para A / D , Conversión D / A y medición de temperatura).
- 2 puntos de 100 kHz y 2 puntos de salida de pulso de alta velocidad de 10 kHz satisfacen todo tipo de aplicaciones.
- DVP-SA2 unidad de tamaño pequeño y fácil de instalar.
- Los usuarios no tienen que instalar ninguna batería en los PLC de la serie DVP-SA2.
- Los programas de PLC y los datos retenidos se almacenan en las memorias flash de alta velocidad.
Especificaciones:
- Puntos MPU: 12 (8DI + 4DO)
- Puntos máximos de E / S: 492 (12 + 480)
- Capacidad del programa: 16k pasos
- Puerto COM: Puertos RS-232 y 2 RS-485 integrados, compatibles con el protocolo Modbus ASCII / RTU.
- Puede ser como máster o esclavo.
- Salida de pulso de alta velocidad: admite 2 puntos (Y0, Y2) de 100 kHz y 2 puntos (Y1, Y3) de salida de pulso de alta velocidad independiente de 10 kHz.
- Extensible a un máximo de 8 módulos: DVP-SA2 es extensible a E / S analógicas, medición de temperatura, interruptor de entrada DIP, módulos de comunicación PROFIBUS / DeviceNet y funciones de control de movimiento de eje único.
- Tensión de alimentación 24 V CC (-15 a 20%) (con protección de contra conexión en la polaridad de la alimentación de entrada de CC)
- DVPPS01 / PS02: entrada de 100 a 240 VCA, salida de 24 VCC / 1A (PS02: 2A)
Conector
- Bloque de terminales extraíble estándar europeo (paso de pin: 3,5 mm)
Operación
- El tiempo máximo de pérdida de potencia es de 10 ms o menos.
Corriente de entrada
- Máx.7,5 A a 24 V CC, I2t = 0,25 A2S
- Capacidad del fusible
- 2.5 A / 30 VDC,
- Consumo de energía 1.8W 1.5W
- Protección de alimentación Con protección de contra conexión en la polaridad de la alimentación de entrada de CC
Resistencia de aislamiento Inmunidad al ruido
- ESD (IEC 61131-2, IEC 61000-4-2): descarga de aire de 8kV
- EFT (IEC 61131-2, IEC 61000-4-4): Línea de alimentación: 2kV, E / S digital: 1kV,
- E / S analógicas y de comunicación: 1kV
- RS (IEC 61131-2, IEC 61000-4-3): 26MHz ~ 1GHz, 10V / m
Puesta a tierra
- El diámetro del cable a tierra no puede ser menor que el cable diámetro de los terminales L y N (todas las unidades DVP deben estar conectadas a tierra directamente al poste de tierra).
Operación / almacenamiento
- Operación: 0 a 55 ° C (temperatura), 50 a 95% (humedad), grado de contaminación 2
- Almacenamiento: -25 a 70 ° C (temperatura), 5 a 95% (humedad)
- Vibración / resistencia a los golpes
Normas internacionales: IEC61131-2, IEC 68-2-6 (TEST Fc) / IEC61131-2 e IEC 68-2-27 (TEST Ea)
Salidas de pulso de alta velocidad:
- Soporta 4 puntos independientes de pulsos de alta velocidad (YO-Y3) de 10kHz
Incluye auto sintonía para el PID
- DVP-SS2 almacena los parámetros automáticamente después de realizar la auto sintonía del PID
