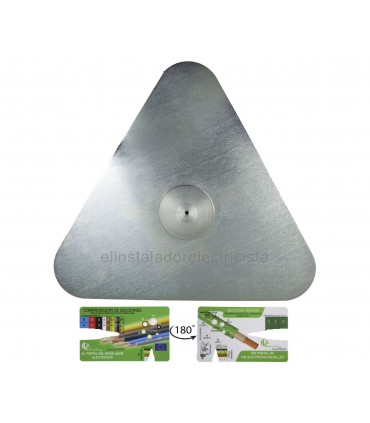

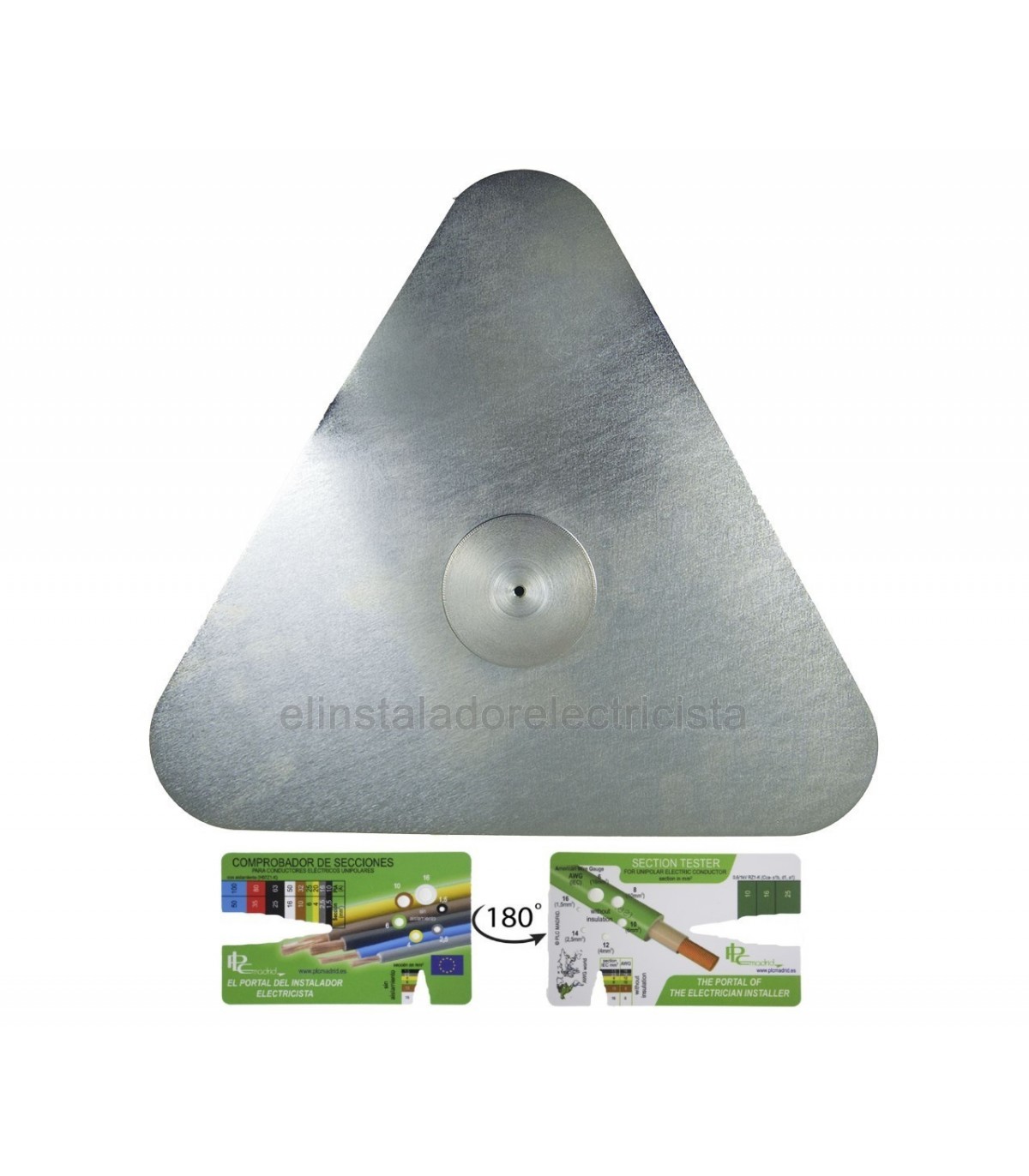

Placa o Electrodo de prueba de aislamiento S-2058

S 2058 Placa de prueba de aislamiento

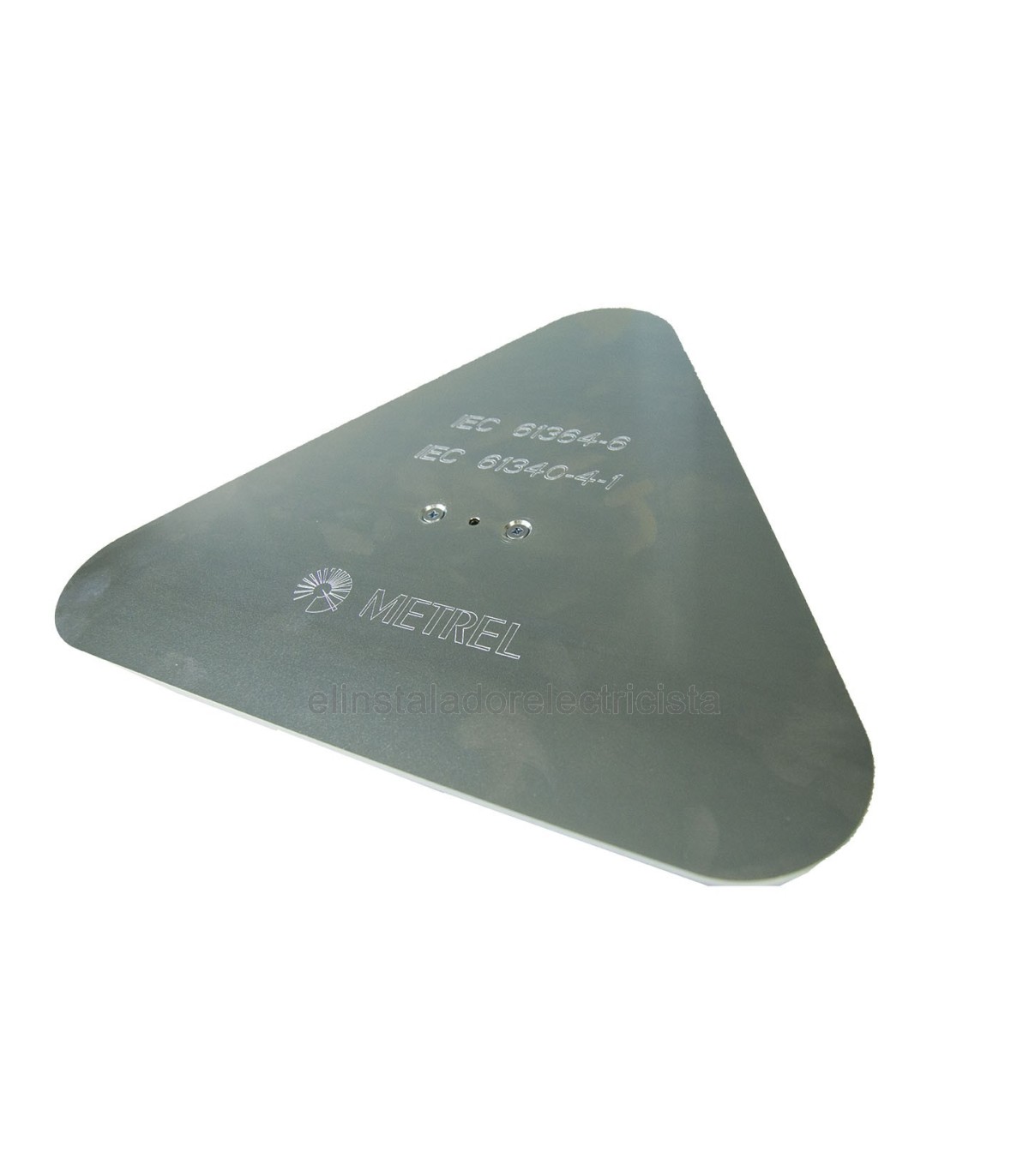

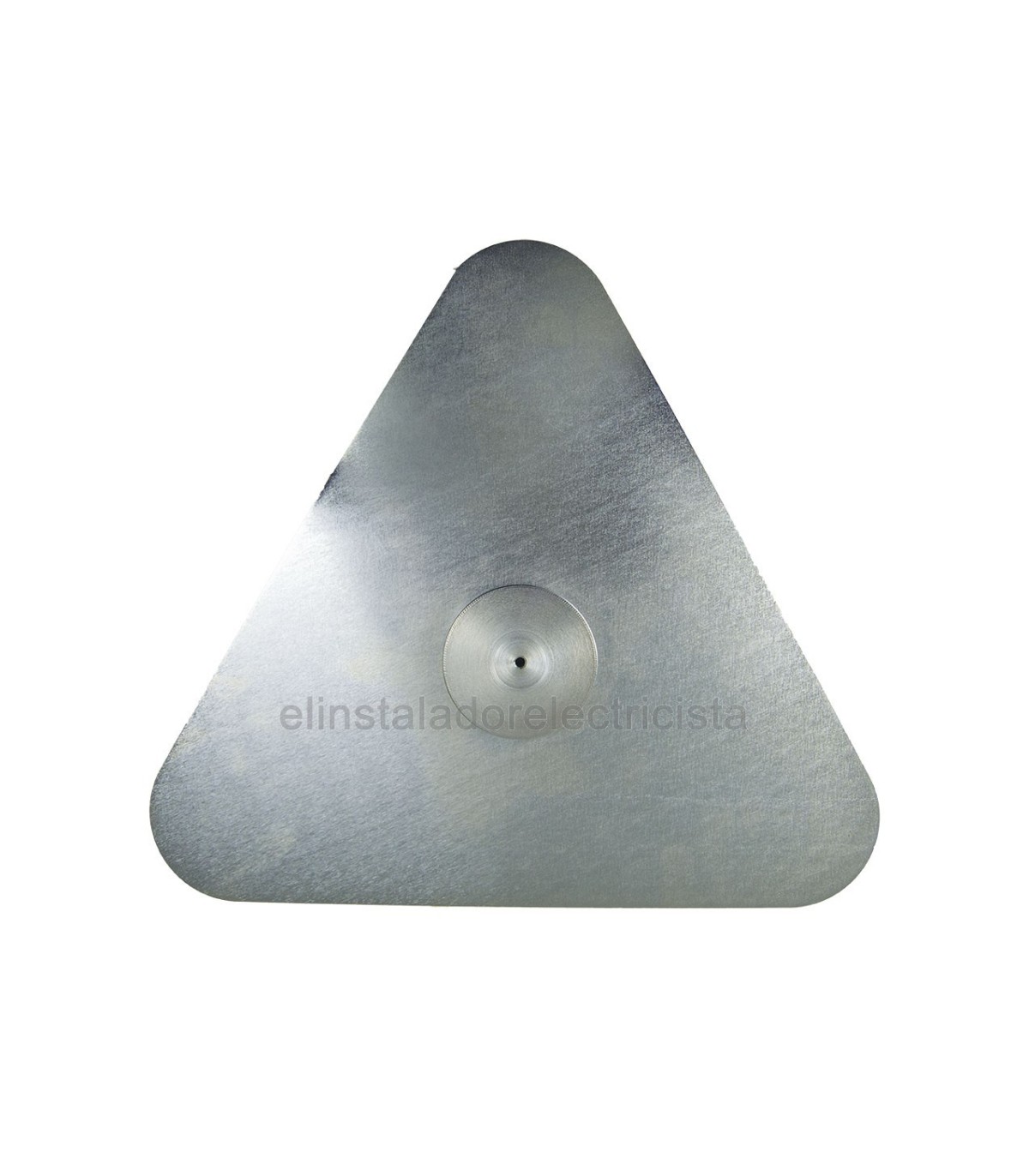

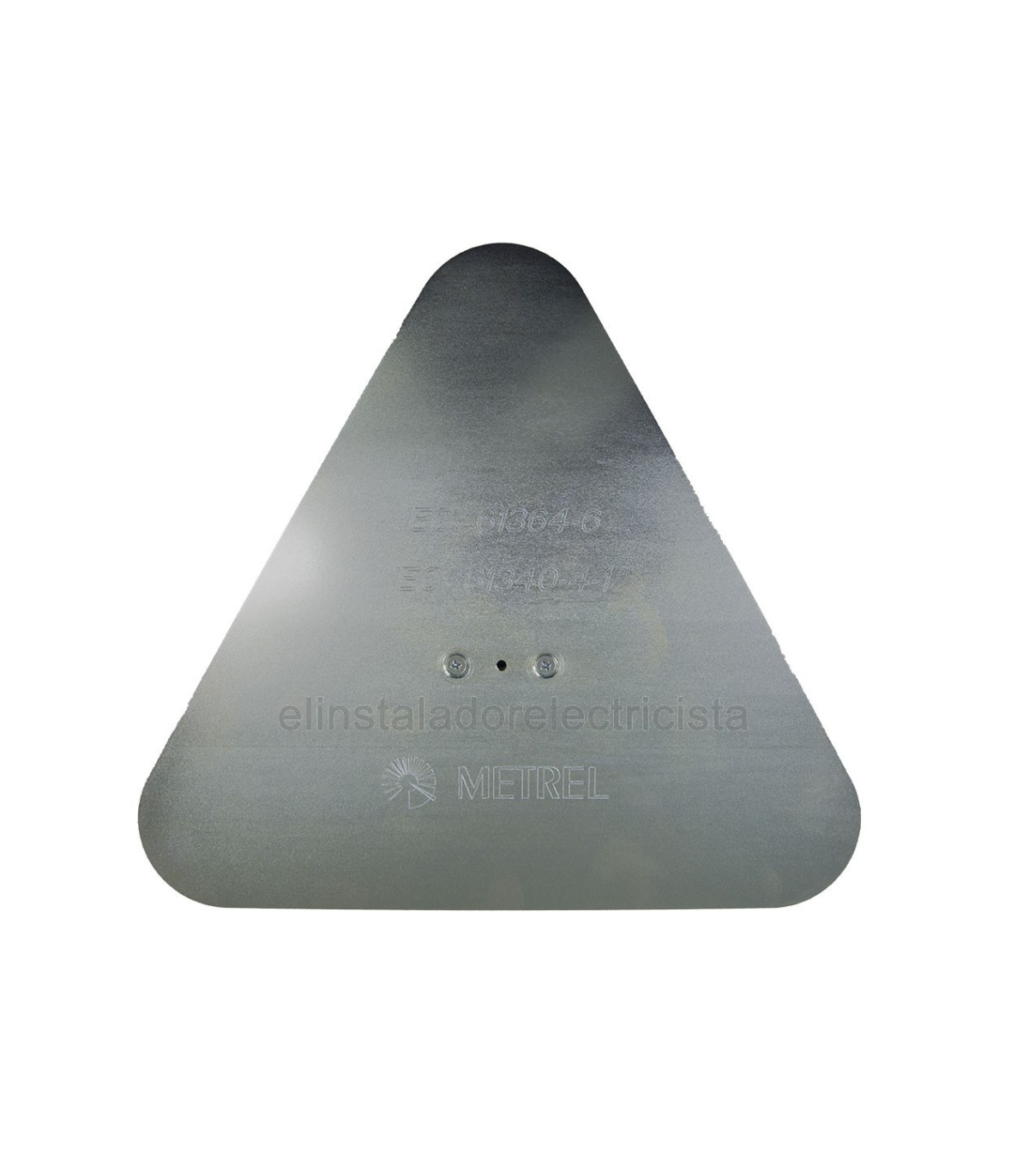

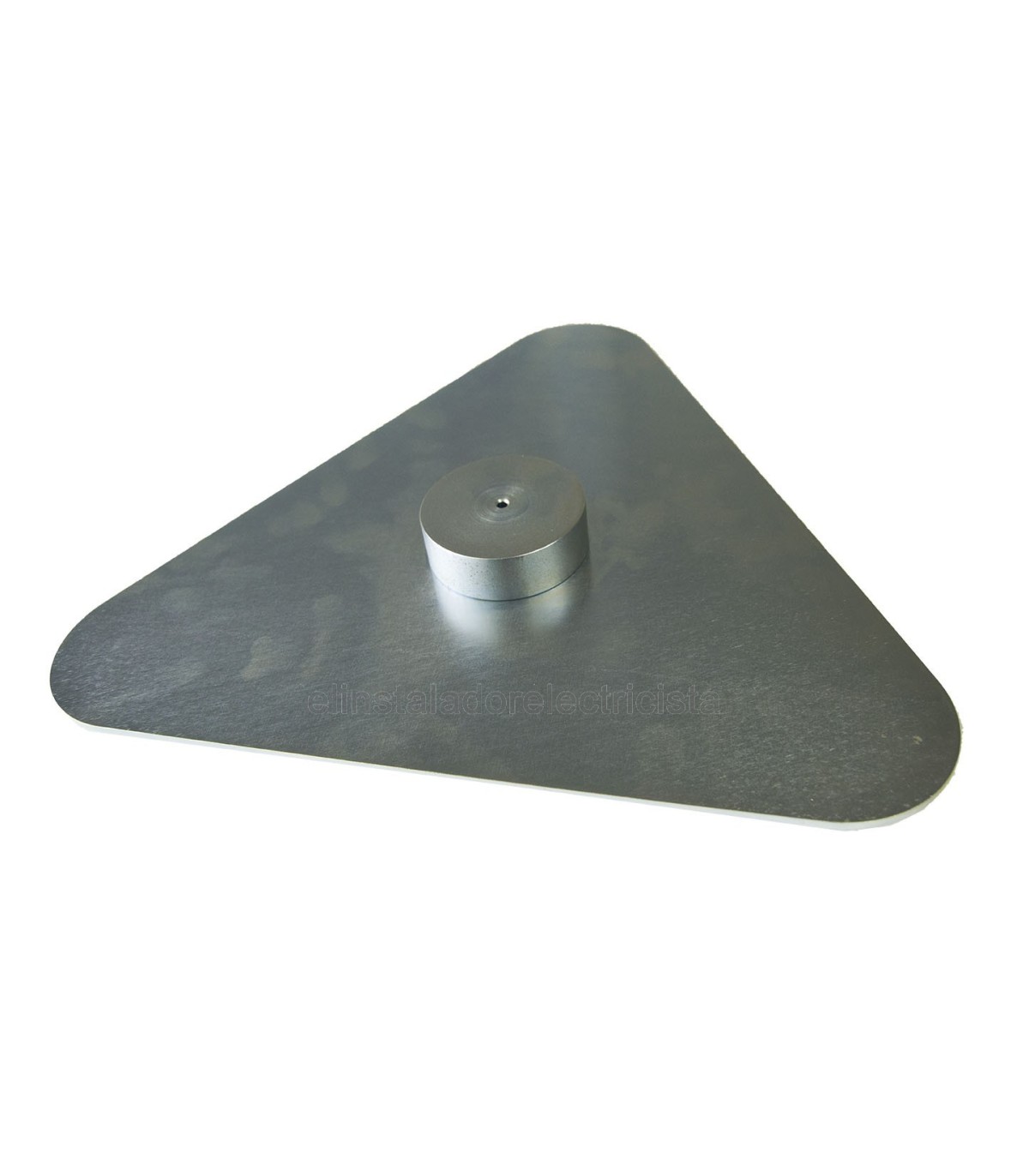

El electrodo de medida tipo 2 está constituido por un triángulo metálico, donde los puntos de contacto con el suelo o pared están colocados próximos a los vértices de un triángulo equilátero.

Cada una de las piezas de contacto que le sostiene, está formada por una base flexible que garantiza, cuando está bajo el esfuerzo indicado, un contacto íntimo con la superficie a ensayar de aproximadamente 900mm2, presentando una resistencia inferior a 5000 Ω. En este caso antes de efectuar las medidas la superficie a ensayar se moja o se cubre con una tela húmeda. Durante la medida, se aplica sobre el triángulo metálico una fuerza de 750 N o 250 N, según se trate de suelos o paredes.
