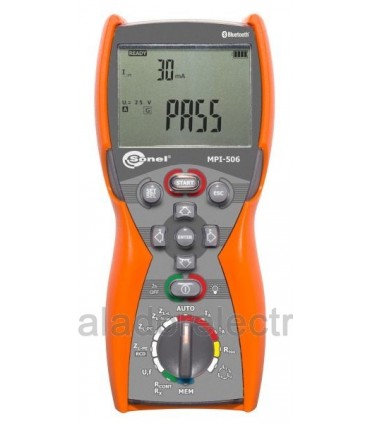

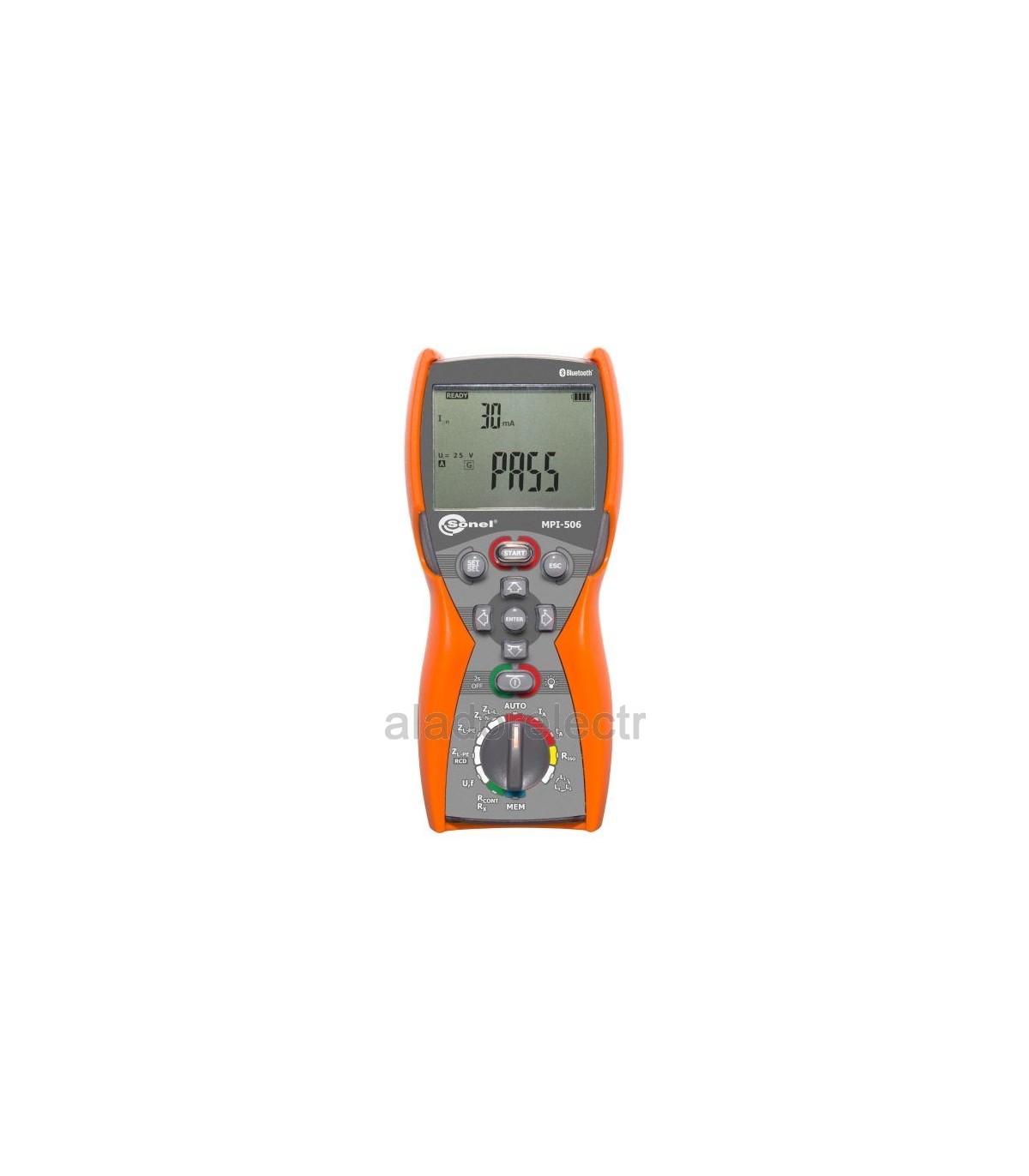

Medición de bucle en cortocircuito

Medición de impedancia en cortocircuito en redes con rangos de 220/380 V, 230/400 V, 240/415 V y frecuencia de 45…65 Hz - rango de tensión de trabajo: 180 ... 460 V

Indicación de resistencia de bucle en cortocircuito R y reactancia de bucle en cortocircuito X

Medición de impedancia en cortocircuito con corriente de 15 mA sin disparar el diferencial

Corriente máxima de medición: 7,6 A (a 230 V), 13,3 A (a 400 V)

Ensayo de protecciones diferenciales tipo AC y A

Ensayo de protecciones diferenciales generales y selectivas para corriente diferencial de 10, 15, 30, 100, 300, 500 mA

Medición de IA y tiempo de disparo tA para corrientes 0,5 IΔn, 1 IΔn,2 IΔn, 5 IΔn • Medición de RE y UB sin disparar el diferencial

Función AUTO extendida con medición RCD, con posibilidad de medir ZL-PE con corriente pequeña

Medición IA y tA con un disparo de RCD

Mediciones de resistencia de aislamiento

Tensiones de medición: 100 V, 250 V, 500 V

Medición de baja tensión de la continuidad del circuito y la resistencia

Medición de la resistencia con una corriente de ±200 mA según la norma IEC 61557-4

Auto calibración de los conductores de prueba – posibilidad de usar puntas de prueba con cualquier longitud

Medición de resistencia de baja corriente con señal acústica

Indicaciones de la secuencia de fases

Equipamiento adicional:

Separador de fases AC-16 (adaptador que facilita las mediciones de corriente)
