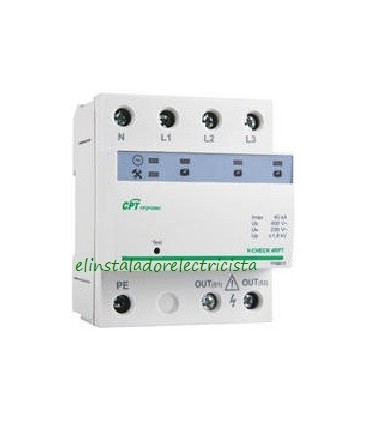

Protector 40kA combinado DPS+POP trifásico V-CHECK 4RPT
V-CHECK 4RPT es la gama de protectores combinados contra sobretensiones transitorias y permanentes (SPD+POP), que actúan sobre bobina de máxima o emisión en interruptores de caja moldeada / MCCB, transitorias de Tipo 2 / Clase II de 40 kA (8/20 μs), 4 polos (3P+N), para 230 V y con botón test POP.
Protector contra sobretensiones transitorias (SPD) |
|||
Clasificación según EN 61643-11 | Tipo 2 | ||
Clasificación según IEC 61643-1 | Clase II | ||
Tensión máxima de servicio AC (L-N) | Uc (L-N) | 400 | [V] |
Tensión máxima de servicio AC (N-PE) | Uc (N-PE) | 255 | [V] |
Corriente máxima de descarga (8/20) (L-N) | Imax (L-N) | 40 | [kA] |
Corriente nominal de descarga (8/20) (L-N) | In (L-N) | 15 | [kA] |
Nivel de protección en tensión (L-N) | Up (L-N) | ≤ 1,8 | [kV] |
Nivel de protección en tensión (N-PE) | Up (N-PE) | ≤ 1,8 | [kV] |
Capacidad de cortocircuito | Icc | 25 | [kA] |
Tiempo de respuesta (L-N) | tA | 25 | [ns] |
Tiempo de respuesta (N-PE) | tA | 100 | [ns] |
Indicación visual final de vida | Si | ||
Desconexión dinámica térmica (L-N) | Si | ||
Protector contra sobretensiones permanentes (POP) |
|||
Método de actuación | Bobina de máxima o emisión | ||
Tensión nominal AC 50 Hz (L-N) | Un (L-N) | 230 | [V] |
Tensión nominal AC 50 Hz (L-L) | Un (L-L) | 400 | [V] |
Botón de Test | Si | ||
Tiempo máximo de actuación | tA [Ua = 255 V] | No disparo / No tripping | [s] |
Tiempo mínimo de no respuesta | tA [Ua = 255 V] | No disparo / No tripping | [s] |
Tiempo máximo de actuación | tA [Ua = 275 V] | 15 | [s] |
Tiempo mínimo de no respuesta | tA [Ua = 275 V] | 3 | [s] |
Tiempo máximo de actuación | tA [Ua = 300 V] | 5 | [s] |
Tiempo mínimo de no respuesta | tA [Ua = 300 V] | 1 | [s] |
Tiempo máximo de actuación | tA [Ua = 350 V] | 0,75 | [s] |
Tiempo mínimo de no respuesta | tA [Ua = 350 V] | 0,25 | [s] |
Tiempo máximo de actuación | tA [Ua = 400 V] | 0,20 | [s] |
Tiempo mínimo de no respuesta | tA [Ua = 400 V] | 0,07 | [s] |
Par apriete | 4 | [Nm] | |
Cable pelado rígido | 10 | [mm] | |
Sección mínima del conductor rígido | 6 | [mm²] | |
Sección máxima del conductor rígido | 35 | [mm²] | |
Cable pelado flexible | 10 | [mm] | |
Sección mínima del conductor flexible | 6 | [mm²] | |
Sección máxima del conductor flexible | 25 | [mm²] | |
Otras características técnicas |
|||
Nº polos | 4 | ||
Nº módulos DIN | 4 | ||
Instalación | (L-N) | ||
Certificaciones | CE | ||
Color carcasa | Gris RAL 7035 | ||
Rango temperatura | -5 ºC ... +40 ºC | ||
Grado de protección del envolvente | IP 20 |
Ficha Protector combinado Sobretensiones DPS+POP V-CHECK 4RPT sin IGA
