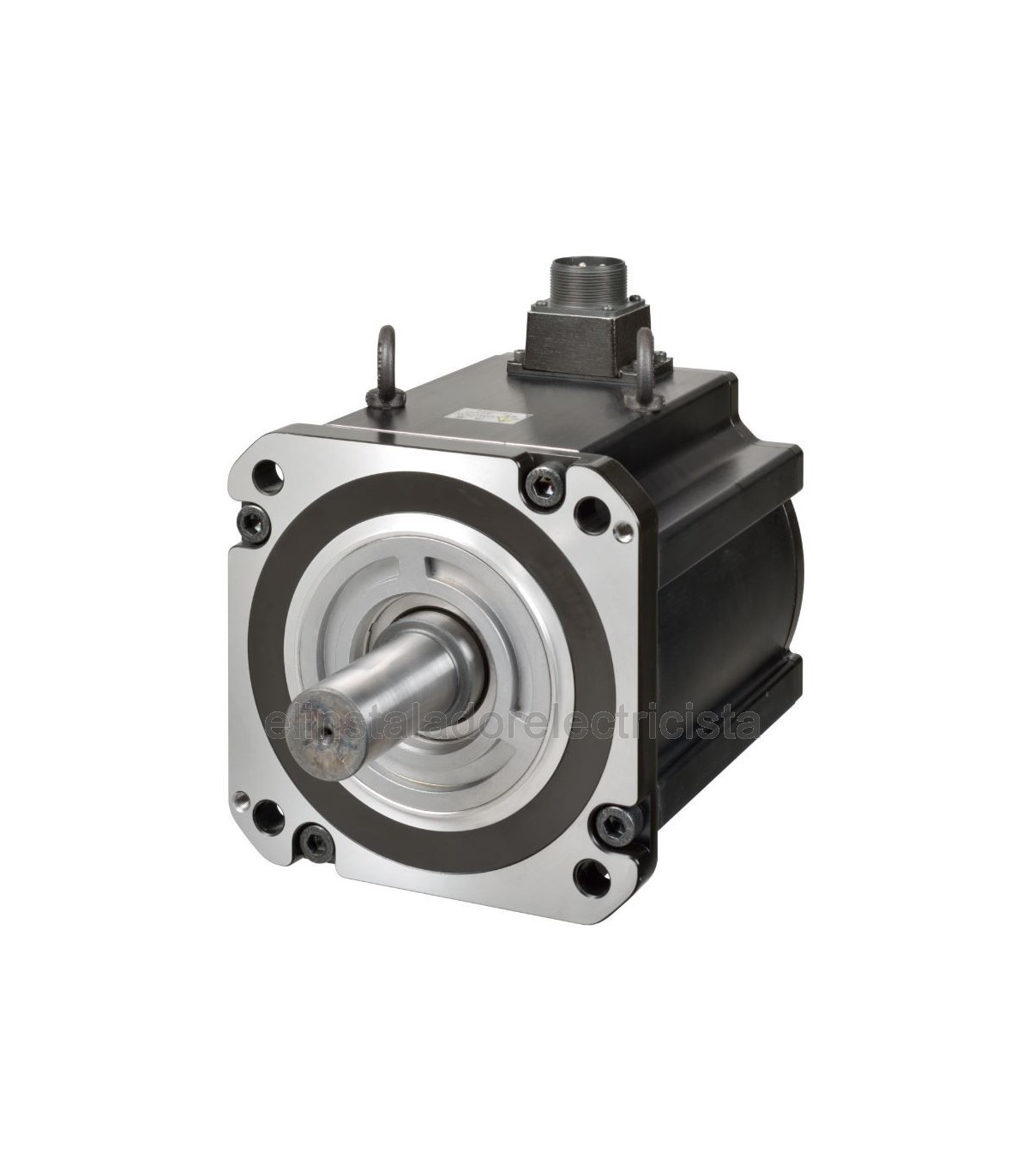

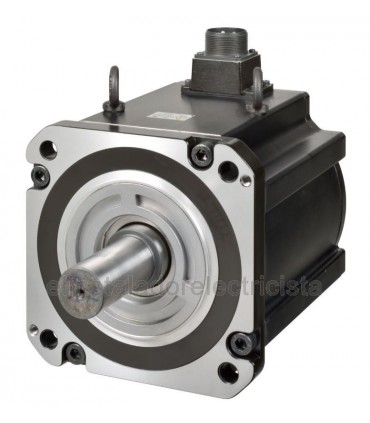

Servomotor Omron 1S AC, 2kW, 400VAC, 1000rpm, 19,1Nm, encoder absoluto, con freno R88M-1M2K010C-BS2. Compatible con el servodrive R88D-1SN20F-ECT
La gama profesional de servomotores de CA 1S de Omron ofrece un diseño y mantenimiento simplificados de la máquina.
Este servomotor compacto y de tamaño pequeño viene con un codificador de resolución de 23 bits y está diseñado con un eje recto con llave y grifo.
Es un elemento más de la composición del sistema 1S Servo diseñado para optimizar el ciclo completo.
Es confiable y de excelente calidad.
Este servomotor de CA de inercia media de la serie 1S tiene un codificador absoluto sin batería de 23 bits y un grifo con freno.
Tiene un par nominal de 19,1 Nm, una velocidad de 1000 rpm y una capacidad de potencia de 2 kW.
Funciona con 400 VAC.
Diseño de codificador multivuelta sin mecánica: 16 bits, 65536 vueltas
Encoder absoluto multivuelta sin batería o codificador incremental
Cables de motor preconfeccionados
Diseñado para un fácil cumplimiento de EMC

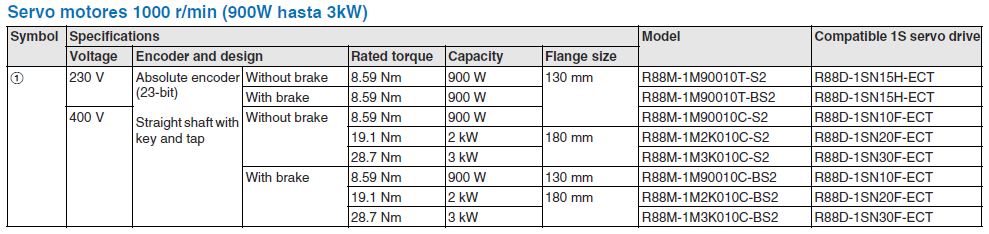

Especificaciones:
|
Método de control de servo
|
EtherCAT
|
|
Voltaje de alimentación de la unidad
|
400 V trifásico
|
|
Salida nominal
|
2 kilovatios
|
|
Velocidad nominal
|
1000 rpm
|
|
Par nominal
|
19,1 Nm
|
|
Par máximo
|
47,7 Nm
|
|
Tipo de codificador
|
Absoluto sin batería
|
|
Resolución del codificador
|
23 bits
|
|
Motor con freno
|
✓ |
|
Motor con sello de aceite
|
no
|
|
Cuadrado de tamaño de brida (LC)
|
180 mm
|
|
Diámetro del eje
|
35 mm
|
|
Eje con llave
|
✓
|
|
Eje con grifo
|
✓
|
|
Peso
|
2200 g
|
Accesorios:
R88A-CA1A001-5BF-E Cable de servofreno serie 1S, 1,5 m, 230 V: 100 a 750 W
R88A-CA1A001-5SF-E Cable de alimentación del servomotor serie 1S, 1,5 m, 230 V: 100 a 750 W
R88A-CA1A003BF-E Cable de servofreno serie 1S, 3 m, 230 V: 100 a 750 W
R88A-CA1A003SF-E Cable de alimentación del servomotor serie 1S, 3 m, 230 V: 100 a 750 W
R88A-CA1A005BF-E Cable de servofreno serie 1S, 5 m, 230 V: 100 a 750 W
R88A-CA1A005SF-E Cable de alimentación del servomotor serie 1S, 5 m, 230 V: 100 a 750 W
R88A-CA1A010BF-E Cable de servofreno serie 1S, 10 m, 230 V: 100 a 750 W
R88A-CA1A010SF-E Cable de alimentación del servomotor serie 1S, 10 m, 230 V: 100 a 750 W
R88A ‑ CA1A015BF-E Cable de servofreno serie 1S, 15 m, 230 V: 100 a 750 W
R88A ‑ CA1A015SF-E Cable de alimentación del servomotor serie 1S, 15 m, 230 V: 100 a 750 W
R88A-CA1A020BF-E Cable de servofreno serie 1S, 20 m, 230 V: 100 a 750 W
R88A-CA1A020SF-E Cable de alimentación del servomotor serie 1S, 20 m, 230 V: 100 a 750 W
R88A-CR1A001-5CF-E Cable codificador servo serie 1S, 1,5 m, 230 V: 50-750 W
R88A-CR1A003CF-E Cable codificador servo serie 1S, 3 m, 230 V: 50-750 W
R88A-CR1A005CF-E Cable codificador servo serie 1S, 5 m, 230 V: 50-750 W
R88A-CR1A010CF-E Cable codificador servo serie 1S, 10 m, 230 V: 50-750 W
R88A-CR1A015CF-E Cable codificador servo serie 1S, 15 m, 230 V: 50-750 W
R88A-CR1A020CF-E Cable codificador servo serie 1S, 20 m, 230 V: 50-750 W
R88A-SC011S-E Abrazadera de cable de la serie 1S A. Se utiliza en variadores de 230 V hasta 750 W
