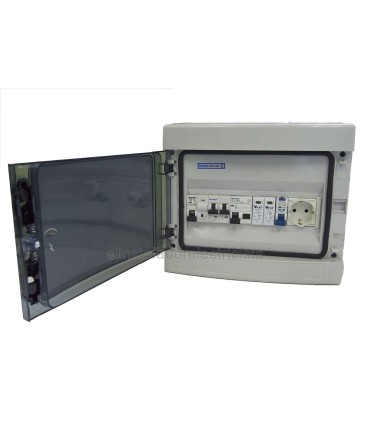

Pack Especial VE.V2 Tipo A según ITC BT 52
Pack Especial: Interruptor General Automático (I.G.A.), con protección sobretensiones permanentes/subtensión, con rearme automático e impedancia 0 para instalaciones de puntos de recarga según ITC BT 52, Esquema 2
Por la compra igual o superior a 10 Packs Especial VE.V2
(Llévate 1 Pack de regalo)
Pack Especial para instalaciones de puntos de recarga según ITC BT 52, Esquema 2 con dispositivo combinado con un Interruptor General Automático (I.G.A.), protección sobretensiones permanentes/subtensión, rearme automático e impedancia 0 para instalaciones de puntos de recarga monofásicas.

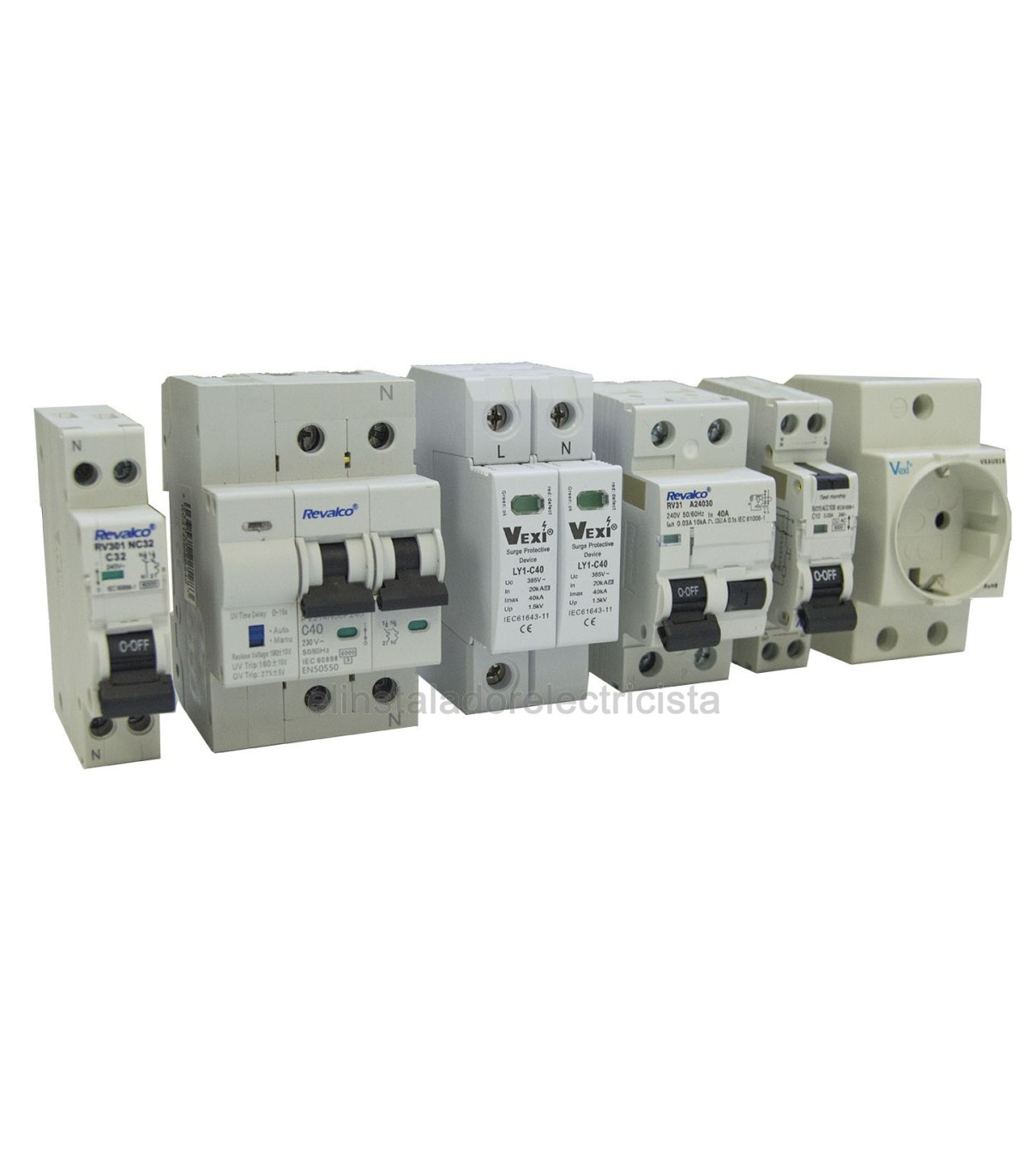

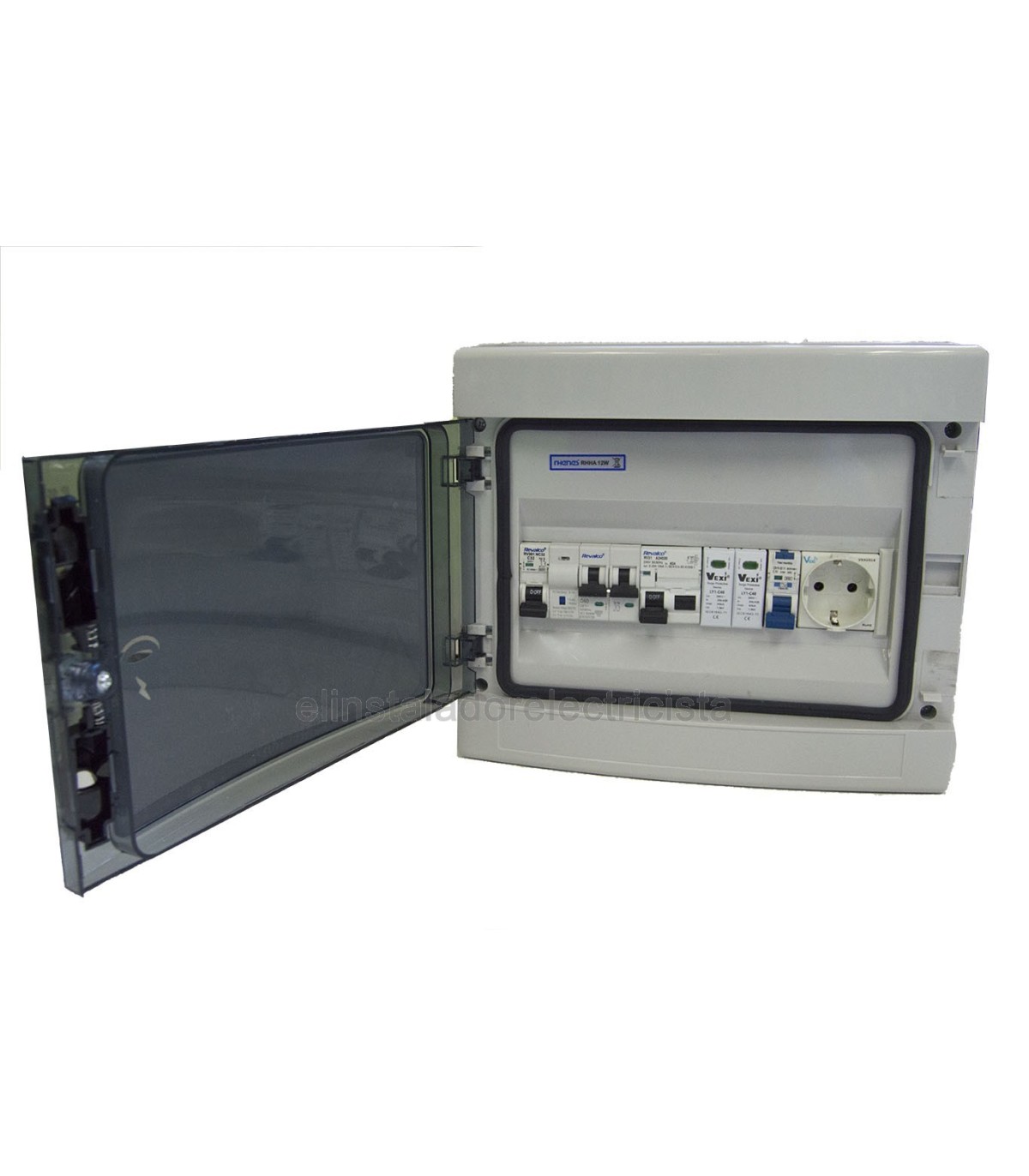

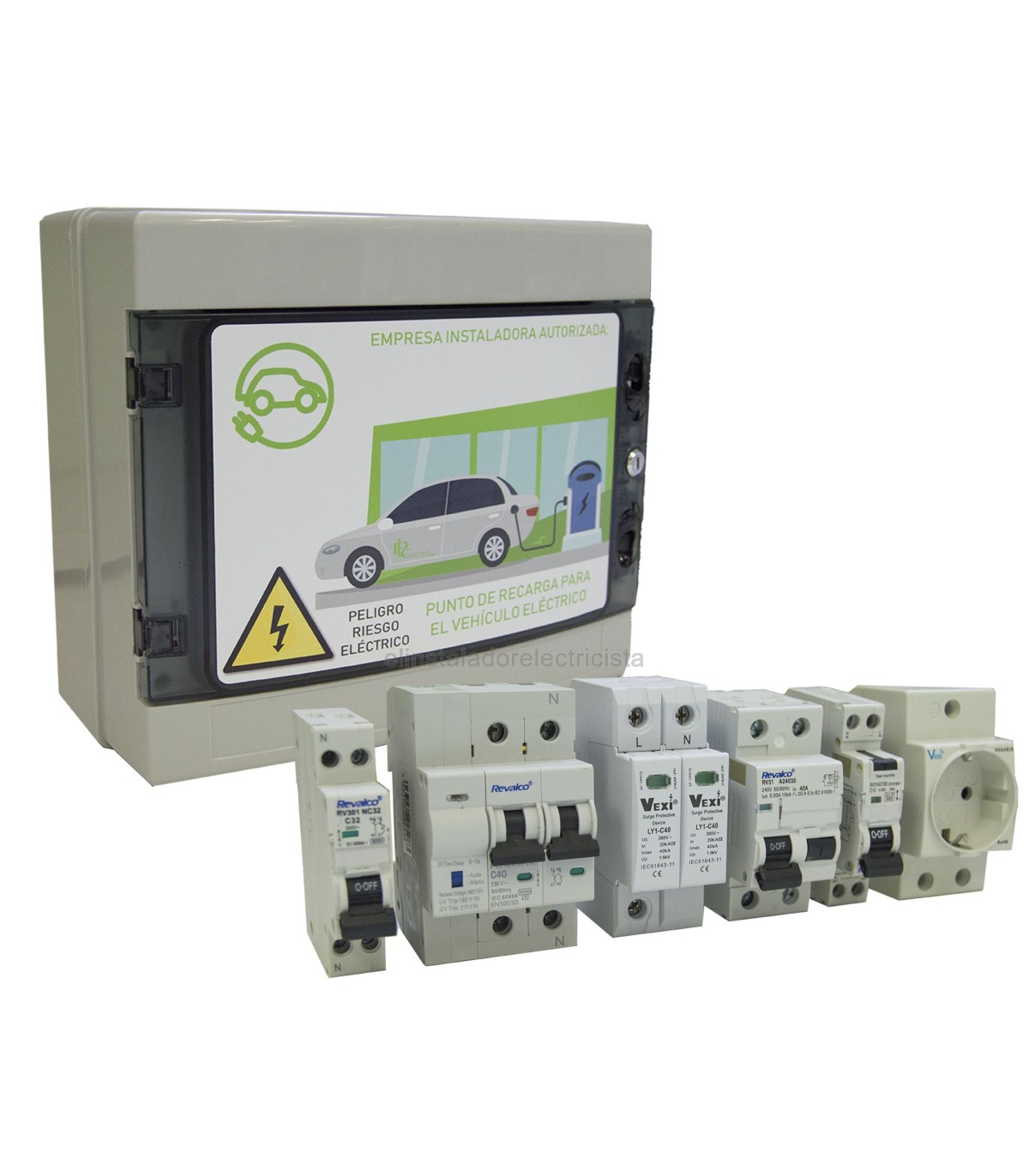

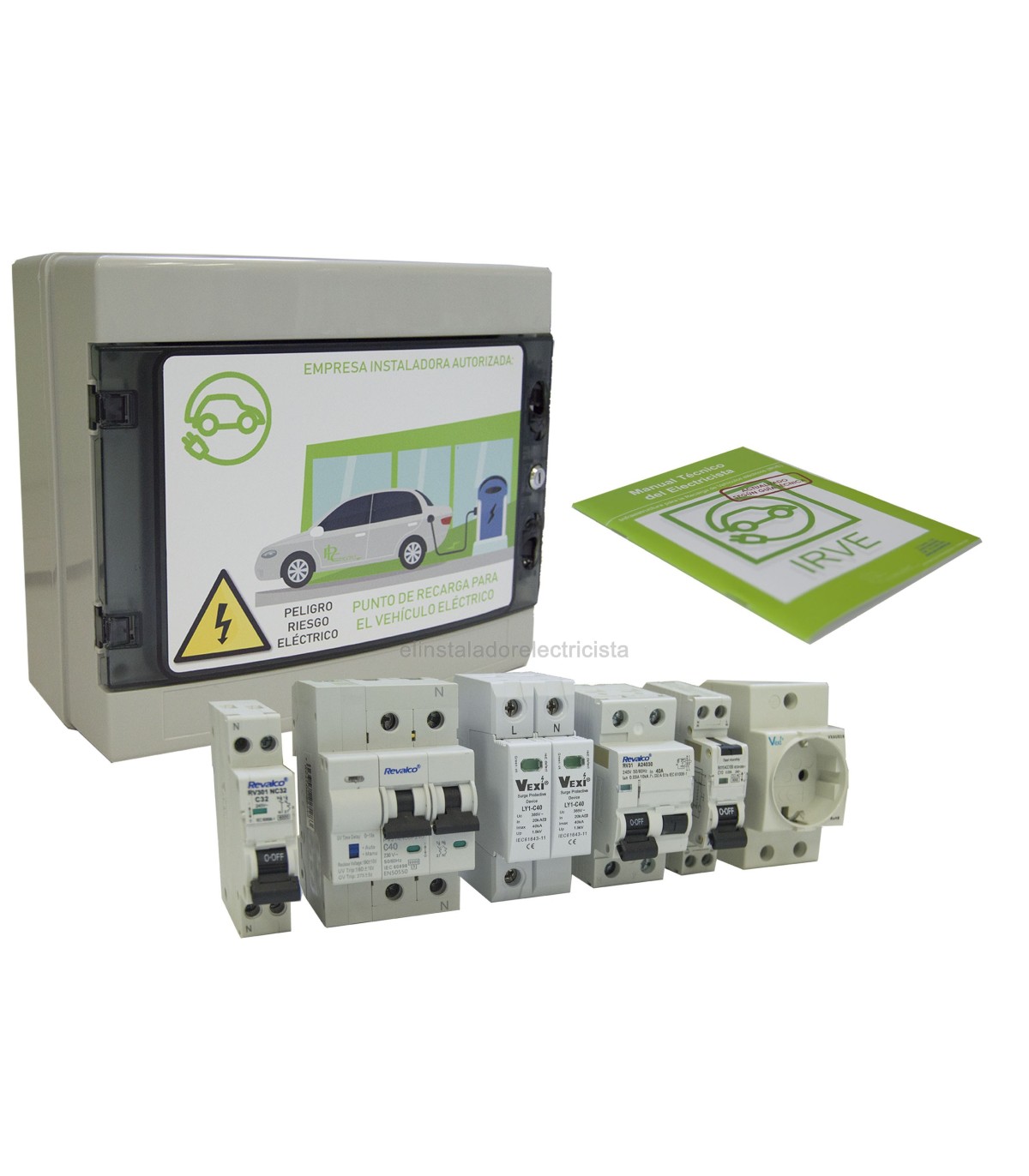

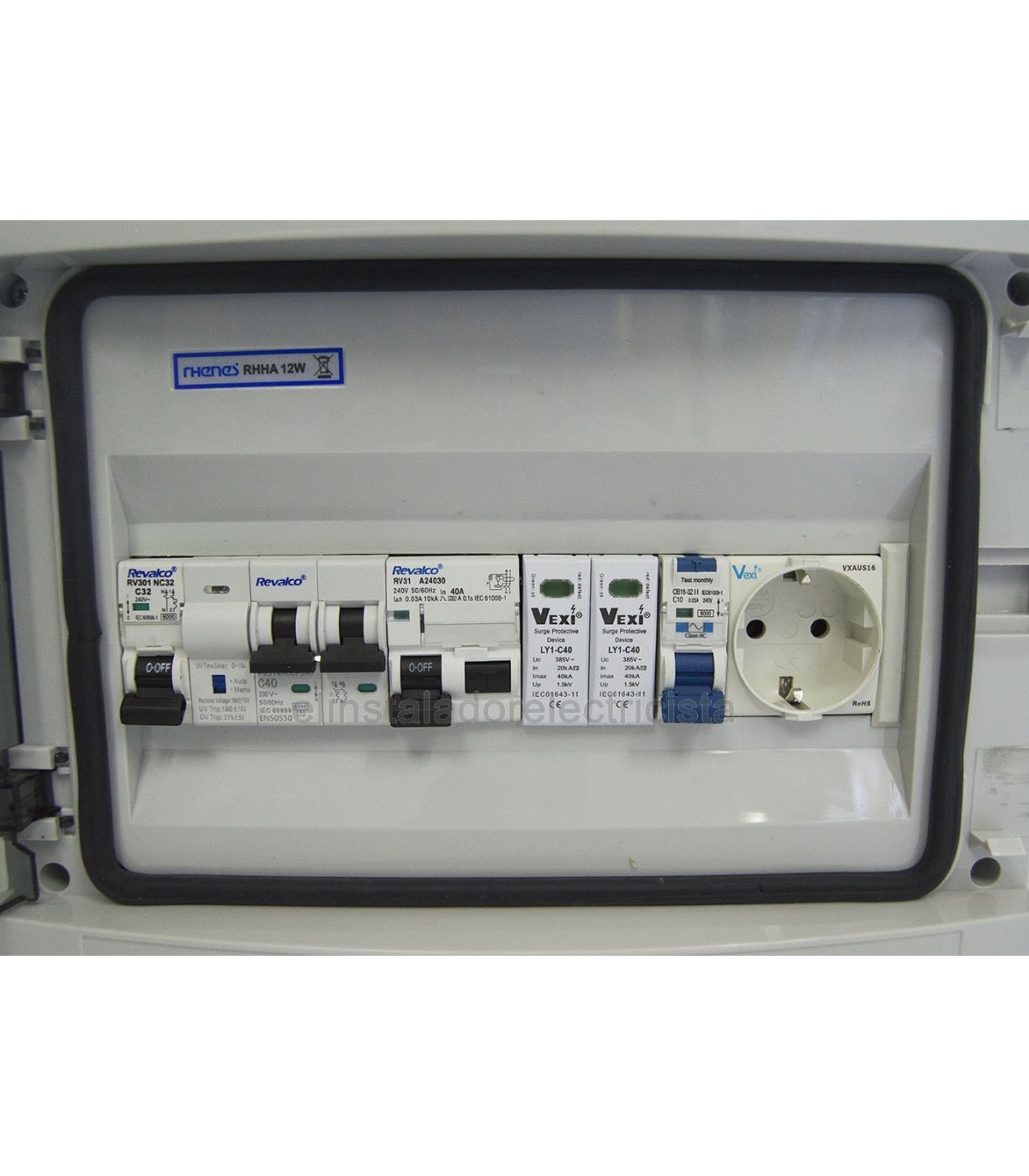

Contenido del Pack VE.V2
- Armario estanco de superficie IP65 de 12 módulos y pictograma de vinilo
- Automático 32A DPN 1P+N curva C 6kA

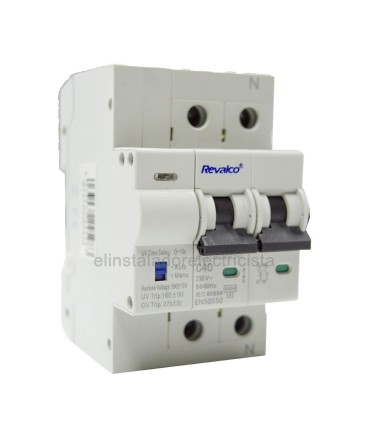

- Reconectador Automático con IGA y Permanentes 2P 40A
- Sobretensiones Transitorias 2 polos 20kA/40kA
- Superinmunizado 40A 30mA 2 polos, 10kA
- Diferencial + Automático VIGI 10A 1P+N, en 1 módulo
- Base de enchufe modular carril Din para cuadro modular
- Manual Técnico - Infraestructura para la Recarga de Vehículos Eléctricos

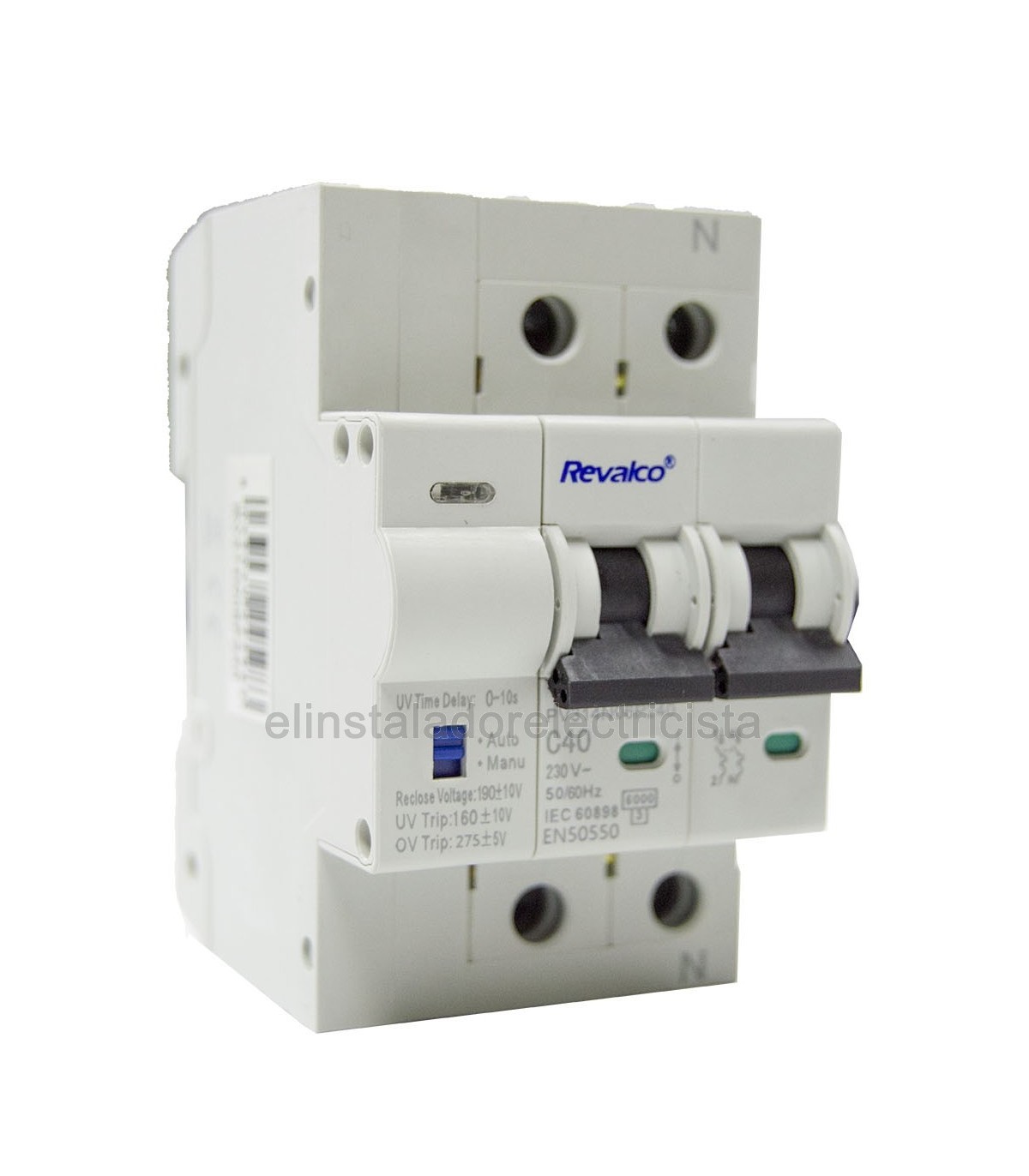

Funcionamiento IGA 2P 40A C 6KA Sobret Permanente + Reconexión ATM:
Detecta la tensión en la línea de distribución se desconecta con retardo automático de la línea cuando hay ausencia de tensión, o existe sobretensión o subtensión y en el modelo trifásico por falta de fase
Se conecta de forma automática cuando vuelve la tensión y esta se encuentra dentro de los valores correctos Cumple con el efecto de rearme automático paro los contadores inteligentes, apropiado como Interruptor General Automático (IGA) o en precuadros para cargador de vehículo eléctricos.
El I.G.A., tiene una tensión nominal de aislamiento de 500V, adecuada para las líneas de distribución de 50 ó 60 Hz, tensión nominal de trabajo de 230 V / 400 V y corriente nominal inferior del amperaje marcado en cada producto .
Instalación: Debe instalarse verticalmente sobre el carril din estándar
Parámetros Técnicos
Numero de Polos | 2P | 4P | |
Corriente nominal (A) | 40A,50A,63A,80A | 40A,50A,63A,80A | |
Voltaje nominal de aislamiento UI (V) | 500V | 500V | |
Tensión nominal de trabajo UN (V) | 230V | 230/400V | |
Resistencia nominal al impulso voltaje Uimp (KV) | 6KV | ||
Límite de capacidad de ruptura Icu (KA) | 10KA | ||
Capacidad de ruptura en funcionamiento Ics (KA) | 7,50KA | ||
Frecuencia nominal FN (HZ) | 50/60Hz | ||
Tipo de corriente de disparo instantáneo | Curva C | ||
Vida de Servicio | Vida mecánica | 10.000 | |
Vida eléctrica | 6.000 |
Descripción de la Función de control
El modo de control del IGA, se divide en modo automático y modo manual. El modo se configura través del microrruptor en la parte frontal.
Modo Automático: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. Cierre automático cuando la tensión es normal.
Modo Manual: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. No se cierra automáticamente cuando la tensión es normal.
Reconexión voltaje: 190 ± 10V
Subtensión: UV Trip: 160 ± 10V
Sobretensión: OV Trip: 275 ± 10V

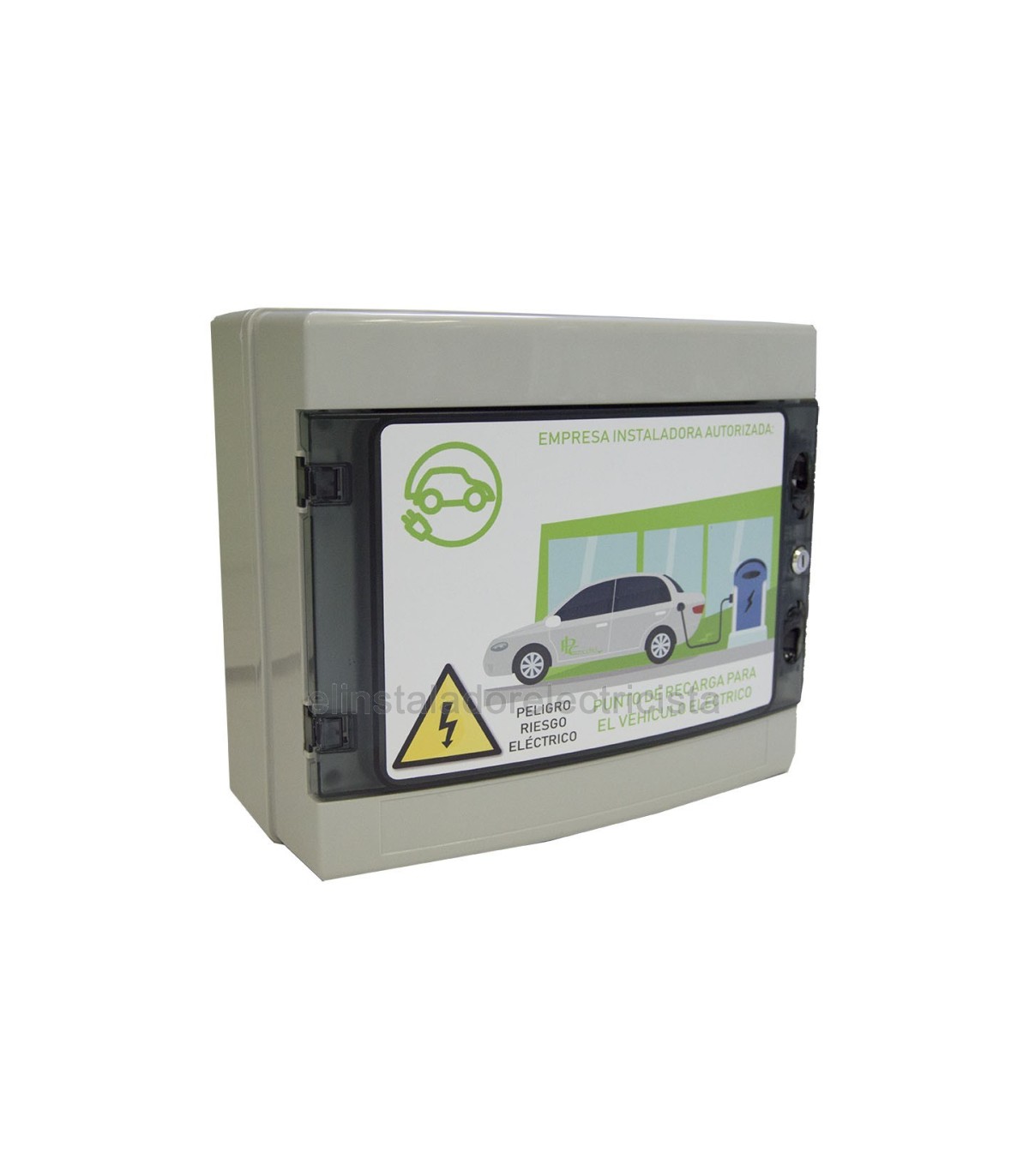

Armario estanco de superficie IP65 de 12 módulos y pictograma de vinilo
Características:
- IP65
- Tapa en Policarbonato
- Cuerpo en ABS
- Color: Ral:7035
- N.º de Módulos 12
- Disponible con o sin cerradura metálica y llave
- Fabricadas según norma EN60947-1
- Conexión Carril DIN conforme a EN50022
- Puerta transparente abatible lateramente

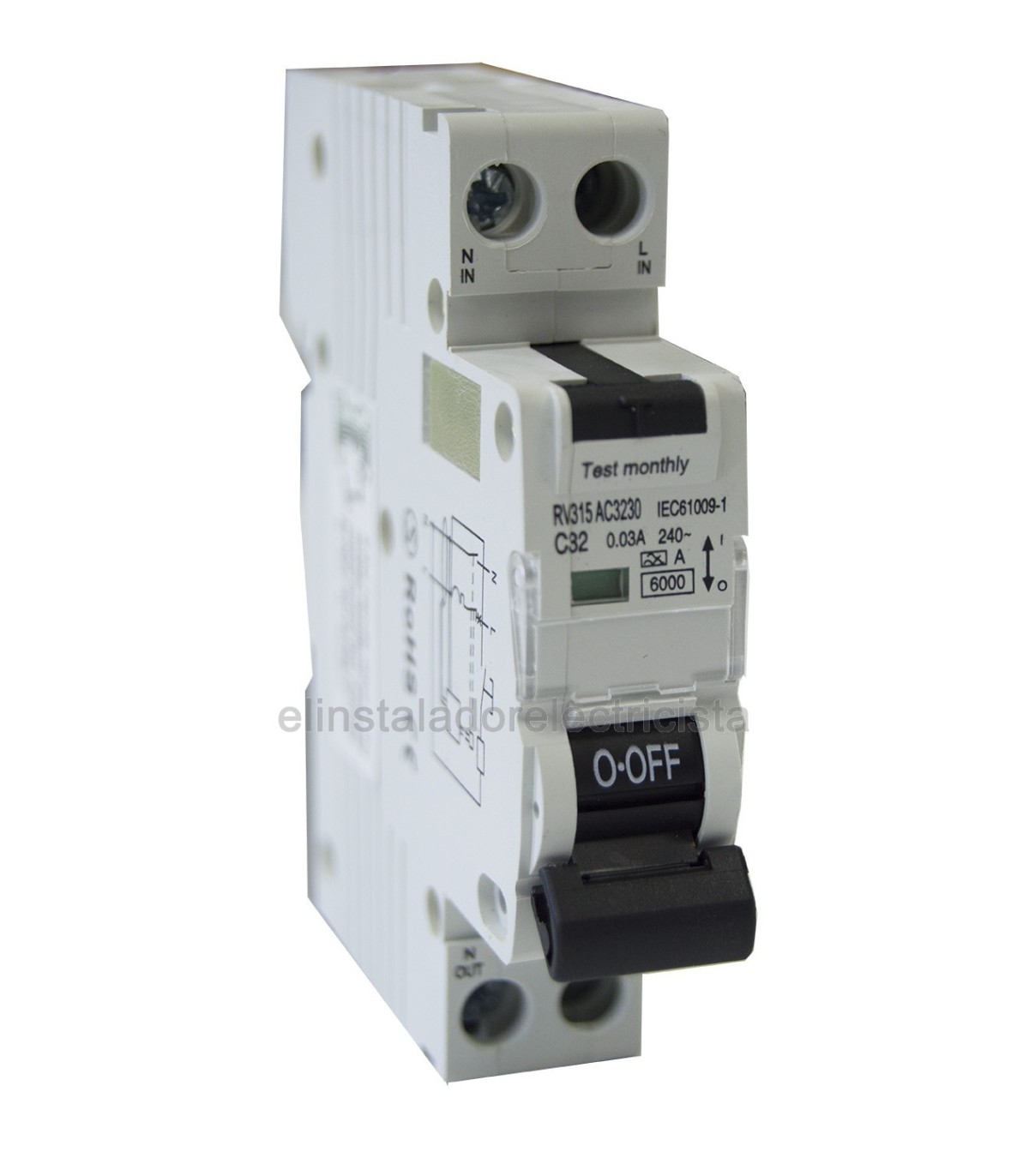

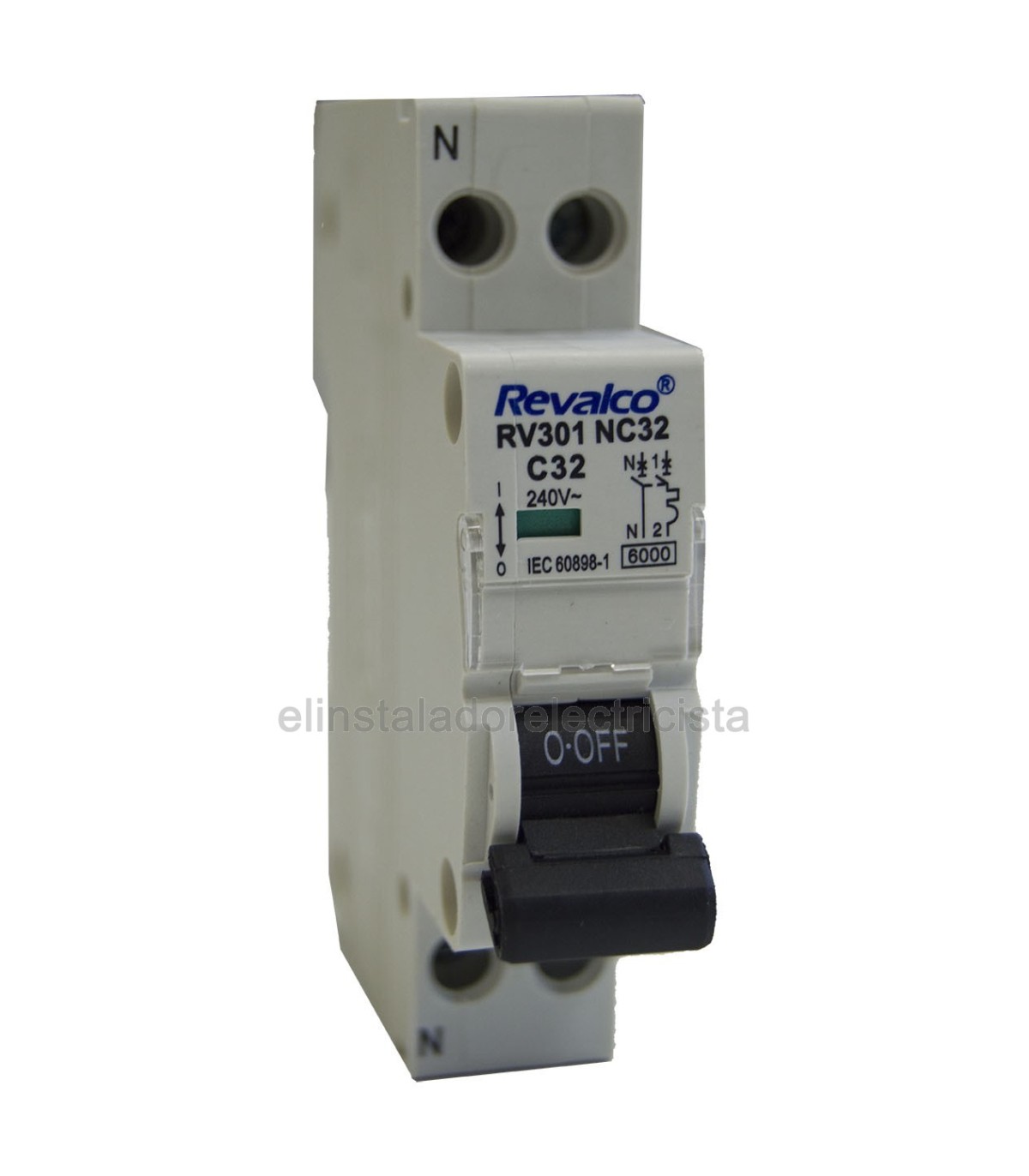

Características de Automático 32A curva C 6kA 1 Polo + Neutro en 1 Módulo DIN
- Poder de corte: 6kA
- Uso: Industrial, Terciario, Doméstico
- Tensión de empleo: 240V AC, 50/60Hz
- Curva característica: C
- Señalización local de defecto
- Normativa internacional EN 60898-B y IEC60898-1
- Capacidad de conexión cable 16 mm²
- Dimensiones: 1 módulo (18 mm)
- Permite empleo de peines de conexión tipo pin DPN

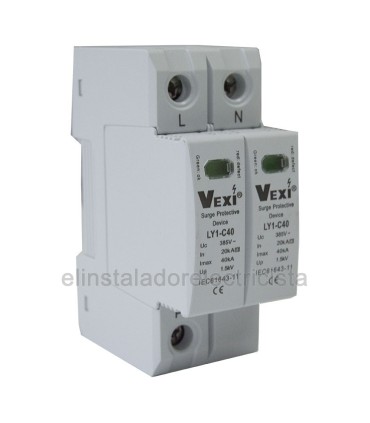

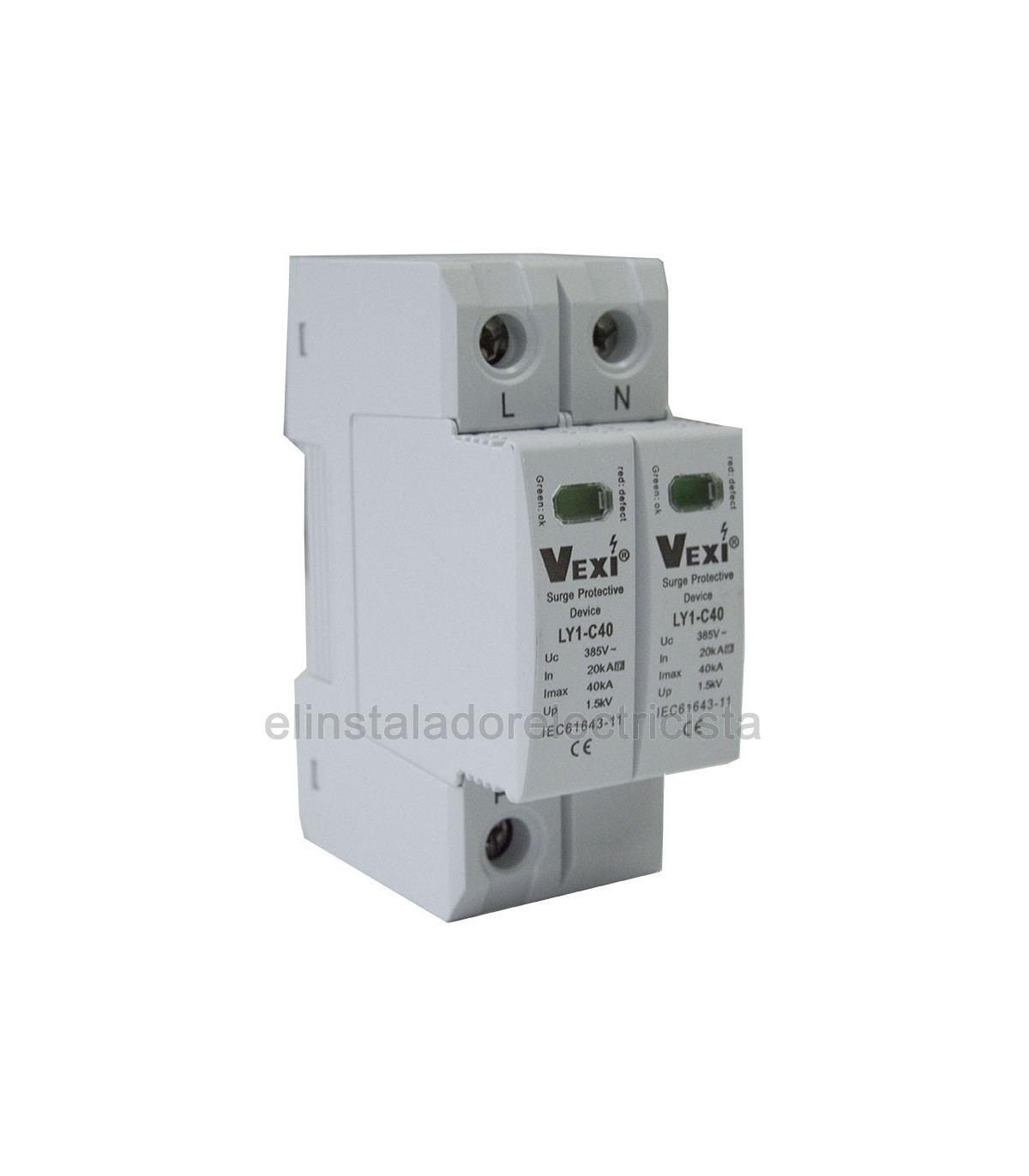

Sobretensiones Transitorias 2 polos 20kA/40kA
Características:
- Protectores de sobretensión transitoria para circuitos monofásicos.
- Tensión de empleo: 230/400 VAC (50/60 Hz)
- Intensidad nominal de descarga: 20 kA (8/20µs)
- Intensidad máxima de descarga: 40 kA (8/20µs)
- Tensión de trabajo máxima (continua): 385 V.
- Tensión de protección: ≤ 1,8 kV.
- Protección Clase II.
- Cartucho recambiable , indicador de estado del mismo..
- Montaje sobre carril DIN.
- Dimensiones: 18 mm (por polo).
- Grado de protección: IP20
- Normativa: IEC61643-1

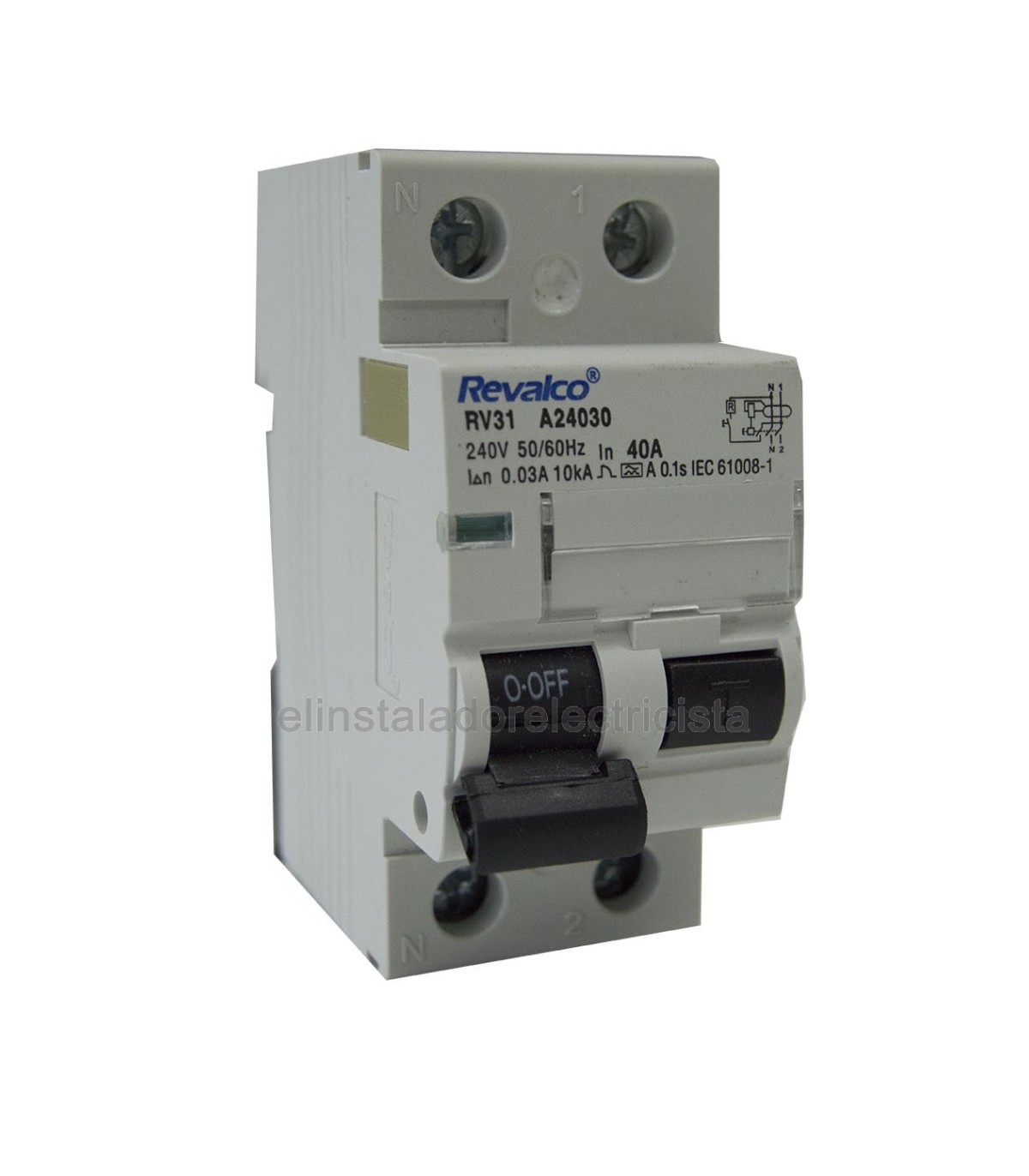

Características de Diferencial monofásico Superinmunizado 40A 30mA, 10kA:
- Polos: 2
- Clase ASi (Superinmunizado)
- Intensidad Nominal: 40A
- Sensibilidad: 30mA.
- Poder de corte: 10KA.
- Vida eléctrica: 20.000 ciclos.
- Tropicalización: ejecución 2 (95% de humedad a 55 °C).
- Tensión de empleo: 230 V CA +10%, –20% (2 polos) o 415 V CA entre fases.
- Clases y empleo: A = Fugas en AC y DC pulsante (SUPERINMUNIZADO). Terciario e Industrial
Características del Diferencial + Automático VIGI 10A 1P+N, en 1 módulo
- Tensión: 230V A
- Intensidad: 6 / 10 / 16 / 20 / 25 / 32A
- Dimensiones: 18 mm
- Número de polos: 1 + N
- Potencia de corte: 6 kA
- Clase: AC
- Curva de disparo: C
- Peso: 100 g
- Certificados: CE & RoHS
- Garantía: 2 Años

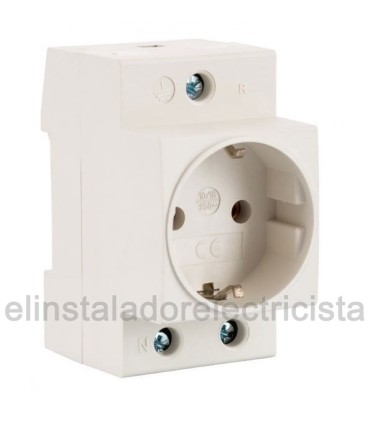

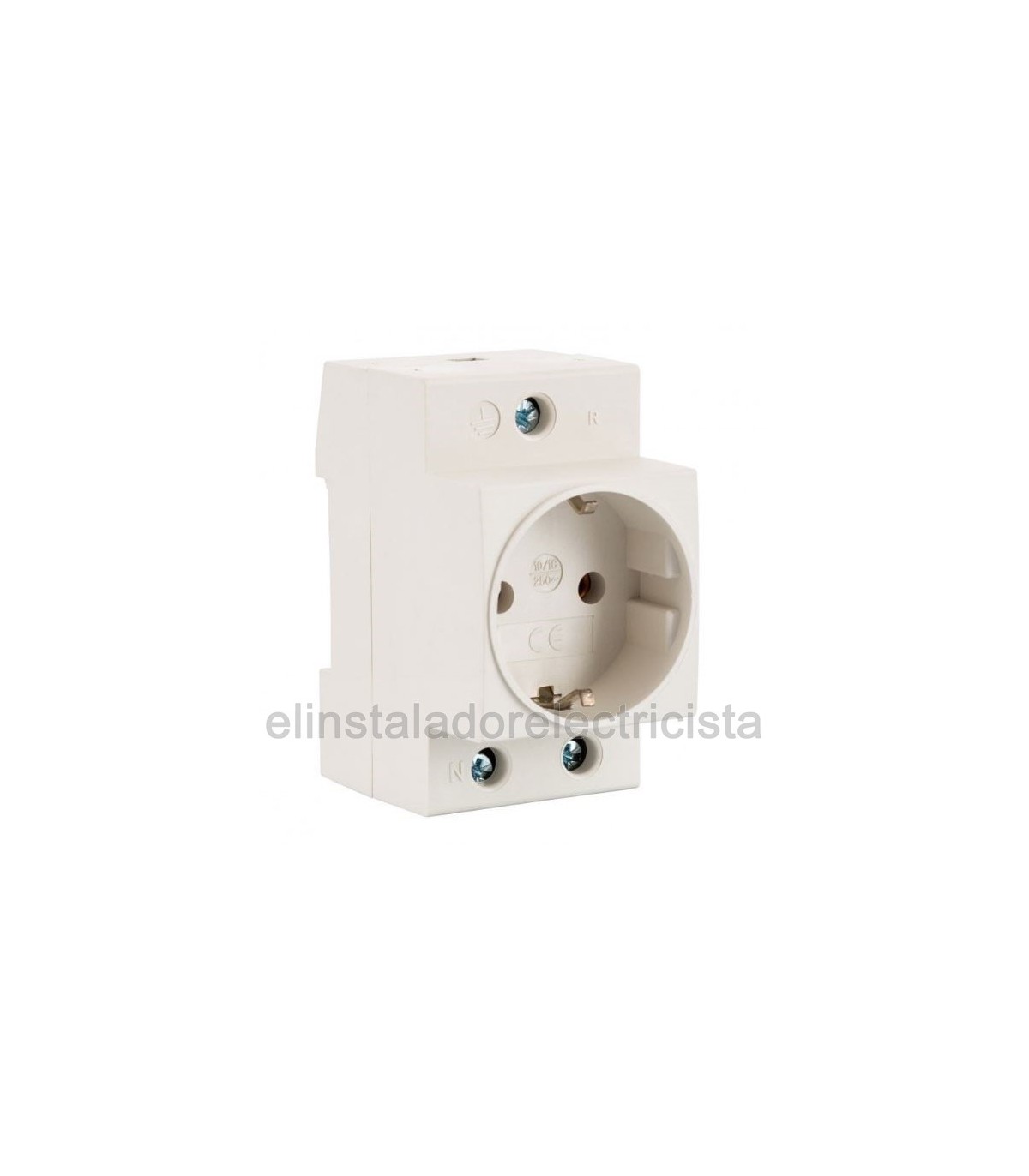

Características de la base de enchufe modular carril Din para cuadro modular
- Tensión de Empleo: 250 VAC
- Intensidad: 16 A
- Grado de Protección: IP20
- Dimensiones: 44 mm
- Montaje: Carril DIN
- Certificación: CE
