Pack Especial VE4 Tipo B según ITC BT 52
Pack Especial: Interruptor General Automático (I.G.A.), con protección sobretensiones permanentes/subtensión, con rearme automático e impedancia 0 para instalaciones de puntos de recarga según ITC BT 52, Esquema 2/4a
Oferta y unidades limitadas hasta el día 21 de junio
(Por la compra directa de 10 Unidades + 1 gratis)
Pack Especial para instalaciones de puntos de recarga según ITC BT 52, Esquema 2/4a con dispositivo combinado con un Interruptor General Automático (I.G.A.), protección sobretensiones permanentes/subtensión, rearme automático e impedancia 0 para instalaciones de puntos de recarga monofásicas.

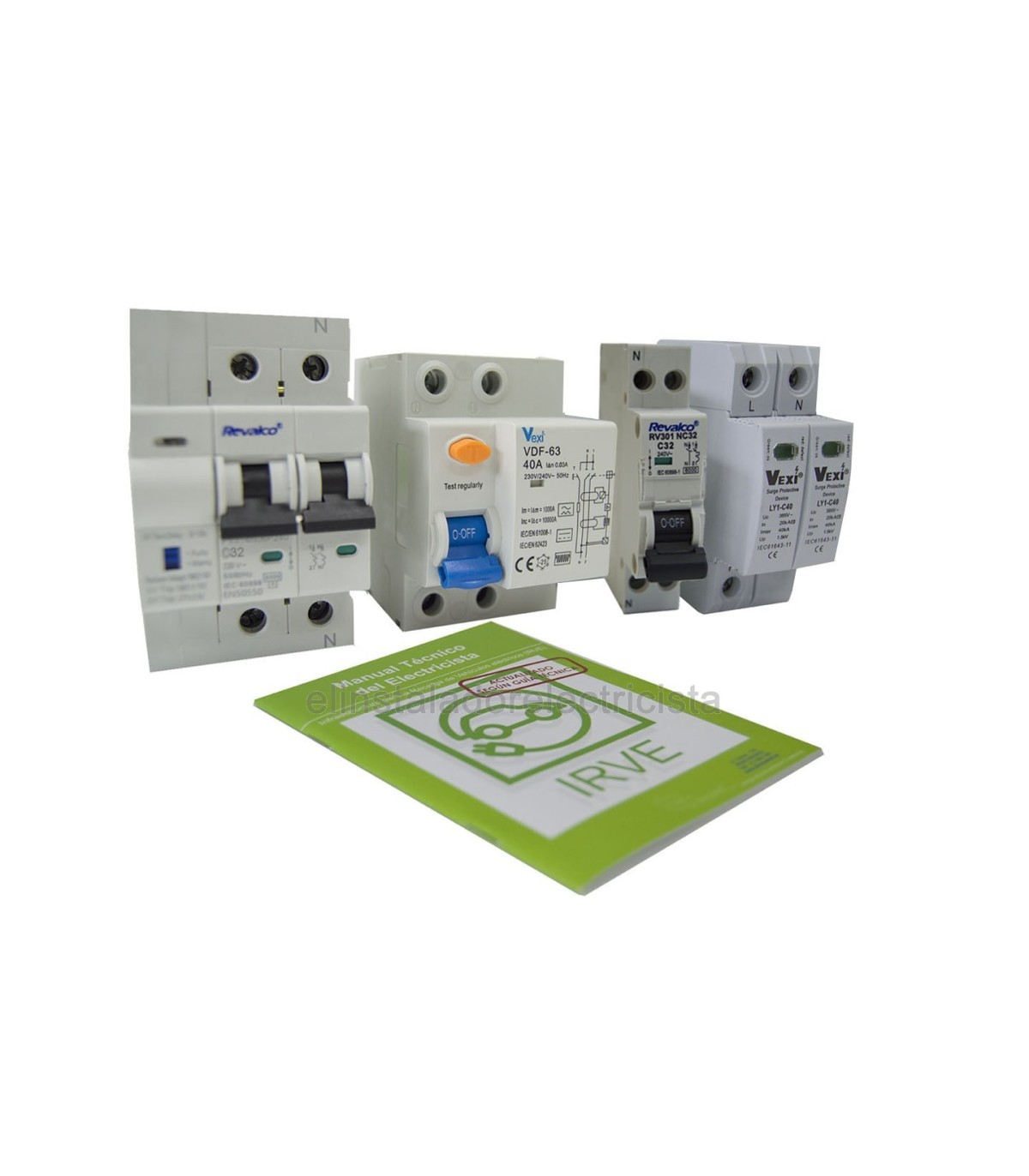

Contenido del Pack Especial B
- Automático 32A DPN 1P+N curva C 6kA

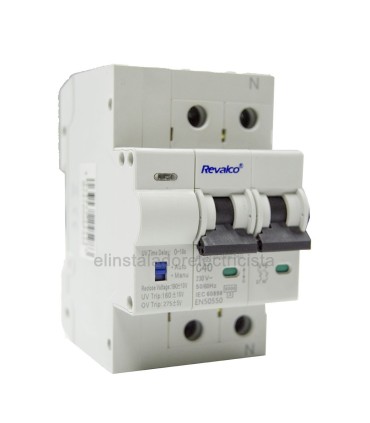

- Reconectador Automático con IGA y Permanentes 2P 40A
- Sobretensiones Transitorias 2 polos 20kA/40kA
- Diferencial Superinmunizado Clase B 40A 30mA
- Manual Técnico - Infraestructura para la Recarga de Vehículos Eléctricos

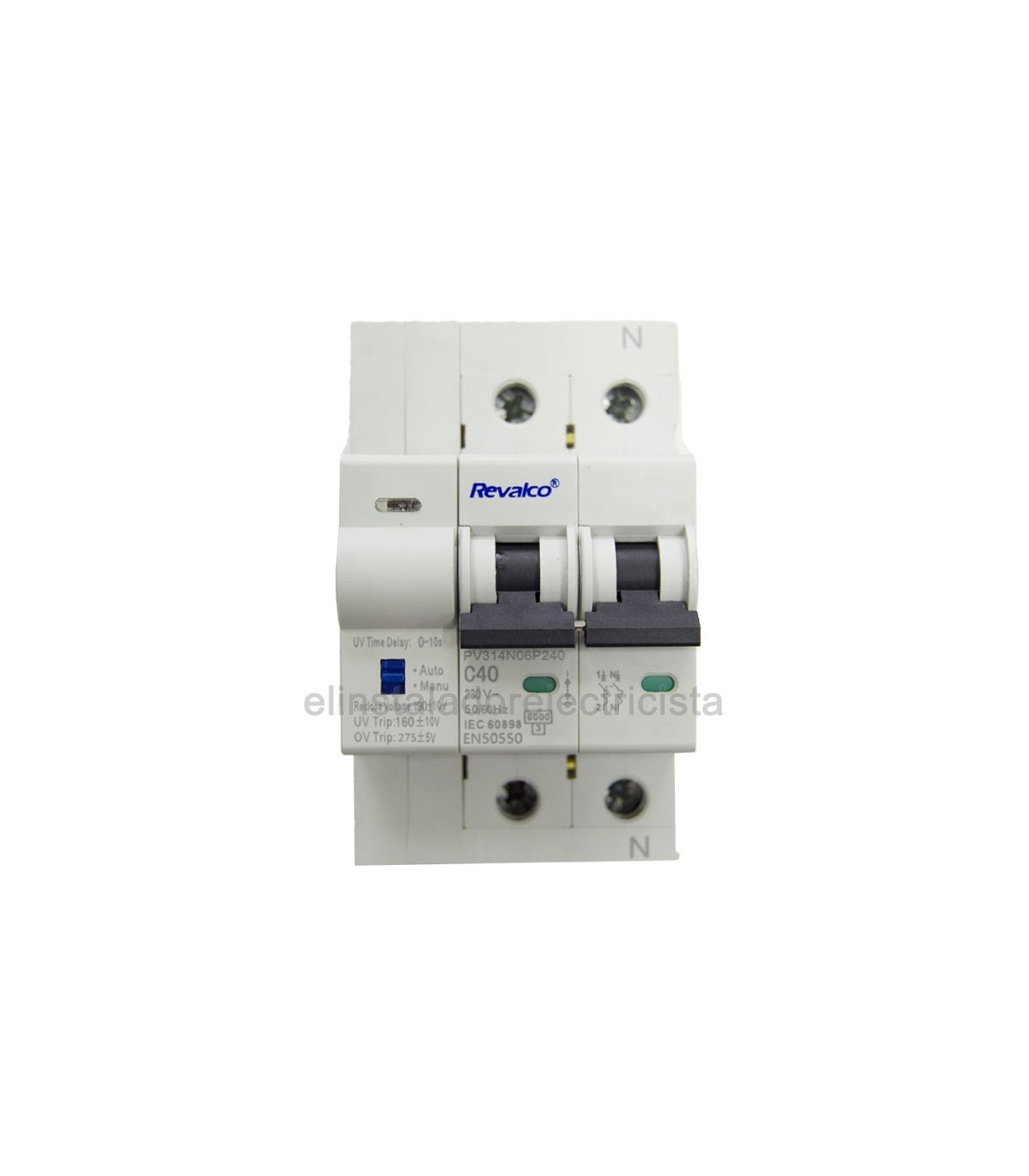

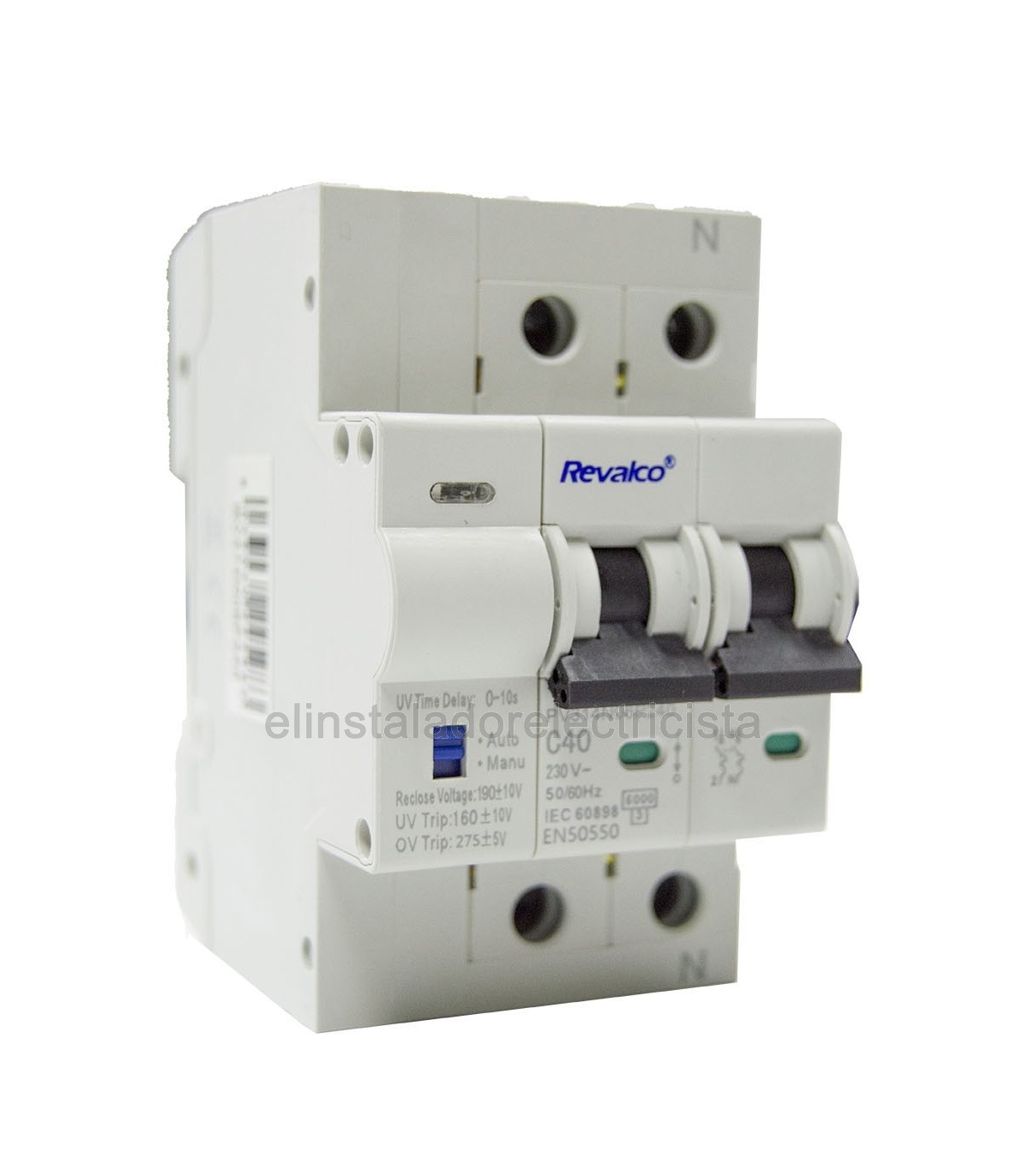

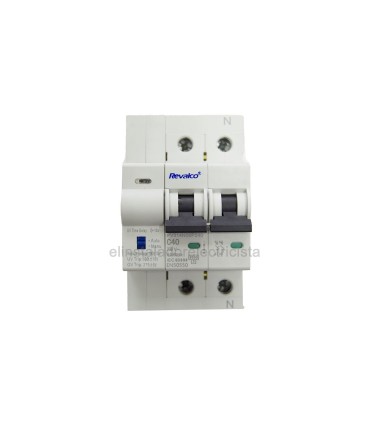

Funcionamiento IGA 2P 40A C 6KA Sobret Permanente + Reconexión ATM:
Detecta la tensión en la línea de distribución se desconecta con retardo automático de la línea cuando hay ausencia de tensión, o existe sobretensión o subtensión y en el modelo trifásico por falta de fase
Se conecta de forma automática cuando vuelve la tensión y esta se encuentra dentro de los valores correctos Cumple con el efecto de rearme automático paro los contadores inteligentes, apropiado como Interruptor General Automático (IGA) o en precuadros para cargador de vehículo eléctricos.
El I.G.A., tiene una tensión nominal de aislamiento de 500V, adecuada para las líneas de distribución de 50 ó 60 Hz, tensión nominal de trabajo de 230 V / 400 V y corriente nominal inferior del amperaje marcado en cada producto .
Instalación: Debe instalarse verticalmente sobre el carril din estándar
Parámetros Técnicos
Numero de Polos | 2P | 4P | |
Corriente nominal (A) | 40A,50A,63A,80A | 40A,50A,63A,80A | |
Voltaje nominal de aislamiento UI (V) | 500V | 500V | |
Tensión nominal de trabajo UN (V) | 230V | 230/400V | |
Resistencia nominal al impulso voltaje Uimp (KV) | 6KV | ||
Límite de capacidad de ruptura Icu (KA) | 10KA | ||
Capacidad de ruptura en funcionamiento Ics (KA) | 7,50KA | ||
Frecuencia nominal FN (HZ) | 50/60Hz | ||
Tipo de corriente de disparo instantáneo | Curva C | ||
Vida de Servicio | Vida mecánica | 10.000 | |
Vida eléctrica | 6.000 |
Descripción de la Función de control
El modo de control del IGA, se divide en modo automático y modo manual. El modo se configura través del microrruptor en la parte frontal.
Modo Automático: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. Cierre automático cuando la tensión es normal.
Modo Manual: Apertura automática cuando la tensión tiene sobretensión, subtensión o pérdida de tensión. No se cierra automáticamente cuando la tensión es normal.
Reconexión voltaje: 190 ± 10V
Subtensión: UV Trip: 160 ± 10V
Sobretensión: OV Trip: 275 ± 10V
Estado del Indicador
COLOR | ESTADO |
Rojo permanente | Normal o desconectado manualmente |
Apagado | Subvoltaje, Sobrevoltaje, Falta de fases, anomalías |
Rojo parpadeo cada 0,5s | Demora en conectar a la electricidad |
Rojo parpadeo cada 1s | Pérdida de voltaje |

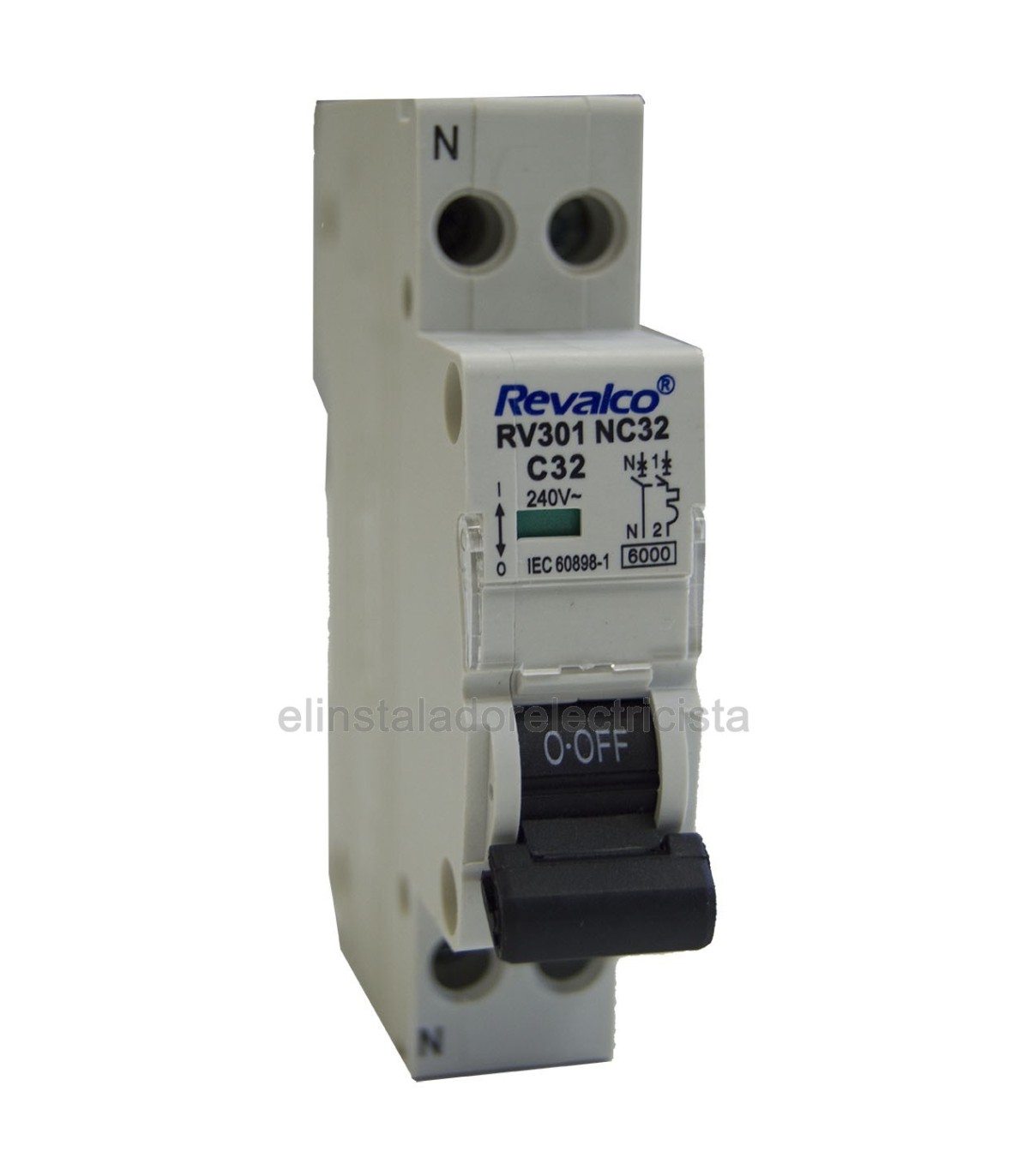

Características de Automático 32A curva C 6kA 1 Polo + Neutro en 1 Módulo DIN
- Poder de corte: 6kA
- Uso: Industrial, Terciario, Doméstico
- Tensión de empleo: 240V AC, 50/60Hz
- Curva característica: C
- Señalización local de defecto
- Normativa internacional EN 60898-B y IEC60898-1
- Capacidad de conexión cable 16 mm²
- Dimensiones: 1 módulo (18 mm)
- Permite empleo de peines de conexión tipo pin DPN

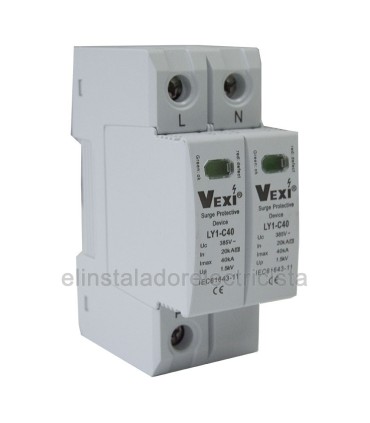

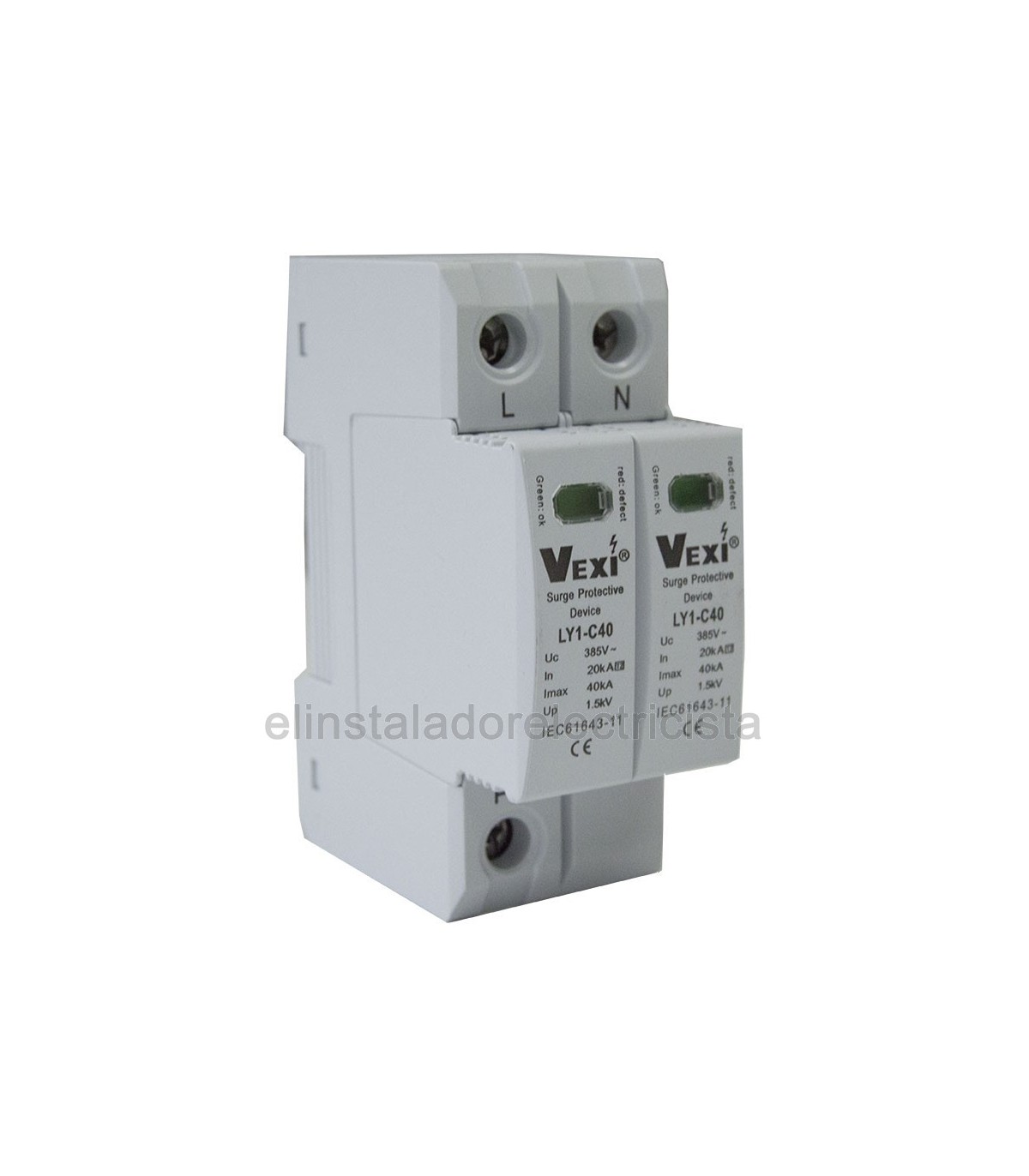

Sobretensiones Transitorias 2 polos 20kA/40kA
Características:
- Protectores de sobretensión transitoria para circuitos monofásicos.
- Tensión de empleo: 230/400 VAC (50/60 Hz)
- Intensidad nominal de descarga: 20 kA (8/20µs)
- Intensidad máxima de descarga: 40 kA (8/20µs)
- Tensión de trabajo máxima (continua): 385 V.
- Tensión de protección: ≤ 1,8 kV.
- Protección Clase II.
- Cartucho recambiable , indicador de estado del mismo..
- Montaje sobre carril DIN.
- Dimensiones: 18 mm (por polo).
- Grado de protección: IP20
- Normativa: IEC61643-1

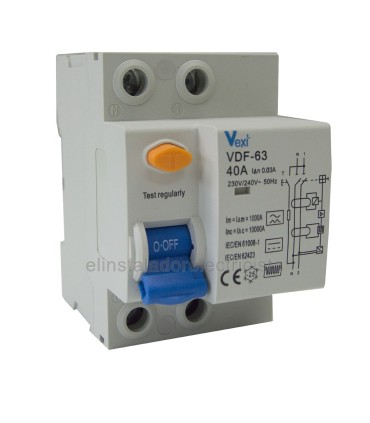

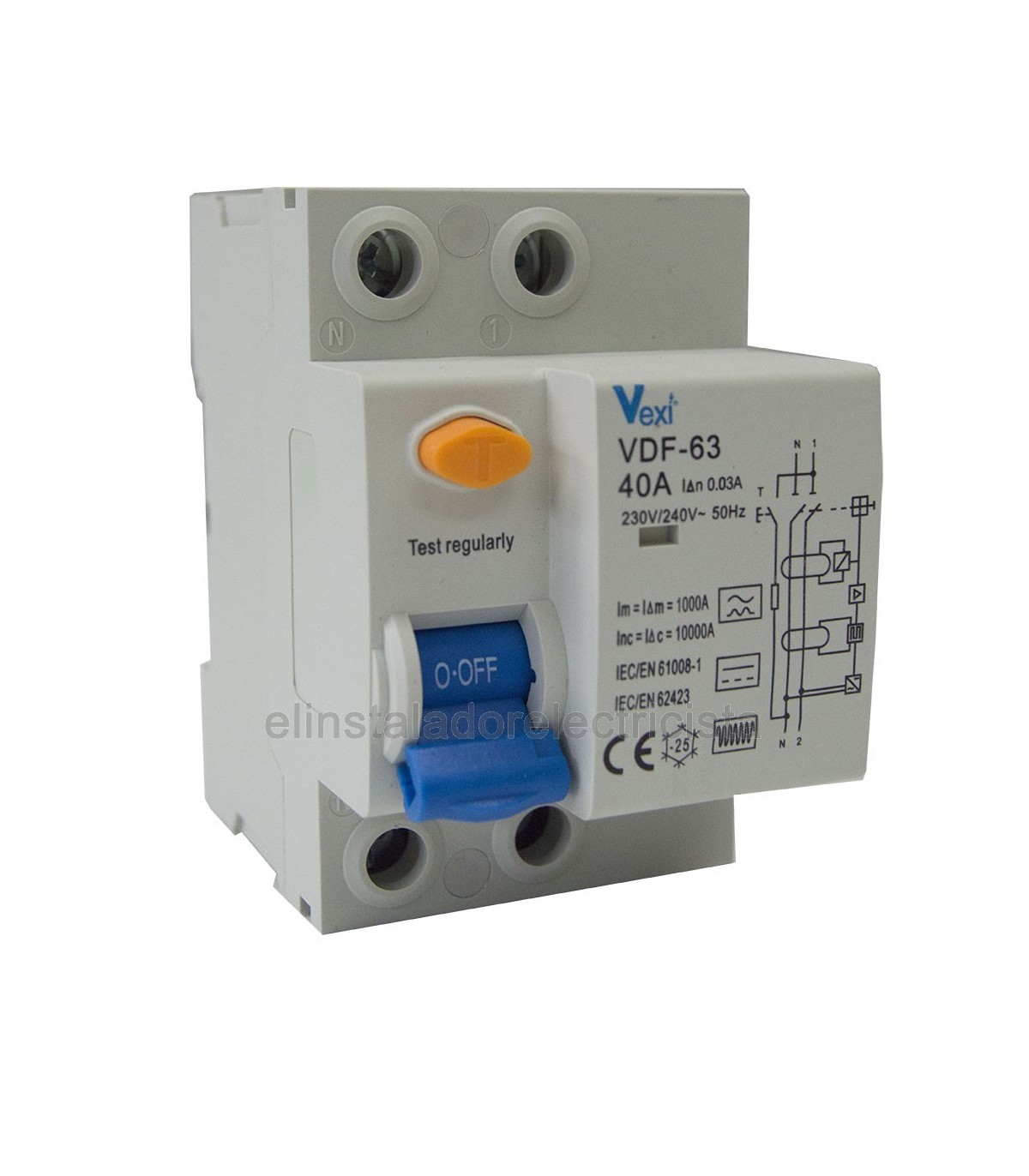

Diferencial Superinmunizado Clase B 40A 30mA
Aplicaciones Generales:
- Aplicaciones con corrientes pulsantes y residuales en C.C.
- Control de ascensores
- Maquinaria herramienta de velocidad variable
- SAI´S y fuentes de alimentación
- Todo tipo de grúas
Características:
- Intensidad nominal 40A
- Tensión nominal 4 Polos, 230/400V
- Sensibilidad 30 mA
- Capacidad borne para cable flexible o rígido 25mm²
- Características de cortocircuito Según Norma IEC6242 3
- Homologación RoHS, EMC, LVD, CE
