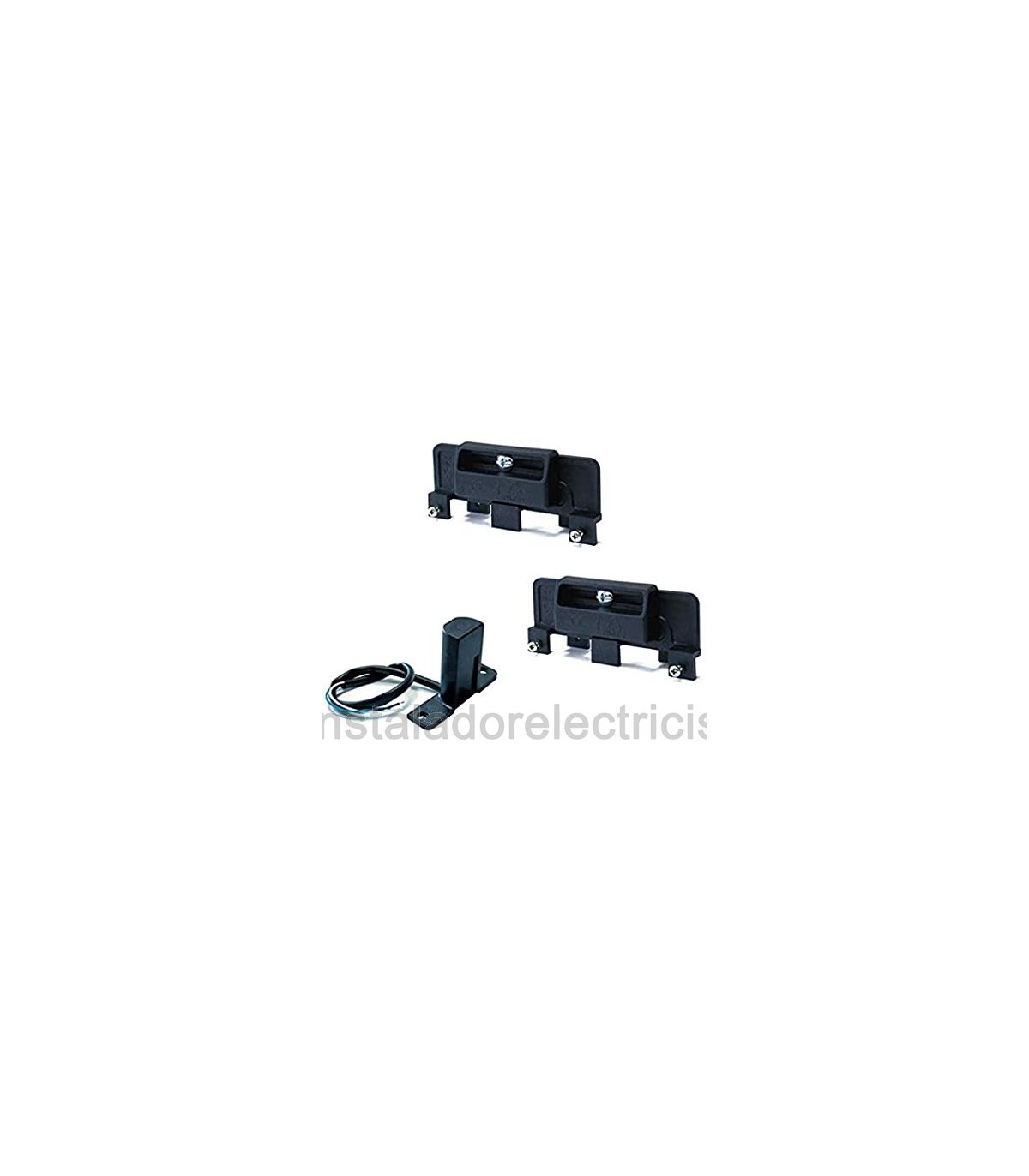

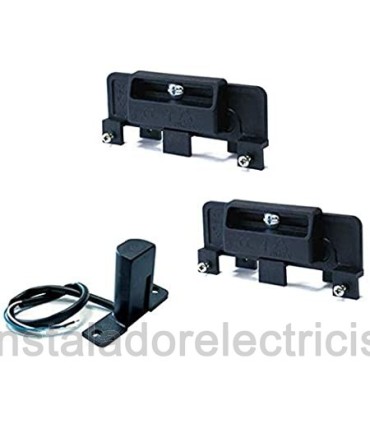

Conjunto final de carrera magnetico AG FUTURE VDS
Conjunto final de carrera magnetico para motor AG FUTURE VDS
Características:
- Activación de contacto
- Bloque de imán de nylon
- Grado de protección: IP42
- Corriente máxima: 500mA
- Voltaje máximo del interruptor: 50Vac / cc
Para un correcto funcionamiento del sistema, proceda de acuerdo con las siguientes ilustraciones:
Los imanes están polarizados de manera diferente, y marcados con los números 1 y 2 como se muestra en La fig.

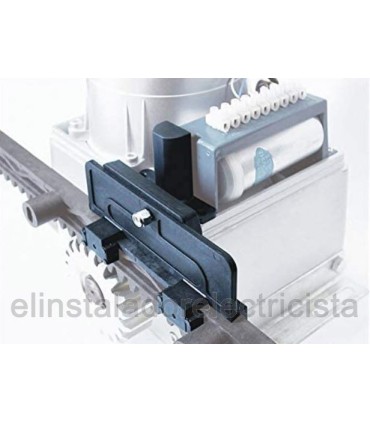

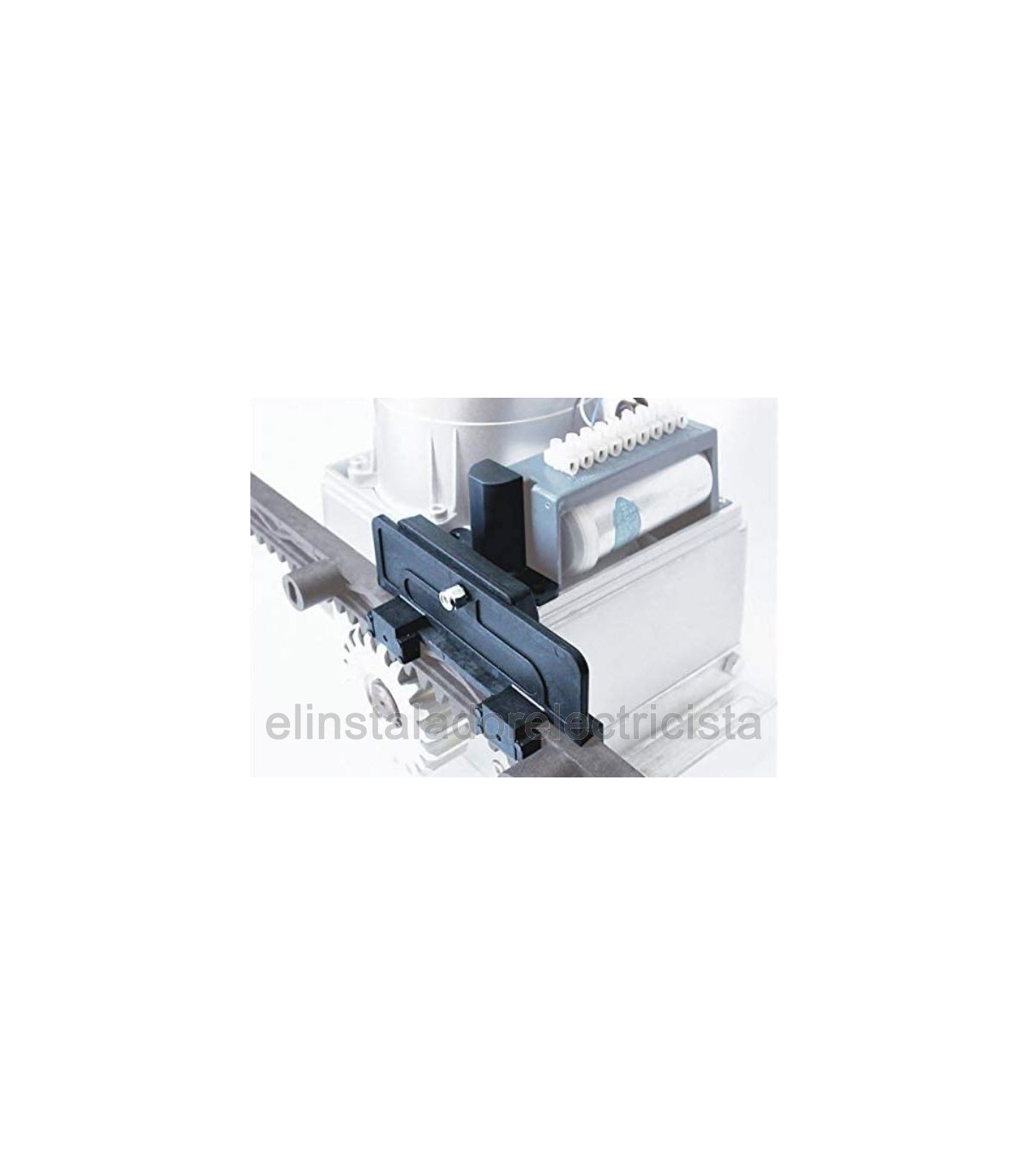

Instalar los imanes a una distancia del sensor entre 15 y 30 mm

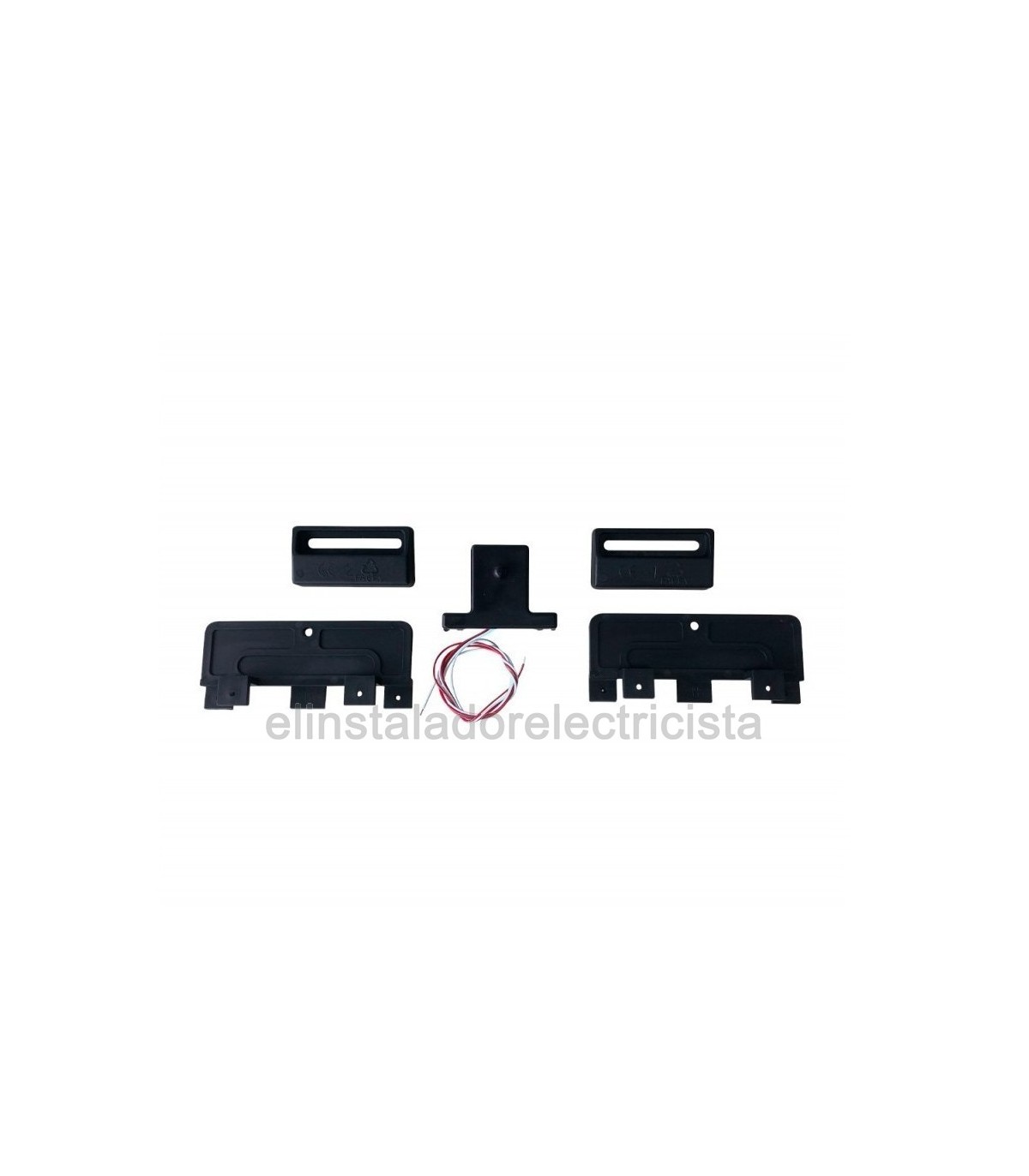

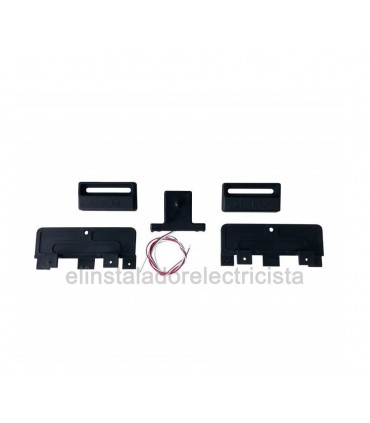

Para adaptar la instalación de los imanes en diferentes tipos de bastidor, puede montar los bloques en Plástico obteniendo 3 tipos de medidas

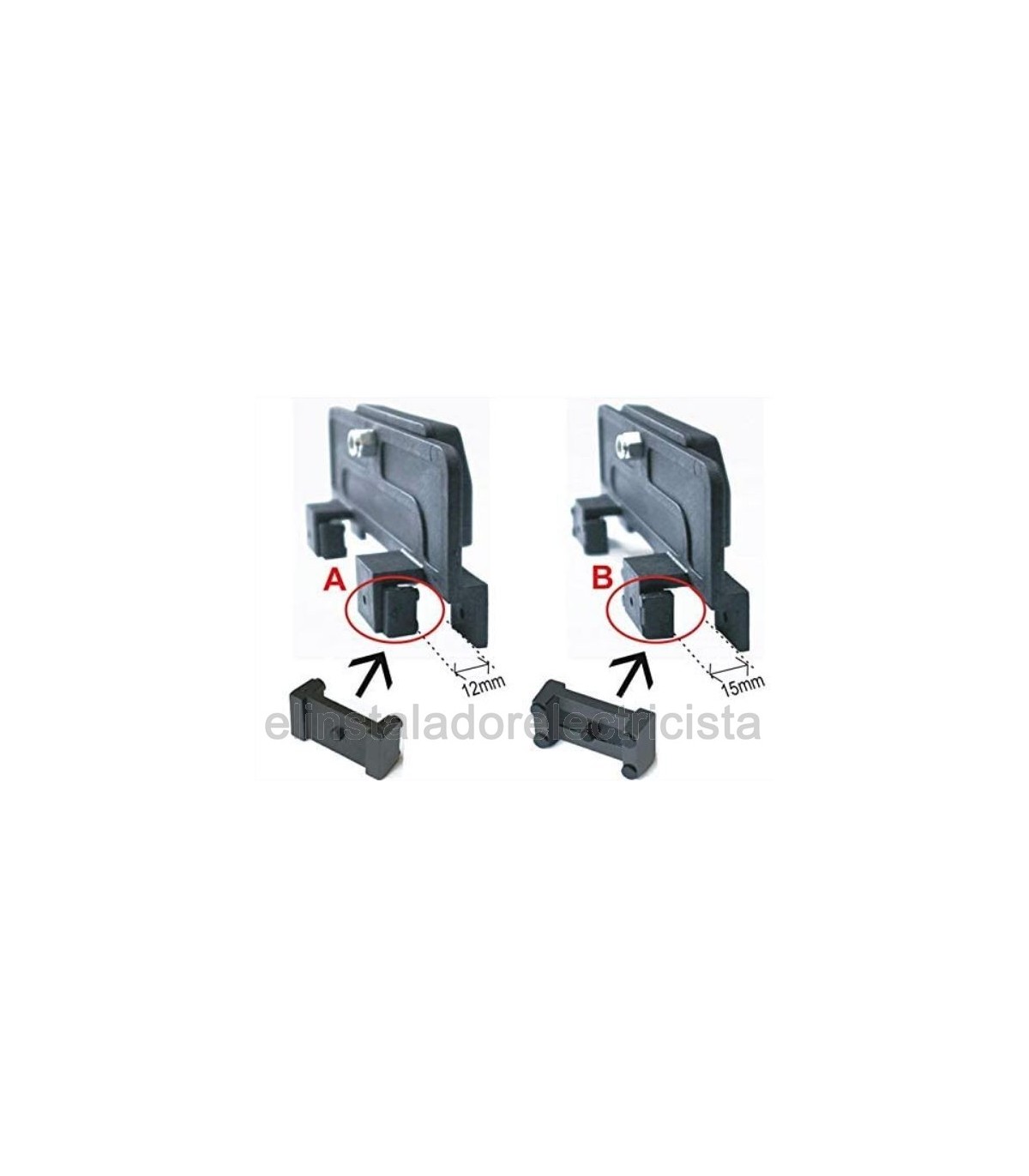

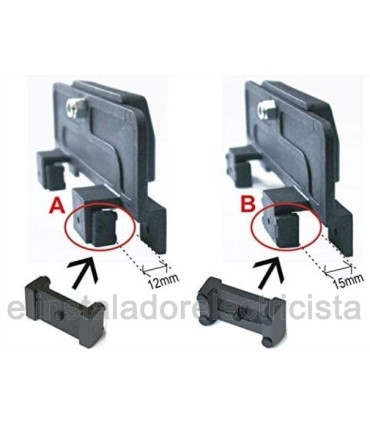

Fije los imanes en los soportes en la posición A o B para obtener la distancia ideal entre el imán y el sensor
