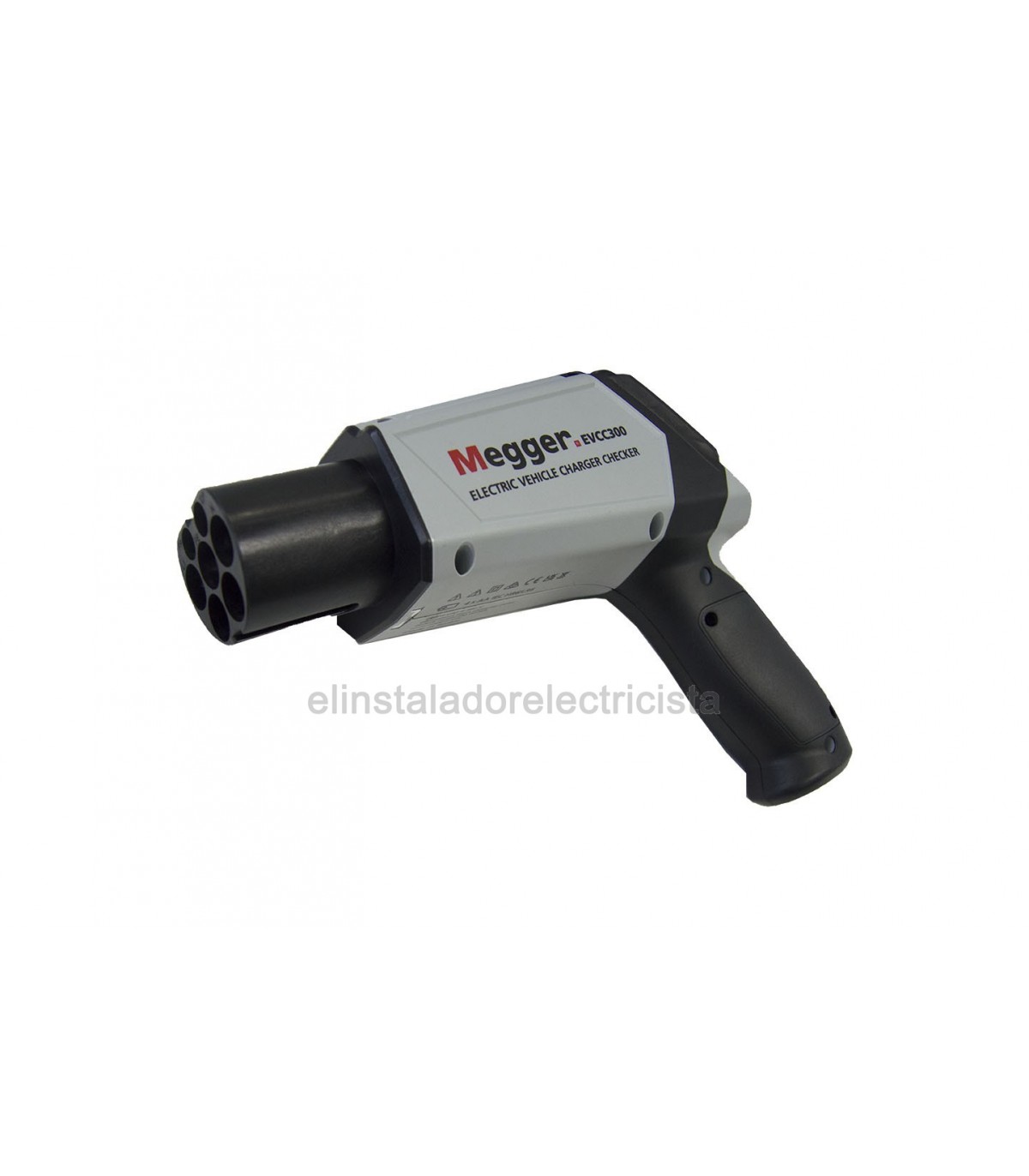

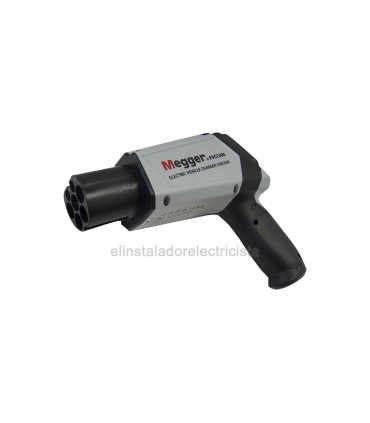

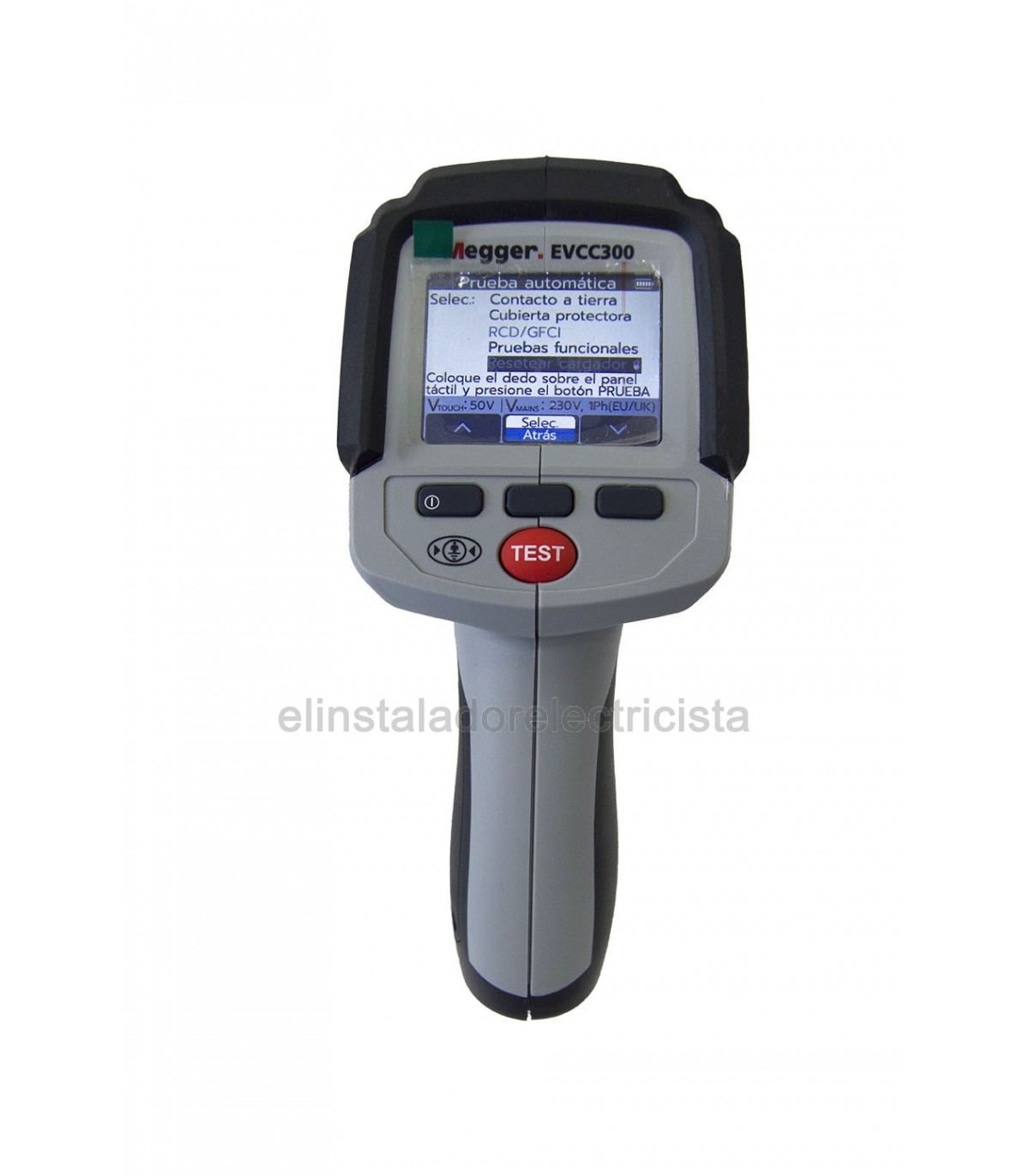

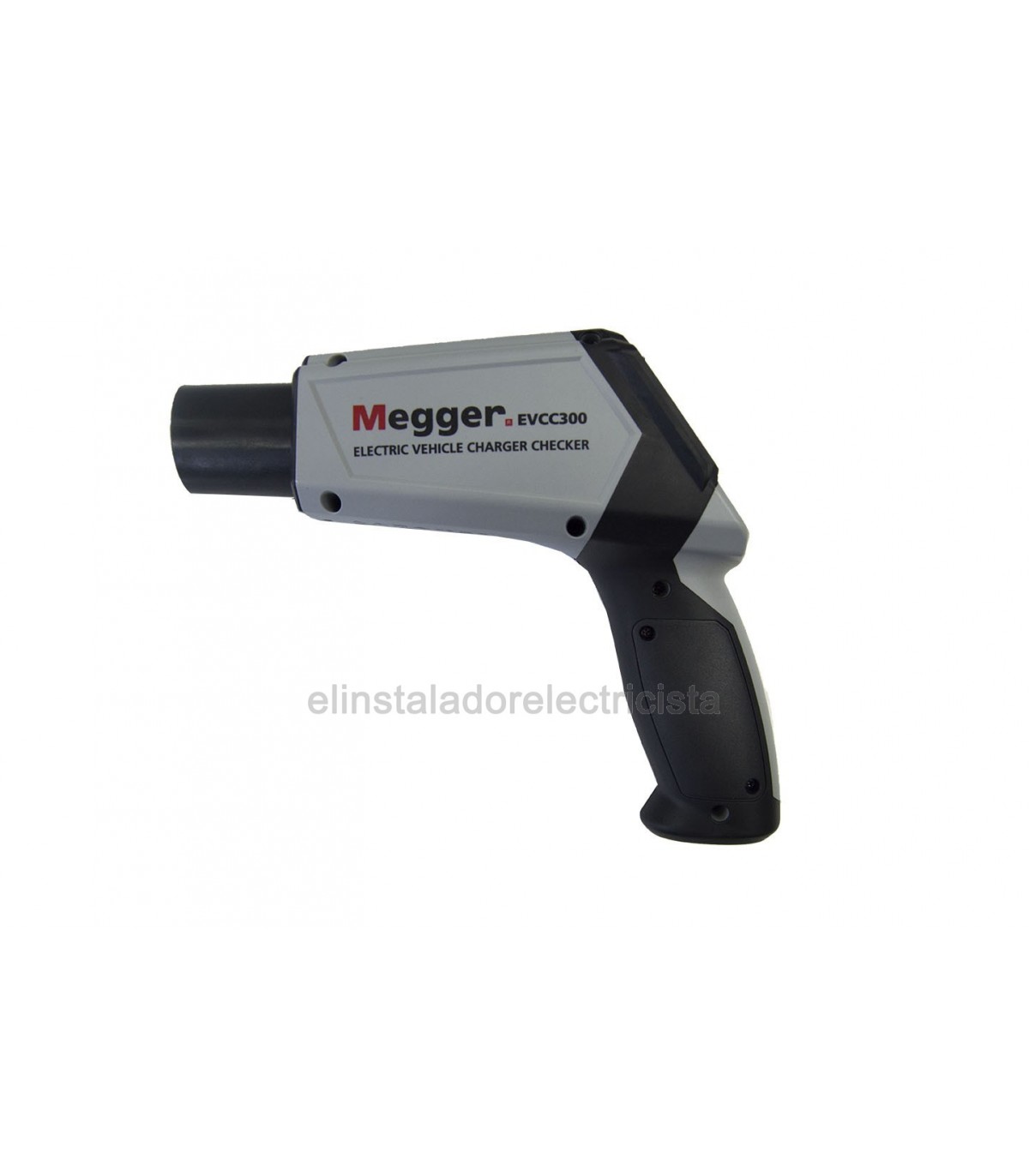

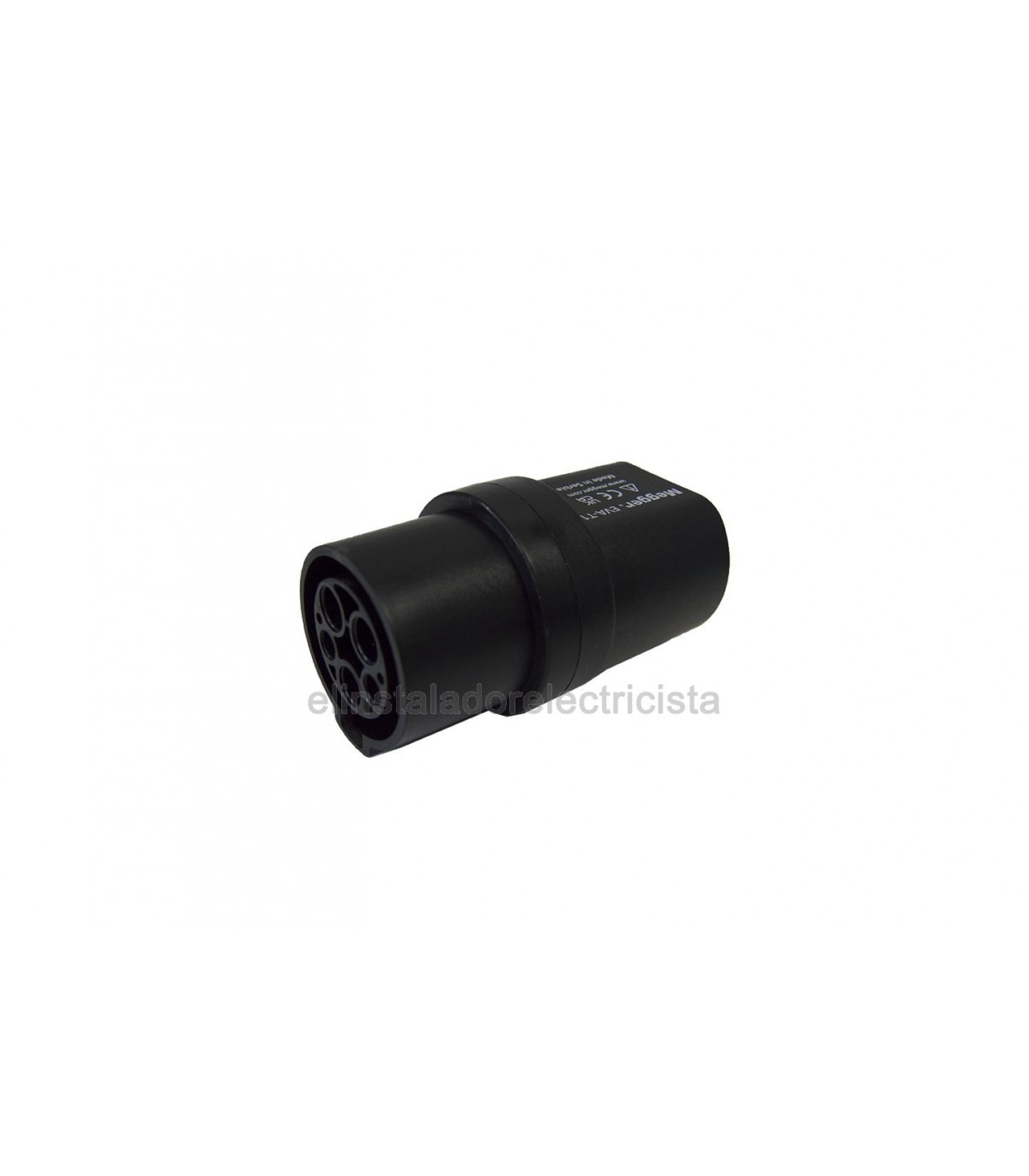

Simulador para puntos de carga EVCC300
El nuevo EVCC300 presenta una forma cómoda y novedosa de comprobar los puntos de carga de vehículos eléctricos. Un sencillo concepto todo en uno proporciona una solución fácil de usar para comprobar tanto la seguridad como el funcionamiento de los cargadores de vehículos eléctricos de tipo 2 y monofásicos de tipo 3 (nivel 1 y bifásico de nivel 2).

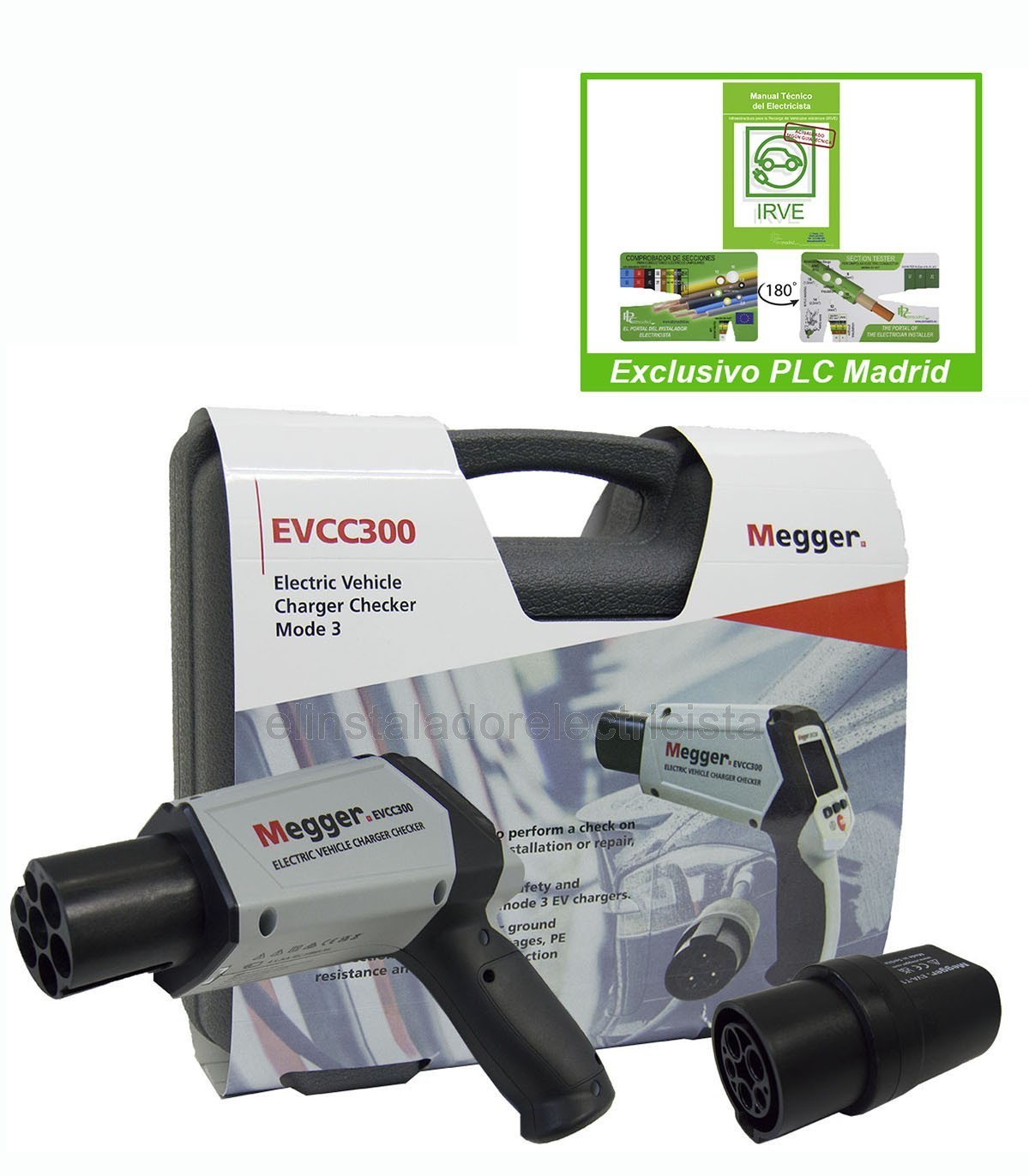

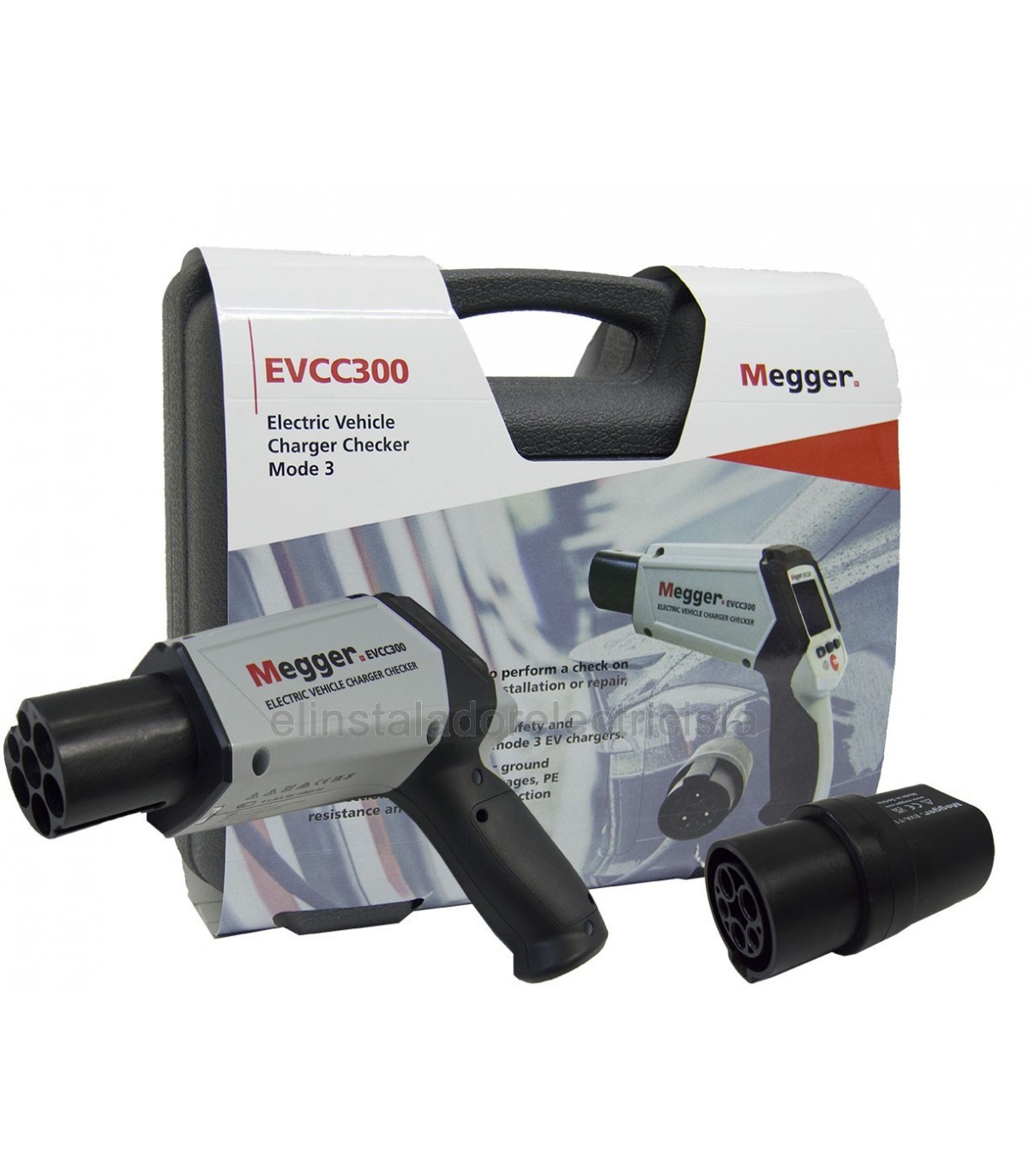

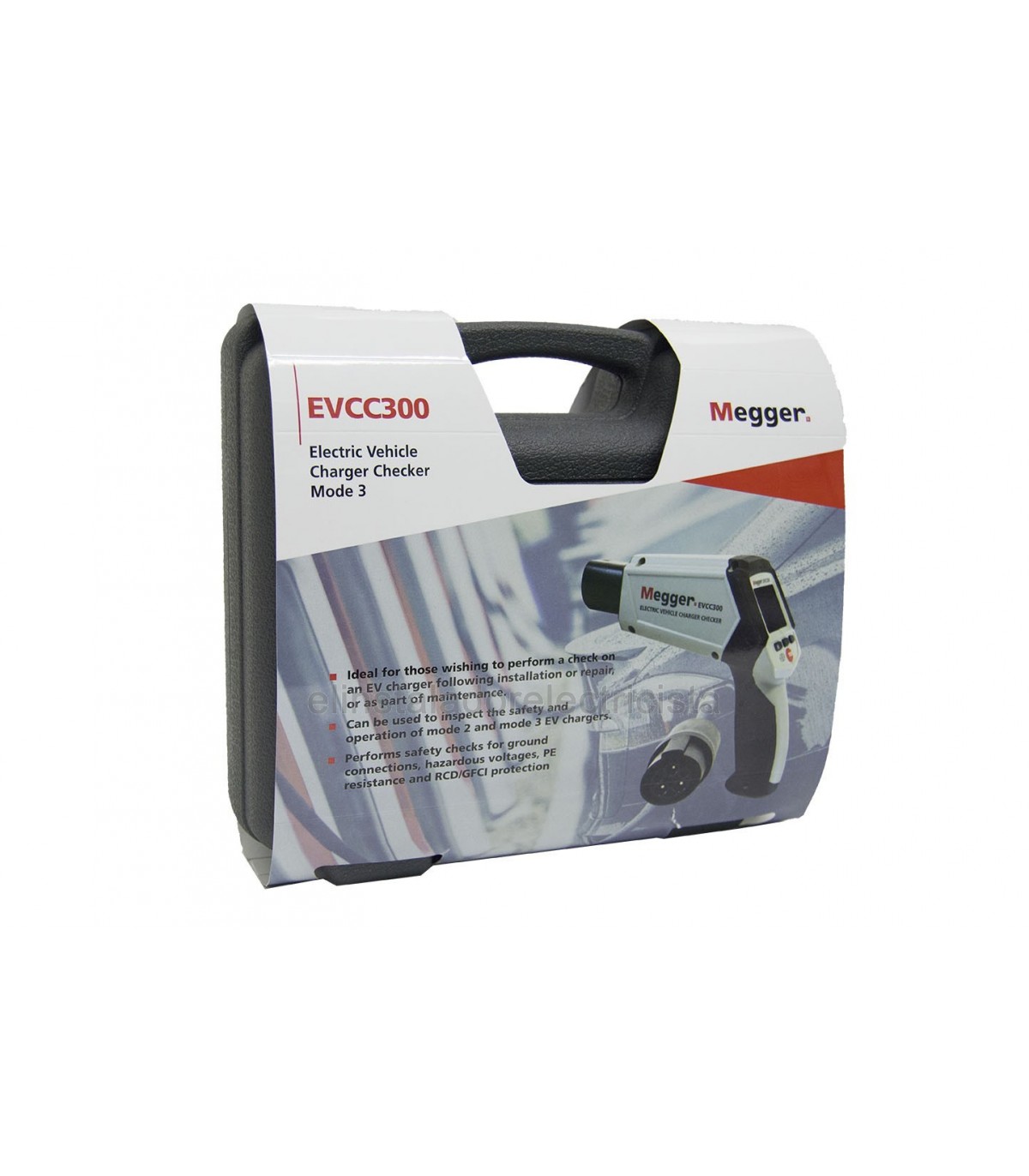

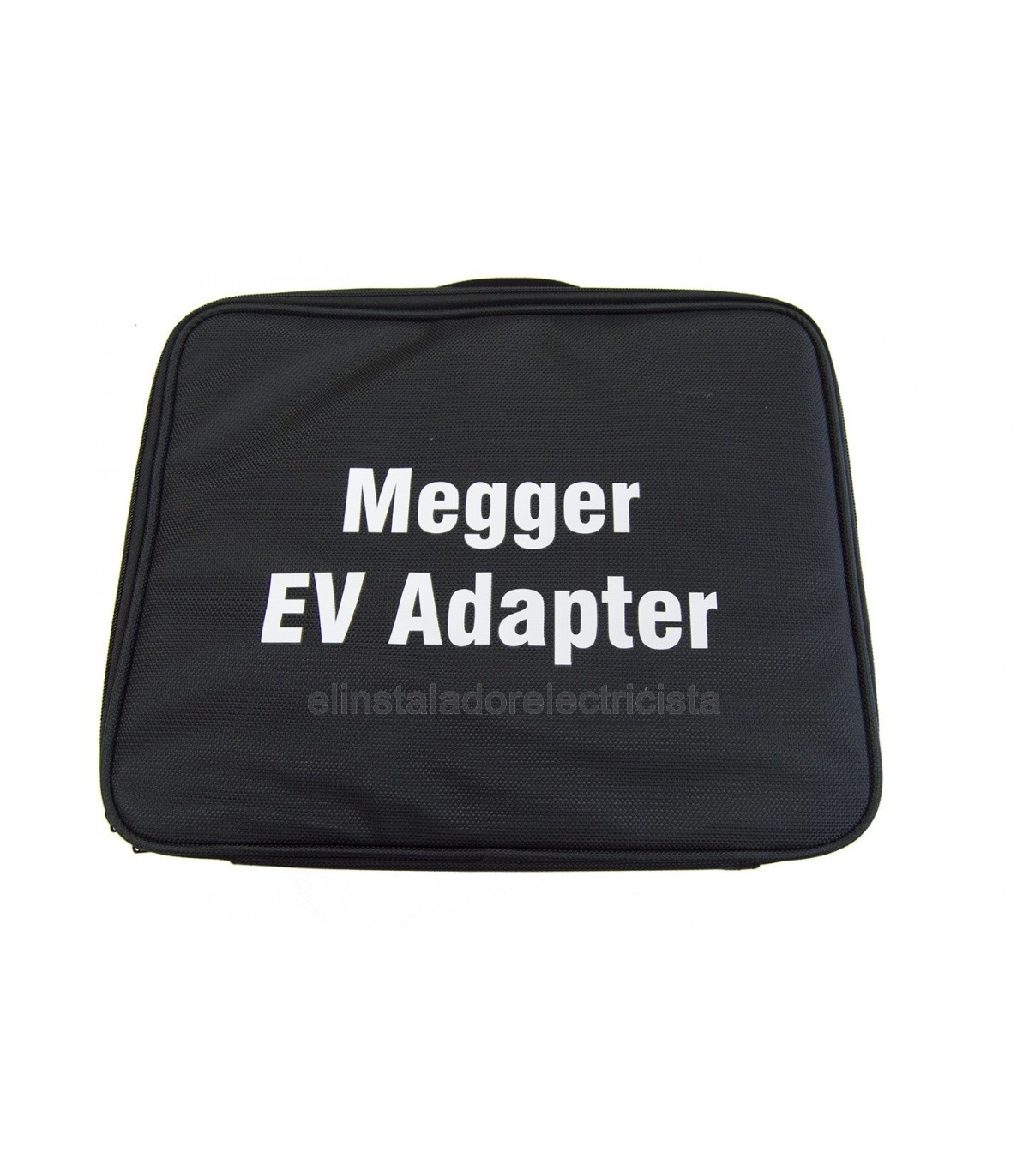

Contenido del kit:
Realiza las siguientes comprobaciones:
- Comprueba los cargadores de tipo 2 y monofásicos de tipo 3 (nivel 1 y bifásico de nivel 2)
- Comprueba los cargadores con conectores SAE J1772 de tipo 1 y tipo 2
- Realiza cuatro comprobaciones de seguridad del cargador de vehículos eléctricos
- Realiza cuatro comprobaciones de funcionamiento del cargador de vehículos eléctricos
- Comprueba si es probable que se produzcan disparos por interferencias del RCD/GFCI
- Lee la respuesta del estado del piloto de control del cargador de vehículos eléctricos de conformidad con la norma IEC61852-1
Características y Ventajas:
- Cuatro comprobaciones de seguridad importantes:
- Panel táctil de la PE para comprobar la conexión a tierra y las tensiones peligrosas.
- Medida de resistencia de la PE (RPE) para comprobar que cualquier pieza de metal expuesta está correctamente conectada a tierra/masa.
- Medida de tensión de contacto para garantizar que la conexión a tierra/masa del cargador no alcanza un nivel peligroso cuando la salida del cargador está activada.
- Comprobación de la protección del RCD/GFCI cronometrando la velocidad de disparo del dispositivo. Esta medida hace que fluya una corriente de fuga a tierra/masa calibrada adecuada para el valor nominal de disparo del dispositivo y cronometra el tiempo que tarda el dispositivo en interrumpir el suministro. Si un RCD/GFCI tardase demasiado en dispararse, no protegería al usuario del cargador de la electrocución, por lo que es una comprobación de seguridad importante.
- Comprobación de disparo por interferencias en la alimentación del cargador.
- Cuatro comprobaciones clave del funcionamiento del cargador de vehículos eléctricos:
- Comprobación del funcionamiento de la detección de proximidad.
- Comprobación de funcionamiento del piloto de control.
- Comprobación de la señal del piloto de control. El EVCC300 mide la tensión, la frecuencia y el ciclo de servicio de la señal del CP.
- Comprobación de la salida del cargador de vehículos eléctricos. El EVCC300 mide la tensión de salida y la frecuencia del cargador de vehículos eléctricos durante la carga.
Archivos Adjuntos:
Guía de Usuario EVCC300
Ficha técnica EVCC300
