Instrumentación Complementaria Kit Instalador REBT Nº2
Instrumentación Complementaria, recomendada por PLC Madrid, incluye un comprobador/simulador de puntos de recarga, Cámara Termográfica y un Pinza Amperimétrica fotovoltaica.

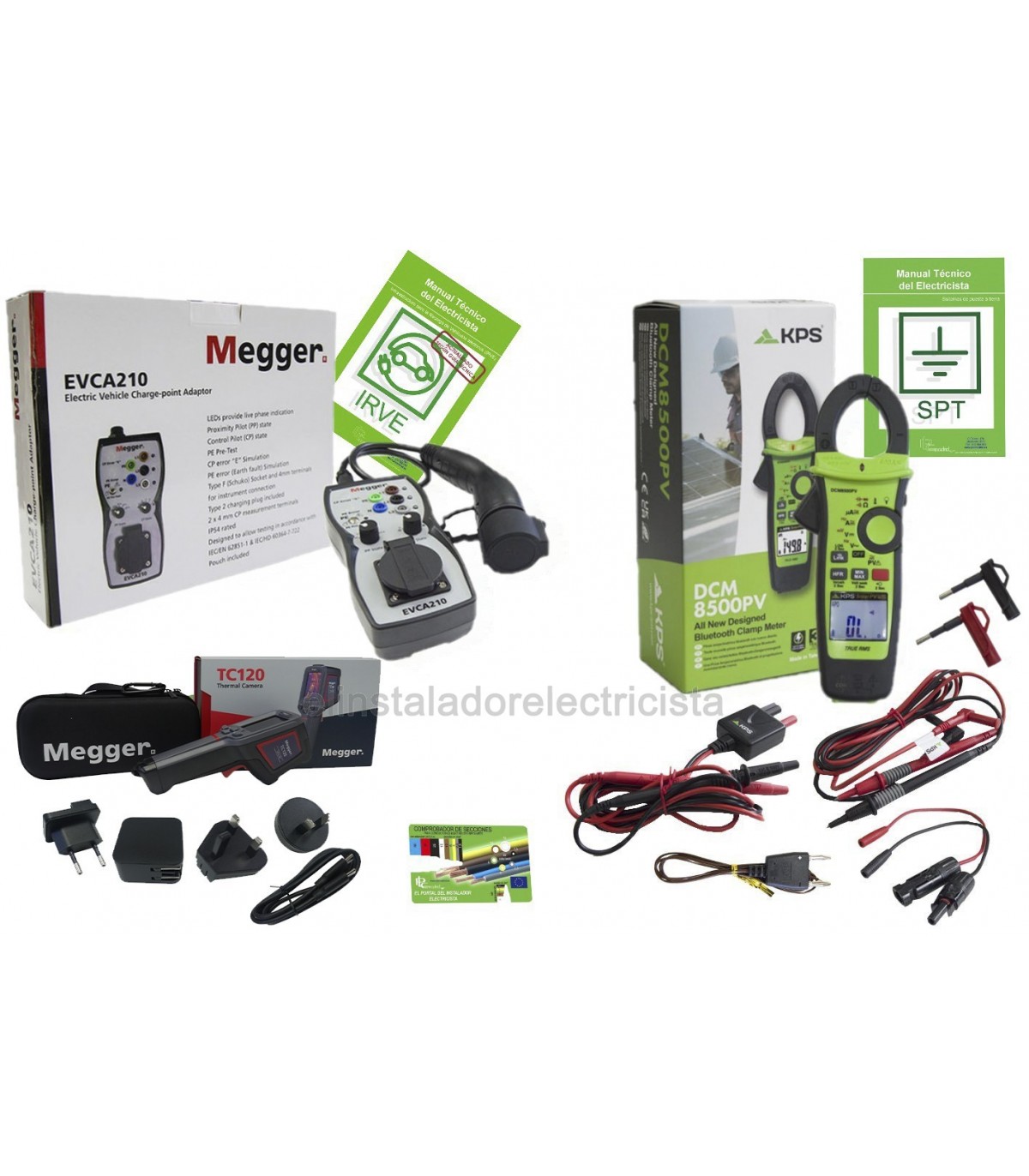

Instrumentación Complementaria: Kit Instalador REBT Nº 2
Contenido del Kit Instalador REBT Nº 2:
- Comprobador de puntos de recarga: Simulador de vehículo eléctrico. Megger EVCA210 (Conector de carga Tipo 2)
- Cámara termográfica de mano HIKMICRO Eco-V
- Pinza amperimétrica KPS DCM8500PV

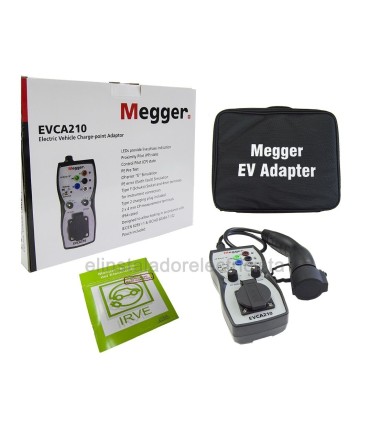

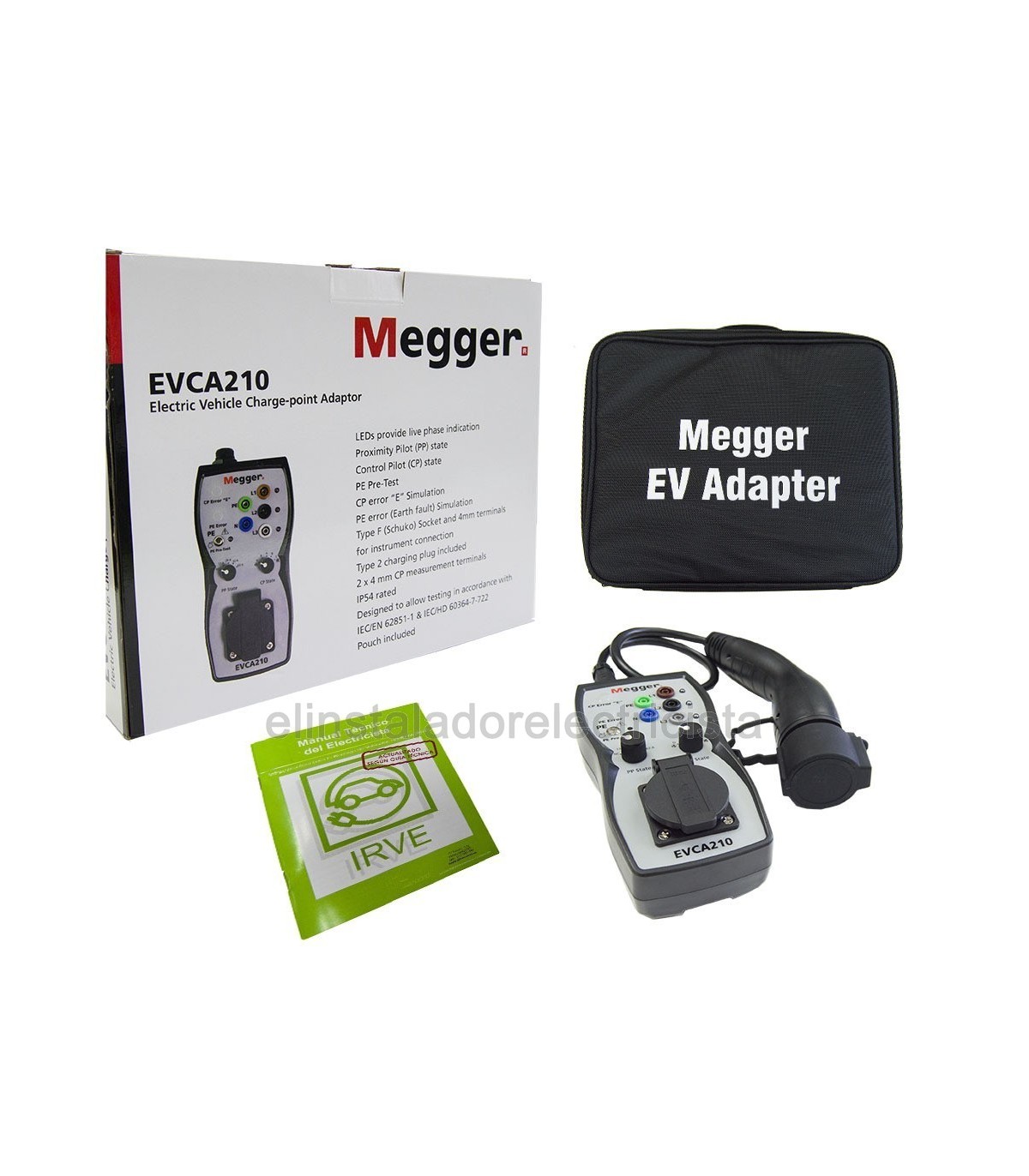

Comprobador de puntos de recarga: Simulador de Vehículo Eléctrico
Los adaptadores Megger EVCA210/EVCA210-UK son dispositivos compactos y fáciles de utilizar, e incorporan todas las funciones que necesitan los contratistas eléctricos para medir de forma exhaustiva los puntos de carga de vehículos eléctricos de modo 3 (CA). Al haber sido especialmente diseñados para cumplir con las normativas de cableado de Reino Unido, Europa y otros estándares internacionales, los EVCA210/EVCA210-UK se pueden utilizar en todos los puntos de carga de vehículos eléctricos monofásicos y trifásicos empleando los conectores adecuados. Su diseño permite medir el funcionamiento y la seguridad de los puntos de carga. Los adaptadores le permiten realizar mediciones con instrumentos de medida de una o varias funciones en puntos de carga de VE, de conformidad con las normas IEC/EN 61851-1 y el IEC/HD 60364-7-722. Los puntos de carga deben someterse a mediciones al instalarlos y, posteriormente, deben volver a comprobarse de forma periódica.
Características del punto de carga para vehículos eléctricos
- Botón pulsador para la medida previa de PE
- Botón pulsador para la simulación de error “E” de CP
- Botón pulsador para la simulación de error de PE (fallo de conexión a tierra)
- Interruptor giratorio que permite simular el estado de PP
- Interruptor giratorio que permite simular el estado de CP
- Conector de carga de tipo 2 para puntos de carga con toma montada en panel o cable fijo con conector para vehículos
- Conector de carga de tipo 1 para puntos de carga con cable fijo y conector para vehículos (p. ej., Mitsubishi PHEV): opcional para el EVCA210 y de serie en el EVCA210-UK (No incluido en este Kit)
- Clasificación IP54
- Funda de transporte
- Clasificación CAT III 300 V
- Cumple con la Directiva de baja tensión 2014/35/UE

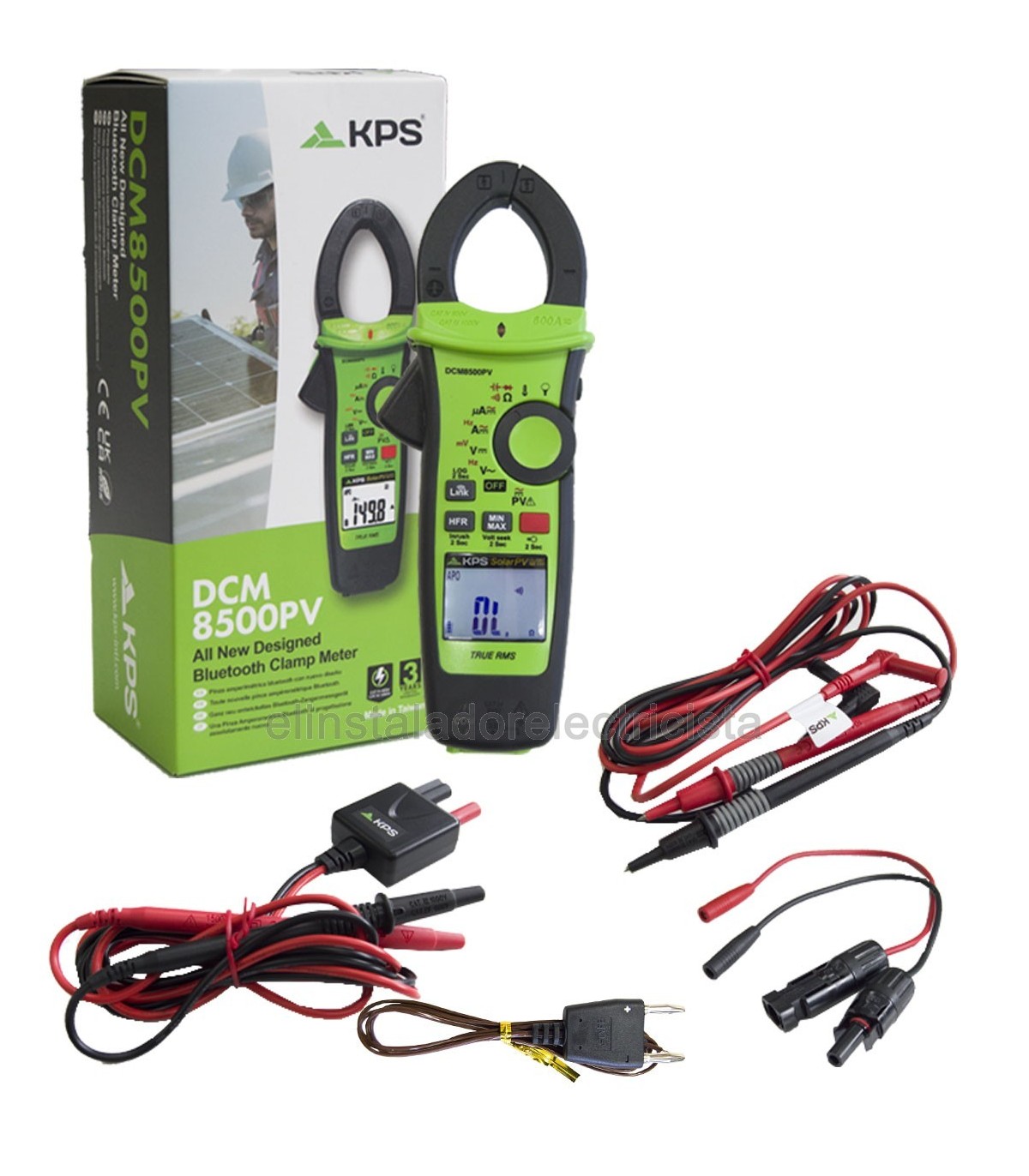

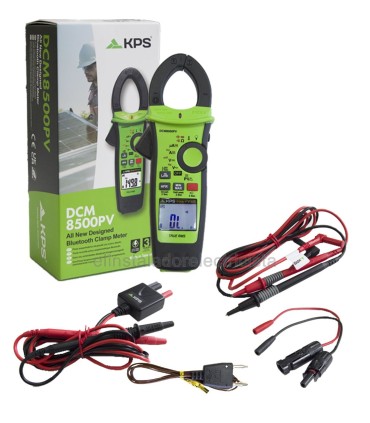

Pinza amperimétrica bluetooth con nuevo diseño KPS DCM8500PV
Funciones que puede realizar:
- Para usos industriales, en calefacción, ventilación y aire acondicionado (HVAC) y solar fotovoltaica (DCM8500PV)
- Muestra hasta 6.000 cuentas con gran pantalla de retroiluminación LED blanca
- Medición con escala de 600mV C.C. para sensores u otros usos.
- Corriente Continua μA para probar varillas de detección de llamas
- Medición de corriente de arranque (100 ms)
- Función especialmente diseñada LoZ (baja impedancia) para evitar lecturas falsas causada por tensiones fantasma.
Información general
- Pantalla: 6000 cuentas
- Retro-iluminación
- Mínima/Máxima (Min/Max)
- Rechazo de alta frecuencia
- Auto apagado
- Registro de datos: 4000
- Dimensiones: 62x240x41mm
- Diámetro mordaza: 37mm
- Peso: 430g
Característica principal Cámara Termográfica Eco-V
- Resolución térmica: 96 × 96 (9.216 píxeles)
- 112:1 Relación distancia/punto (D:S)
- SuperIR: 240 × 240 (57.600 píxeles)
- NETD: < 50 mK (@ 25°C, F# = 1,0)
- Preajustes de medición: punto central, punto caliente, punto frío, desactivado
- Frecuencia de imagen de 25 Hz
- Puntero láser
- Memoria flash integrada de 4 GB: 30.000 fotos
- Hasta 8 horas de funcionamiento continuo
- Térmica/Visual/Fusión
Especificación | |
Imagen Infrarroja | |
Resolución IR | 96 × 96 (9,216 píxeles) |
SuperIR | 240 x 240 (57.600 píxeles) |
Distancia a la Relación de Punto (D:S) | 112:1 |
NETD | < 50 mK (@ 25 °C, F#=1.0) |
Frecuencia de Imagen | 25 Hz |
Detector Pitch | 12 Mm |
Rango Espectral | 7.5 A 14 micras |
Longitud Focal | 1,35 mm |
Número F | F1.0 |
Campo de visión (FOV) | 50° × 50° |
Resolución Espacial (IFOV) | 8,89 mrad |
Min. Distancia de Enfoque | 0.1m (0.33 pies) |
Modo de Enfoque | Enfoque Libre |
Visualízalos en nuestro canal de YouTube:
Archivos Adjuntos:
Ficha Técnica de cámara termográfica Eco-V
Manual Cámara Térmica Eco-V
Ficha Técnica de KPS DCM7000BT_DCM8500PV
Ficha Comprobador del vehículo eléctrico Megger EVCA210
Catálogo Instrumentación MEGGER
