Instrumentación Complementaria Kit Instalador REBT Nº1
Instrumentación Complementaria, recomendada por PLC Madrid, incluye un comprobador de puntos de recarga, cámara Termográfica y un Pinza Amperimétrica fotovoltaica Digital Megger.
Instrumentación Complementaria Kit Instalador

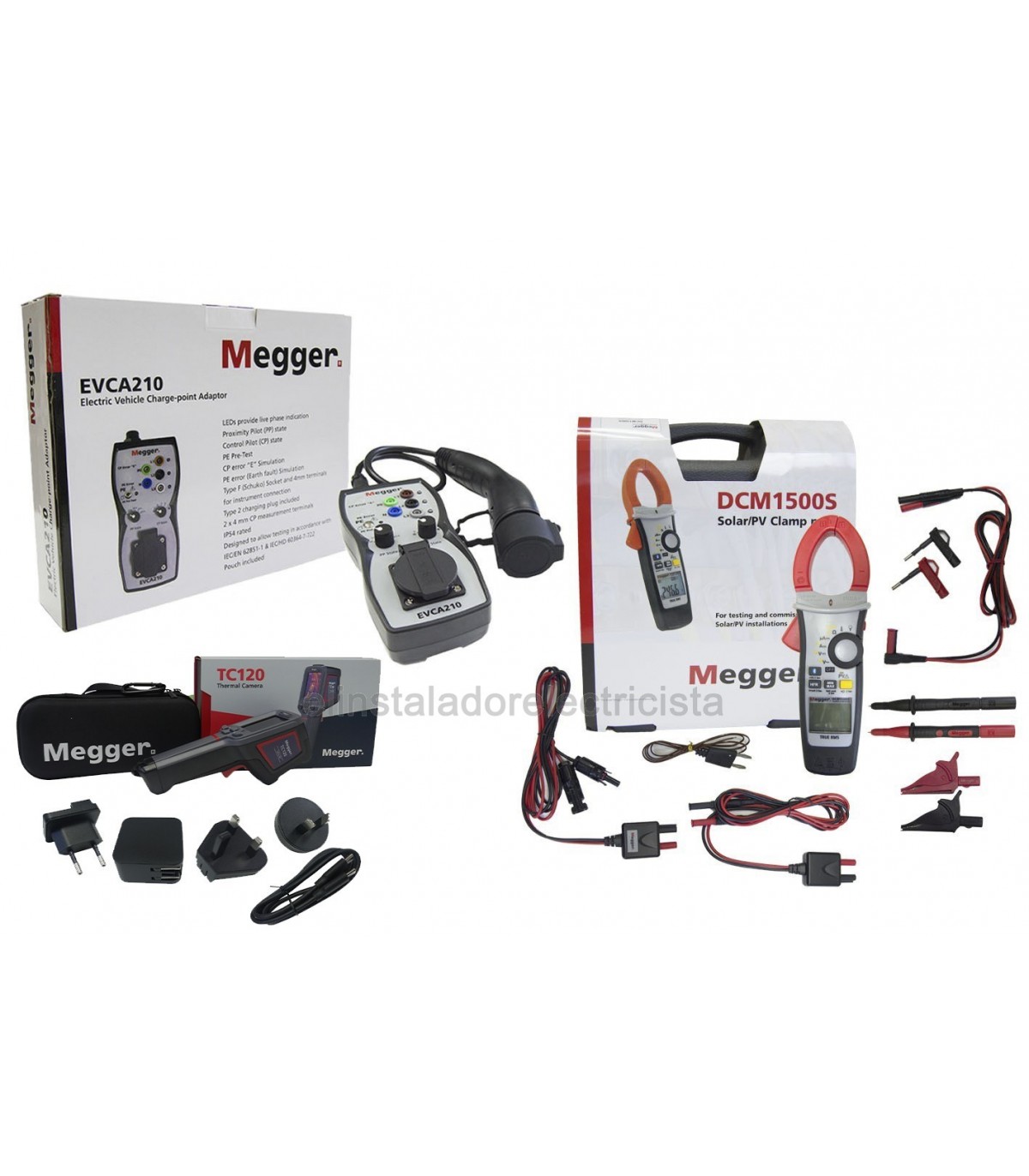

Contenido del Kit:

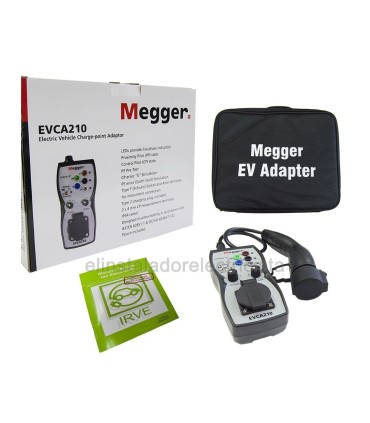

- Comprobador de puntos de recarga: Simulador de vehículo eléctrico. Megger EVCA210
- Cámara termográfica de mano HIKMICRO Eco-V
- Pinza DCM1500S Amperimétrica fotovoltaica Digital Megger

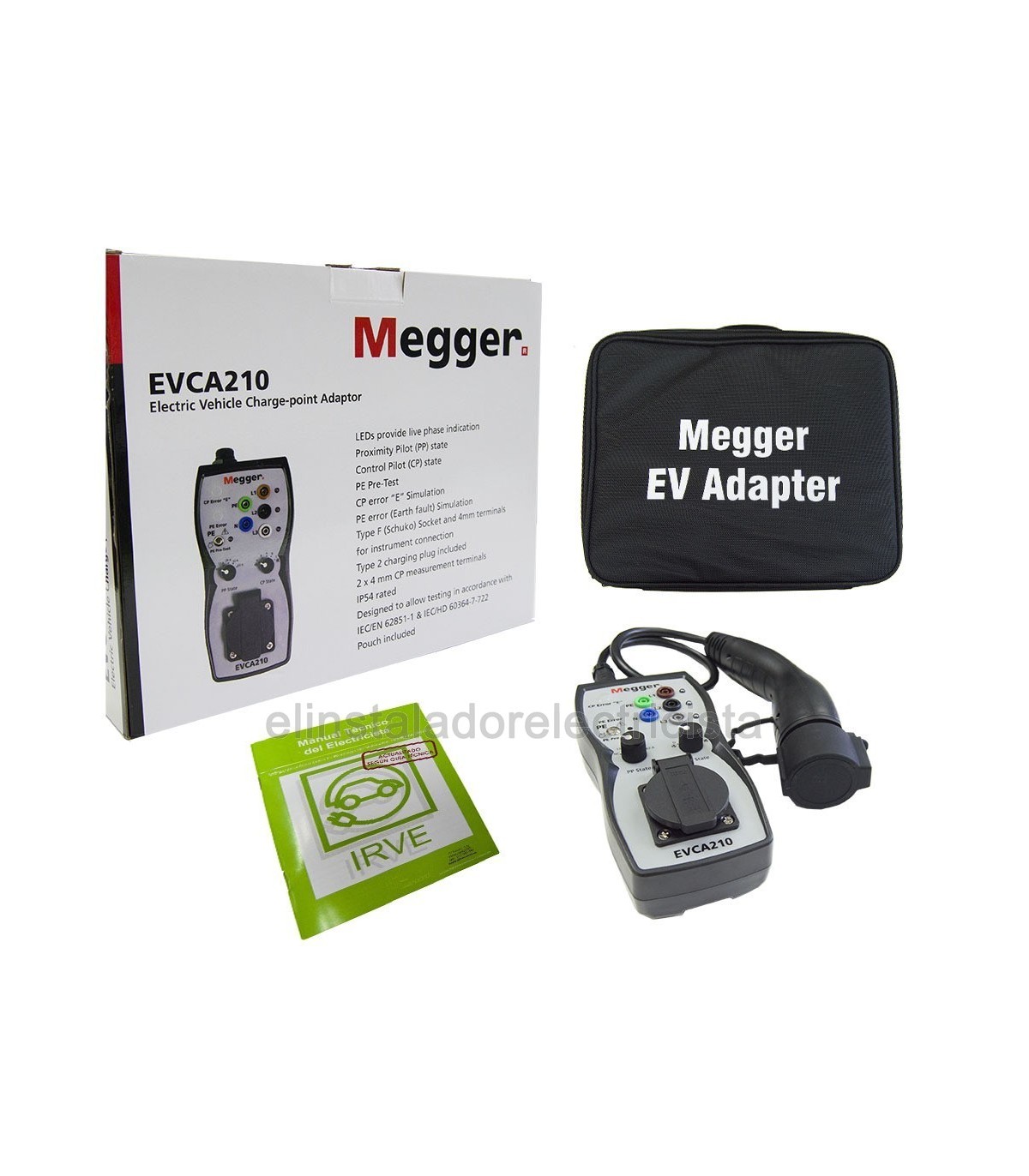

Comprobador de puntos de recarga: Simulador de Vehículo Eléctrico
Los adaptadores Megger EVCA210/EVCA210-UK son dispositivos compactos y fáciles de utilizar, e incorporan todas las funciones que necesitan los contratistas eléctricos para medir de forma exhaustiva los puntos de carga de vehículos eléctricos de modo 3 (CA). Al haber sido especialmente diseñados para cumplir con las normativas de cableado de Reino Unido, Europa y otros estándares internacionales, los EVCA210/EVCA210-UK se pueden utilizar en todos los puntos de carga de vehículos eléctricos monofásicos y trifásicos empleando los conectores adecuados. Su diseño permite medir el funcionamiento y la seguridad de los puntos de carga. Los adaptadores le permiten realizar mediciones con instrumentos de medida de una o varias funciones en puntos de carga de VE, de conformidad con las normas IEC/EN 61851-1 y el IEC/HD 60364-7-722. Los puntos de carga deben someterse a mediciones al instalarlos y, posteriormente, deben volver a comprobarse de forma periódica.
Características del punto de carga para vehículos eléctricos
- Botón pulsador para la medida previa de PE
- Botón pulsador para la simulación de error “E” de CP
- Botón pulsador para la simulación de error de PE (fallo de conexión a tierra)
- Interruptor giratorio que permite simular el estado de PP
- Interruptor giratorio que permite simular el estado de CP
- Conector de carga de tipo 2 para puntos de carga con toma montada en panel o cable fijo con conector para vehículos
- Conector de carga de tipo 1 para puntos de carga con cable fijo y conector para vehículos (p. ej., Mitsubishi PHEV): opcional para el EVCA210 y de serie en el EVCA210-UK
- Clasificación IP54
- Funda de transporte
- Clasificación CAT III 300 V
- Cumple con la Directiva de baja tensión 2014/35/UE

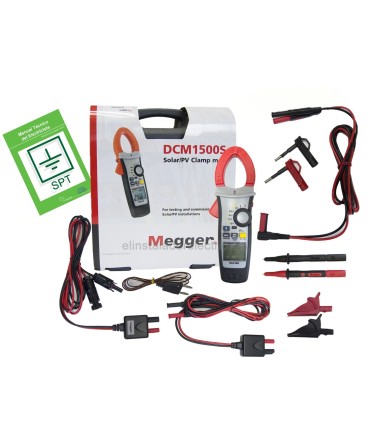

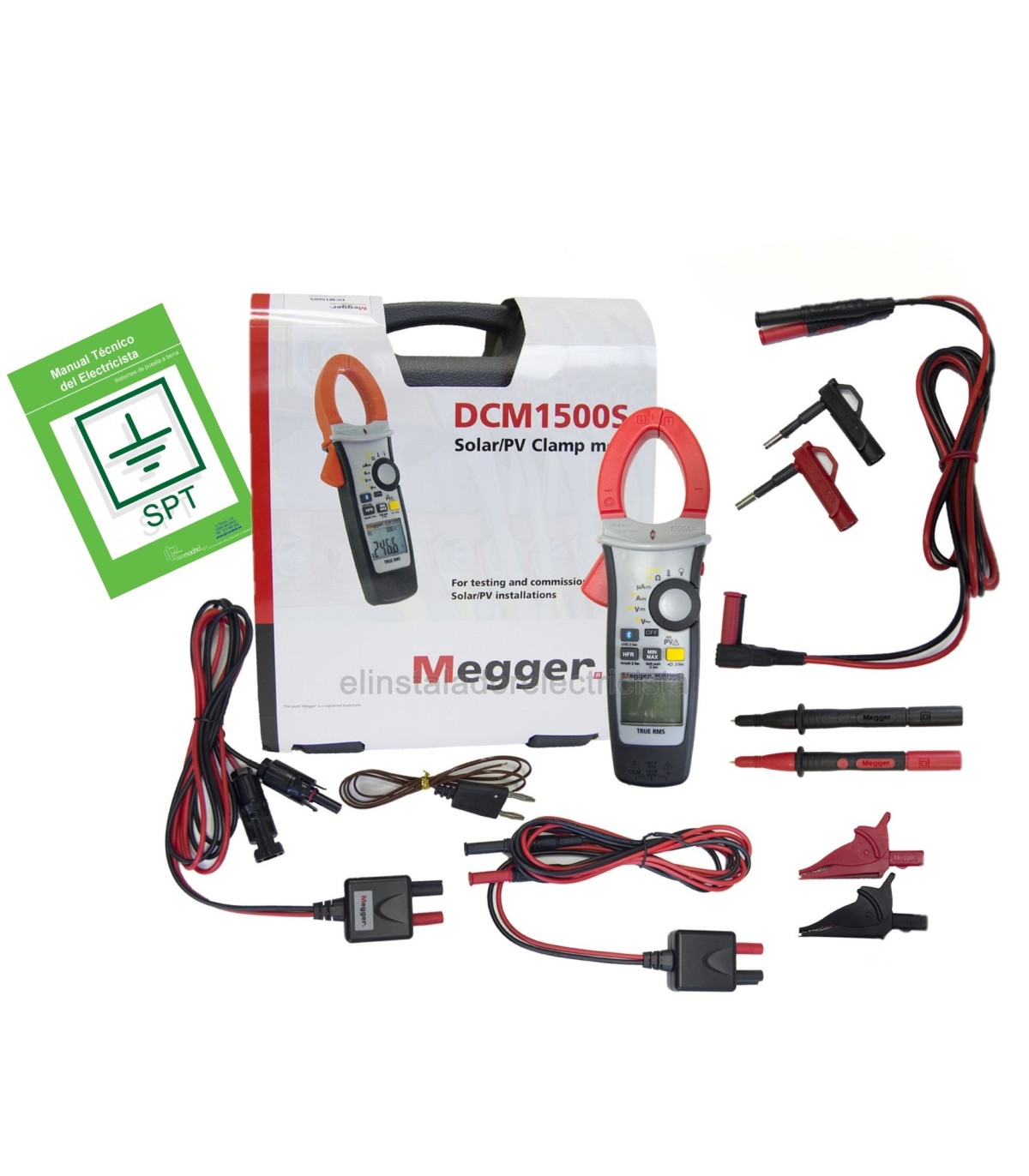

Pinza Amperimétrica fotovoltaica Digital Megger
La medición de corriente CC, también se puede utilizar en aplicaciones que incluyen monitoreo de baterías, automoción, circuitos de carga y carga, servicio de vehículos eléctricos, mantenimiento de ascensores, puesta en servicio, servicio y mantenimiento de UPS, plantas de galvanoplastia y servicio de equipos de soldadura, así como generación de energía doméstica Paneles solares y aerogeneradores.
Características:
- Tensión hasta 2000V CC
- Mediciones TRMS 1500 V CA
- Intensidad hasta 1500A CA / CC
- Retención inteligente
- Rango automático
- Retención MIN / MAX
- Corriente de irrupción
- Compatible con la aplicación Megger Link
- Categorías: CAT IV 600 V / CAT III 1000 V
- Registrador de datos
- Cables de prueba fotovoltaicos con enchufes MC4-PV
Característica principal Cámara Termográfica Eco-V
- Resolución térmica: 96 × 96 (9.216 píxeles)
- 112:1 Relación distancia/punto (D:S)
- SuperIR: 240 × 240 (57.600 píxeles)
- NETD: < 50 mK (@ 25°C, F# = 1,0)
- Preajustes de medición: punto central, punto caliente, punto frío, desactivado
- Frecuencia de imagen de 25 Hz
- Puntero láser
- Memoria flash integrada de 4 GB: 30.000 fotos
- Hasta 8 horas de funcionamiento continuo
- Térmica/Visual/Fusión
Especificación | |
Imagen Infrarroja | |
Resolución IR | 96 × 96 (9,216 píxeles) |
SuperIR | 240 x 240 (57.600 píxeles) |
Distancia a la Relación de Punto (D:S) | 112:1 |
NETD | < 50 mK (@ 25 °C, F#=1.0) |
Frecuencia de Imagen | 25 Hz |
Detector Pitch | 12 Mm |
Rango Espectral | 7.5 A 14 micras |
Longitud Focal | 1,35 mm |
Número F | F1.0 |
Campo de visión (FOV) | 50° × 50° |
Resolución Espacial (IFOV) | 8,89 mrad |
Min. Distancia de Enfoque | 0.1m (0.33 pies) |
Modo de Enfoque | Enfoque Libre |
Visualízalos en nuestro canal de YouTube:
Archivos Adjuntos:
Ficha Técnica de cámara termográfica Eco-V
Manual Cámara Térmica Eco-V
Ficha Pinza Fotovoltaica DCM1500S
Ficha Comprobador del vehículo eléctrico Megger EVCA210
Catálogo Instrumentación MEGGER
