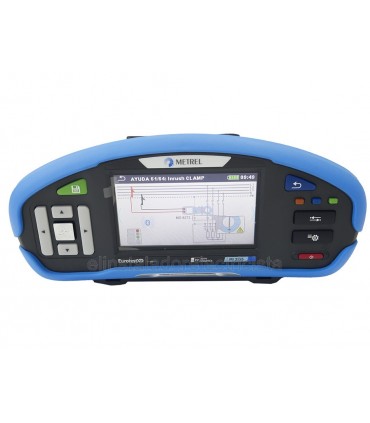

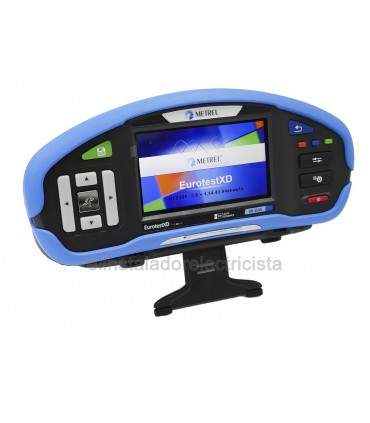

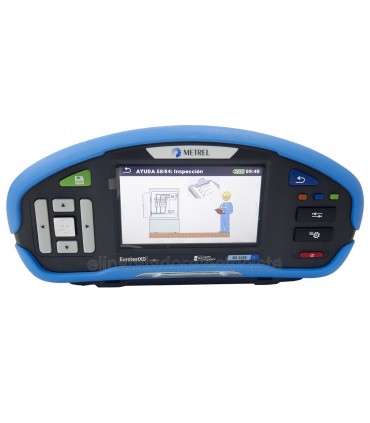

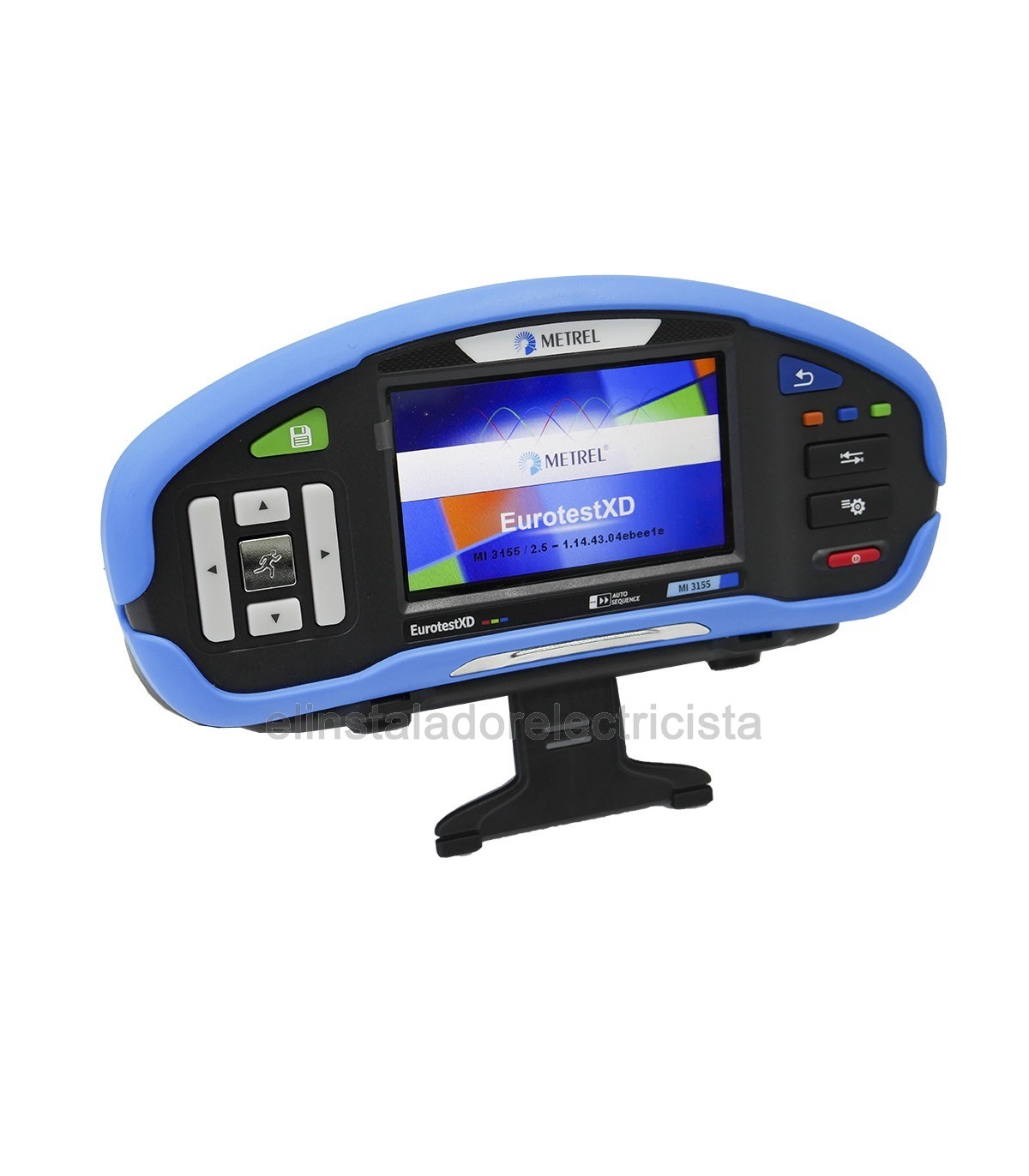

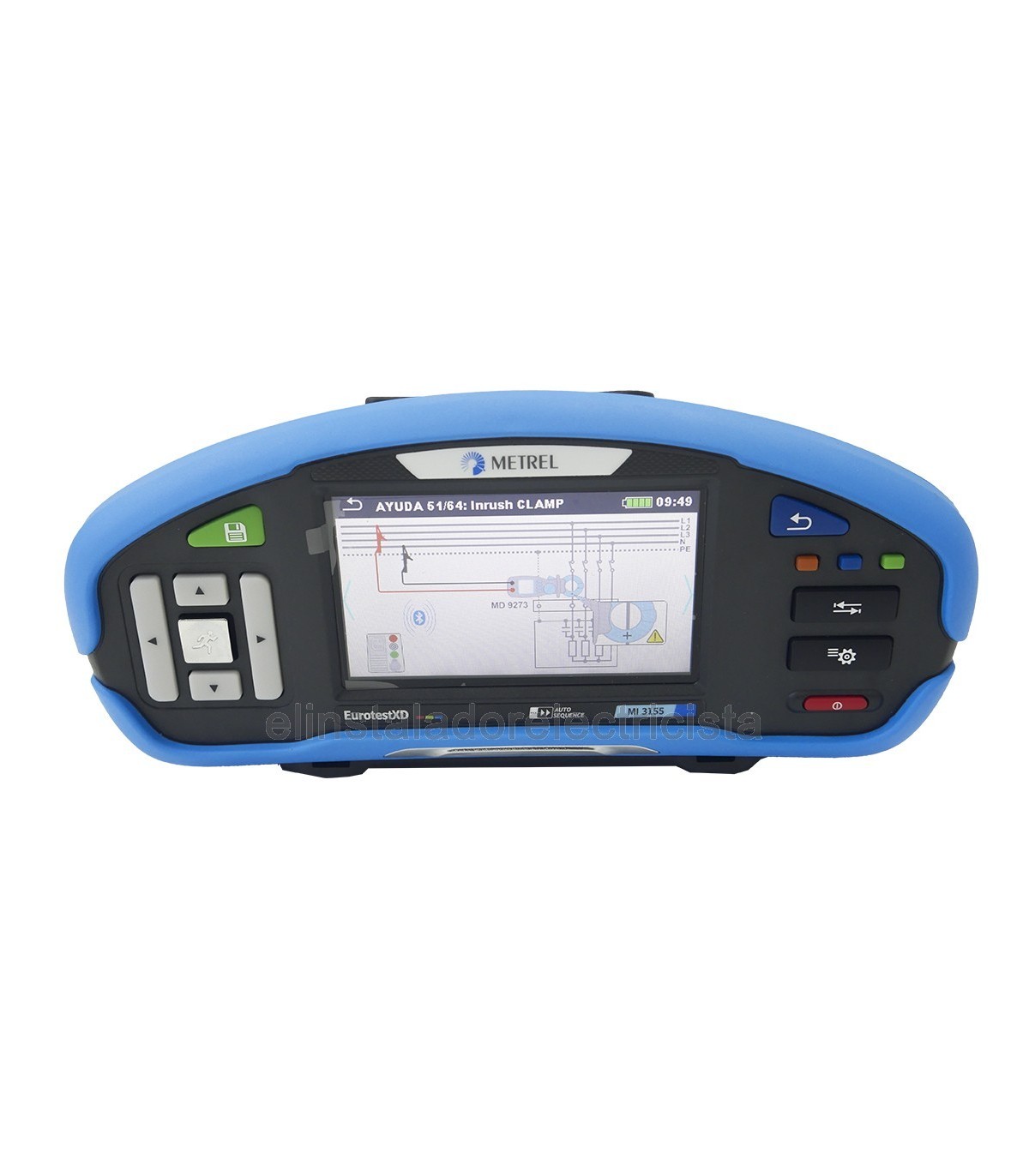

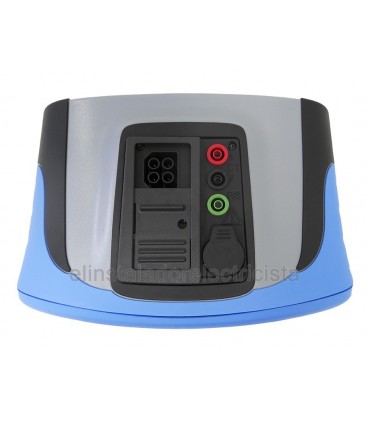

El equipo Multifunción MI 3155 Eurotest es el nuevo producto estrella dentro de los medidores multifunción más avanzados de Metrel y está especialmente diseñado para la comprobación en la industria. Lo que diferencia este instrumento del resto es su diseño ergonómico y un interfaz de usuario muy intuitivo, incluyendo un organizador de la memoria y AUTO SECUENCIAS totalmente programables, controlado desde una gran pantalla táctil a color. Cumple completamente con la normas de funcionalidad (p.e. IEC/EN 61557) y otras normativas de referencia para comprobaciones (p.e. IEC/EN/HD 60364-4-41,...) como se requiere en cualquier instrumento que realice mediciones de corriente TRMS, pruebas de diferenciales, pruebas de impedancia de línea y bucle con 3 (y 4) hilos y mediciones de resistencia de tierra. Además de esas, el instrumento realiza un amplio abanico de pruebas y mediciones, incluyendo la monitorización de la tensión on-line, la comprobación de la secuencia de las fases, la prueba de varistores, el cálculo PI/DAR, medidas de luminosidad, comprobación del tiempo de descarga, mediciones ISFL, pruebas IMD así como inspecciones funcionales y visuales.

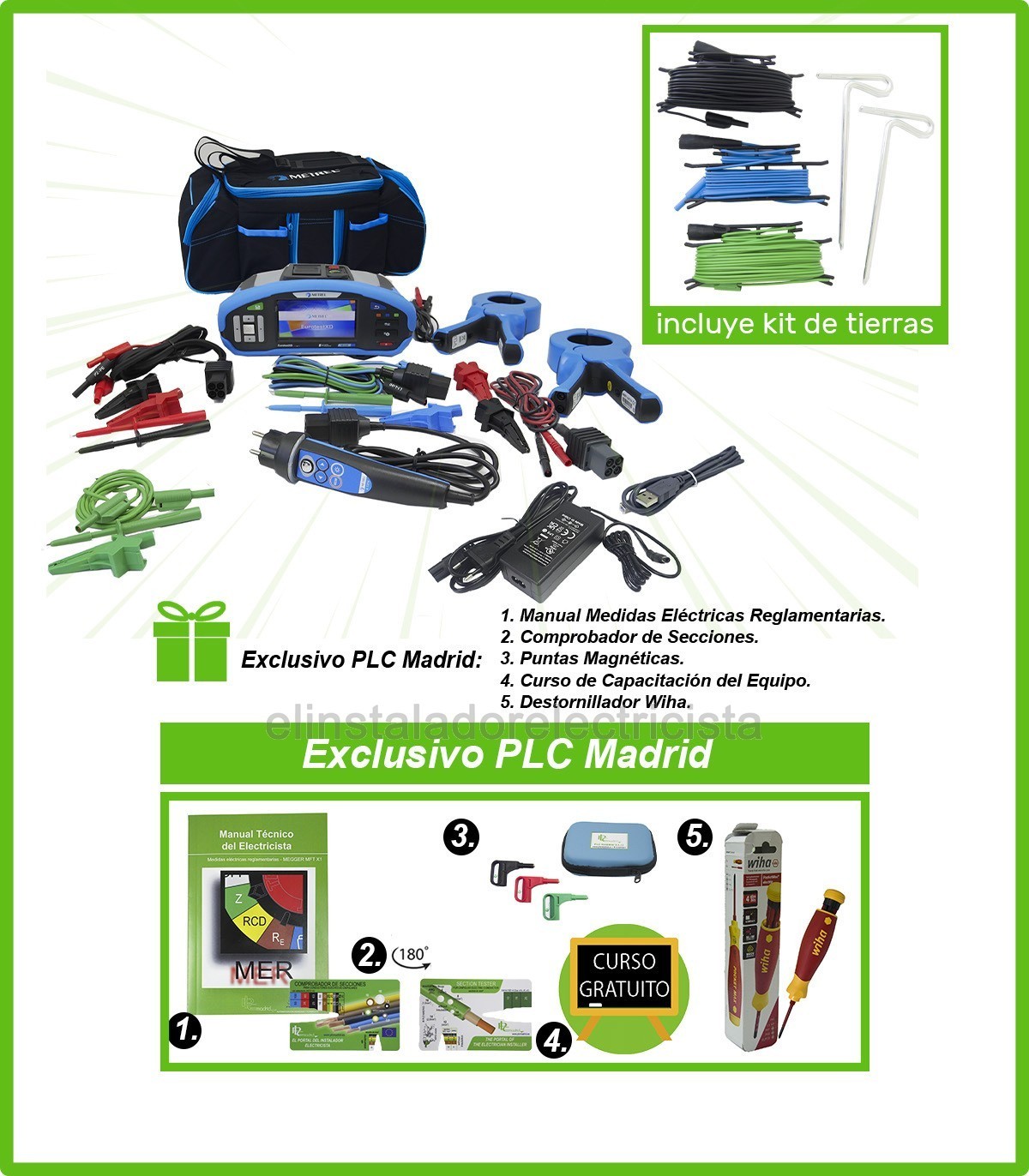

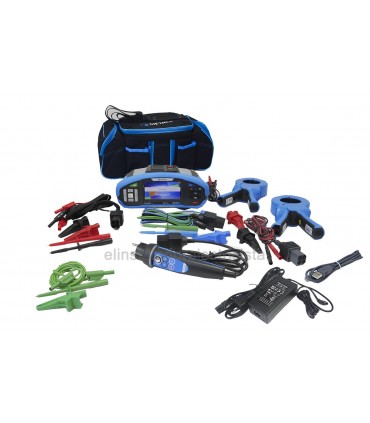

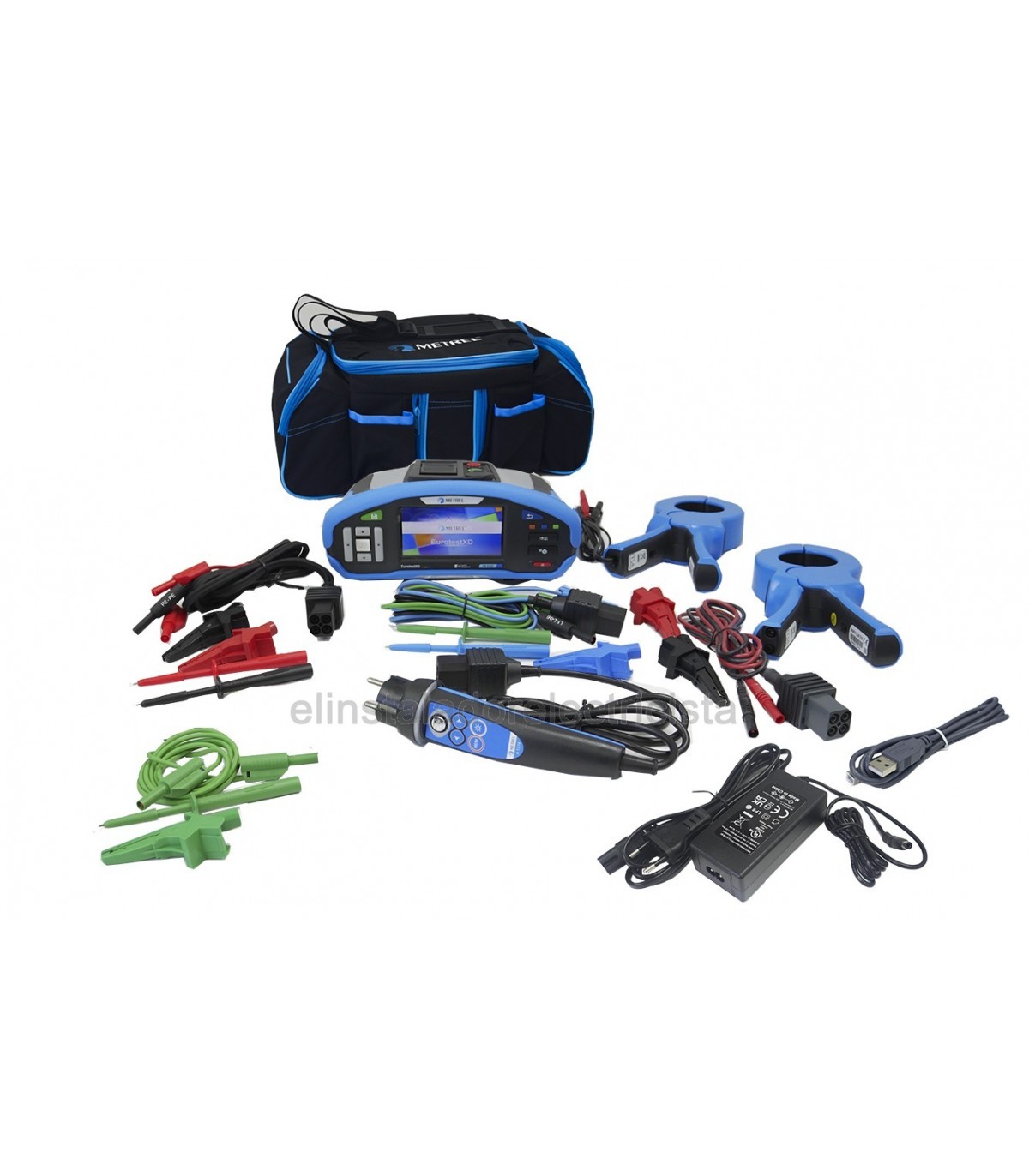

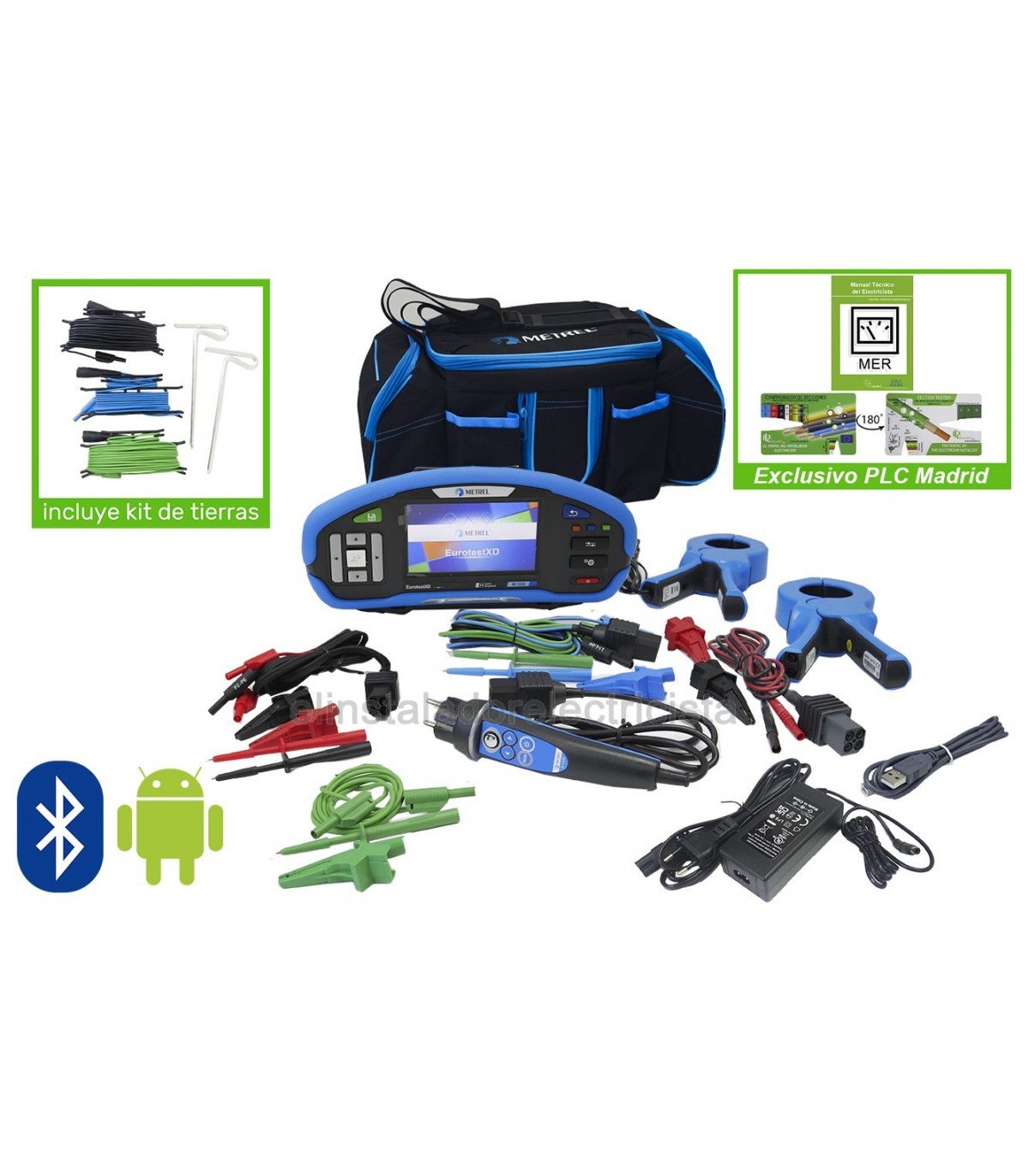

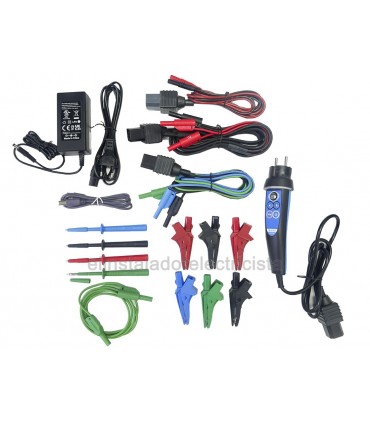

Contenido del Equipo MI3155EU de Metrel

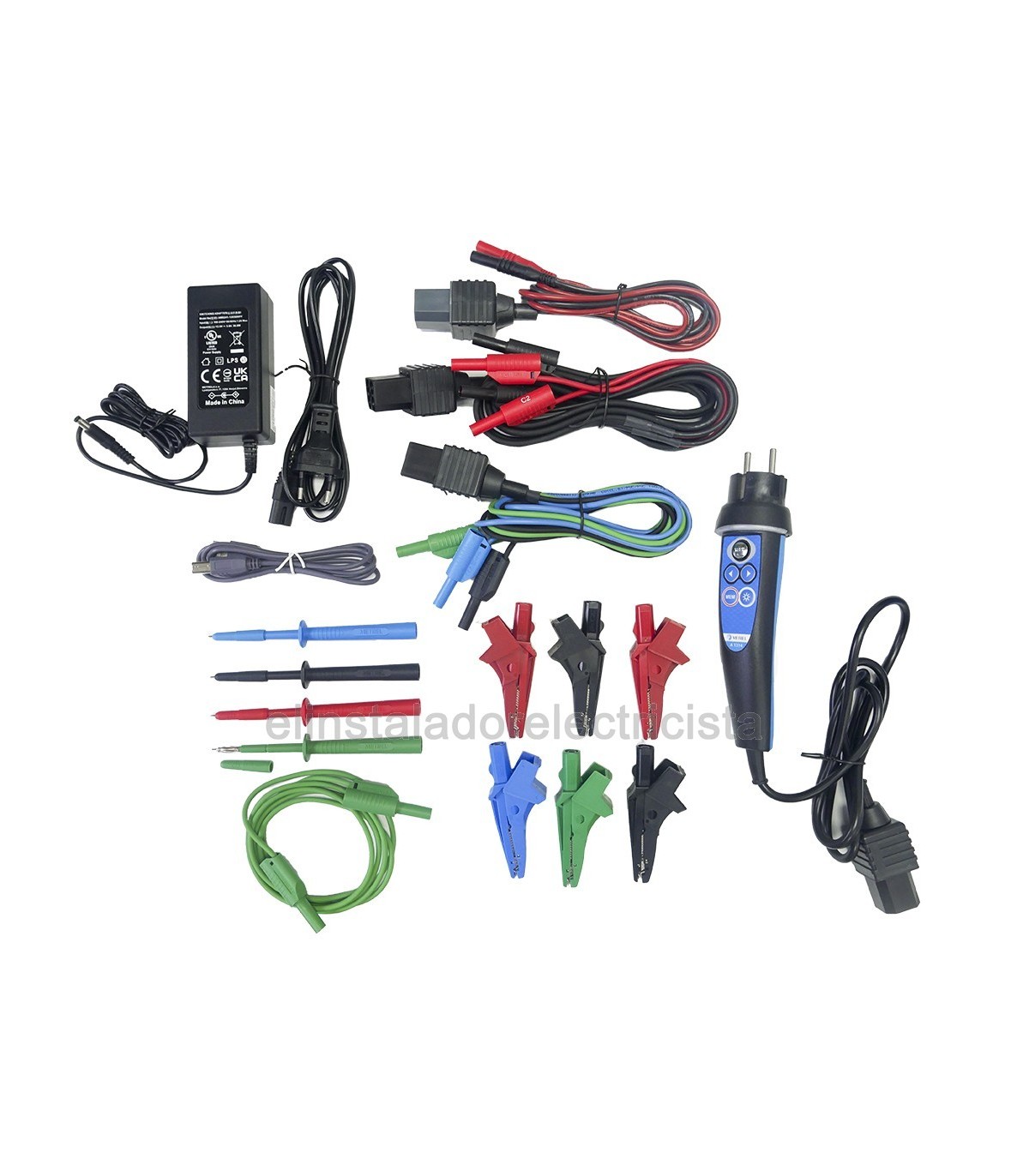

• Equipo de medidas Multifunción MI3155EU de Metrel
• Pack de pilas 4400 mAh (instalado en el instrumento)

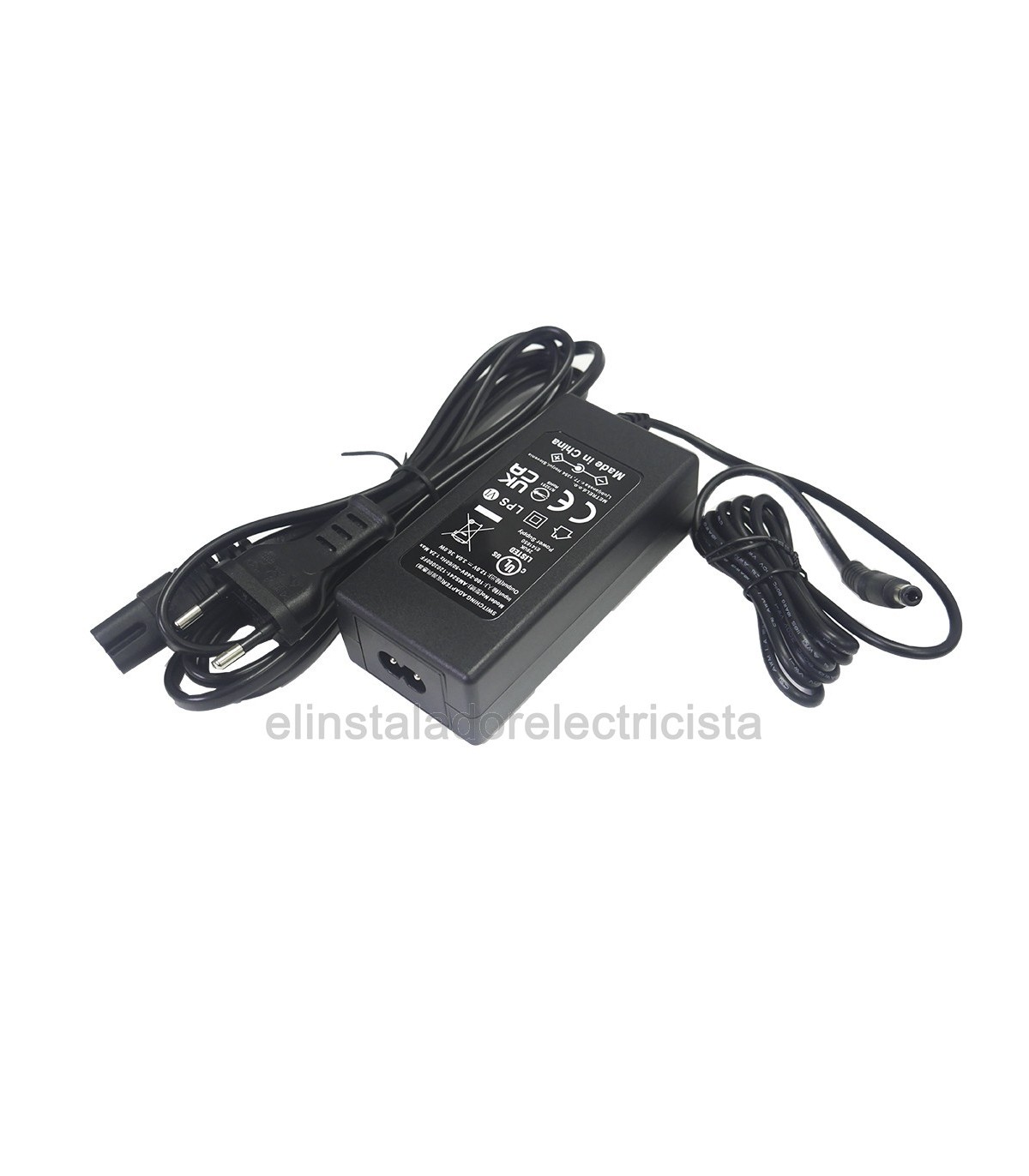

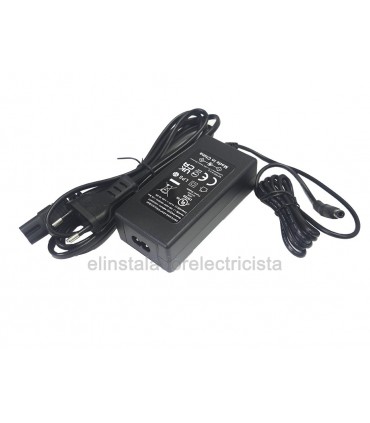

• Adaptador de alimentación 12 V / 3 A

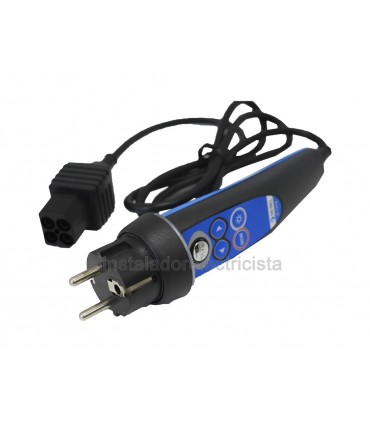

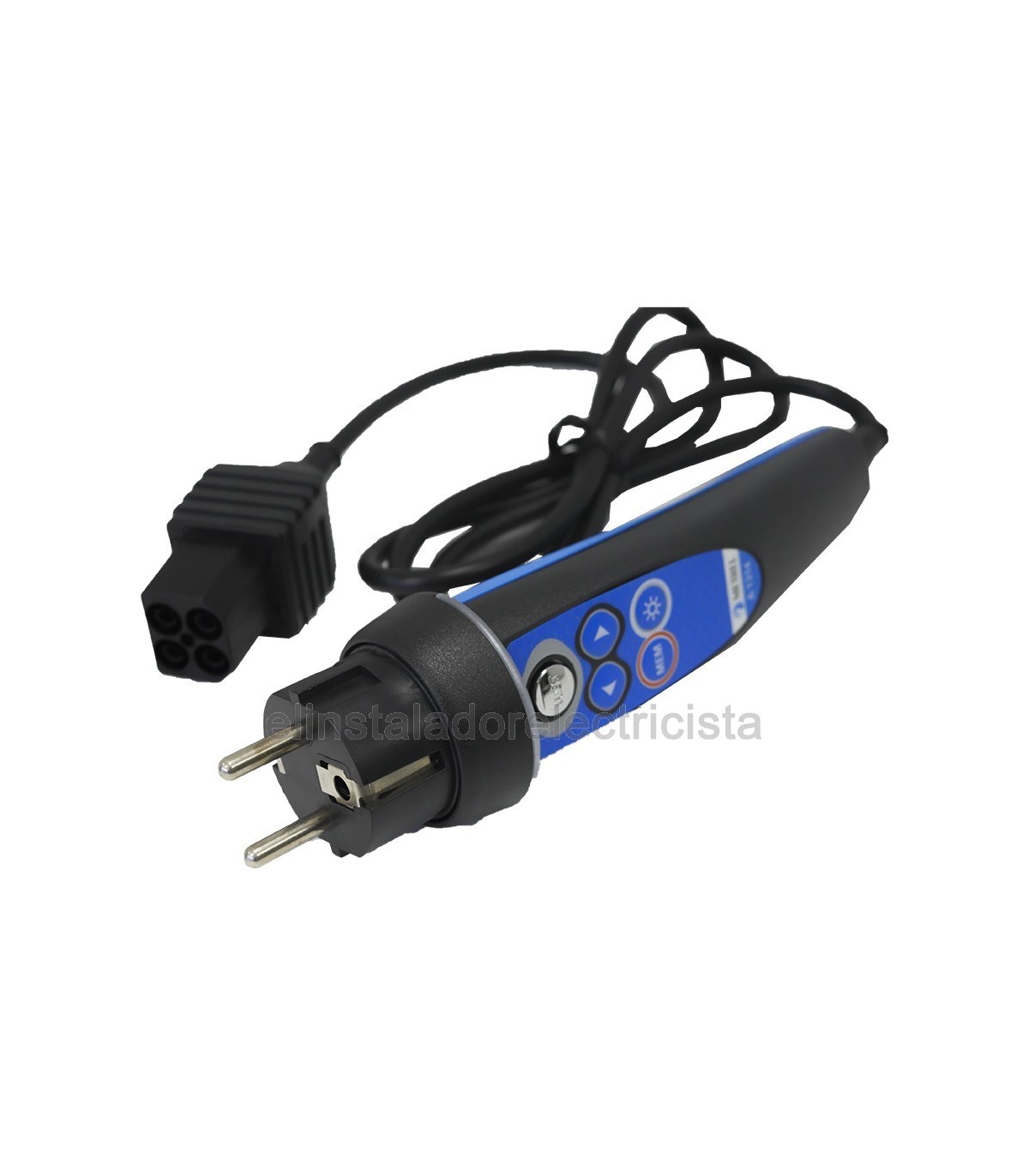

• Cománder de enchufe, 1.5 m

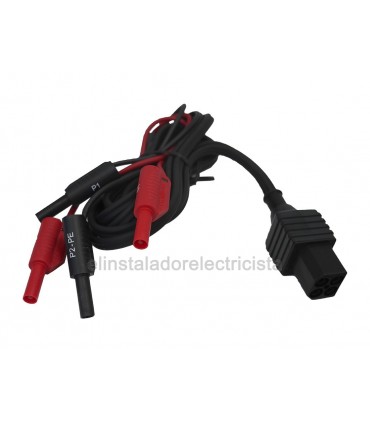

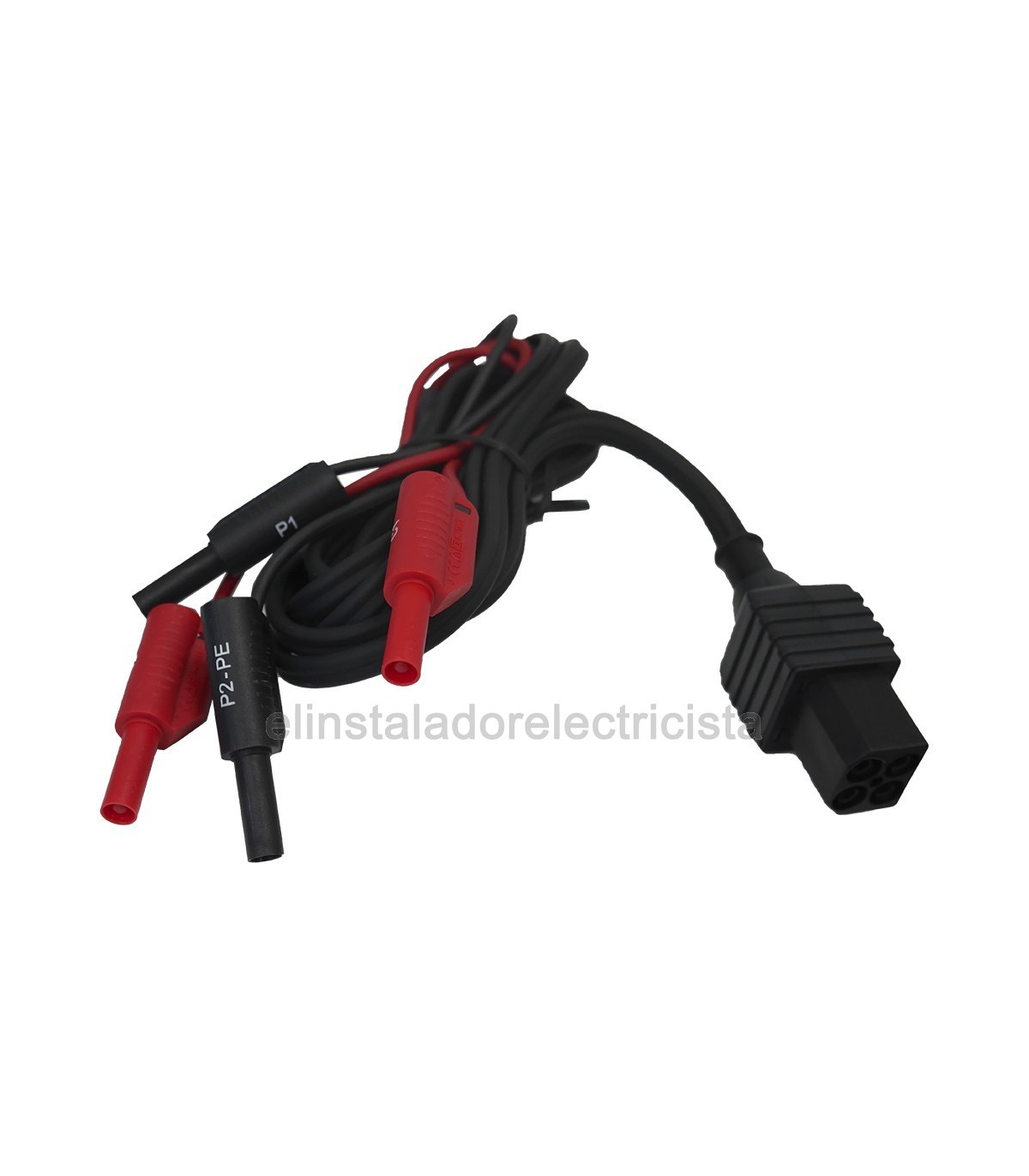

• Cable de prueba, 4 hilos, 1.5 m
• Cable de prueba, 3 hilos, 1.5 m

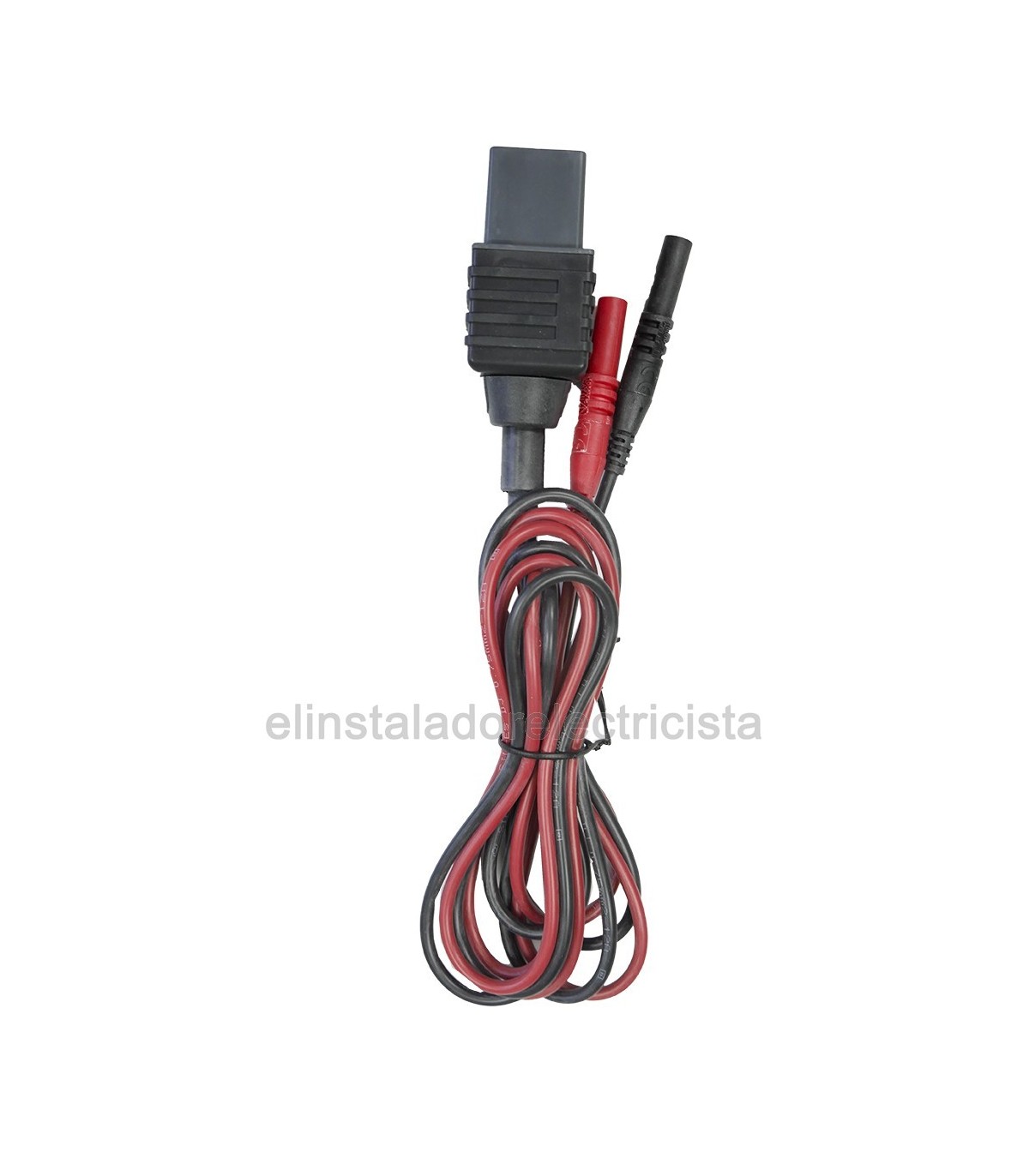

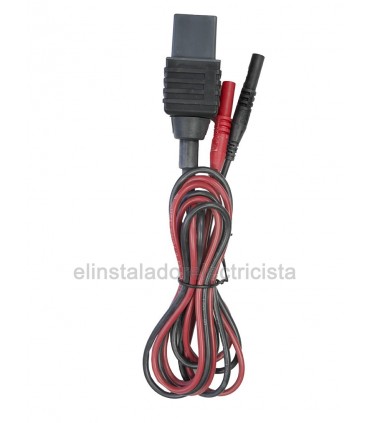

• Cable de prueba, 2 hilos, 2,5 kV, 1.5 m

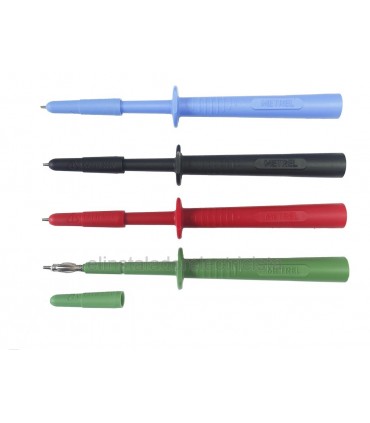

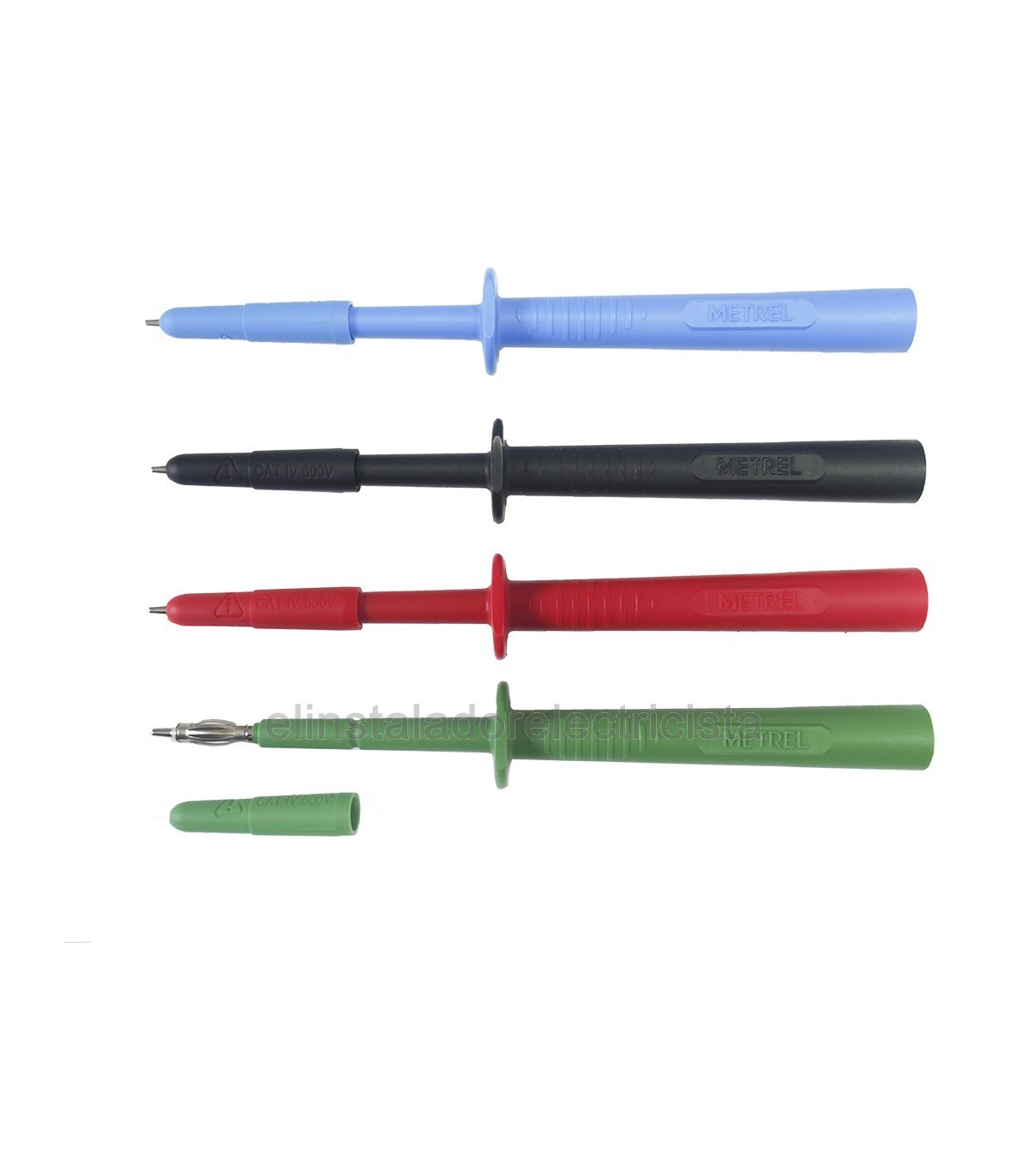

• Puntas de prueba, 4 uds (negra, azul, verde, roja)
• Cocodrilos, 6 uds (negro - 2 uds, azul - 1 unidad, verde - 1 unidad, rojo - 2 uds)

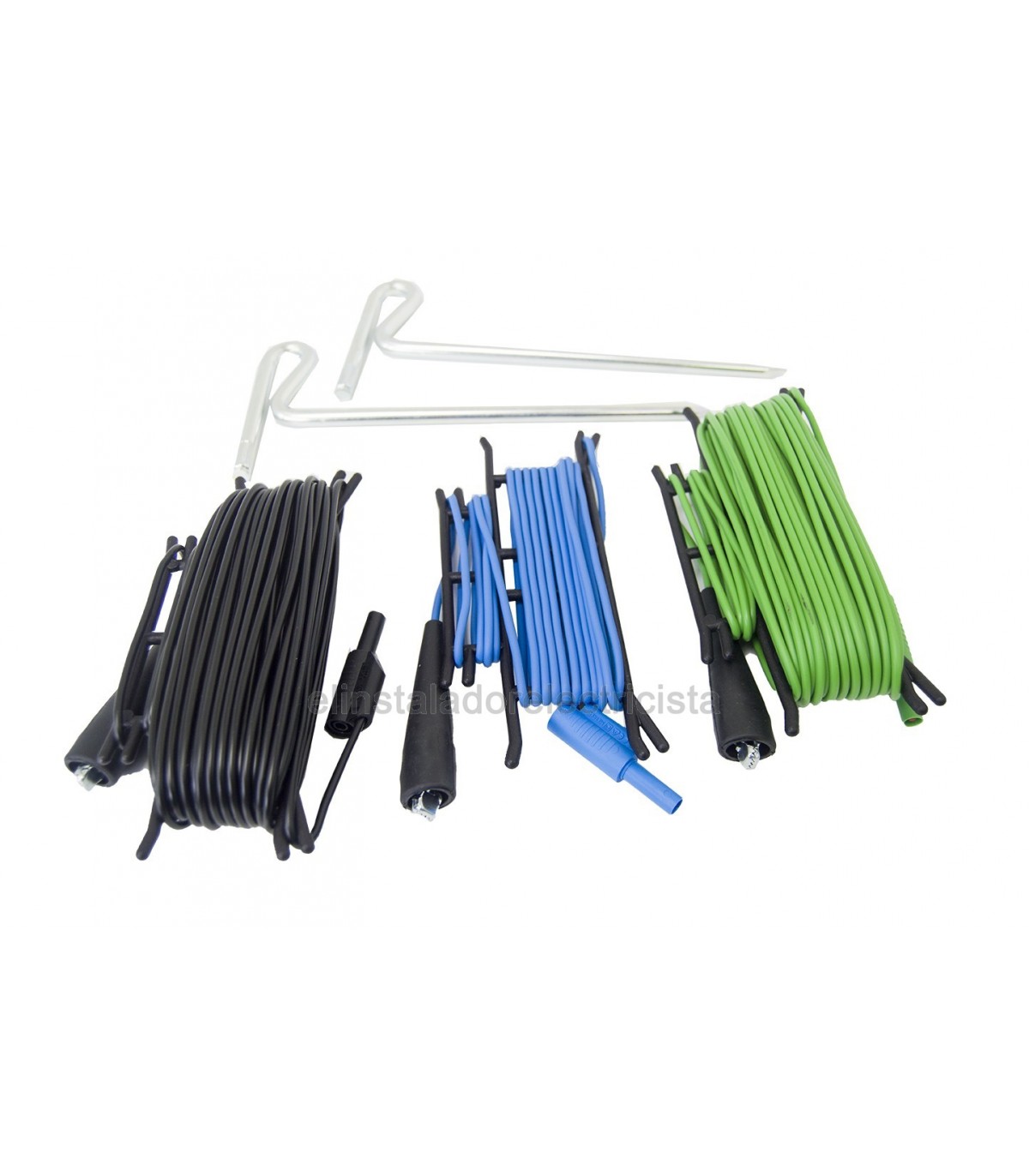

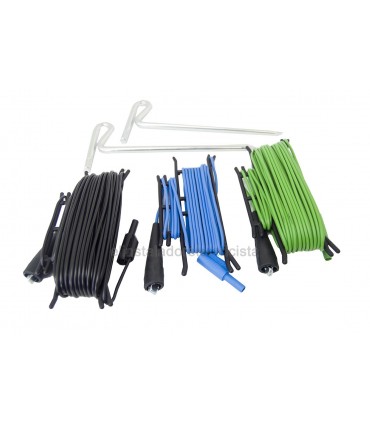

• Kit de tierra 20 m

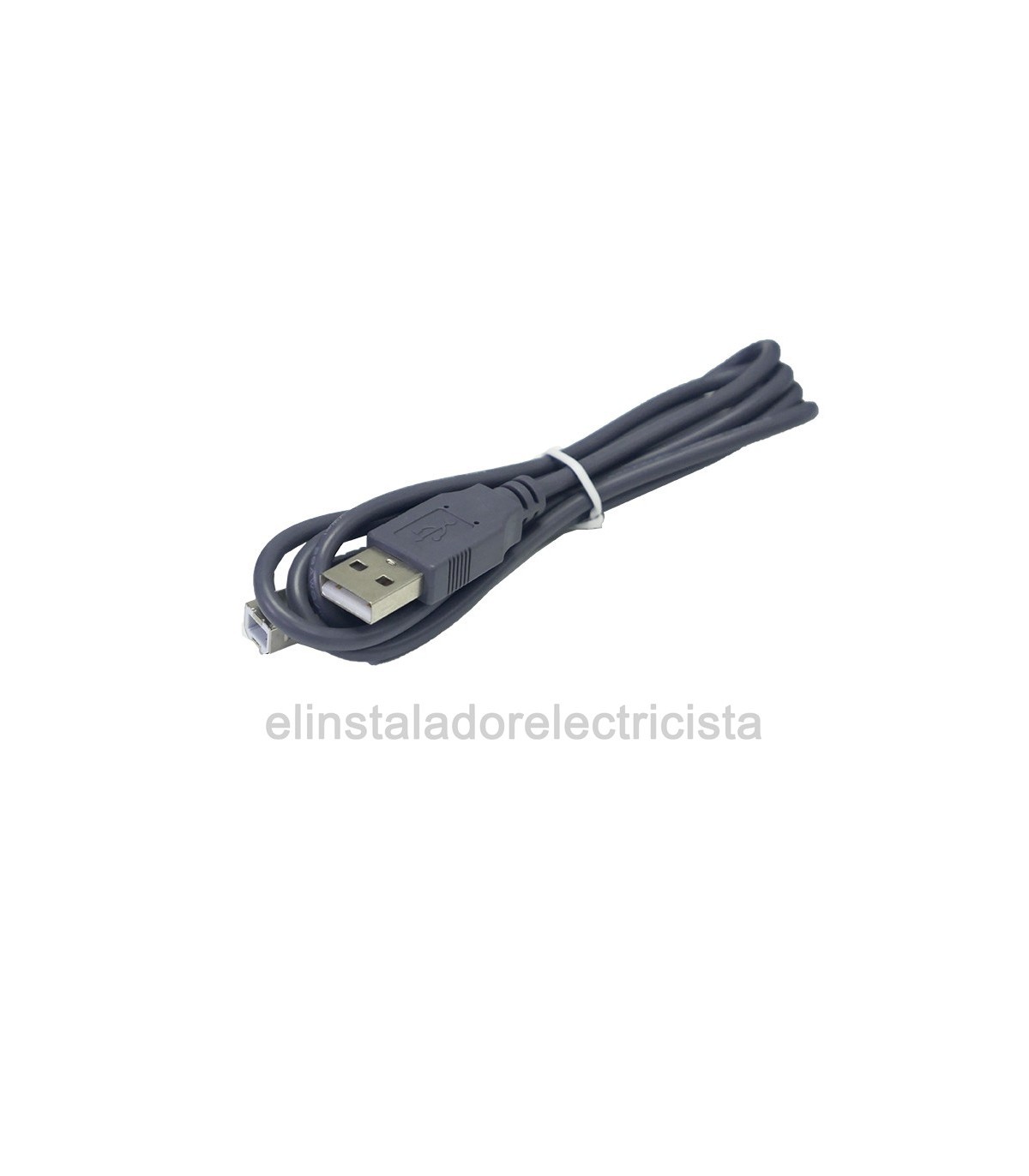

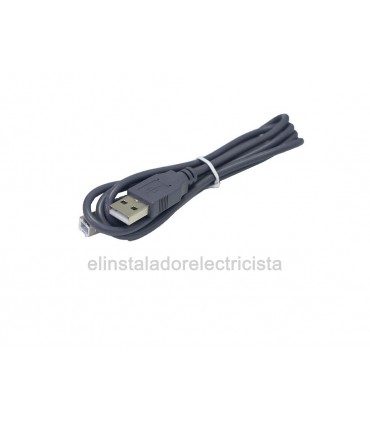

• Cable USB

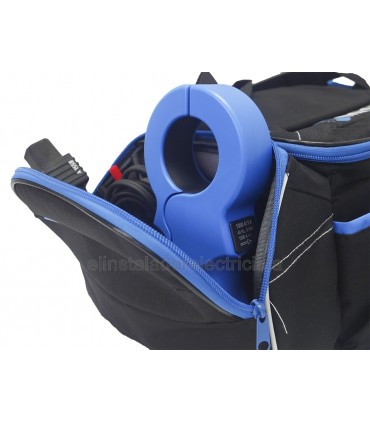

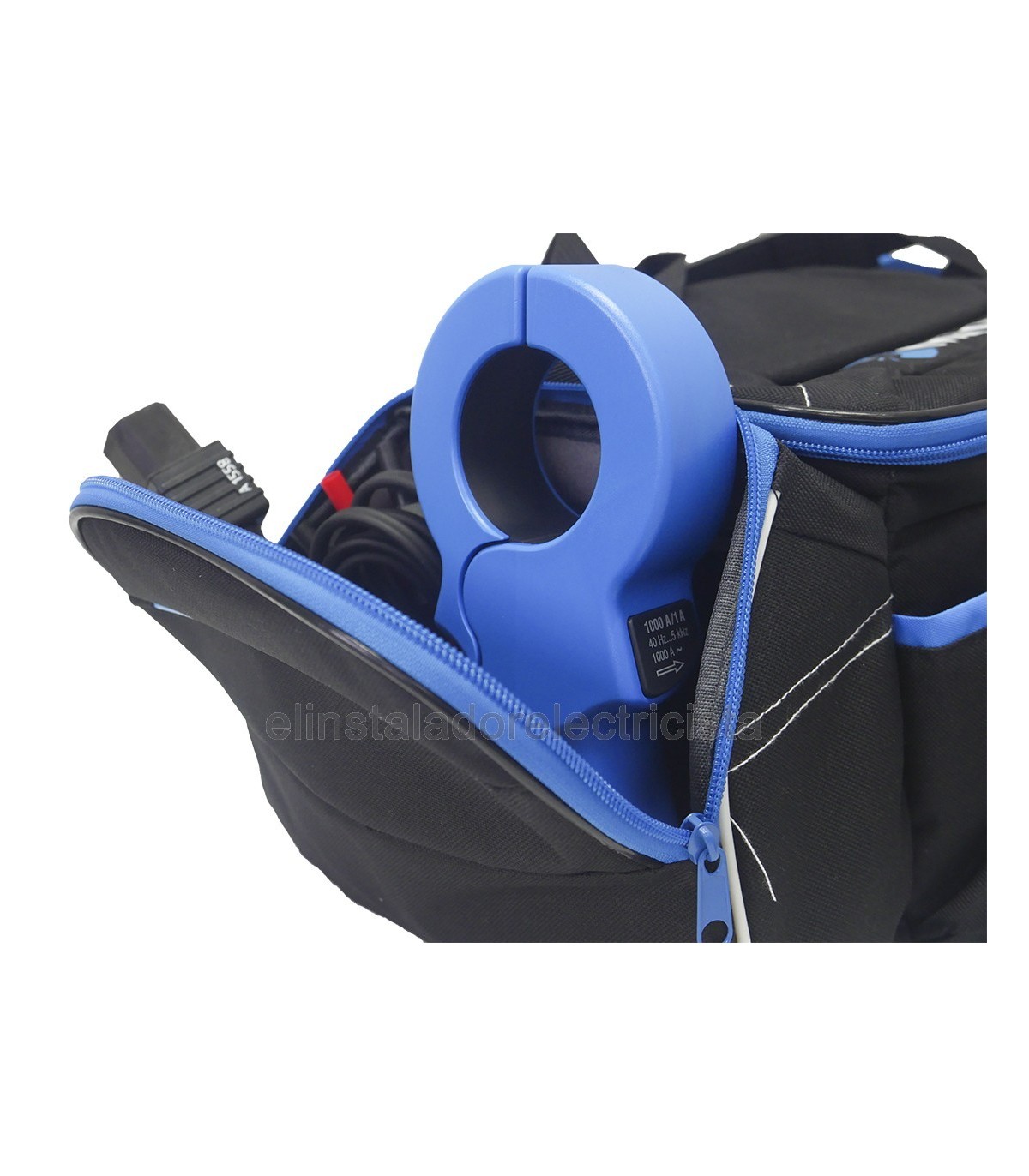

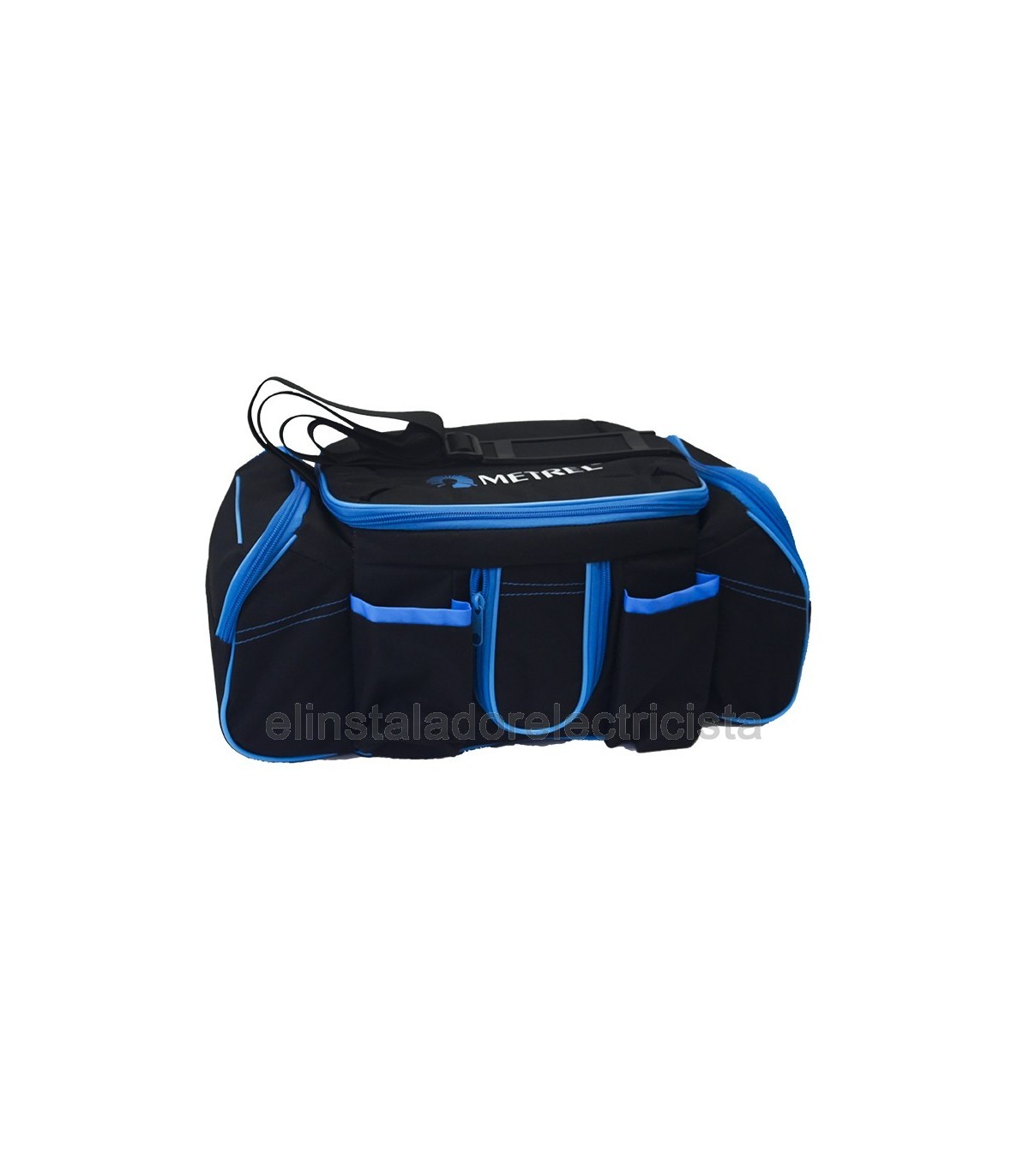

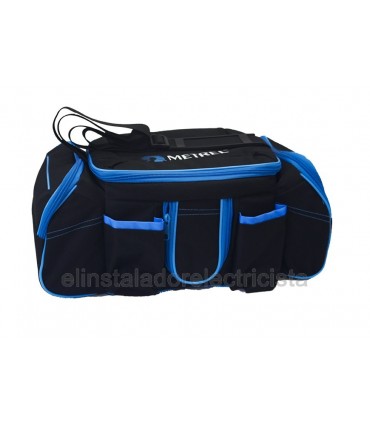

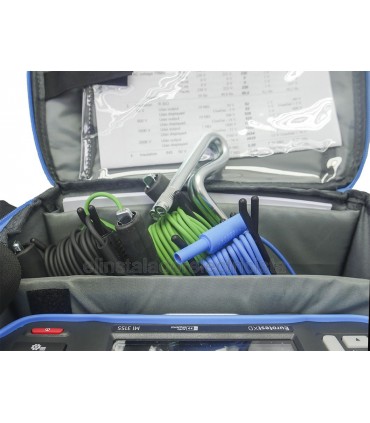

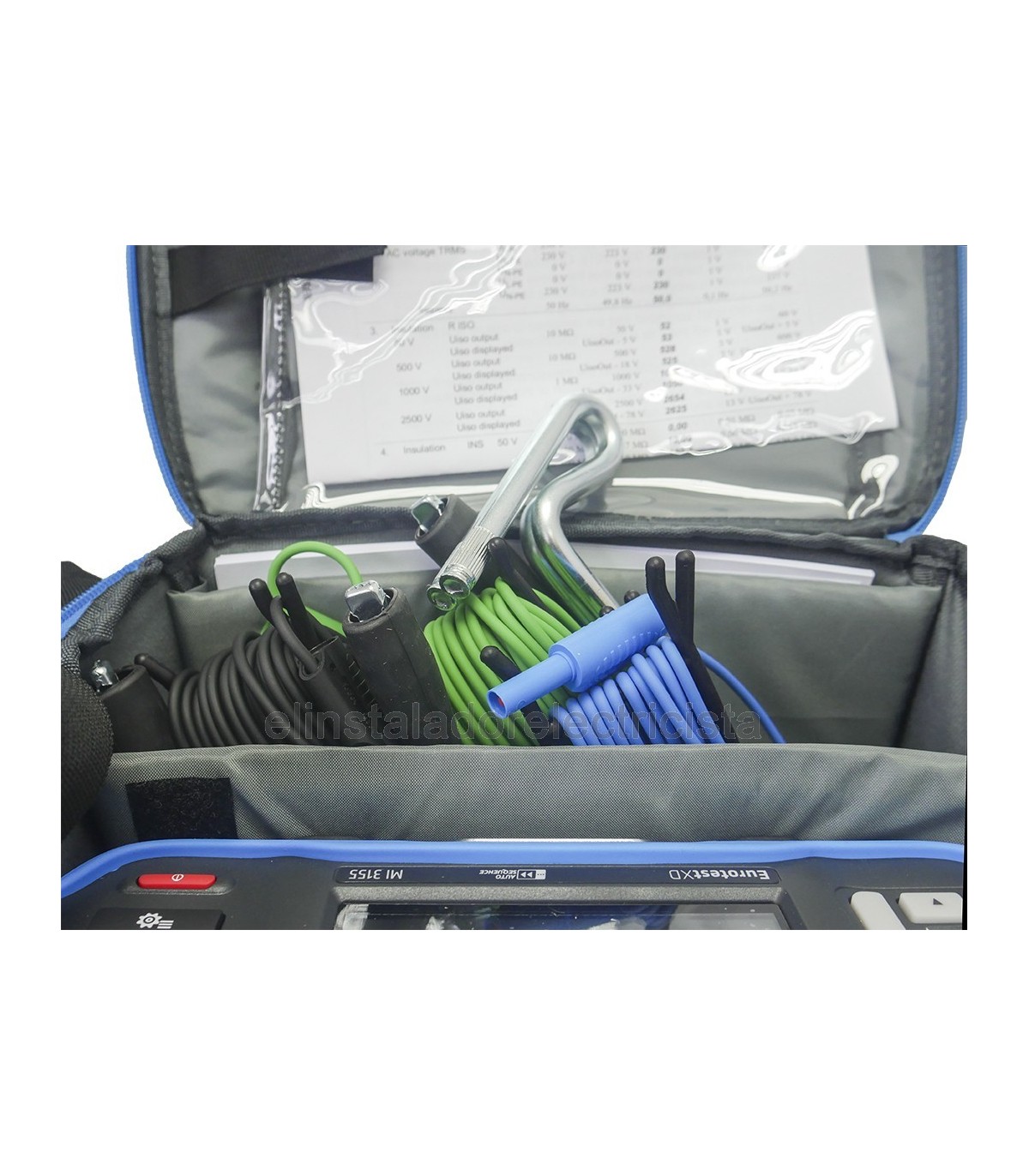

• Funda de transporte
• Correa para el cuello
• Licencia Metrel ES Manager BASICA*
• Manual de instrucciones abreviado
• Manual de instrucciones (CD)
• Guía para la comprobación y verificación de las instalaciones de baja tensión (CD)
• Certificado de calibración
• Metrel ES Manager (programa de instalación) A 1481 (CD)

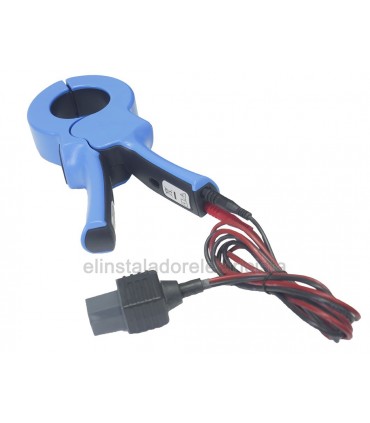

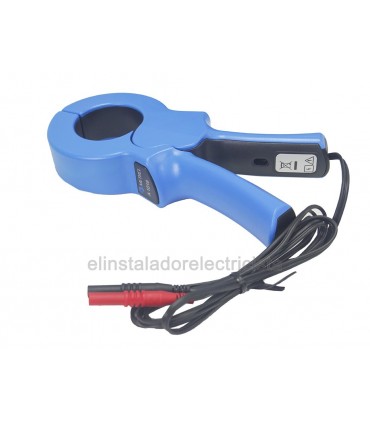

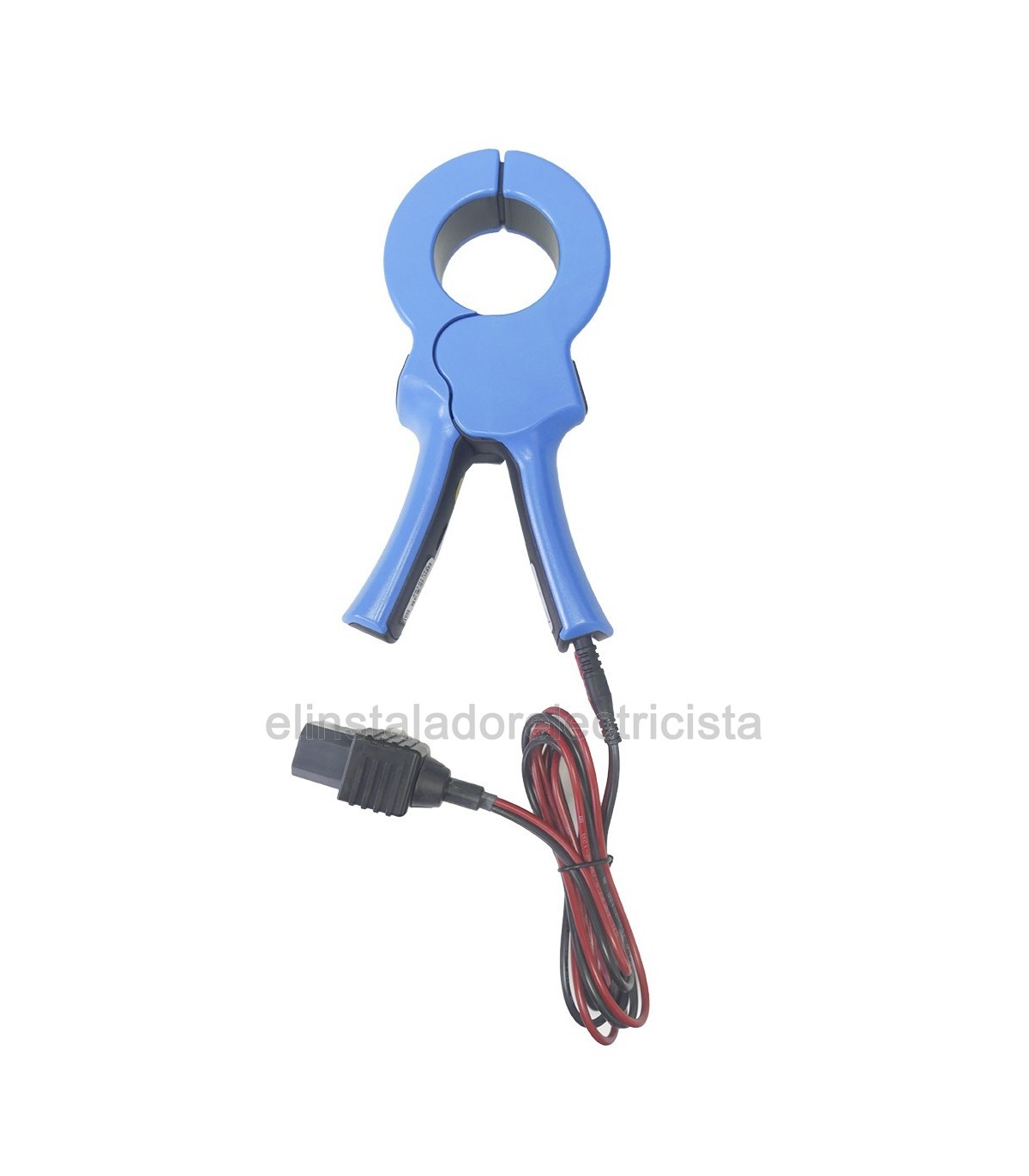

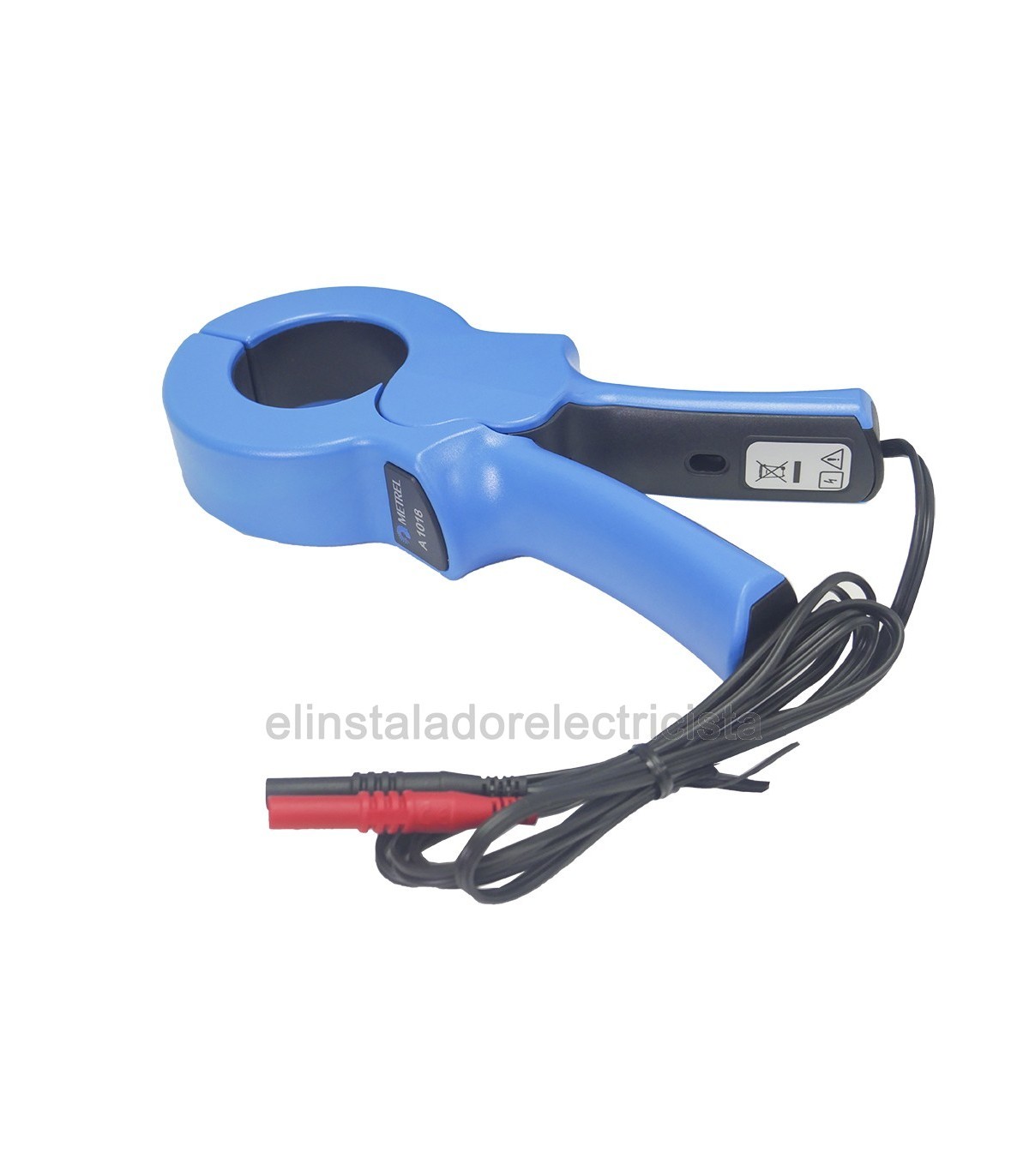

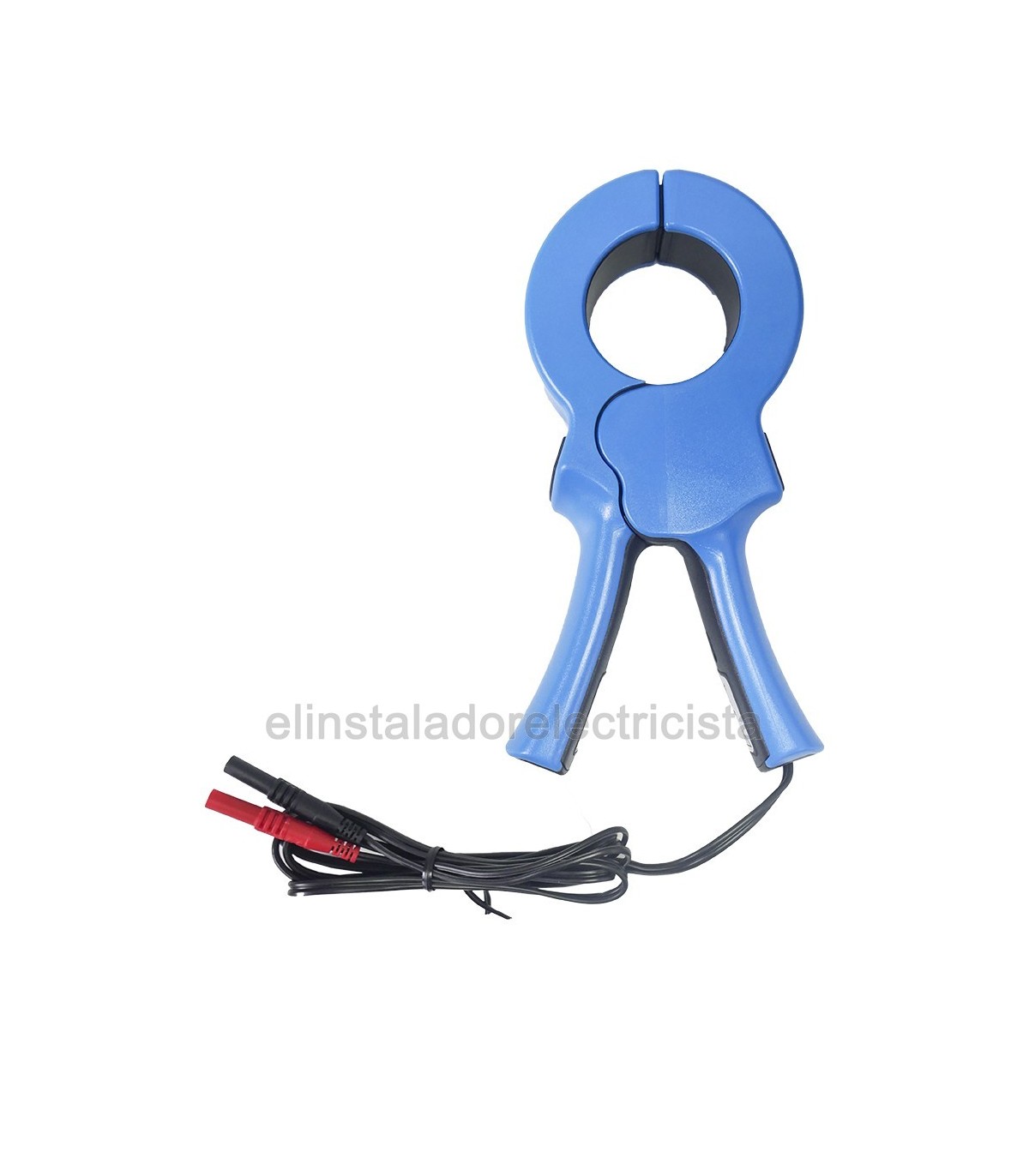

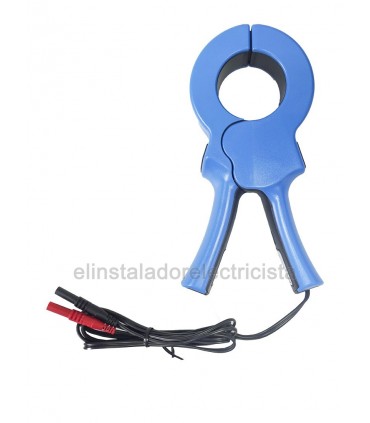

• Pinza de corriente A 1018 (baja escala, fuga)

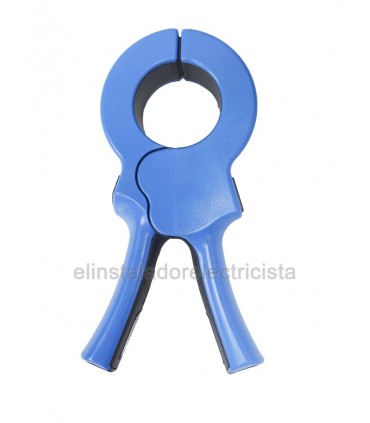

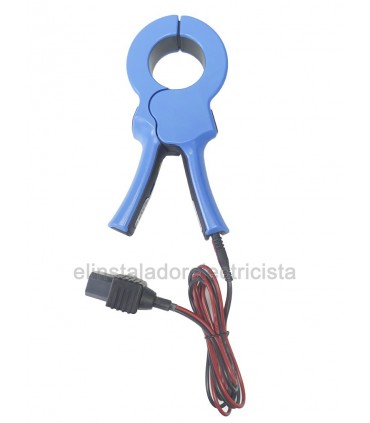

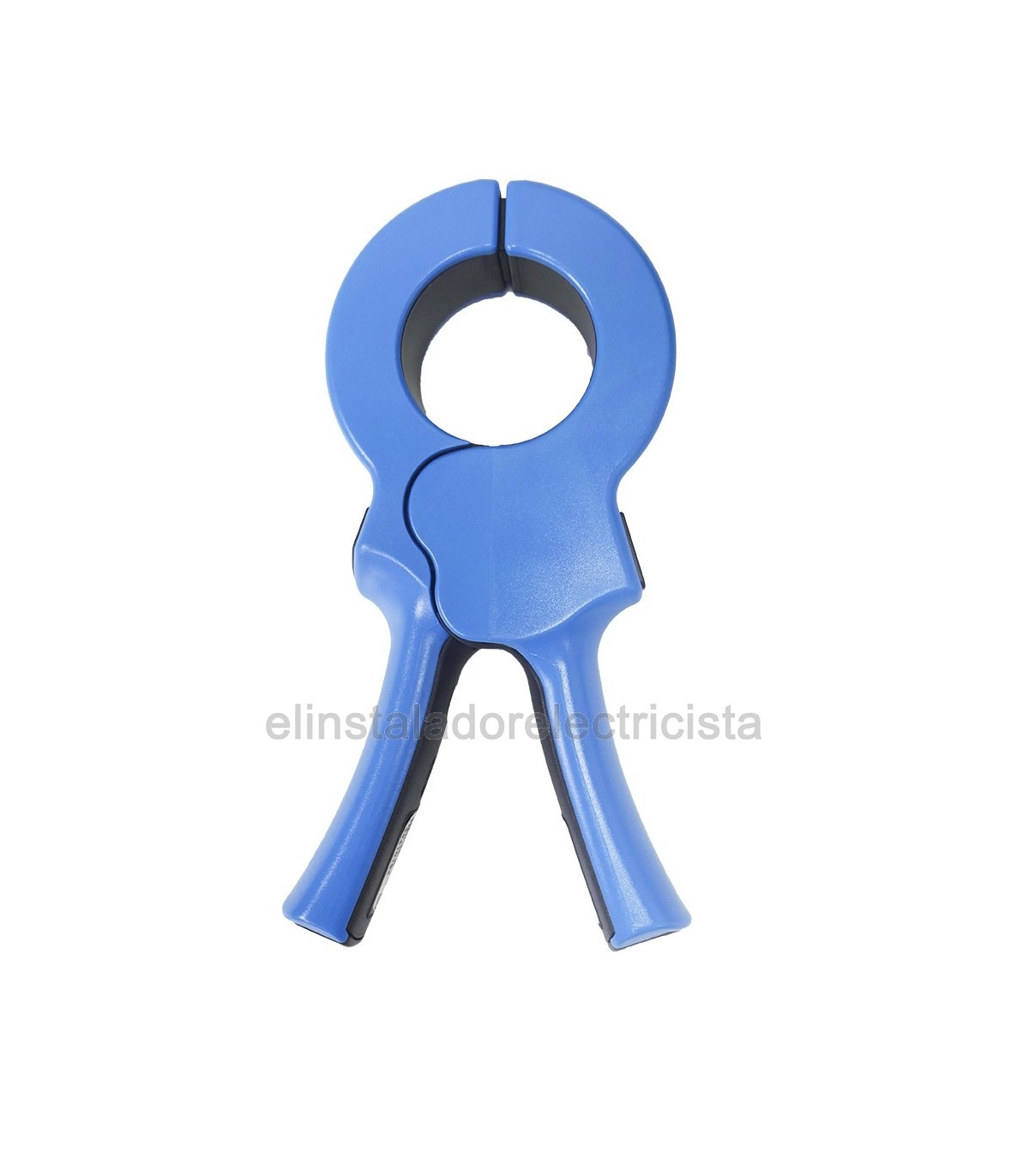

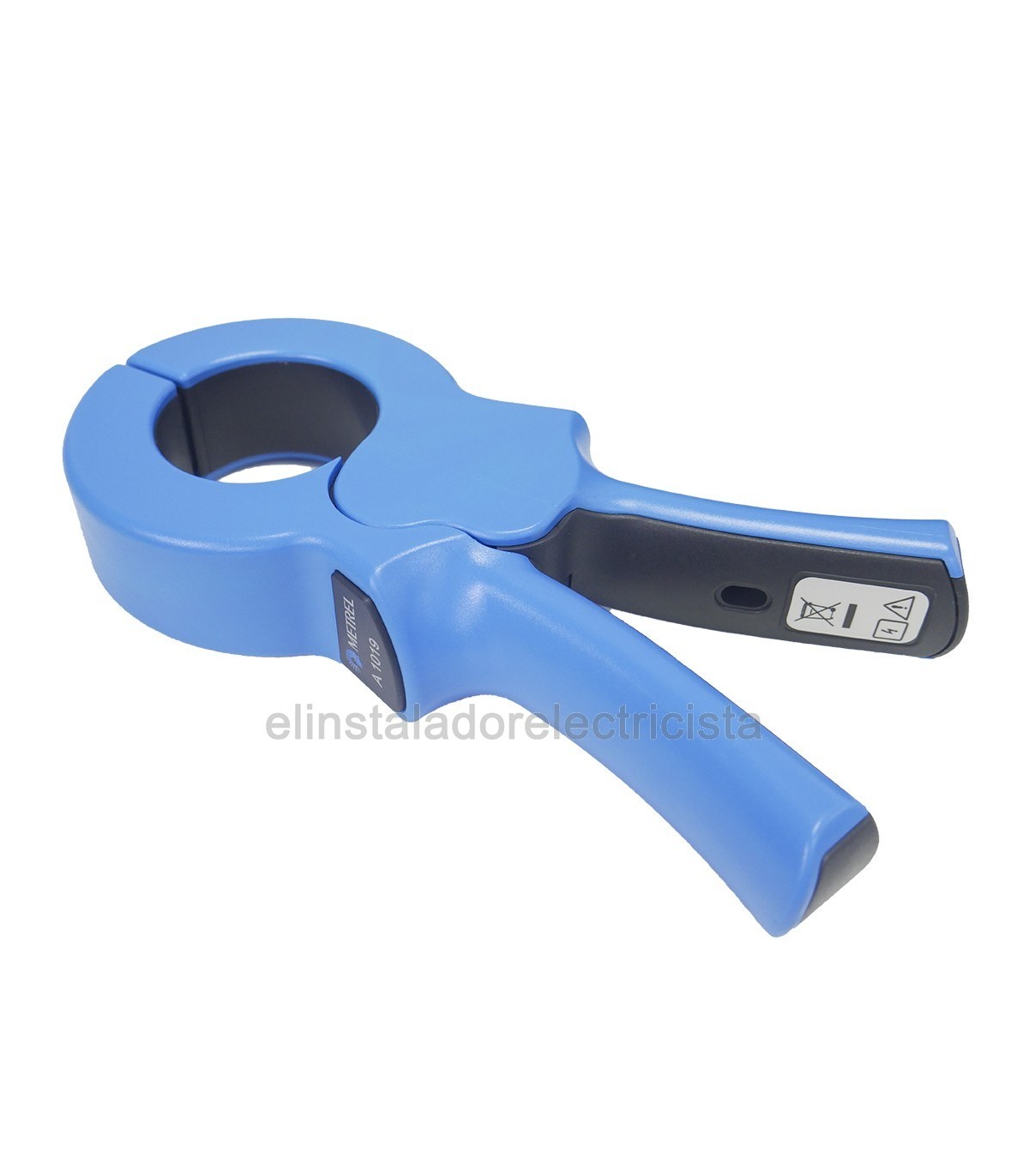

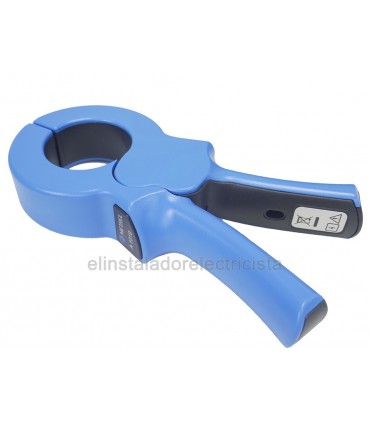

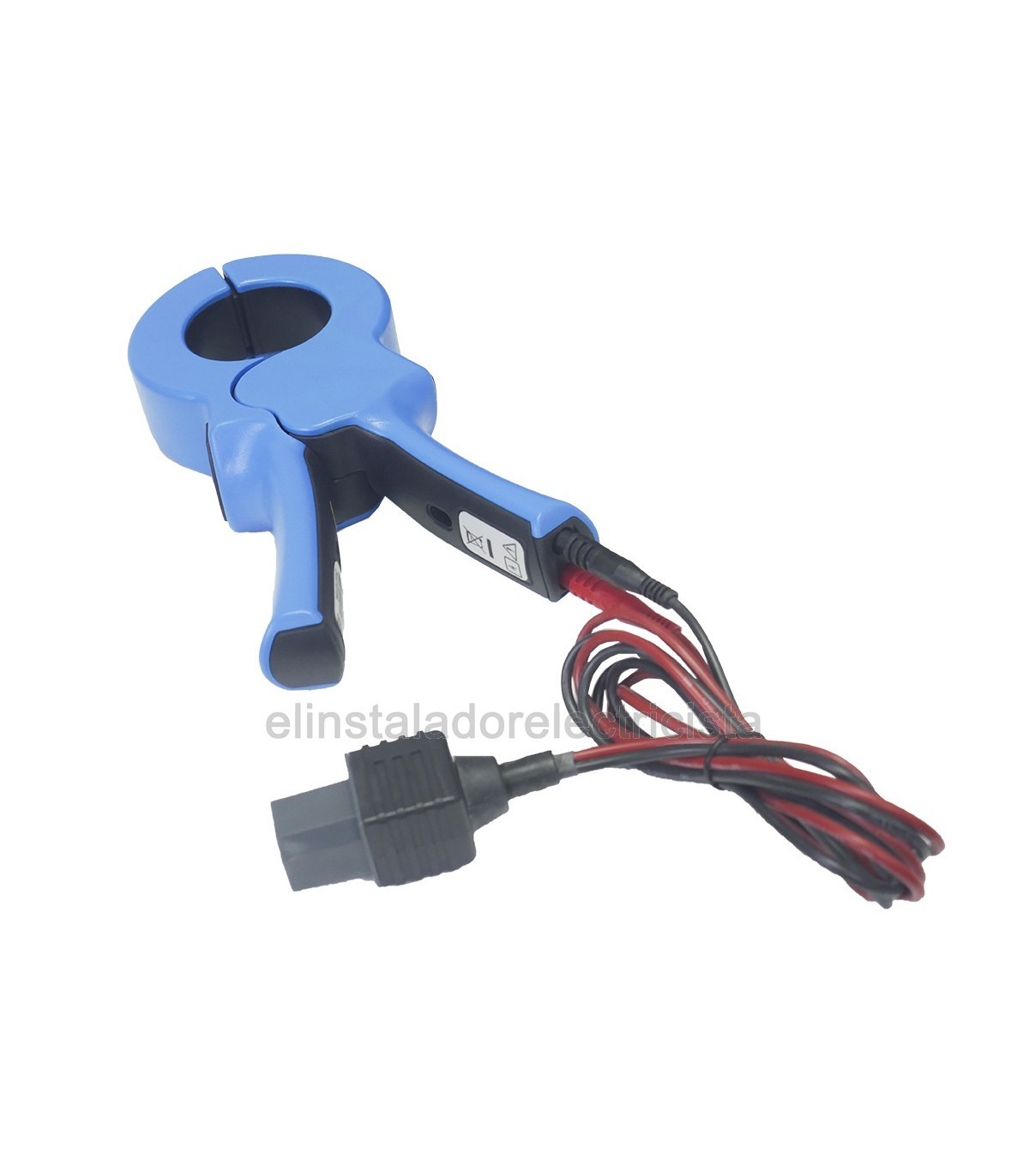

• Pinza de corriente A 1019
• Licencia Metrel ES Manager PRO*
• App Android Metrel aMESM
• *Metrel ES Manager puede ser descargado gratuitamente en la Web de Metrel.
• Comprobador de secciones (Obsequio PLC Madrid)
• Manual Técnico del Electricista: Medidas Eléctricas Reglamentarias (MER) (Obsequio PLC Madrid)

Aplicaciones:

Sistemas de energía eléctrica

• Plantas de Energía
• Distribución
• Seguridad
• Conexiones / Equipotencialidades
• Análisis de aislamiento
• Puestas a tierra / Embudos

Sistemas industriales

• Seguridad instalaciones LV / Calidad
• Comprobación de sistemas UPS
• Cuadros / Dispositivos de control
• Máquinas / Cargas eléctricas
• Salud centros de trabajo / Cuidado de la seguridad
• Mantenimiento / Resolución problemas
• Comprobación del sistema trifásico

Gestión integral de edificios

• Seguridad zonas públicas / Calidad
• Seguridad contra incendios
• Evaluaciones de riesgo
• Temas medioambientales

Instalaciones especiales / Localizaciones

• Locales de construcción
• Sistemas ferroviarios
• Buques / Barcos / Marinas
• Vehículos de bomberos
• Militar / Vehículos de policía
• Grupos electrógenos en B.T.
• Locales médicos / Quirófanos
• Unidades móviles para Video / Audio /Salas de concierto / Ferias

Funciones de medición:

• Mediciones de impedancia de transformadores activos mediante prueba de 4 hilos;
• Evaluación de la corriente de cortocircuito con alta precisión y Cálculo del factor caliente;
• Prueba de 3 hilos de PE (función RPE) sin cable de prolongación;
• Función de aislamiento automática entre L-N, N-PE y L-PE (función R AIS TODO);
• Prueba de continuidad de 4 hilos;
• Resistencia de aislamiento con tensión DC desde 50 V a 2500 V y cálculo de PI, DAR;
• Prueba de varistores;
• Continuidad de conductores PE con corriente de prueba de 200 mA DC y cambio de polaridad;
• Continuidad de conductores PE con corriente de prueba de 7 mA sin disparo del RCD;
• Medición de impedancia de bucle con 2 y 3 hilos (L-PE) con bloqueo de disparo del RCD;
• Medición de tensión de Contacto con sonda P/S externa.
• Medición de impedancia de línea de 2 y 3 hilos (L-L, L-N);
• Mediciones de tensiones monofásicas / trifásicas TRMS y frecuencia;
• Mediciones de Línea, bucle y RCD en un rango de frecuencia de 16 ... 400 Hz;
• Secuencia de fases;
• Medición de potencia y THD (hasta el 12º armónico);
• Comprobación RCD (general and selectivo, tipo AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
• Resistencia de tierra (Método de los 3 hilos y de las 2 pinzas);
• Resistencia de tierra especifica con adaptador Ro (opcional);
• Corrientes de fuga y de carga TRMS (opcional);
• Corriente de fuga de primer fallo (ISFL);
• Comprobación de los dispositivos de control de aislamiento (IMDs);
• Incluye el modo Maquina con tiempo de descarga;
• Iluminación (opcional);
• Impedancia de bucle de alta resolución (mΩ) (opcional);
• Soporte EVSE (Equipo de suministro de vehículo eléctrico) (opcional);
• Determinación de la localización de cables (opcional);
• Soporte de escáner QR y/o de código de barras (opcional).

Software:

• PC SW Metrel ES Manager (creación de estructuras e informes, carga/descarga de datos).*
• App aMESM Android opcional (creación de estructuras e informes, carga/descarga de datos).**

* Disponible con licencia MESM PRO

** Disponible con el Set EU

Características Principales:

• AUTO SECUENCIAS PROGRAMABLES.
• AUTO SECUENCIAS en función del perfil predefinido.
• Pruebas automáticas predefinidas:
• - Auto TT (U, Zln, Zs, Uc);
• - Auto TN/RCD (U, Zln, Zs, Rpe);
• - Auto TN (U, Zln, Zlpe, Rpe);
• - Auto IT (U, Zln, Isc, Isfl, IMD).
• Inspecciones funcionales.
• Inspecciones visuales.
• Inspecciones personalizadas (visual y funcional) que pueden incluirse en las AUTO SECUENCIAS.
• AUTO SECUENCIAS EVSE e inspecciones funcionales.
• Inspecciones funcionales y visuales de máquinas.

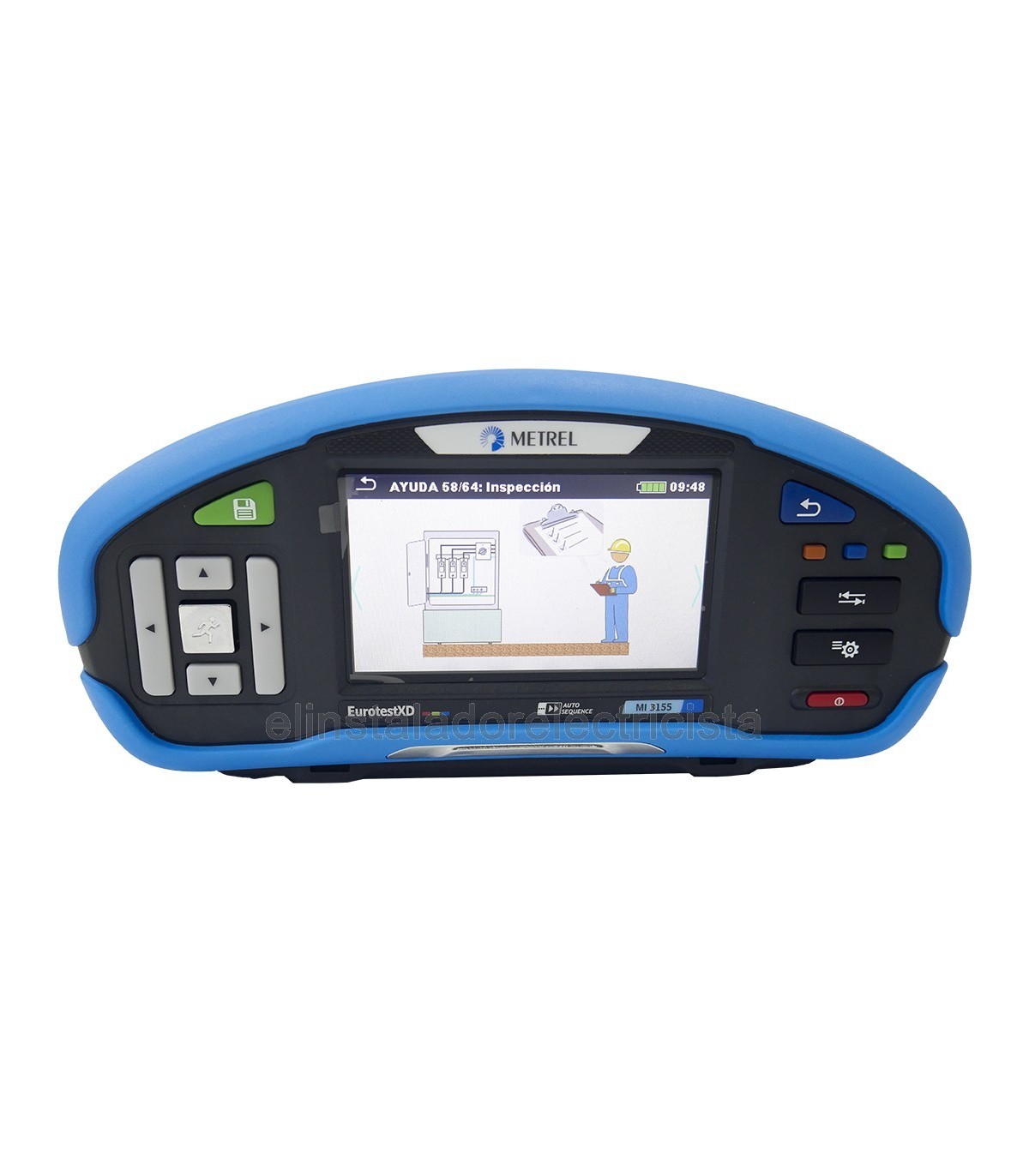

• Pantallas de ayuda incorporadas para comprobación in situ.
• Tablas de fusibles incorporadas para la evaluación automática del resultado de la impedancia de línea/bucle.
• Monitorización de las 3 tensiones en tiempo real.
• Inversión automática de la polaridad en la prueba de continuidad.
• Procedimiento de prueba automático de Diferenciales (AUTO RCD).
• Procedimiento de prueba automático de Impedancia (AUTO Z).
• Filtro de medición de acuerdo al grupo de área seleccionado.
• Cargador integrado y pilas recargables como accesorio estándar.
• Comunicación BT con PC, tablets Android tablets y smart phones mediante BT integrado.
