Interfaz EVX100 para cargadores de vehículos eléctricos con el MFT-X1 de Megger

El EVX100 está diseñado como un accesorio totalmente integrado para el MFT-X1 de Megger (Versión firmware v9.0.3 / 9.0.4) que ofrece una interfaz de medida automatizada para las estaciones de carga de CA monofásica y trifásica de modo 3 para vehículos eléctricos (cargadores de EVSE de modo 3).

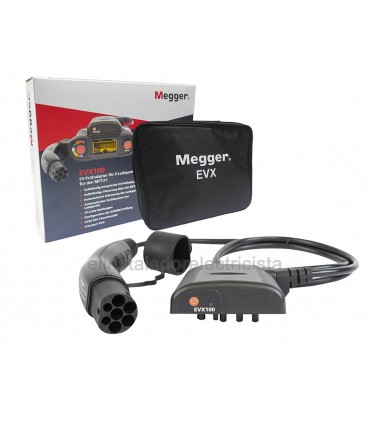

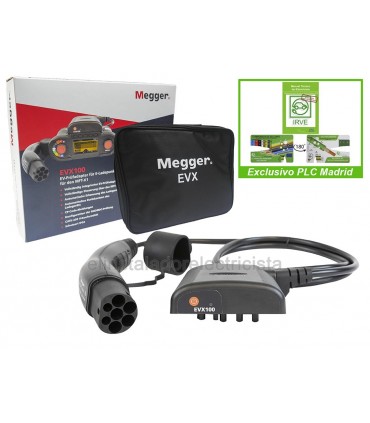

Contenido:

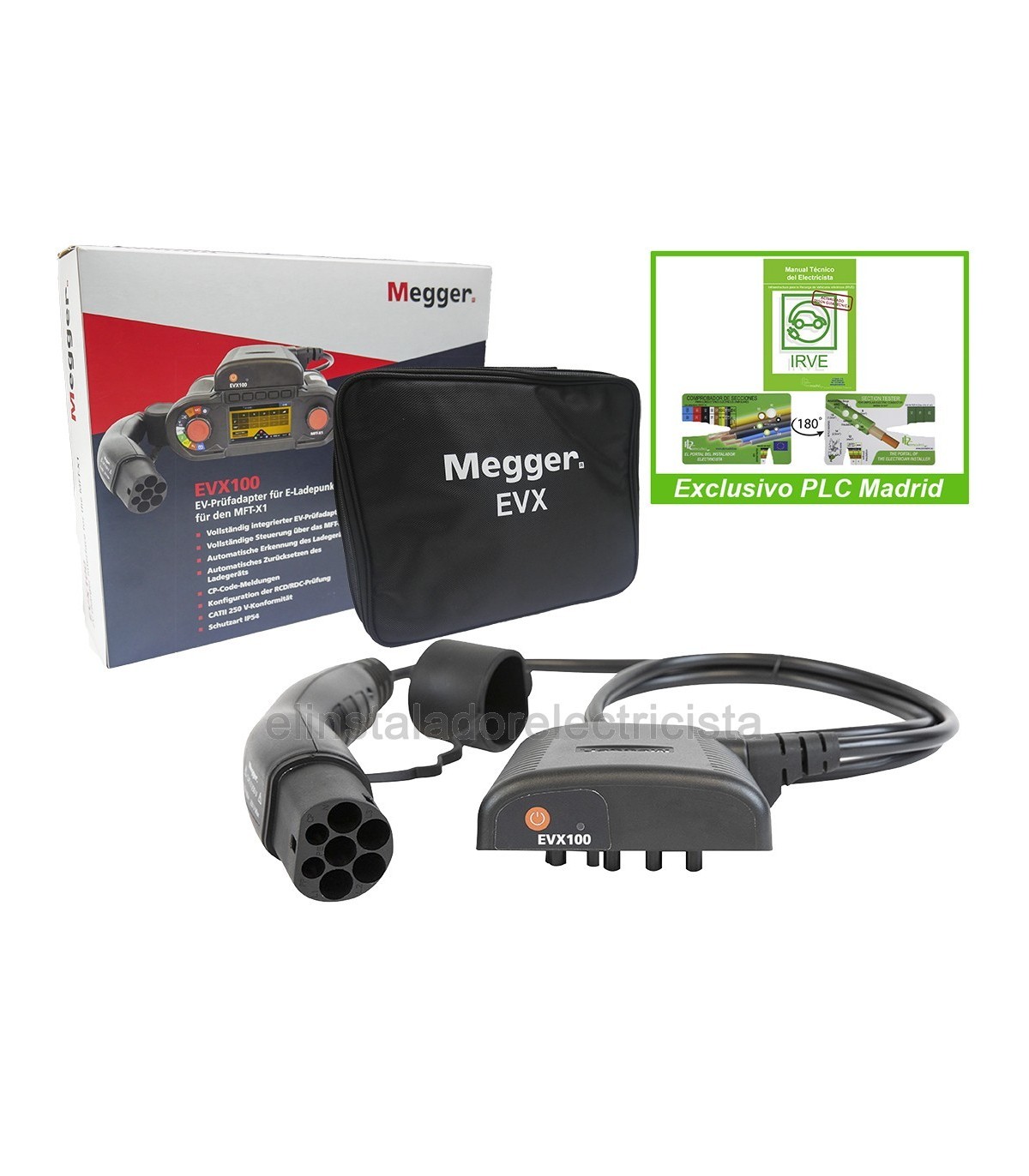

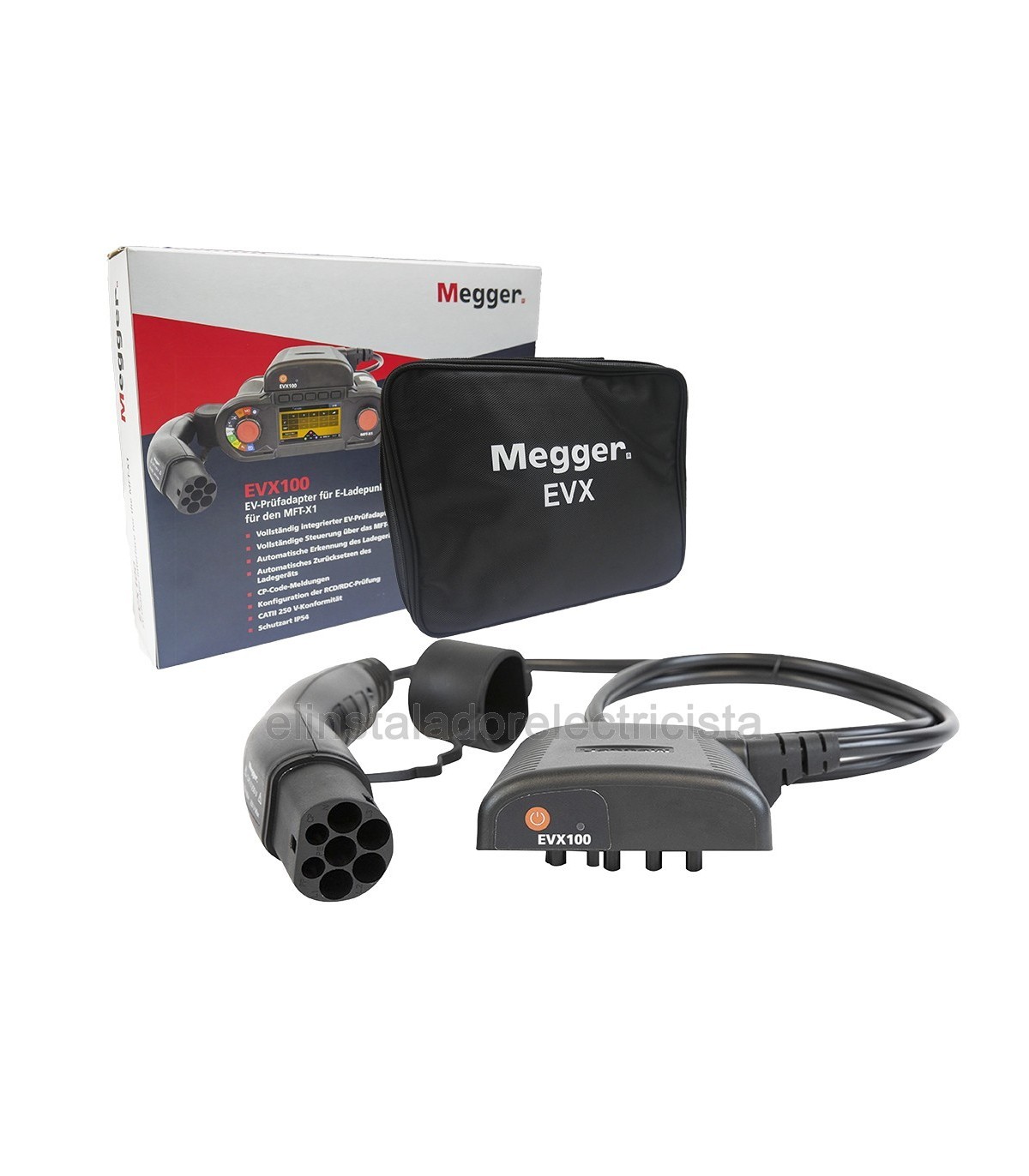

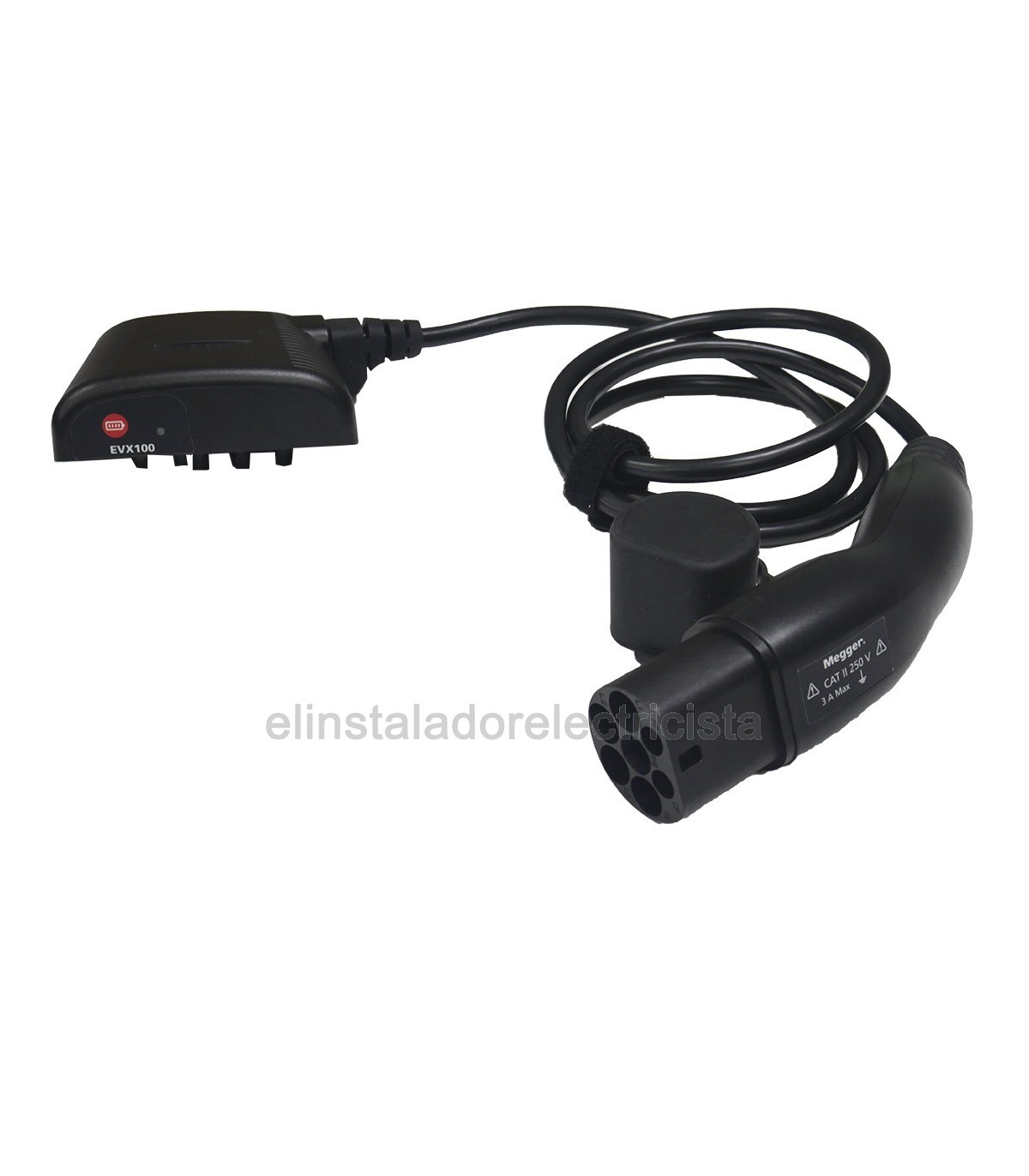

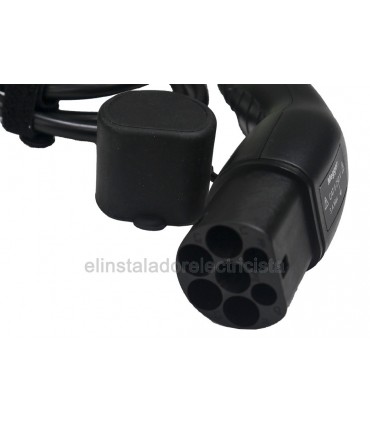

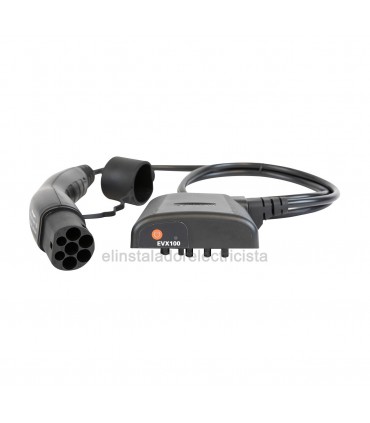

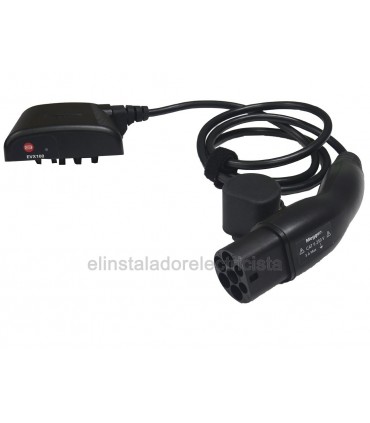

• Interfaz EVX100 para cargadores de vehículos eléctricos con el MFT-X1 de Megger con conector Tipo-2 (Mennekes)

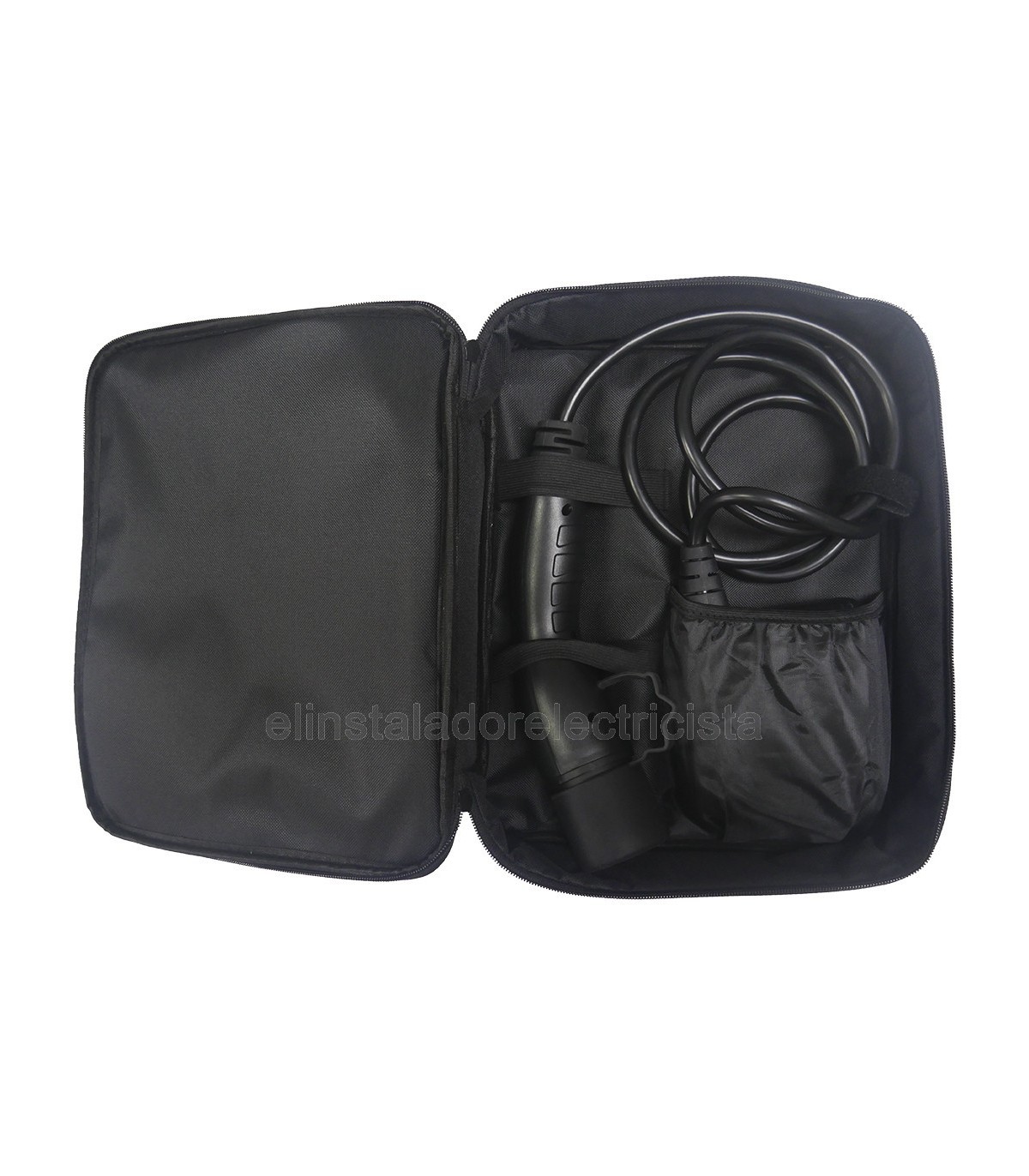

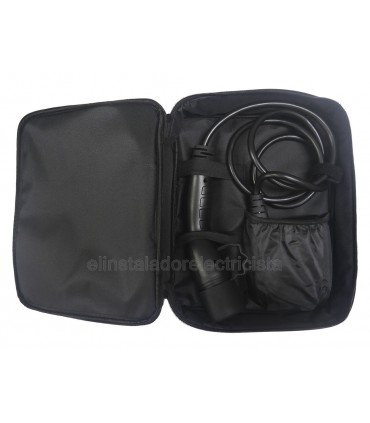

• Maletín de transporte
• Manual Técnico del Electricista: Infraestructura para la Recarga de Vehículos Eléctricos (IRVE)

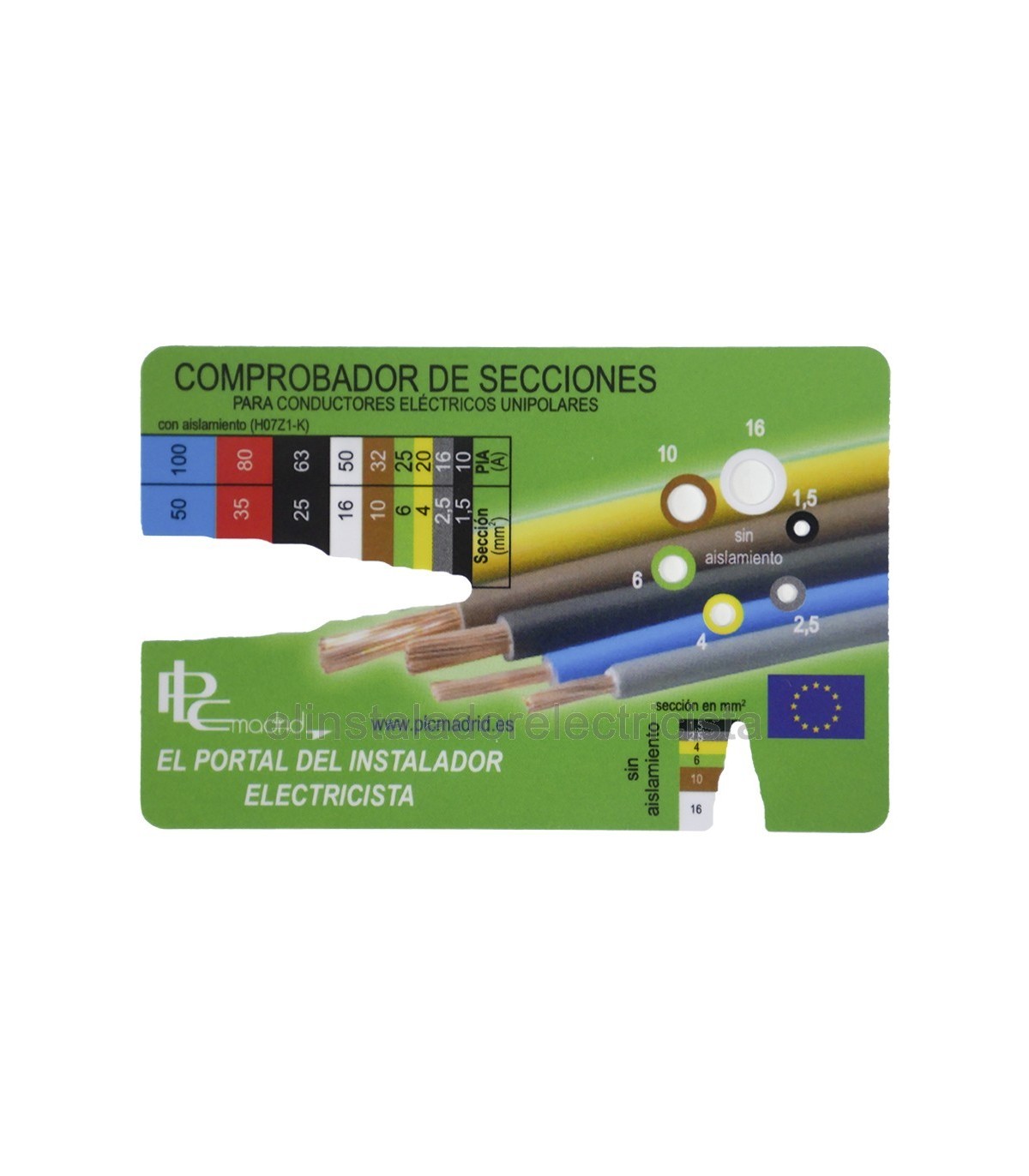

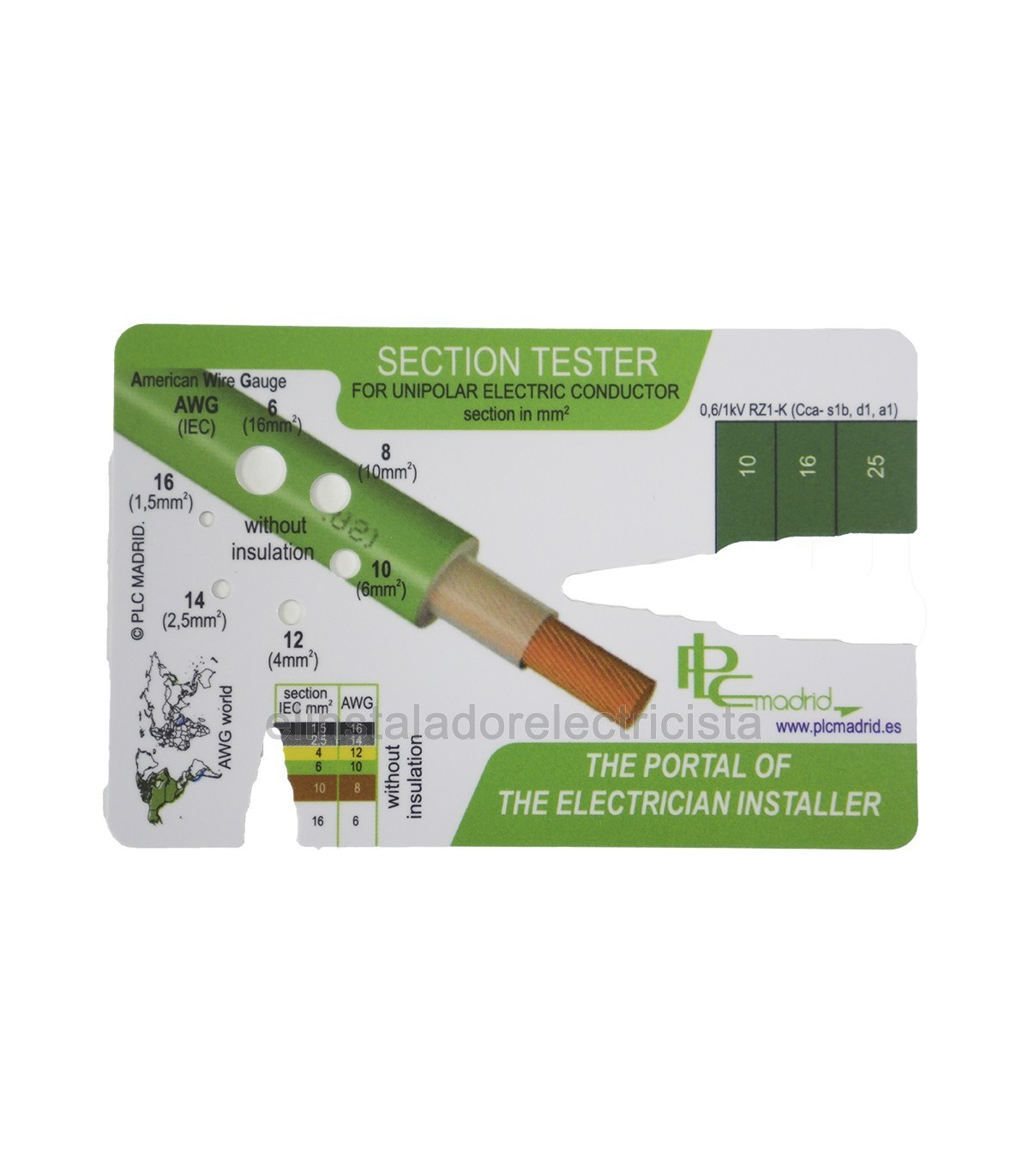

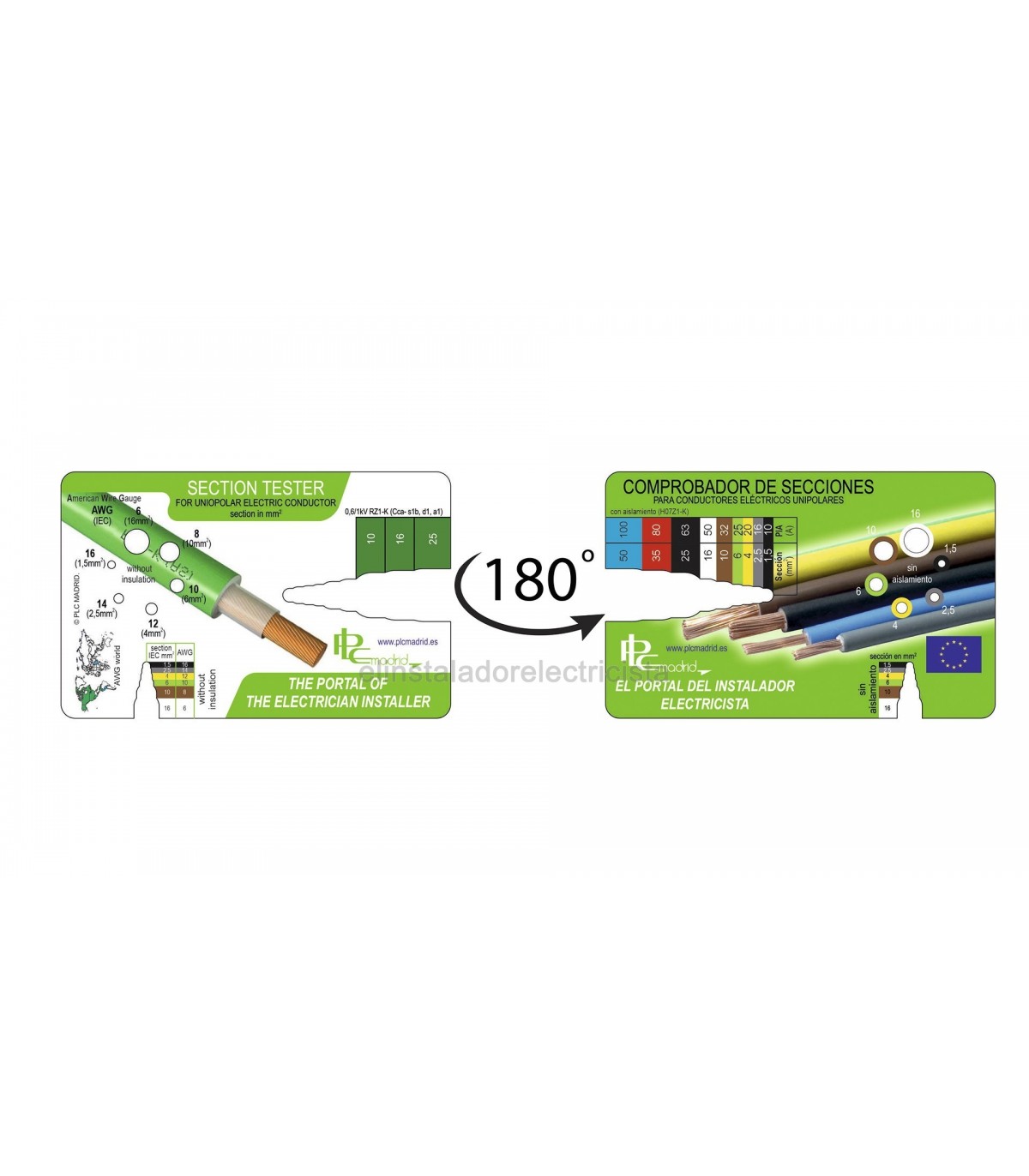

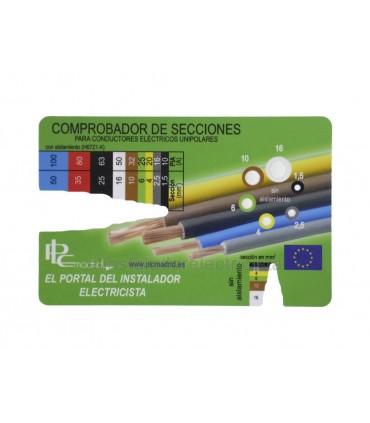

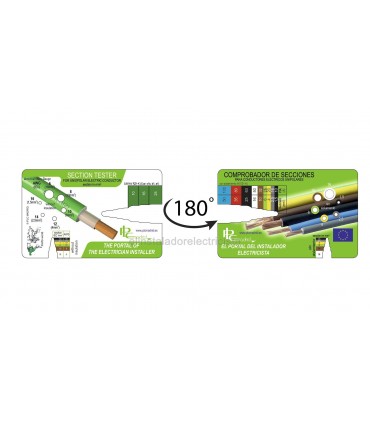

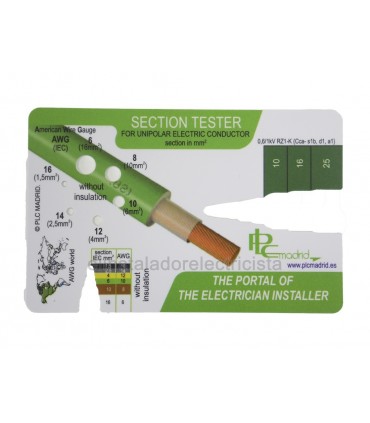

• Comprobador de Secciones de conductores unipolares CS2

Descripción:

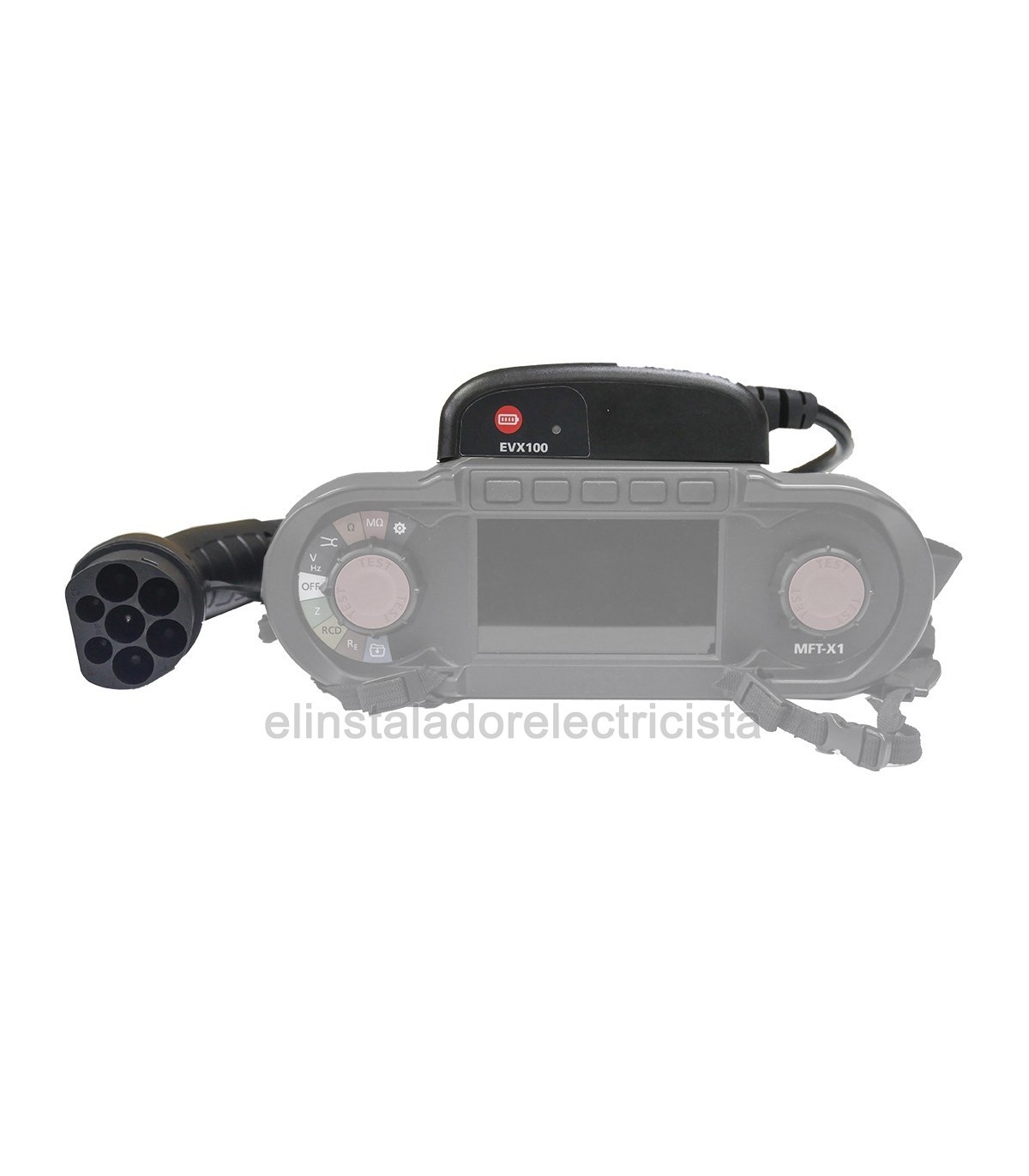

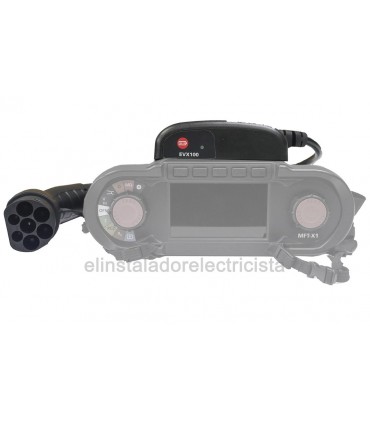

La combinación del EVX100 y el MFT-X1 ofrece la solución de medida ideal para la verificación de instalaciones y el mantenimiento de los cargadores de VE, lo que elimina la necesidad de contar con una caja de control o adaptadores manuales tradicionales remotos. Cuando el EVX está conectado al MFT-X1, el equipo reconoce el EVX100 y el MFT ofrece automáticamente al usuario las opciones de medida del cargador de VE necesarias sin necesidad de tocar la interfaz del EVX. Tambien ofrece distintas opciones de medida para cargadores de vehículos eléctricos, todas controladas a través de la interfaz de medida MFT-X1, entre las que se encuentran opciones monofásicas y trifásicas. No es necesario utilizar mandos manuales ni cables de medida adicionales.

Los estados de PP y CP se controlan de forma automática, lo que facilita la aplicación de los procedimientos de análisis. El MFT-X1 puede detectar los cuatro estados de funcionamiento de CP (A, B, C y D), así como el estado intermedio A1, A2, B1, B2, etc. De este modo, se ofrece más información sobre el funcionamiento y el diagnóstico durante los errores.

Además, el EVX100 también detectará problemas del aislamiento de protección (PE) por medio del MFT-X1 en lugar de mediante los botones táctiles del adaptador manual. El control se efectúa mediante los botones de medida dobles (aptos para ambidiestros) del MFT y, bien cancela, bien solamente advierte al usuario de cualquier problema según la configuración de MFT. La función de advertencia del aislamiento de protección (PE) ahora funciona mediante el MFT-X1 cuando se tocan los botones de medida.

Las mediciones de los dispositivos de protección IEC61851 e IEC62955 se automatizan mediante el EVX. Cuando un RCD se activa durante una medida de RCD o RDC, el EVX genera automáticamente un restablecimiento del cargador de VE. En cuanto se restablece la alimentación del cargador, el EVX restablece este último, lo que elimina la necesidad de que el usuario seleccione C-B-A-B-C con el mando de CP de un adaptador manual.

NOTA: El EVX es compatible con todos los equipos MFT-X1 en servicio con la actualización gratuita a partir del firmware v9.0.3/9.0.4 de la página web de Megger. El EVX100 se alimenta por medio de una batería de iones de litio con puerto de carga USB de tipo C.

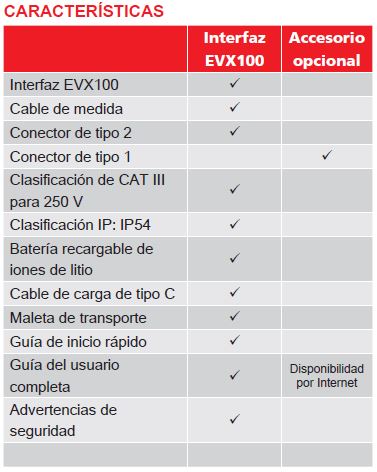

• Integración completa con el MFT-X1 actual
• Operación sencilla
• Integración con la interfaz de control MFT-X1
• Restablecimiento automático del cargador de VE
• Control total de vehículos eléctricos mediante MFT-X1
• Informe de código CP
• Cumplimiento con IP54
• Clasificación CAT II de 250 V
• Funda de transporte incluida

ESPECIFICACIONES: EVX100 de Megger

• Fuente de alimentación: Batería interna: Iones de litio de 3180 mAh

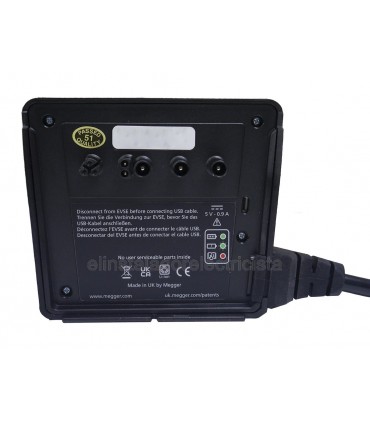

• Recarga: USB de tipo C (la alimentación necesaria es de 5 V, 1 A como máximo)
• Estado de carga: LED
• Tensión de entrada230 V de CA nominal Máx. de 253 V de CA 400 V de CA nominal Máx. de 440 V de CA
• Frecuencia de entrada: 50/60 Hz
• Verificación del estado de CP: A1, A2, B1, B2, C1, C2, E, F

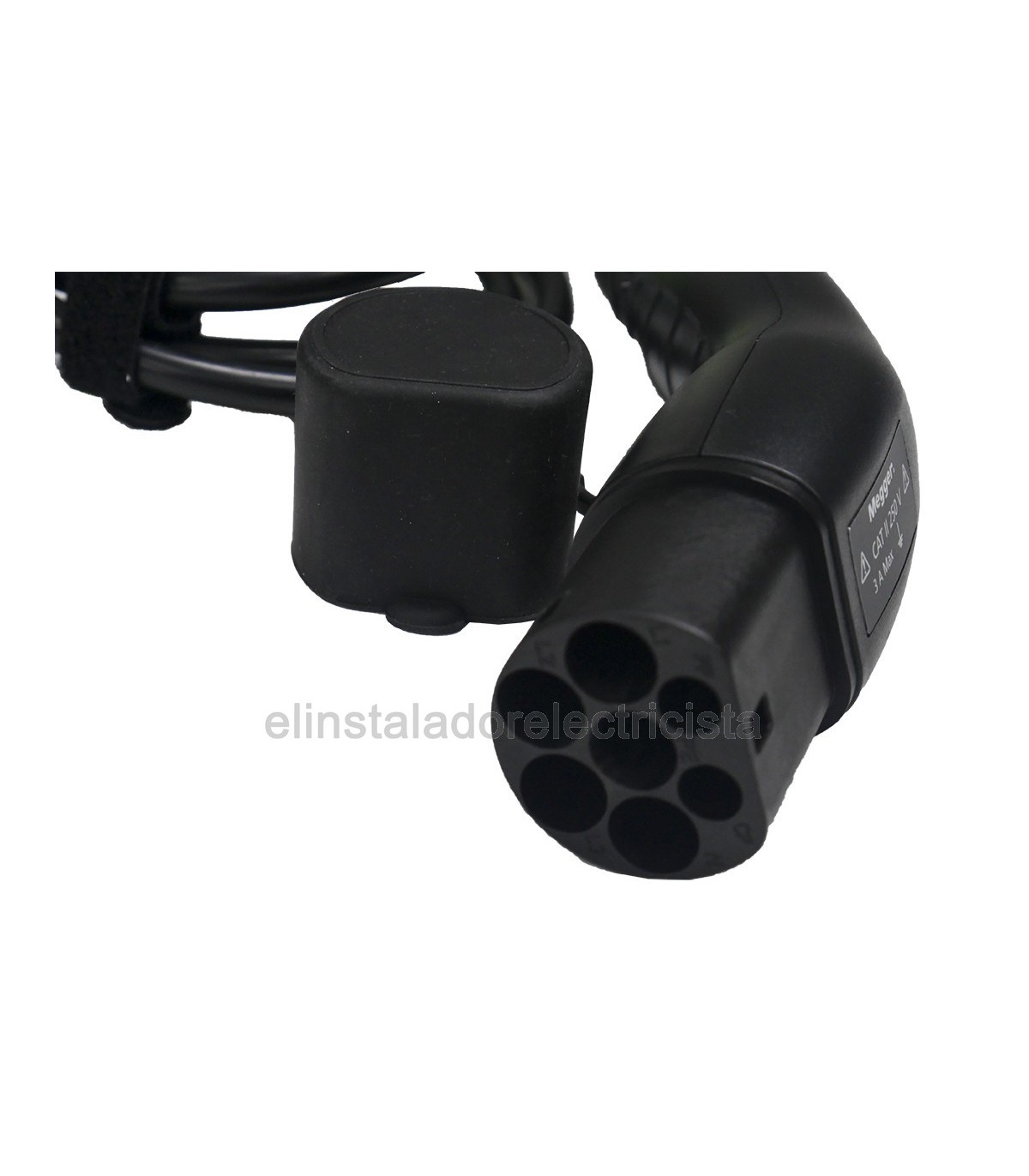

• Opciones de conexión: Tipo 2 fijo: IEC 62196-1
• Seguridad: IEC61010-1:2010 61010-031:2015, CAT II para 250 V
• Rango de temperatura: Rango de funcionamiento: De -10 °C a +55 °C Rango de almacenamiento: De -25 °C a +70 °C
• Rango de humedad: 90 % de HR a +40°C como máx.
• Protección de entrada: IEC 660529: IP 54: El equipo está protegido contra la entrada de polvo y salpicaduras de agua y es apto para usarse en interiores y exteriores.
• Vibración: MIL-PRF-28800F: Clase 2
• Altitud máxima de funcionamiento: 2000m
• Grado de contaminación: 2
• Mecánica: Dimensiones de la maleta del EVX: 133,5 × 115 × 56mm (5,2 × 4,5 × 2,2 pulgadas) sin incluir el cable.
• Peso sin el embalaje: 976 g Dimensiones del embalaje: 350 × 280 × 75 mm (13,8 × 11,02 × 2,96 pulgadas)
• Peso con el producto embalado: 1580 g
• Longitud del cable: 2m

NOTA: Para conocer las especificaciones de medición, consulte la guía del usuario del MFT-X1. Visite megger.com/mft-x1
