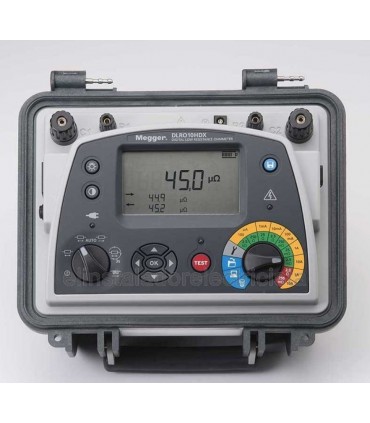

DLRO-10HDX-DH4C-LG2-P2 Ohmmímetro digital de 10A Megger

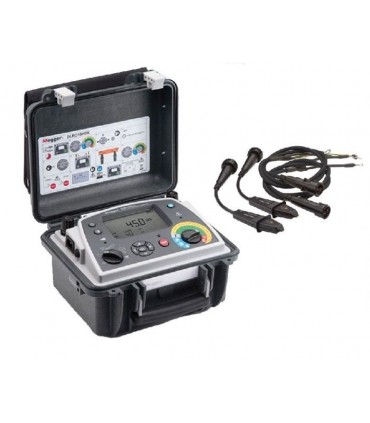

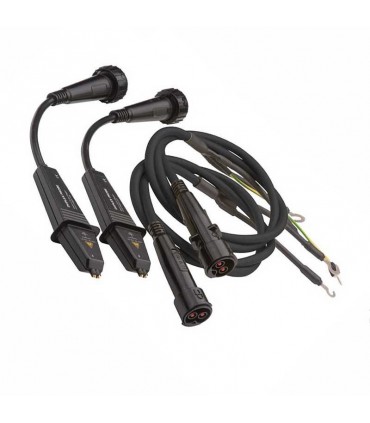

Ohmímetro digital de baja resistencia, 10A, batería y alimentación de red, almacenamiento de memoria, descarga USB. Puntas de prueba dúplex DH4C Connect Cables de prueba de 1,5 m (x2)

Almacenamiento de memoria integrado para resultados de pruebas de hasta 200 registros (solo HDX)

Descarga a PowerDB

Terminaciones de cables de prueba intercambiables

Selección de potencia de salida alta o baja para diagnóstico de condición

Funciona con batería o alimentación de CA

Protegido a 600 V sin quemar un fusible, luz de advertencia de voltaje vivo del cable de prueba

Caja resistente: tapa IP 65 cerrada, IP54 operativo

Selección simple del interruptor giratorio de cinco modos de prueba, incluido el inicio automático en la conexión

Para aumentar la gama DLRO10 y 10X de Megger, el DLRO10HDX combina la máxima simplicidad de operación con una carcasa resistente IP65 diseñada para operación estable en tierra y banco y proporciona almacenamiento de memoria.

Estas unidades se alimentan de una batería recargable o de la red eléctrica, lo que las hace adecuadas para pruebas continuas en líneas de producción / entornos de uso repetitivo.

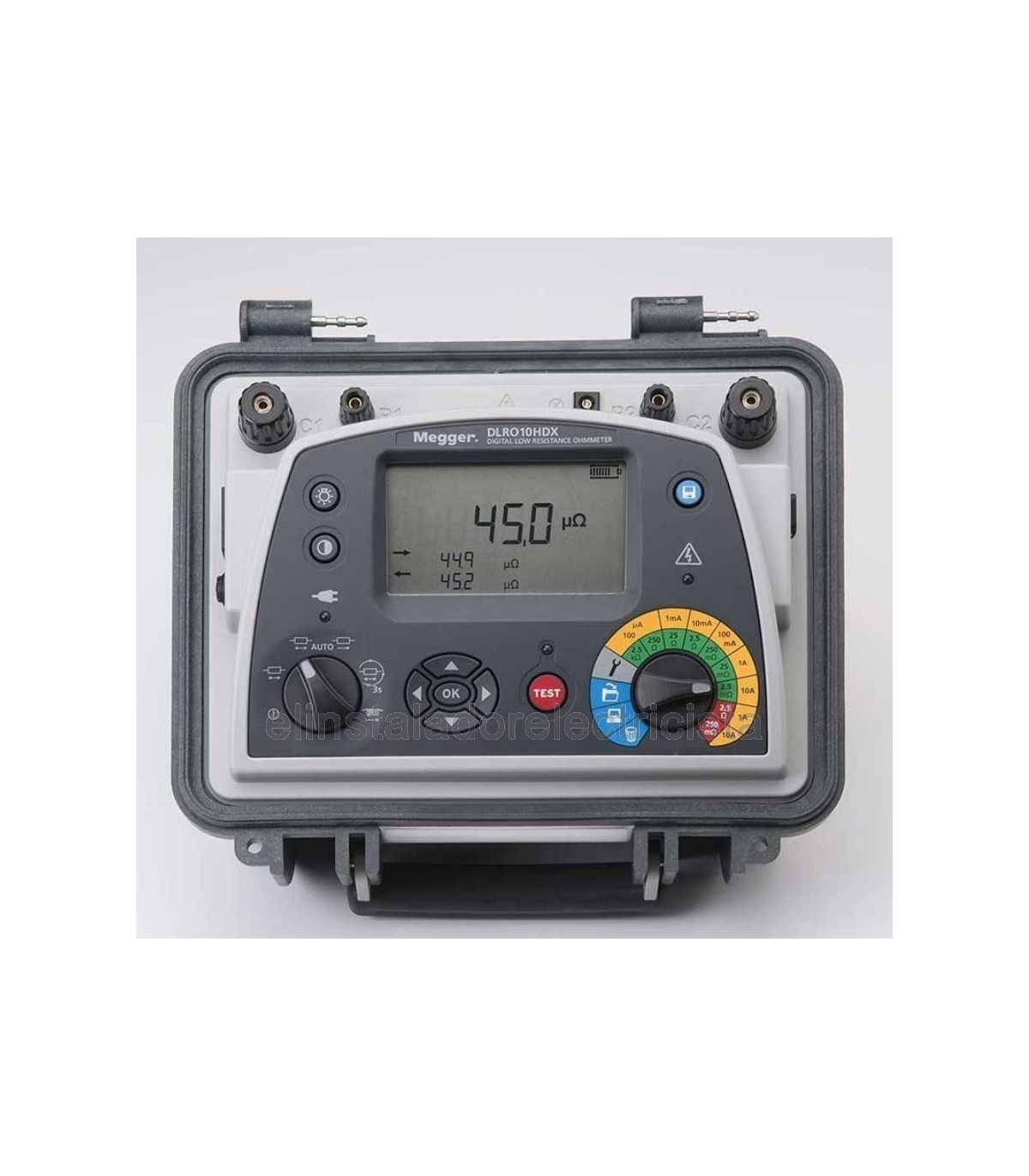

Los controles del interruptor giratorio son simples y fáciles de operar en todas las condiciones climáticas y con guantes. Una pantalla LCD grande, clara y retroiluminada es fácil de leer desde la distancia. El DLRO10HDX proporciona un cumplimiento significativamente mejorado y es capaz de entregar 10 A en medidas de hasta 250 mΩ y 1 A en medidas de hasta 2,5 Ω. La duración de cada prueba puede ser de hasta 60 segundos.

El DLRO10HDX tiene una clasificación CAT III 300 V siempre que la cubierta de terminales opcional esté colocada en el instrumento. Los detalles se pueden encontrar en el panel de información para pedidos de esta hoja de datos.

El DLRO10HDX proporciona cinco modos de prueba, cada uno de los cuales se selecciona mediante un simple control giratorio en el interruptor giratorio de selección de modo. Todas las funciones de memoria, borrar, descargar a PowerDB y recuperar los resultados de las pruebas también son accesibles a través del interruptor giratorio de selección de rango. Un panel de control simple permite una fácil navegación para los ajustes de configuración.

Modos de prueba

El modo unidireccional automático aplica corriente en una dirección solo para acelerar el proceso de medición. Sin embargo, los EMF térmicos que resultan de uniones de metales diferentes pueden causar una menor precisión. La prueba comienza automáticamente cuando las sondas están conectadas.

El modo continuo permite realizar mediciones repetidas en la misma muestra. Simplemente conecte los cables de prueba y presione el botón de prueba. La medición se actualiza cada tres segundos hasta que se interrumpe el circuito.

El modo inductivo se selecciona al medir la resistencia, por ejemplo, en motores y generadores. Al medir cargas inductivas, es necesario esperar a que el voltaje se estabilice mientras se carga el elemento inductivo. Los cables de prueba están firmemente conectados al dispositivo bajo prueba y se presiona el botón 'Prueba'. El instrumento pasará la corriente seleccionada a través de la muestra de forma continua en una sola dirección y tomará lecturas repetitivas que disminuirán gradualmente hasta el valor real a medida que se estabilice el voltaje. El operador decide cuándo el resultado es estable y presiona el botón 'Prueba' para finalizar la prueba.

Aplicaciones

El DLRO10HDX mide valores de resistencia bajos en aplicaciones que van desde ferrocarriles y aviones hasta resistencia de componentes en la industria.

Se puede medir cualquier junta metálica, pero los usuarios deben conocer las limitaciones de medición según la aplicación. Por ejemplo, si un fabricante de cables planea realizar mediciones resistivas en un cable delgado, se debe seleccionar una corriente de prueba baja para evitar calentar el cable y cambiar así su resistencia.

Beneficios y características adicionales

• Estuche resistente muy adecuado para el transporte con correa para el hombro y estuche para el juego de cables
• La tapa extraíble facilita la conexión de los cables de prueba
• La protección de ingreso operativo es IP 54 (solo energía de la batería) que garantiza la protección contra los elementos
• La batería de plomo-ácido de 7Ah proporciona un funcionamiento prolongado y se puede cargar mientras funciona con la alimentación de línea
• Interruptor de modo giratorio con modos bidireccionales (inversión de corriente con promediado cancela los EMF térmicos), unidireccional, automático, continuo e inductivo
• Pantalla LCD grande y clara con retroiluminación y ajuste de contraste
• La función de apagado automático conserva la batería

Resolución y precisión:

• Exactitud de la corriente de prueba ± 10%
• Impedancia de entrada del voltímetro> 200 kΩ
