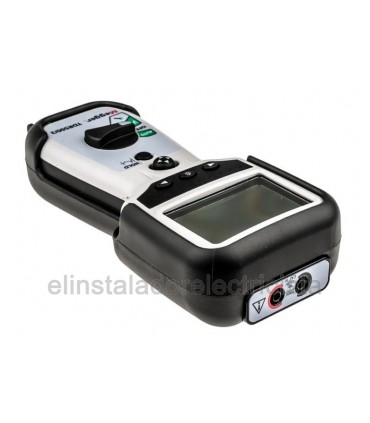

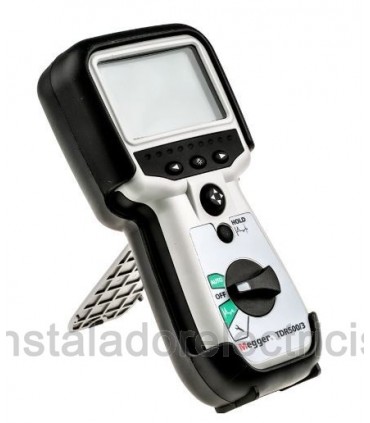

TDR500/3 Reflectómetro Megger rango máximo 5km.

Fácil manejo

Configuración AUTOMÁTICA para uso instantáneo

Pulsación ultrarrápida para visualizar averías cerca del final del cable. Para longitudes de cables de hasta 5 km.

• Salida de impedancia manual.
• Función MANTENER traza
• La clasificación IP54 ofrece funcionamiento en condiciones reales de operación
• Diseñado para el uso en todos los pares de cables metálicos

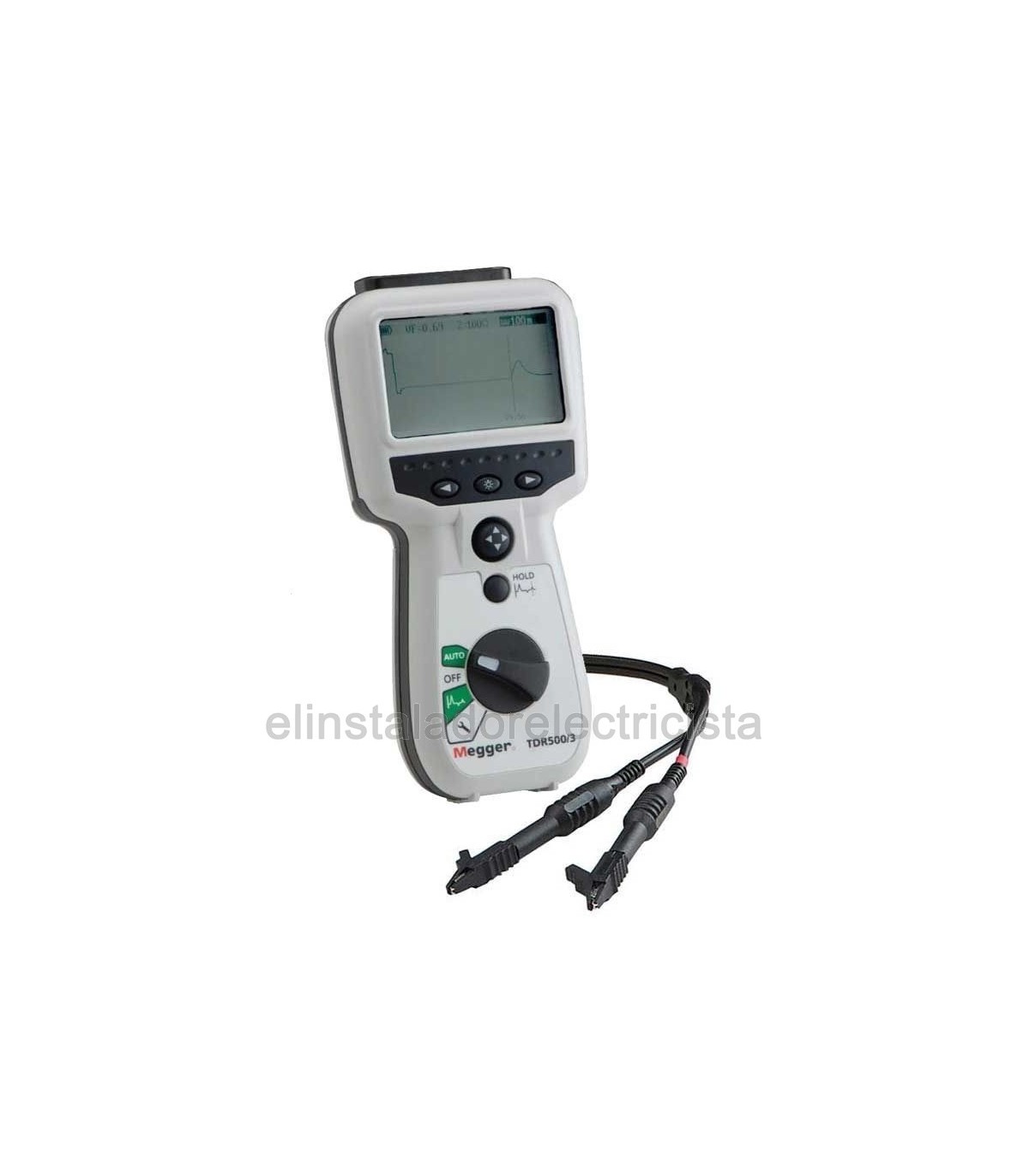

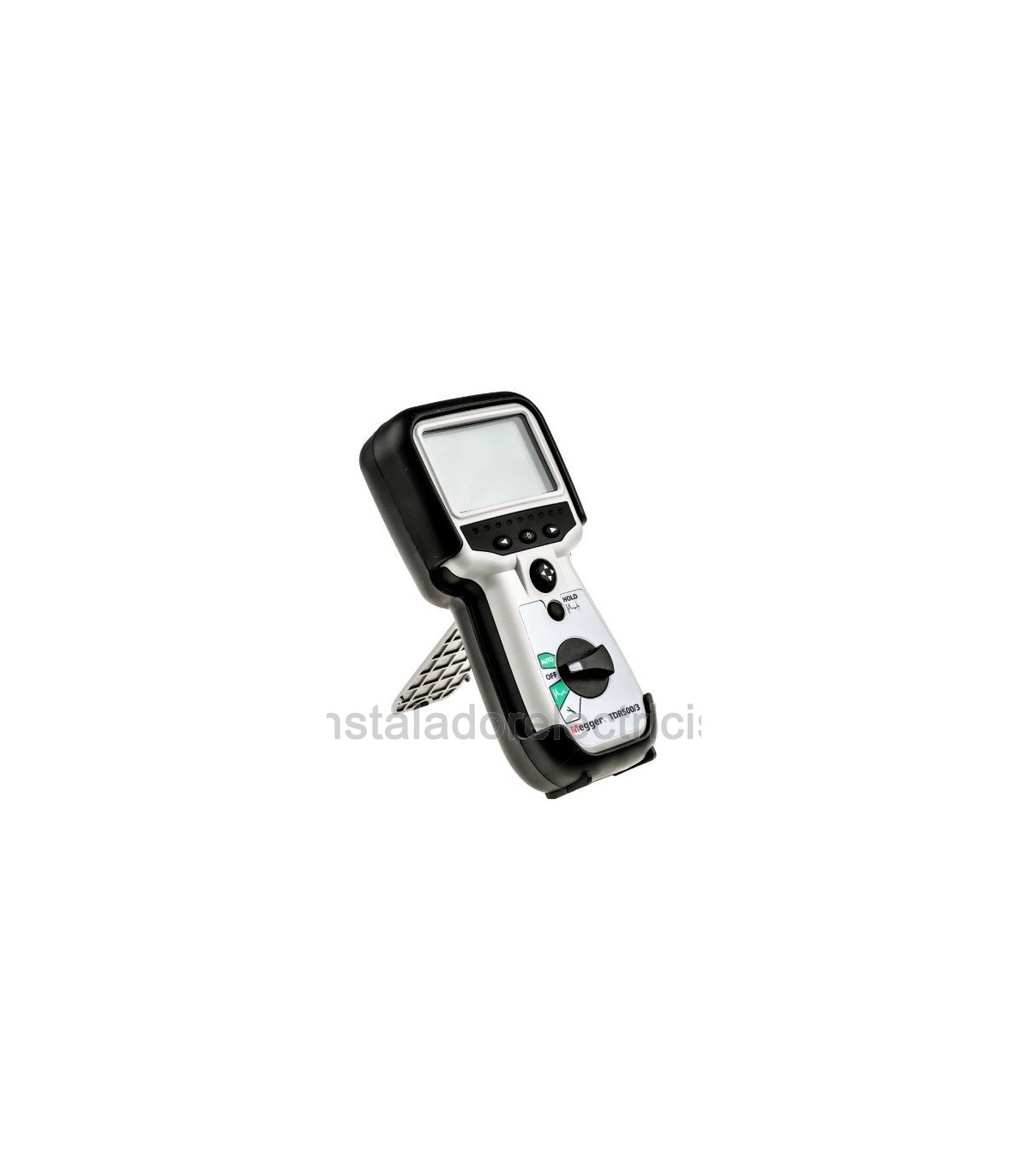

El reflectómetro de dominio temporal TDR500/3 es un instrumento manual y compacto para localizar averías en cables metálicos. Tiene una resolución mínima de 0,1 m y un alcance máximo de 5km dependiendo del factor de velocidad seleccionado y del tipo de cable.

Hay cuatro impedancias de salida (25, 50, 75, y 100 Ω) y un factor de velocidad entre 0,2 y 0,99 que cumplen con cualquier requisito para ensayos de cables.

El TDR500/3 tiene una opción de selección sencilla, que junto con un interruptor de control de 4 posiciones, ofrece un funcionamiento intuitivo para el usuario.

Características y ventajas:

Un solo cursor permite la medición instantánea de la distancia al fallo

Configuración automática para uso instantáneo

Impulso ultrarrápido para identificación de fallos de extremo próximo

Retención de traza

Diseñado para usar en todos los pares de cables metálicos

LCD monocromo con gráficos retroiluminados (256 x 128)

Contraste del display ajustable

Resolución hasta 0,1 m.

Para usar en circuitos TNV-3 de telecomunicaciones

No se requiere filtro de bloqueo de alimentación

Impedancia de salida seleccionada automáticamente (entre 25ohm, 50ohm, 75ohm y 100ohm)

Pulso de 2ns para localización de fallos casi finales

Opción automática que selecciona la ganancia y el pulso para cada rango

Distancia de visualización en metros o pies

Utiliza cinco células primarias AA (LR6)

Rangos de temperatura de funcionamiento between15 °C y 50 °C.
