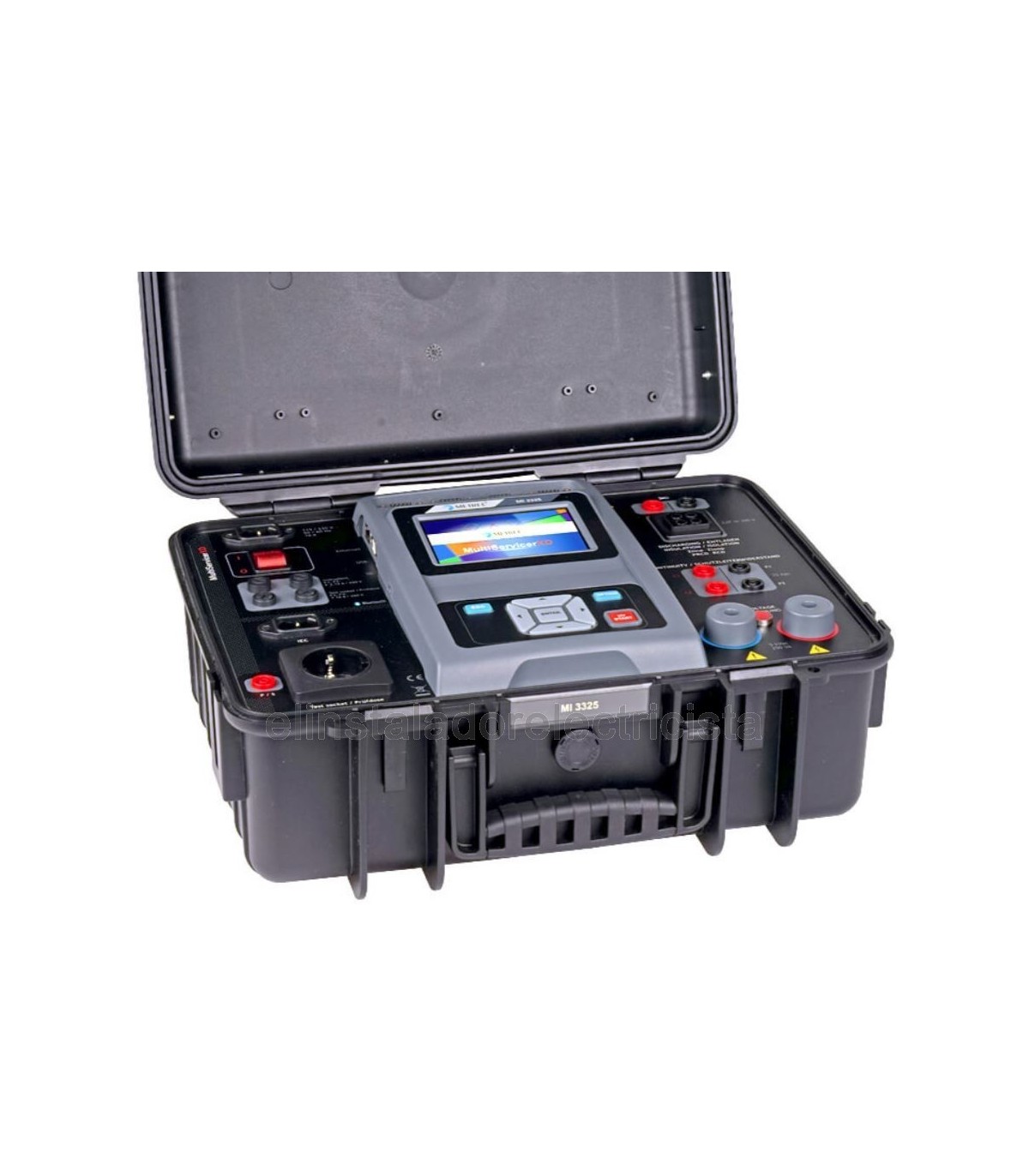

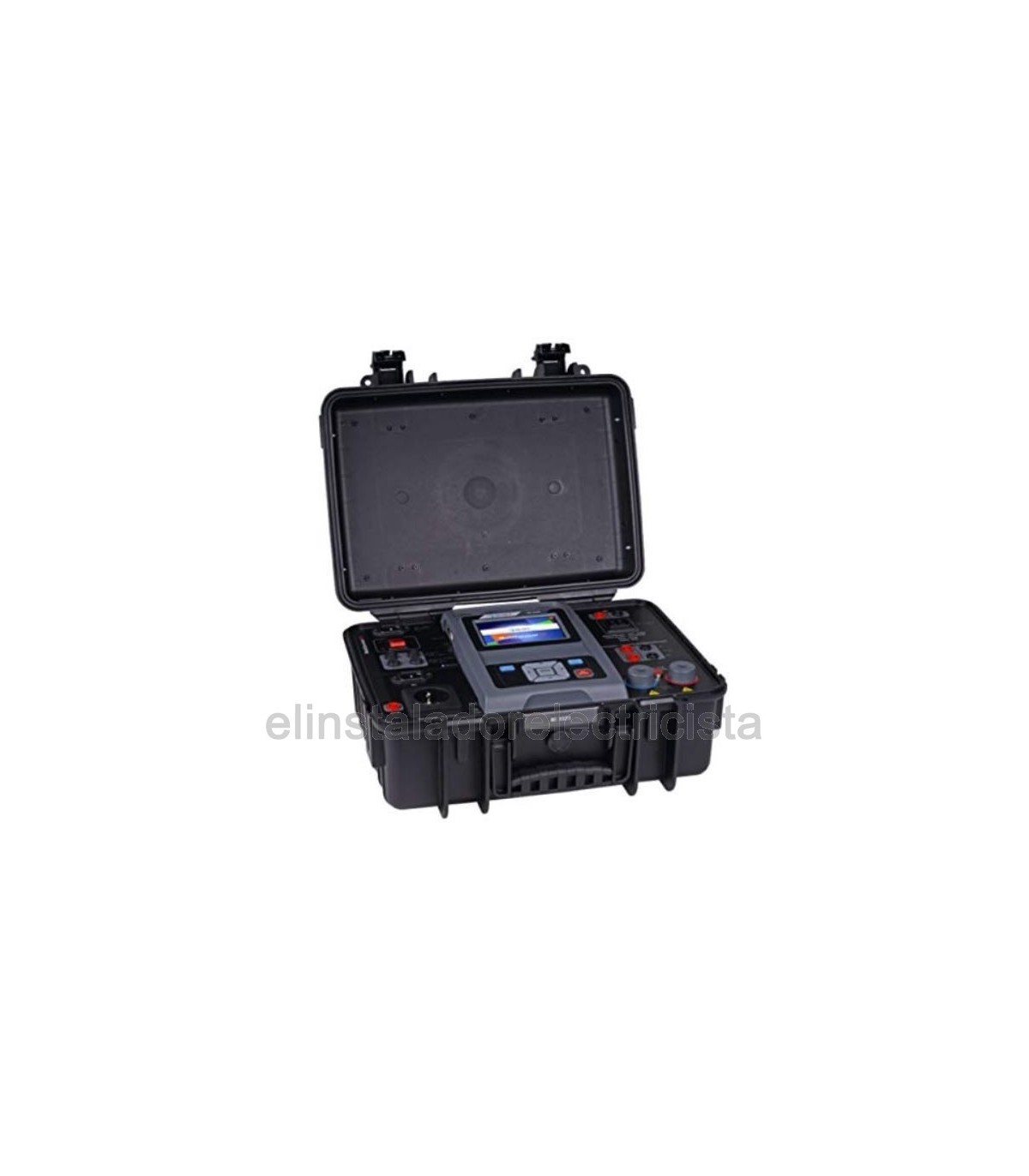

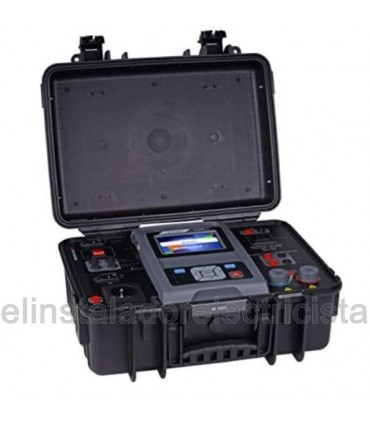

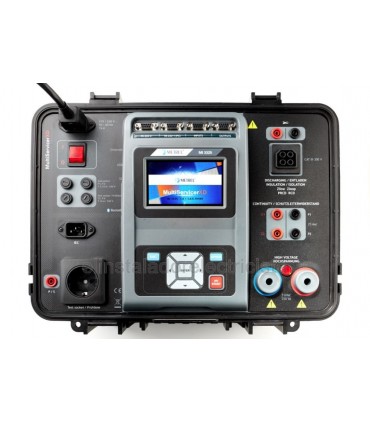

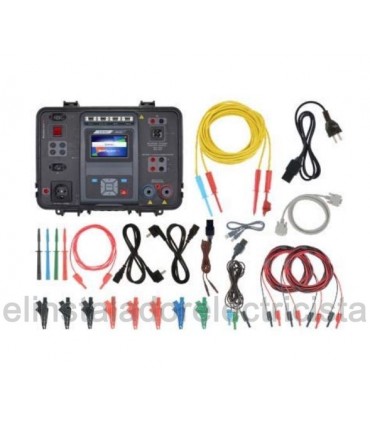

El MI 3325 MultiServicerXD es un instrumento multifuncional Indicado para diversas aplicaciones industriales en las que se requiere robustez y fiabilidad. El dispositivo se añade a la gama de instrumentos Metrel como el sucesor del MI 3321 MultiServicerXA. La nueva plataforma integrada del MI 3325 incluye pantalla táctil a color, un organizador de memoria avanzado con una tarjeta SD grande para almacenaje y las modernas AUTO SEQUENCE ®.

Funciones de medición:

•Continuidad (2 y 4 hilos), 0,2 A, 4 A, 10 A, 25 A + caída de tensión @ 10 A

•Rigidez dieléctrica en AC, Rigidez en AC programable - 5100V

•Resistencia de aislamiento (Riso, Riso-S): 50 V, 100 V, 250 V, 500 V, 1000 V (cc)

•Corrienet de sub-fuga o sustitución (Isub, Isub-S) 110V c.a., 230 V c.a.

•Zbucle –Impedancia de bucle y Corriente máxima de corto circuito (Ipsc, Ulpe, Uc(P))

•RCD de Z – Impedancia de bucle y corriente máxima de cortocircuito de corriente en sistemas con RCD (Ipsc, pe, Uc(P))

•Z line – Impedancia de la línea y posibles cortocircuitos (Ipsc, Uln)

•Prueba funcional (potencia P/S/Q, tensión, corriente, cos fi, frecuencia, ThdU, ThdI, PF)

•Corriente de fuga de contacto; comprobación de RCD; (RCD Uc, RCD t, RCD I)

•Corriente de fuga diferencial.

•Corriente de fuga de PE.

•Polaridad

•Corriente de la pinza

•Tensión, frecuencia, rotación de fases

•Comprobación de varistores

•Tiempo de descarga.

•Caídas de tensión

Características Principales:

•Pantalla táctil a color de alta resolución, 4,3 pulgadas, TFT.

•Doble entrada de datos: el teclado y la pantalla táctil permiten al usuario controlar el instrumento como desee.

•AUTO SEQUENCE® predefinidas: Facilitar al usuario la ejecución sencilla y rápida de la secuencia de pruebas para el dispositivo seleccionado.

•Compatible con comprobación RCD: todos los instrumentos son compatibles con comprobaciones de RCD tipo A, AC, B, B+ y F.

•Comprobación del equipo de soldadura (solo si se usa junto con A 1422): MultiServicerXD es compatible con comprobaciones de soldadura según la IEC/EN 60974-4.

•Inspecciones funcionales.

•Inspecciones visuales.

•Inspecciones personalizadas (visuales y funcionales).

•Pantallas de ayuda incluidas para consultar in situ.

•Tablas de fusibles incorporadas para la evaluación automática del resultado de la impedancia de línea/bucle.

•Monitorización de las 3 tensiones en tiempo real.

•Alta tensión: CA de alta tensión (5 kV @ 250VA).

•Continuidad: Prueba de continuidad de 4 hilos (0,2 A, 4 A, 10 A, 25 A) que permite mediciones precisas

•Comunicación: 4 RS232, USB, puertos de comunicación Ethernet y Bluetooth que permiten descargar, subir y el control remoto del instrumento.

•Comprobación multisistema: el instrumento se puede utilizar en sistemas de suministro TT, TN, IT y 115 V.

•Procedimiento de prueba automático de RCD (RCD AUTO).

•Procedimiento de prueba automático de Impedancia (AUTO Z).

•Filtro de medición de acuerdo al grupo del área que se seleccione.

•Alta capacidad de memoria: compatible con tarjetas de memoria microSD, tarjeta de 8 GB ya integrada en el instrumento, aunque puede expandirse a 32 GB.

•Software para PC Metrel ES Manager: permite la creación de estructuras de pruebas, AUTO SEQUENCE® definidas por el usuario, informes de pruebas profesionales y transferencia de datos para su archivo.

Aplicación

• Comprobación de seguridad: de maquinaria en fábricas
• En la industria
• Periódica
• De líneas de producción;
• De instrumentos portátiles;
• De equipos de soldadura por arco;
• De aparamentas y dispositivos de control.

Aplicaciones industriales:

• Seguridad eléctrica en maquinaria (en cumplimiento de la norma IEC/EN 60204 Ed.6)
• Seguridad eléctrica en aparamenta y conjunto de aparamenta de baja tensión (en cumplimiento de la norma IEC/EN 61439-1Ed.2)
• Seguridad de pequeños electrodomésticos (en cumplimiento con las normas VDE 0701-0702, AS/NZS 3760, Código de Prácticas)
• Seguridad en equipos de soldadura por arco (en cumplimiento de la norma IEC/EN 60974-4 Ed.2)
