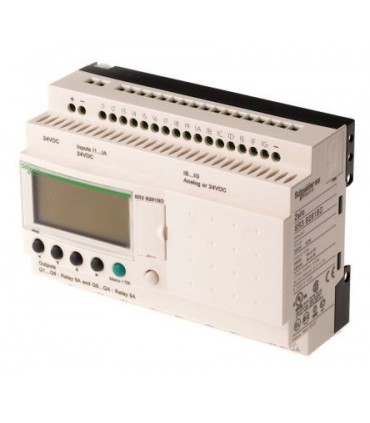

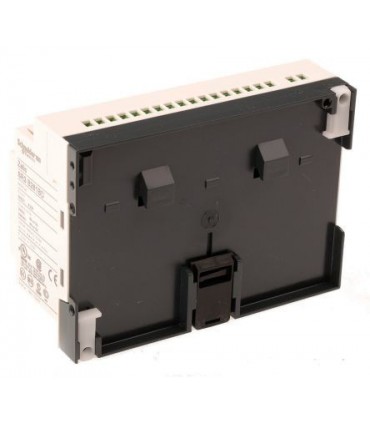

Módulo Lógico ZELIO-II M 16E/10R 24CC Reloj
Los relés inteligentes Zelio Logic están diseñados para usar en sistemas automatizados pequeños y se utilizan tanto en aplicaciones industriales como comerciales. Los relés se suministran con 10 o 26 E/S según el modelo y pueden tener hasta 40 E/S extendidas.
Programación y software
La programación sencilla se lleva a cabo independientemente usando los botones situados en la parte frontal del relé o en un PC mediante el software "Zelio Soft". Al programar mediante un PC, la programación se puede realizar con cualquier lenguaje LADDER o en lenguaje de diagrama de bloques de funciones (FBD).
Memoria
Los relés inteligentes Zelio Logic tienen una memoria de seguridad que permite copiar los programas en otros relés inteligentes. La memoria permite guardar una copia de seguridad del programa antes de intercambiar el producto y para relés sin display ni botones, el programa de copia se transfiere automáticamente en el encendido.
- Pantalla LCD retroiluminada
- Montaje en carril DIN o panel
- Incorpora reloj de tiempo real
- 4 canales de salida analógica
- Tiempo de ciclo de 10 ms
- 10 años de reserva (memoria EEPROM)
- Terminales roscados
- Protección IP20
Zelio SR3 - Modular
Características y ventajas
- E/S 26
- 6 botones en el panel frontal para programación e introducción de parámetros
- 2 terminales de fuente de alimentación
- Display LCD, 4 línea de 18 caracteres
- Tensión de alimentación de 24 V
Relé inteligente Schneider Electric Zelio Logic 2
Schneider Electric ahora ofrece una nueva generación de relés inteligentes expansibles, que proporcionan ventajas significativas en cuanto a flexibilidad y funcionalidad. El relé inteligente Zelio Logic 2 es la solución óptima para controlar tareas como la automatización de máquinas pequeñas dentro de la industria, la iluminación, sistemas de climatización y control de acceso dentro de edificios.
Con su pequeño tamaño, su programación sencilla, sus funciones de control potentes y la posibilidad de cambiar o modificar el programa si lo requiere la aplicación cambiada, ofrece grandes ahorros de espacio y precio comparado con otras opciones.
Puede elegir entre dos series nuevas: Compact y Modular. La serie Compact no es expansible y está disponible con los siguientes tamaños de bloque de E/S: 10 E/S, 12 E/S y 20 E/S.
La serie Modular está disponible con unidades básicas de 10 y 26 E/S y puede expandirse hasta 40 E/S con la última. Aparte de esta flexibilidad, ambas series nuevas pueden programarse con los lenguajes de programación FBD, Ladder y Grafcet SFC.
Diseño de programación y funcionamiento sencillo, tanto directamente desde el módulo con los botones de navegación como a través de software basado en Windows.
Especificaciones:
|
Serie
|
Zelio Logic-II
|
|
Tensión de Alimentación
|
24Vdc
|
|
Tipo de Salida
|
Relé
|
|
Número de Salidas
|
10
|
|
Tipo de Entrada
|
Analógica, Discreta
|
|
Número de Entradas
|
16
|
|
Tipo de Montaje
|
Carril DIN
|
|
Display Incluido
|
Sí
|
|
Anchura
|
90mm
|
|
Dimensiones
|
125 x 90 x 59,5 mm
|
|
Interfaz de Programación
|
Ordenador, Panel de Funcionamiento
|
|
Idioma de Programación Utilizado
|
FBD, Ladder Logic
|
|
Temperatura Funcionamiento
|
-20°C ~ +55°C
|
