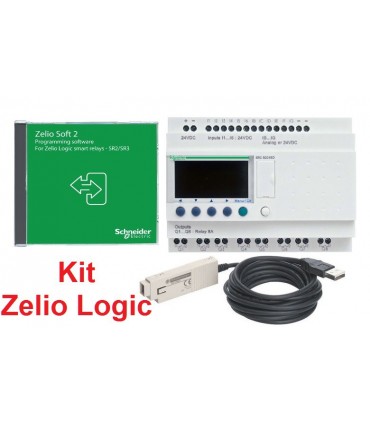

Kit Relé SR3B261FU + CABLE + SOFTWARE
Composición del kit:

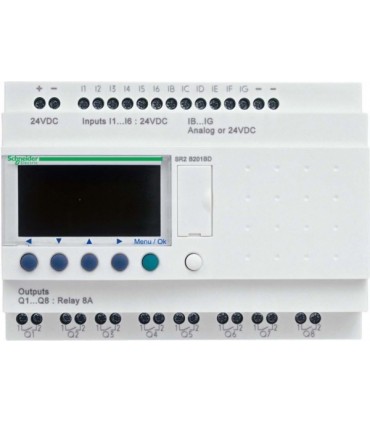

1 SR3B261FU
1 CD-ROM de software de programación Zelio Soft 2
1 Cable PC SR2USB01 para conexión a PC
Características:
Número de entrada/salida 26
Número de líneas de esquema de control 0...200 with FBD programming
120 con Ladder programación
Tiempo de ciclo 6...90 ms
Tiempo de backup 10 años en 25 °C
Deriv. reloj 6 s/mes en 25 °C
12 min/año en 0...55 °C
Comprobaciones Memoria de programa en cada inicialización
[Us] Tensión nominal de alimentación 100...240 V
Límites tensión alimentación 85...264 V
Frecuencia de alimentación 50/60 Hz
Corriente de alimentación 100 mA en Ue 100 V (sin extensión)
50 mA en Ue 240 V (sin extensión)
60 mA en Ue 240 V (con extensiones)
80 mA en Ue 100 V (con extensiones)
Consumo de potencia en VA 12 VA sin extensión
17 VA con extensiones
Tensión de aislamiento 1780 V
Tipo de protección Contra inversión de terminales (instrucciones de control no ejecutadas)
Voltaje entrada 100..0,240 V CA
Corriente de entrada discreta 0.6 mA
Frecuencia de entrada discreta 47..0,53 Hz
57..0,63 Hz
Estado de tensión 1 garantizado >= 79 V para entrada digital
Estado de tensión 0 garantizado <= 40 V para entrada digital
Corriente de estado 1 garantizado >= 0.17 mA para entrada digital
Corriente de estado 0 garantizado <= 0.5 mA para entrada digital
Tapa de conexiones trasero 350 kOhm (entrada digital)
Límites de tensión de salida 24..0,250 V AC
5..0,30 V CC (salida del relé)
Tipo de contactos y composición NA para salida del relé
Corriente térmica de salida 5 A para 2 salidas (salida del relé)
8 A para 8 salidas (salida del relé)
Capacidad de conmutación en mA >= 10 mA en Ue 12 V (salida del relé)
Rango de operación en hz 0.1 Hz (a Ie) para código de fecha de fabricación salida del relé
10 Hz (sin carga) para código de fecha de fabricación salida del relé
Durabilidad mecánica 10000000 ciclos (salida del relé)
[Uimp] Resistencia a picos de tensión 4 kV de acuerdo con EN/IEC 60947-1 y EN/IEC 60664-1
